AD569恒温数控

恒温方式就用你的电路就行，用双稳继电器，也就是说始终有一个制冷片在工作，（反贴的制冷片就是制热）。控制两制冷片工作电流及比值（制热那片电流小点）不然就结冰了。

西林迷 发表于 2023-2-8 20:41
我说的升级不是说换ltz1000
是从恒温罐这种麻烦的，升级到简单一些的569，使制作变得简单许多，这个意思: ...

不用恒温性能大大降低，不可能在恒温室内使用吧，用569要多3、4片运放，和两片串入并出移位寄存器，还要多三组稳压电源，除了复杂没见有任何好处。

ftr315 发表于 2023-2-8 21:16
恒温罐的想法很好也有操作性，没事我也搞个玩玩。不过我担心因为很多元件的手册给的指标都是25度时给出的。 ...

用制冷片你开个先列，商品基准也少见制冷，电老虎啊。可能还得考虑结霜除湿问题

wgsd 发表于 2023-2-8 21:42
不用恒温性能大大降低，不可能在恒温室内使用吧，用569要多3、4片运放，和两片串入并出移位寄存器，还要 ...

哦哦，是这样啊，那还是原来的性能好
唉，看来这东西量产是太难了

wgsd 发表于 2023-2-8 21:49
用制冷片你开个先列，商品基准也少见制冷，电老虎啊。可能还得考虑结霜除湿问题 ...

自己玩，耗电不是问题。不结霜也好控制。就是那个恒温罐难搞，一定要铜的不然一边热一边冷换热不急时。问过加工铜件的 上百起件少了还不搭理。一直在找铜的恒温罐，还不能薄。等机会吧。

这种感觉还是薄了

wgsd

老大，还有多余的AD569那个PCB吗？可否卖给我一片？谢谢。

lqzhang03 发表于 2023-2-9 13:32
wgsd老大，还有多余的AD569那个PCB吗？可否卖给我一片？谢谢。

这个的配套单片机等的板子用，那些配套的板子我还的用。

wgsd 发表于 2023-2-9 20:09
这个的配套单片机等的板子用，那些配套的板子我还的用。

好的，谢谢。

内部温度高不用管的，恒温指的是环境温度。恒温罐的初衷应该就隔离变动的环境温度。只要罐体温度大于可能的最大环境温度就属于恒温环境了。比如罐体40度，内部别管多少度（不能超手册的最高工作温度85起）。

所以温度传感器恒温的对像是罐体不是内部。

西林迷 发表于 2023-2-8 22:00
哦哦，是这样啊，那还是原来的性能好
唉，看来这东西量产是太难了

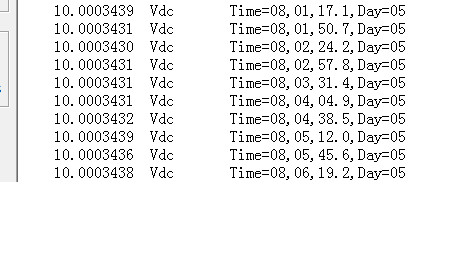

原来的这是今天上午记录到短稳比较好的情况，因表在优化中（没最终校准），所以10V有较大的尾数。

wgsd 发表于 2023-2-11 09:03
原来的这是今天上午记录到短稳比较好的情况，因表在优化中（没最终校准），所以10V有较大的尾数。

八位版
