AD569继续

发表于：2023-5-27 10:43:51 1057
标准件&校基准源
主题类别: 其它
标准件类型:
仪表品牌: DIY自制
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

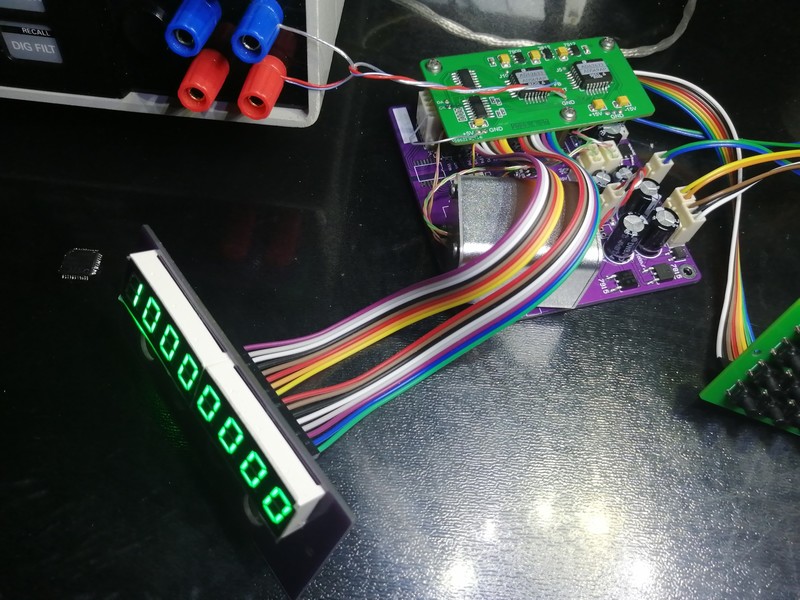

前段时间把后打的AD569PCB焊了一块，但在调试中，因台面上拉的线太多，不知按键板碰到了那里了，突然按键失灵了。经检查发现单片机接按键板的一个端口击穿了，导致按键失灵，输出改变只好靠软件下载操作，很麻烦。手头上单片机又没了，凑付用每次改输出都的下载，不然就得改按键接线和程序，所以就扔一边了。

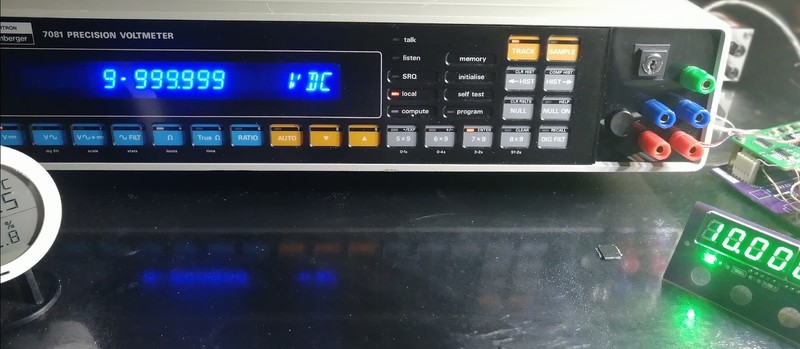

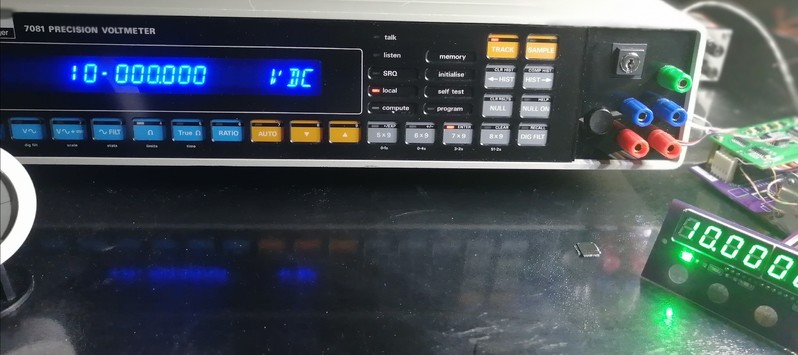

原先用的单片机是STC90C516RD+，5元一片，芯片荒时30几元一片，现在也是十几元。据说是该型号停产了，所以价格下不来。于是购了几片STC89C516RD+和STC12C5A56S2，价格5.3元可以接受。昨天换上了一片，顺利下载了程序，按键恢复正常。感觉AD569除了外围复杂点还可以，手按主控569加热几分钟，10V输出会有几微伏下降，手按附控没反应（因为弱化了上千倍），待日后放恒温箱测试一下。
基准是588A，10V输出有几微伏的跳动。
s1.jpg s2.jpg s3.jpg

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

my1048 数字斗士 2023-5-27 11:00:59
AD588BQ跟AQ差距有多大呢？
2023-5-27 11:00:59 回复
wgsd 楼主     数字大神 2023-5-27 11:10:56
my1048 发表于 2023-5-27 11:00
AD588BQ跟AQ差距有多大呢？

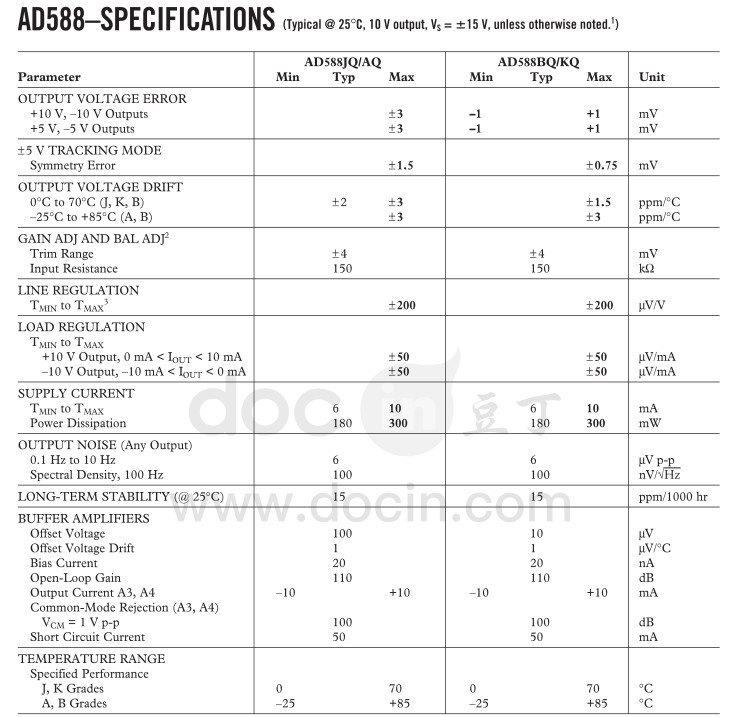

AQ温漂3PPm/C°，BQ温漂1.5PPm/C°。
2023-5-27 11:10:56 回复
wgsd 楼主     数字大神 2023-5-27 11:13:54
2023-5-27 11:13:54 回复
zhangwj98 数字精灵 2023-5-27 11:34:42
谢谢分享。
2023-5-27 11:34:42 回复
hymyfzgs 数字大师 2023-5-27 12:16:42
谢谢分享
2023-5-27 12:16:42 回复
qizming 数字探长 2023-5-27 18:20:53
谢谢分享
2023-5-27 18:20:53 回复
勇闯沙滩 数字大神 2023-5-27 19:15:45
谢谢分享
2023-5-27 19:15:45 回复
tpy 数字探长 2023-5-27 19:42:49
谢谢分享.
2023-5-27 19:42:49 回复
wgh1027 数字大神 2023-5-27 20:16:23
谢谢分享
2023-5-27 20:16:23 回复
MF500 数字探长 2023-5-27 22:26:17
谢谢分享
2023-5-27 22:26:17 回复
乐在其中110 数字精灵 2023-5-27 22:54:55
谢谢分享
2023-5-27 22:54:55 回复
闻雨听风 数字王者 2023-5-28 01:47:40
厉害！感谢分享！
2023-5-28 01:47:40 回复
mvwz24029819 数字精灵 2023-5-28 10:42:52
谢谢分享
2023-5-28 10:42:52 回复
cdsh 数字梦想家 2023-5-28 10:43:28
谢谢分享
2023-5-28 10:43:28 回复
yejunan 数字探长 2023-5-28 18:15:10
谢谢分享
2023-5-28 18:15:10 回复
fslichong 数字王者 2023-5-29 07:56:19
确实好东西，懂编程更好
2023-5-29 07:56:19 回复
z1w2 数字巨人 2023-5-30 01:56:26
谢谢分享l;'
2023-5-30 01:56:26 回复
老李爱维修 数字梦想家 2023-5-30 18:35:35
这个太准了，一般也用不了这么高档
2023-5-30 18:35:35 回复
MF500 数字探长 2023-6-7 06:37:30
谢谢分享
2023-6-7 06:37:30 回复
