拆R10变压器

发表于：2023-6-16 12:34:36 1207
电子产品
行为类别: 其它
产品类别: 其它
电子品牌: 其它
电子产品关键字: R10变压器

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

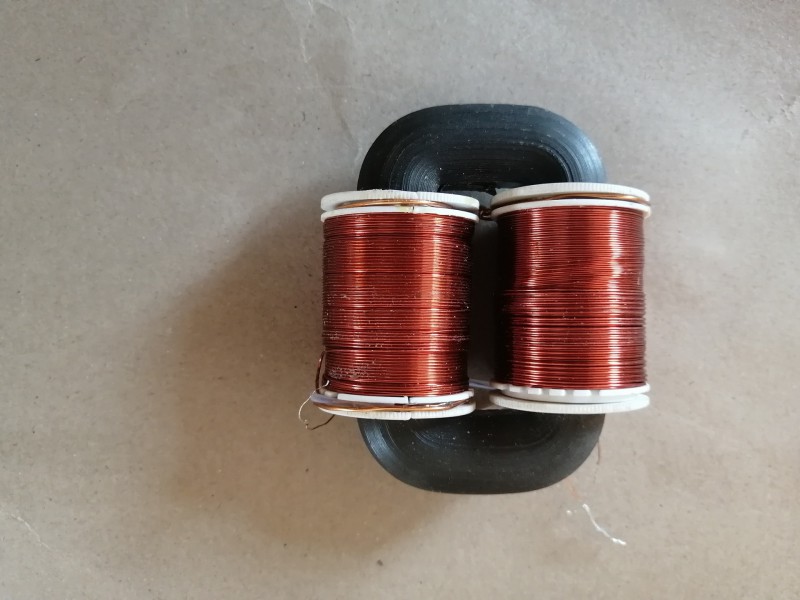

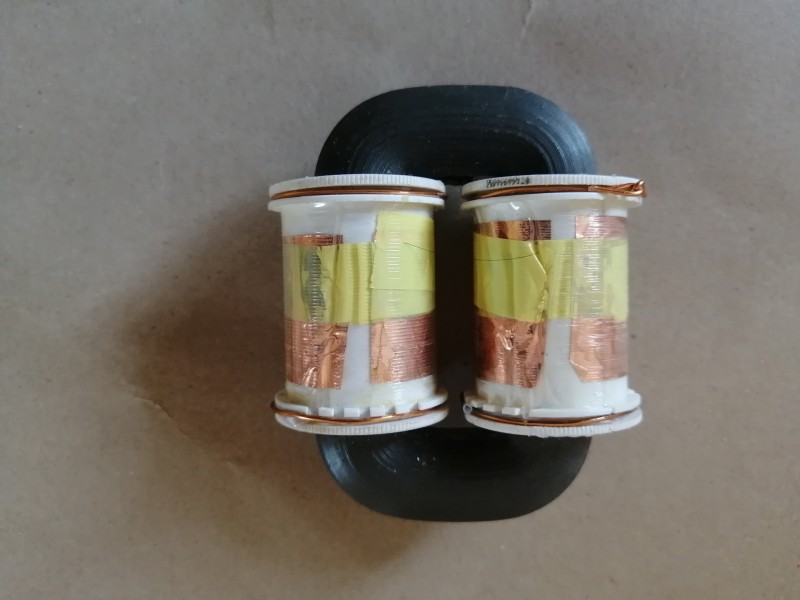

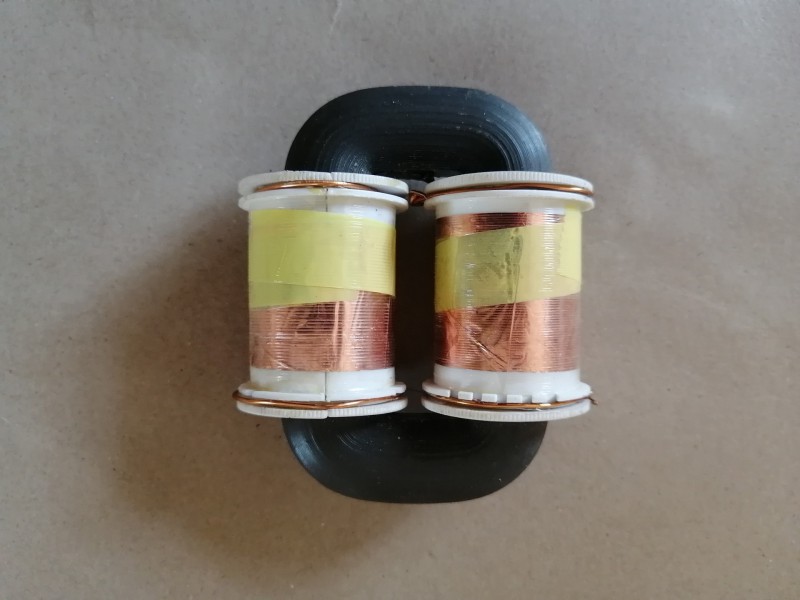

拆了个R10变压器，想改个100V输出，给100V的LT1021供电。原先标的12V输出，228V输入时输出14.9V，每伏14匝，得绕1400多圈，想想头就痛，一天绕100圈，估计的半个月。看中间的屏蔽层，厂家不太厚道，做的太窄了，边缘留的太多了，而且还不到一圈。


l1.jpg l2.jpg l3.jpg

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（22）

ywmxyz 数字梦想家 2023-6-16 15:59:07
中间的屏蔽层，不到一圈,  很正常, 绕两个700圈很快就能绕完
2023-6-16 15:59:07 回复
wgsd 楼主     数字大神 2023-6-16 16:25:37
ywmxyz 发表于 2023-6-16 15:59
中间的屏蔽层，不到一圈,  很正常, 绕两个700圈很快就能绕完

不正常啊，应该绕一圈，头尾要重叠一部分，确保电场不泄露。
有专用的绕线机很快就绕完，没有专用的绕线机难呀。
2023-6-16 16:25:37 回复
my1048 数字斗士 2023-6-16 18:40:08
倍压到100V不能用吗？再说你这个功率有些过剩了，绕成800-1000V的安逸
2023-6-16 18:40:08 回复
mvwz24029819 数字精灵 2023-6-16 18:59:51
谢谢分享
2023-6-16 18:59:51 回复
wgsd 楼主     数字大神 2023-6-16 20:02:00
my1048 发表于 2023-6-16 18:40
倍压到100V不能用吗？再说你这个功率有些过剩了，绕成800-1000V的安逸

正因为功率过剩才绕的圈数少一点啊，如果有绕线机还真想绕1000V。还是想现在怎么绕吧。
2023-6-16 20:02:00 回复
ywmxyz 数字梦想家 2023-6-16 20:45:32
本帖最后由 ywmxyz 于 2023-6-16 20:59 编辑
wgsd 发表于 2023-6-16 16:25
不正常啊，应该绕一圈，头尾要重叠一部分，确保电场不泄露。
有专用的绕线机很快就绕完，没有专用的绕线 ...

头尾重叠一部分， 相当于次级1匝线圈短路了，过热过载最终变压器烧毁

头尾重叠一部分， 但头尾不短路是可以的，中间的屏蔽层要接地才有效 ， 没有看到接地引线

2023-6-16 20:45:32 回复
喜欢就好 数字精灵 2023-6-16 22:46:35
做个绕线器好干活。
2023-6-16 22:46:35 回复
勇闯沙滩 数字大神 2023-6-17 05:52:52
谢谢分享。
2023-6-17 05:52:52 回复
fslichong 数字王者 2023-6-17 06:32:37
支持你的做法，绕成1000V的，先买台绕线机
2023-6-17 06:32:37 回复
kyhwhb 数字大神 2023-6-17 08:10:34
http://www.dt830.com/forum.php?mod=viewthread&tid=4717 我这个尽然没有屏蔽层
2023-6-17 08:10:34 回复
wgh1027 数字大神 2023-6-17 09:08:47
干得好
2023-6-17 09:08:47 回复
wgsd 楼主     数字大神 2023-6-17 09:57:19
fslichong 发表于 2023-6-17 06:32
支持你的做法，绕成1000V的，先买台绕线机




我还是买一堆变压器吧，不用改，挑着用。

2023-6-17 09:57:19 回复

点评

fslichong
没有自制成功的乐趣
2023-6-17 18:30
散淡021 数字大神 2023-6-17 11:24:35
谢谢分享
2023-6-17 11:24:35 回复
wgsd 楼主     数字大神 2023-6-17 11:39:12
本帖最后由 wgsd 于 2023-6-17 11:40 编辑

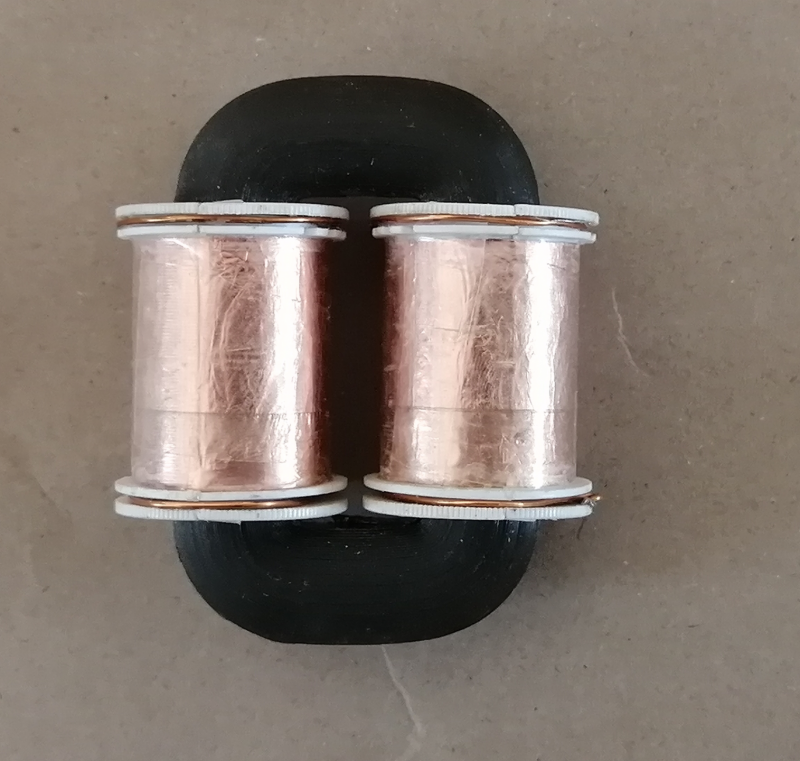

今天把最好整的屏蔽层搞一下，不留漏洞。下一步就是找合适线径的线了。


2023-6-17 11:39:12 回复
cdsh 数字梦想家 2023-6-17 12:31:21
谢谢分享
2023-6-17 12:31:21 回复
wgsd 楼主     数字大神 2023-6-17 17:37:23
巍巍兴安 发表于 2023-6-17 08:10
http://www.dt830.com/forum.php?mod=viewthread&tid=4717 我这个尽然没有屏蔽层

医疗设备，音响和仪器仪表都是有屏蔽层的。
2023-6-17 17:37:23 回复
wgsd 楼主     数字大神 2023-6-17 17:43:51

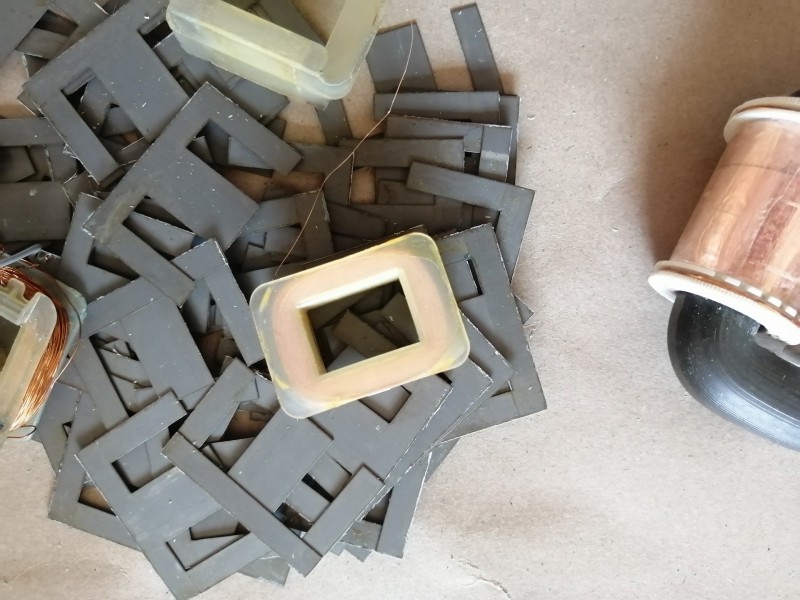

没有找到合适的线，找到了原先拆恒温588基准拆下的小变压器，应该是5W的，初级线应该合适，马上拆了，看看线径还可以。

2023-6-17 17:43:51 回复
wgh1027 数字大神 2023-6-17 18:43:33
总共才一千多匝，一边也就几百吧，不难绕。
2023-6-17 18:43:33 回复
fslichong 数字王者 2023-6-18 00:44:20
4是ERA4SM
2023-6-18 00:44:20 回复
