LED电源烧了

发表于：2023-7-15 10:55:56 770
电子产品
行为类别: 其它
产品类别: 其它
电子品牌: 其它
电子产品关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

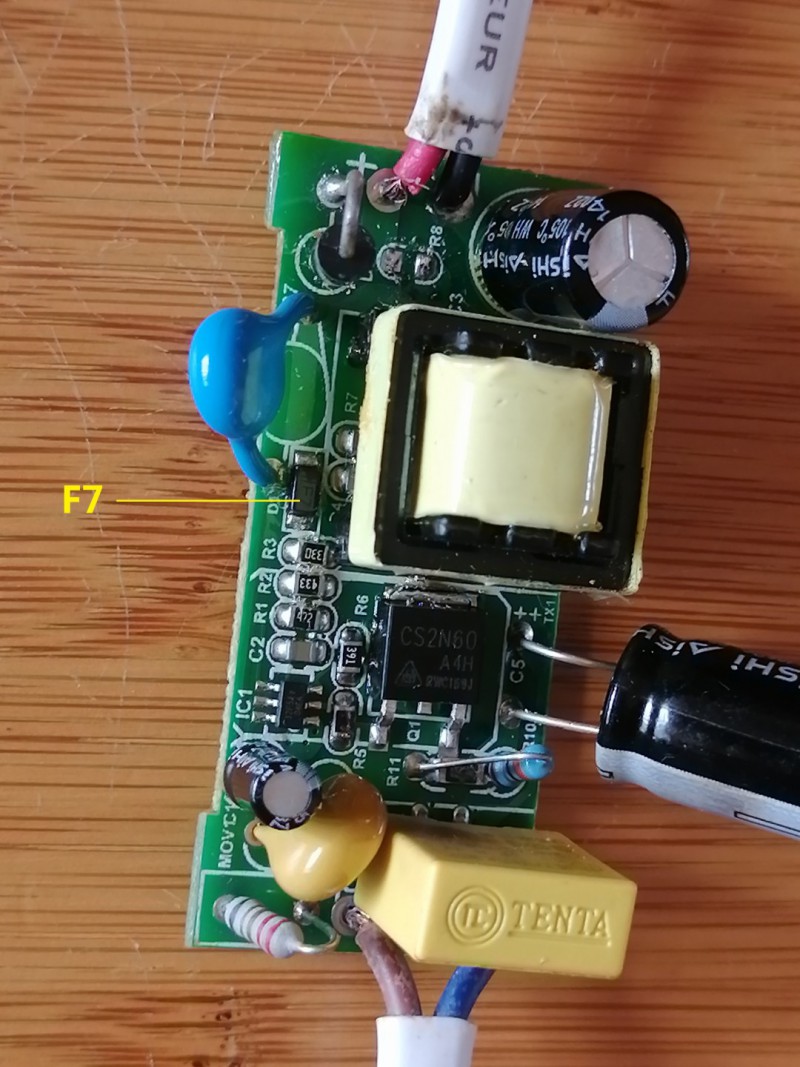

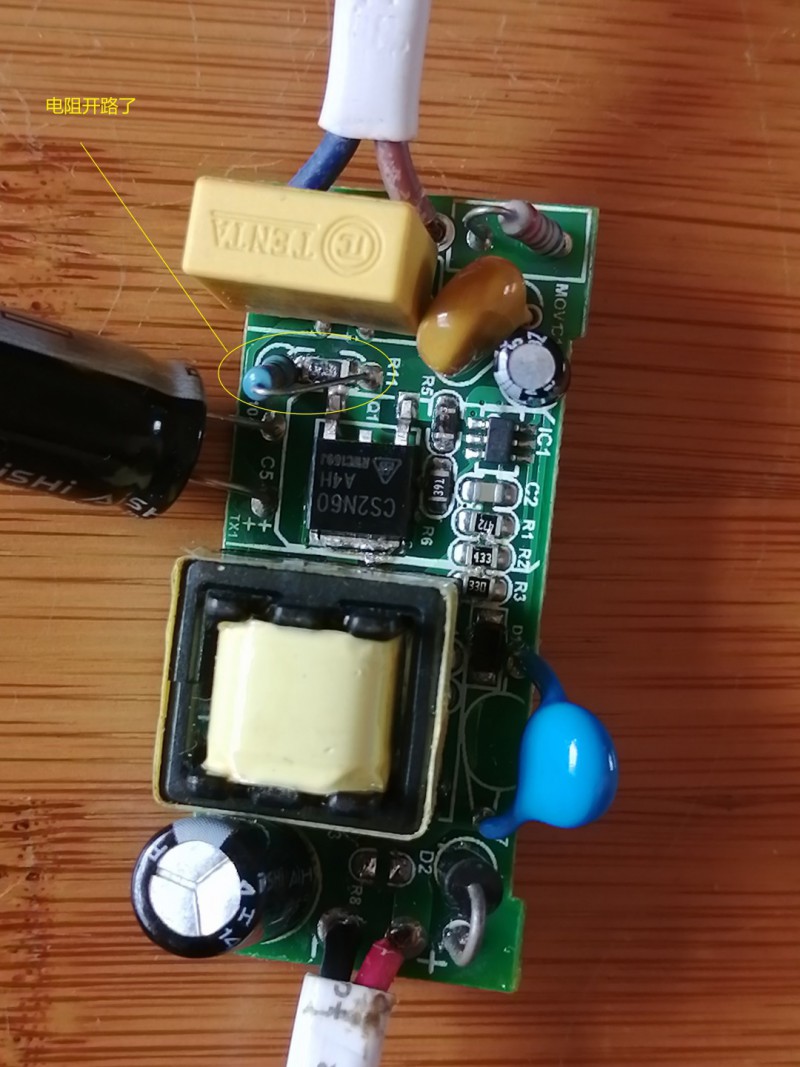

12W的LED灯电源突然坏了，测试发现输出的整理二极管击穿了，找到一只换上仍然没有输出，再次检测发现场管接负极电源串的电阻烧断路了，电阻是一只3.3欧的色环和一个贴片电阻幷连的，但因烧毁贴片电阻看不清是多大的了，那位朋友清楚请告知一下。另外发现一只二极管F7视乎也开路了（正反相均不通），好像是快速防反二极管，用4007先代用一下，不知其它器件烧坏没有。


IMG_20230715_092401.jpg IMG_20230715_092420.jpg

收藏
送赞
分享

评分

参与人数 1仪表币 +20 收起 理由
散淡021 + 20 赞一个!

查看全部评分总评分 : 仪表币 +20

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

wgsd 楼主     数字大神 2023-7-15 11:04:27
电源是12-22V，600mA。
2023-7-15 11:04:27 回复
散淡021 数字大神 2023-7-15 11:06:57
谢谢分享！




2023-7-15 11:06:57 回复
yangsen 数字大师 2023-7-15 18:25:51
那个电阻是LED驱动的恒流取样电阻，那里烧掉了恒流驱动的IC，可能是那个sot23-6的，大概率也挂了
2023-7-15 18:25:51 回复
wgh1027 数字大神 2023-7-15 18:58:43
谢谢分享
2023-7-15 18:58:43 回复
zhangwj98 数字精灵 2023-7-15 19:46:51
谢谢分享。
2023-7-15 19:46:51 回复
atz123 数字王者 2023-7-15 19:47:09
研究研究得了，修不如买新的
2023-7-15 19:47:09 回复
mvwz24029819 数字精灵 2023-7-15 21:51:42
估计ic难保
2023-7-15 21:51:42 回复
kyhwhb 数字大神 2023-7-15 22:37:20
2n60及sot23-6芯片能幸免吗
2023-7-15 22:37:20 回复
wgsd 楼主     数字大神 2023-7-15 22:40:18
驱动集成也坏了，我这灯珠是3W的4只串连，电流600mA，网上看了20W以内的都是300mA，600mA基本都是几十伏电压，没有找到20V以内的，该灯已用十多年了，现在用一个几十W的开关电源，把输出电压调到了灯珠电流600mA，就这样用着吧，谢谢各位。
2023-7-15 22:40:18 回复
乐在其中110 数字精灵 2023-7-15 23:09:01
修旧利废，勤俭持家。相信你定能修复。
2023-7-15 23:09:01 回复
勇闯沙滩 数字大神 2023-7-16 06:08:13
谢谢分享。
2023-7-16 06:08:13 回复
netbuyer 数字斗士 2023-7-16 11:13:00
建議換新的, 光煥燒掉的很難確保找到問題根源, 到時一樣又燒
2023-7-16 11:13:00 回复
喜欢就好 数字精灵 2023-7-17 22:41:43
谢谢分享！
2023-7-17 22:41:43 回复
MF500 数字探长 2023-7-23 23:23:55
谢谢分享
2023-7-23 23:23:55 回复
wgh1027 数字大神 2023-7-24 22:32:28
谢谢分享
2023-7-24 22:32:28 回复
wgh1027 数字大神 2023-7-24 22:33:04
修好应该不难吧
2023-7-24 22:33:04 回复
喜欢就好 数字精灵 2023-7-25 23:16:04
谢谢分享！
2023-7-25 23:16:04 回复
喜欢就好 数字精灵 2023-8-10 21:56:26
谢谢分享！
2023-8-10 21:56:26 回复
hymyfzgs 数字大师 2023-8-11 10:09:15
谢谢分享
2023-8-11 10:09:15 回复
