STC12C5A56s2单片机P4口设置问题

发表于：2023-7-17 13:44:12 447
电子电路
技术类别: 嵌入式_单片机
关键字: P4口

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

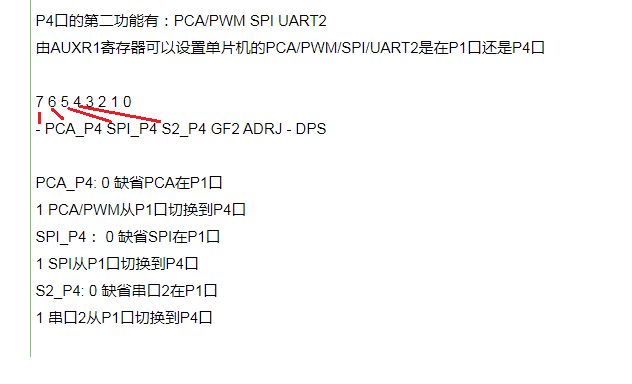

请教单片机P4口设置问题，现在是PWM输出在P1.3，P1.4口，怎样改到P4口。看说明是改变特殊功能寄存器，如图


寄存器的位置是否按图中红线对应吧，如果是的话，头文件里sfr  AUXR1 = 0xC2；应该是PCA_4位置已经置 1 了，但PWM信号在缺省值位置P1.3口输出。请教大师AUXR1怎么设置才能转到P4口输出。（P1口准备用作按键使用）。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（8）

fslichong 数字王者 2023-7-17 15:55:47
好想帮助你，就是不懂啊，你继续研究
2023-7-17 15:55:47 回复
wgsd 楼主     数字大神 2023-7-17 20:22:52
已解决，查了一下质料，头文件里的AUXR1=0xA2，把0xC2改成0xA2，再在程序里写一下寄存器就可以在P4口输出了。
2023-7-17 20:22:52 回复
atz123 数字王者 2023-7-17 21:08:41
不懂啊啊
2023-7-17 21:08:41 回复
wgh1027 数字大神 2023-7-18 02:28:35
不懂帮顶
2023-7-18 02:28:35 回复
zhangwj98 数字精灵 2023-7-21 10:42:24
谢谢分享。
2023-7-21 10:42:24 回复
hymyfzgs 数字大师 2023-7-21 12:53:05
谢谢楼主分享
2023-7-21 12:53:05 回复
wgh1027 数字大神 2023-7-21 23:27:55
谢谢分享
2023-7-21 23:27:55 回复
MF500 数字探长 2023-7-23 23:23:21
谢谢分享
2023-7-23 23:23:21 回复
