试试PWM

发表于：2023-7-19 11:42:06 1247
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: 其它品牌
型号或关键字: PWM 电压基准

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

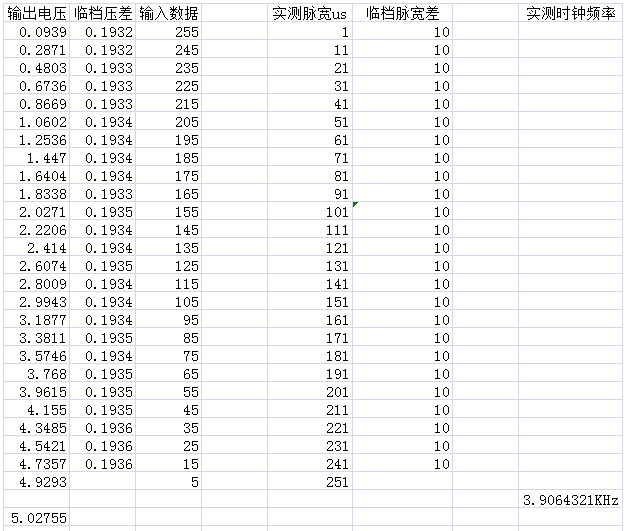

想玩玩PWM升压基准，手边有一个带有8位PWM的单片机，于是就用它试试，暂时没用电压基准，就5V供电单片机，直接测试单片机输出的PWM，虽然只有8位的分辨率（调一个字有近20mV的变化），但线性还是很不错的，首先测试了时钟频率23.4KHz时的线性情况，后又测试了3.9KHz时的线性，之前的测试记录误删了，下图是3.9KHz的测试结果。因分辨率太低，5V供电也不稳，只做初步探试，已下单带有16位的单片机，接着折腾。
