PWM-PCB方案初版

发表于：2023-8-18 08:50:06 690
标准件&校基准源
主题类别: 其它
标准件类型:
仪表品牌: 其它品牌
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
购的器件还都在路上，因此也没有打板，初步排了几个方案，还在进一步优化中。PCB尺寸10X10cm，没能把基准源包含在内，基准源打算用装在恒温罐中的263，插线输入，这样也方便不同的基准源。附上几张板图，那个较为顺眼？

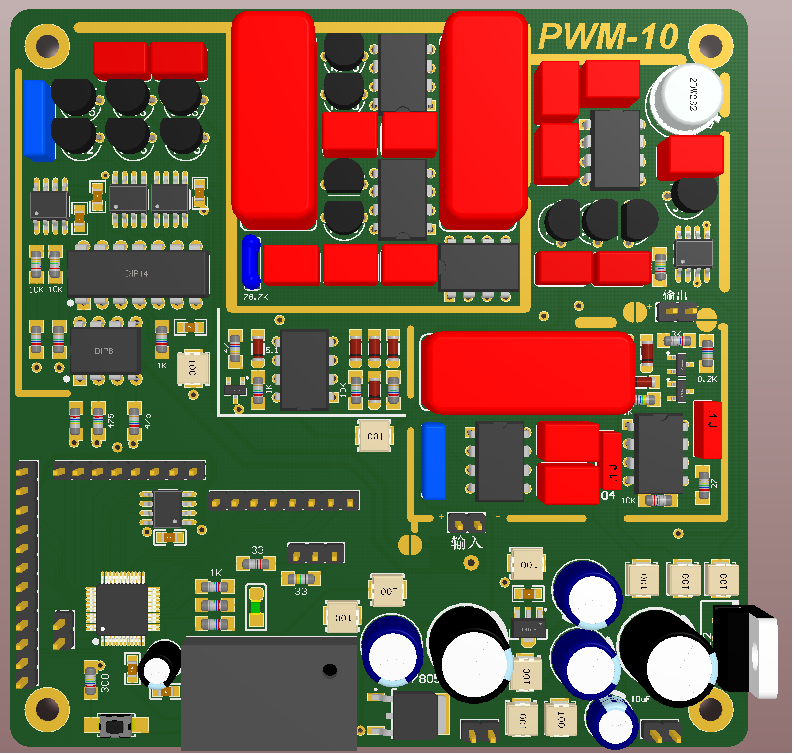

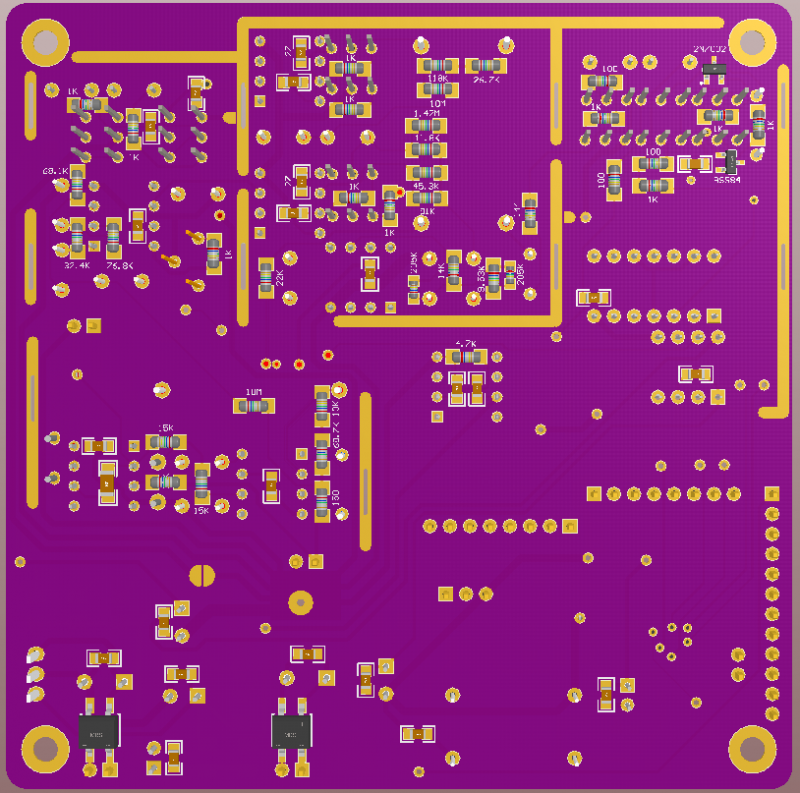

第一版

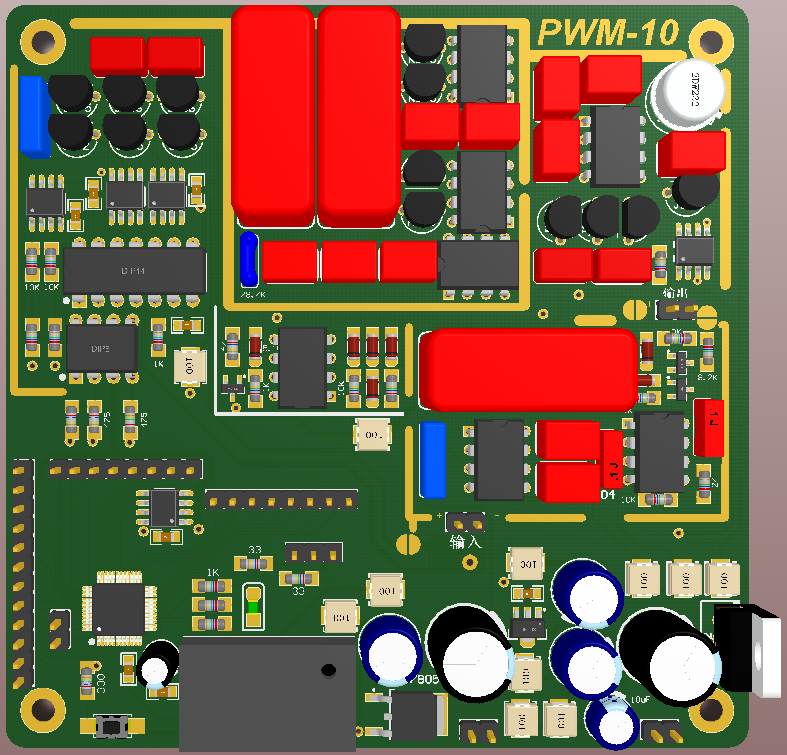

第二版

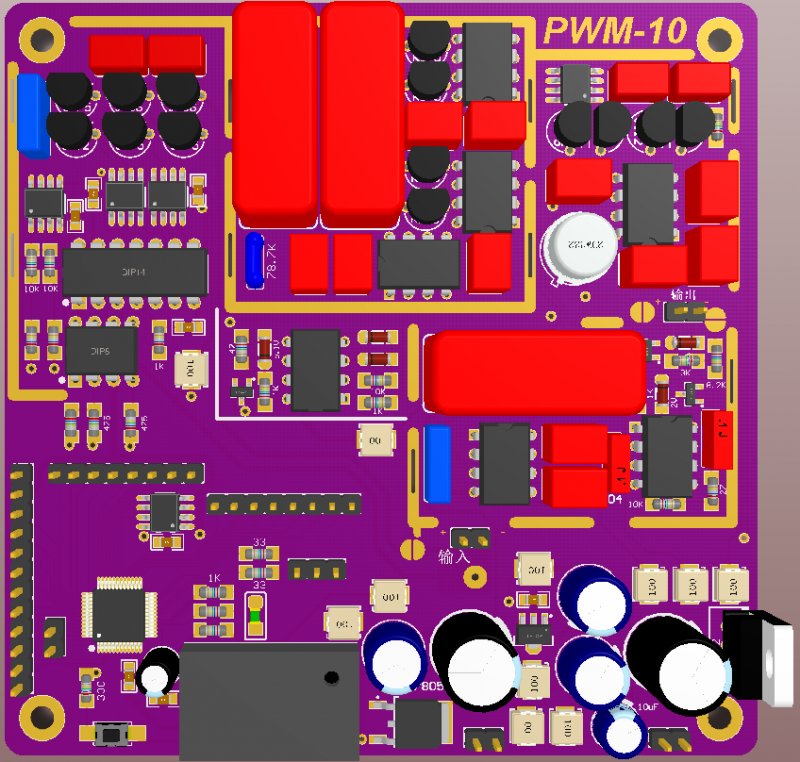

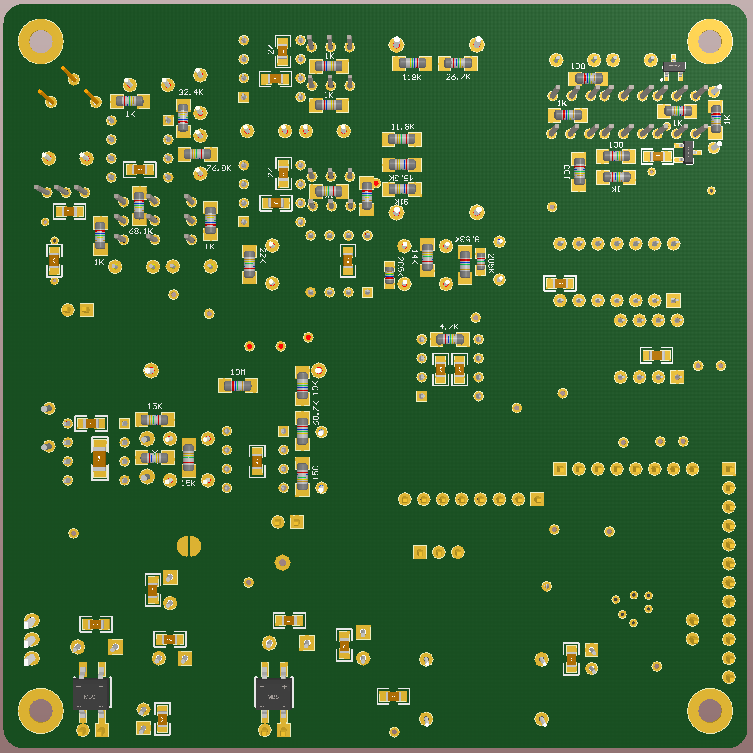

第三版
HH3.png HH4.png HH5.png

收藏
送赞
分享

评分

参与人数 1仪表币 +60 收起 理由
散淡021 + 60

查看全部评分总评分 : 仪表币 +60

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（10）

散淡021 数字大神 2023-8-18 11:07:35
谢谢分享



2023-8-18 11:07:35 回复
hymyfzgs 数字大师 2023-8-18 14:50:47
谢谢楼主分享
2023-8-18 14:50:47 回复
勇闯沙滩 数字大神 2023-8-19 06:05:13
谢谢分享。
2023-8-19 06:05:13 回复
wgh1027 数字大神 2023-8-20 16:25:09
谢谢分享
2023-8-20 16:25:09 回复
my1048 数字斗士 2023-8-21 08:57:56
静待佳作
2023-8-21 08:57:56 回复
tpy 数字探长 2023-8-21 14:10:20
谢谢楼主分享
2023-8-21 14:10:20 回复
hnmov 数字小子 2023-8-21 19:05:31
期待成品
2023-8-21 19:05:31 回复
wgh1027 数字大神 2023-8-21 19:58:39
谢谢大师分享
2023-8-21 19:58:39 回复
wgsd 楼主     数字大神 2023-8-21 21:30:42

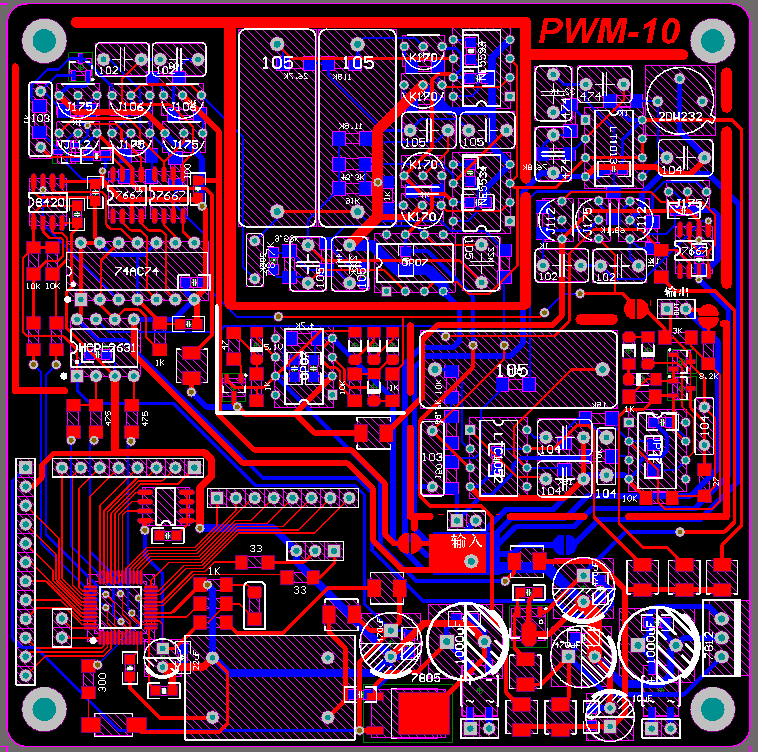

购的件基本都到了，基本就是这个布局了。
