高压油泵12641847拆解简测

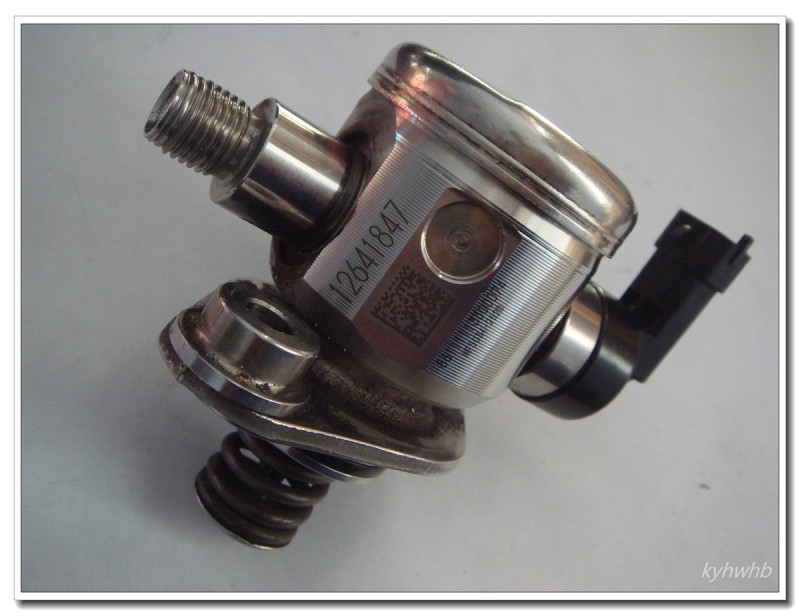

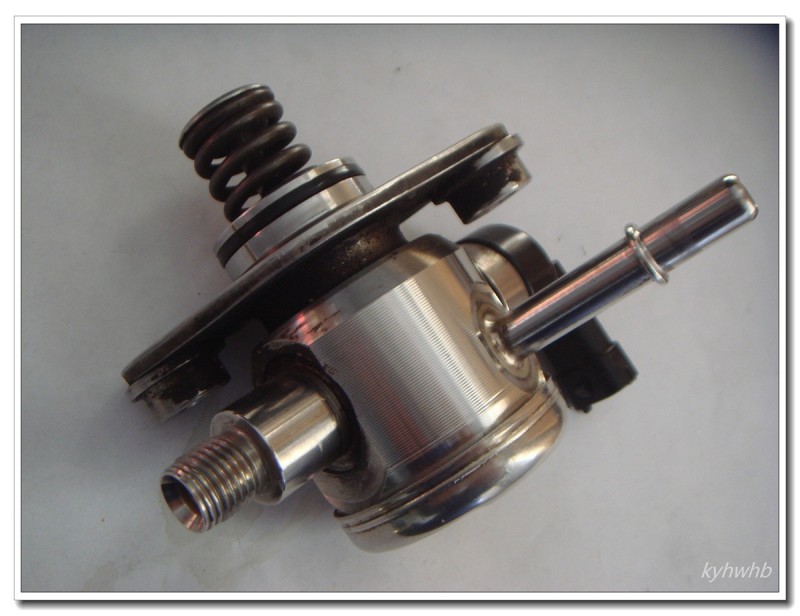

   高压油泵12641847

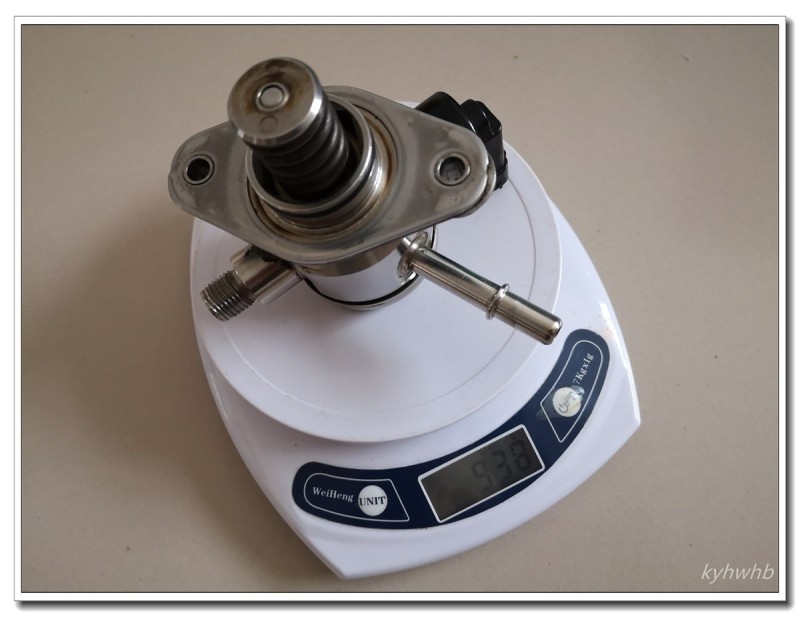

重量938g

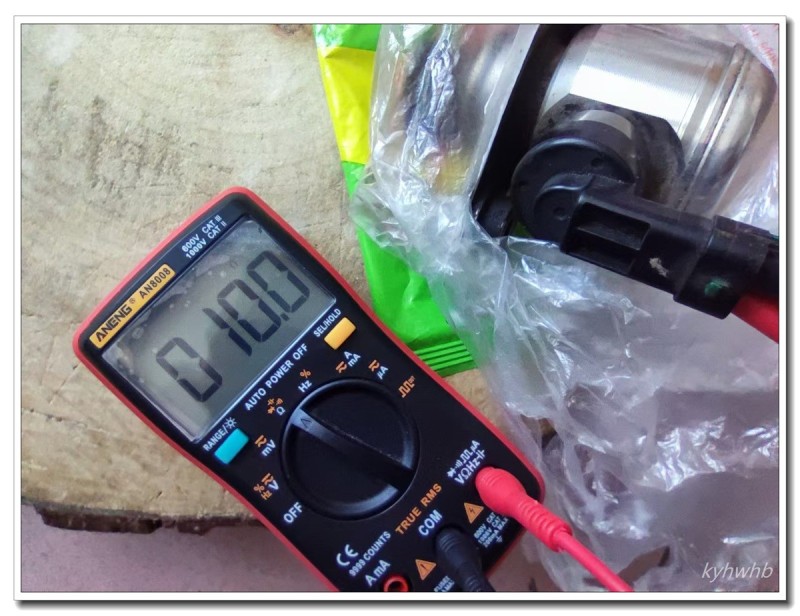

进油电磁阀的直流电阻为10Ω

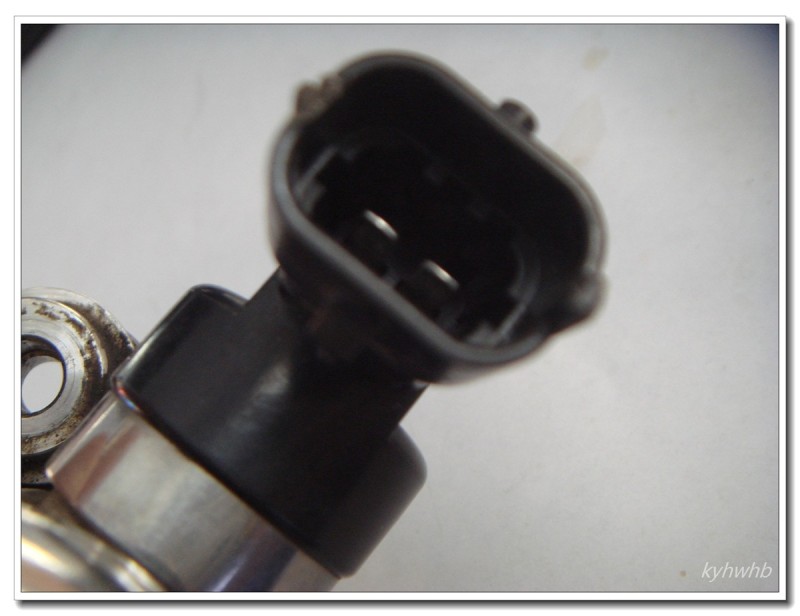

进油电磁阀的插头

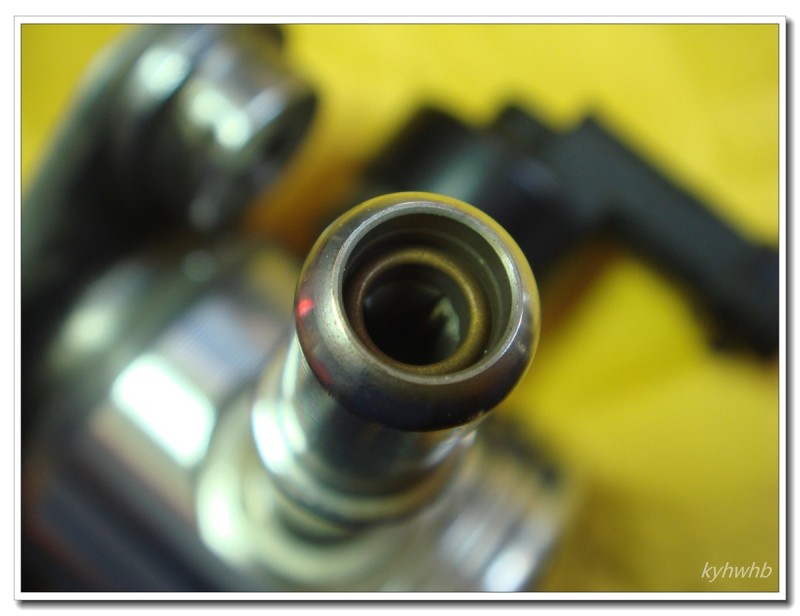

低压进油口，内有滤网

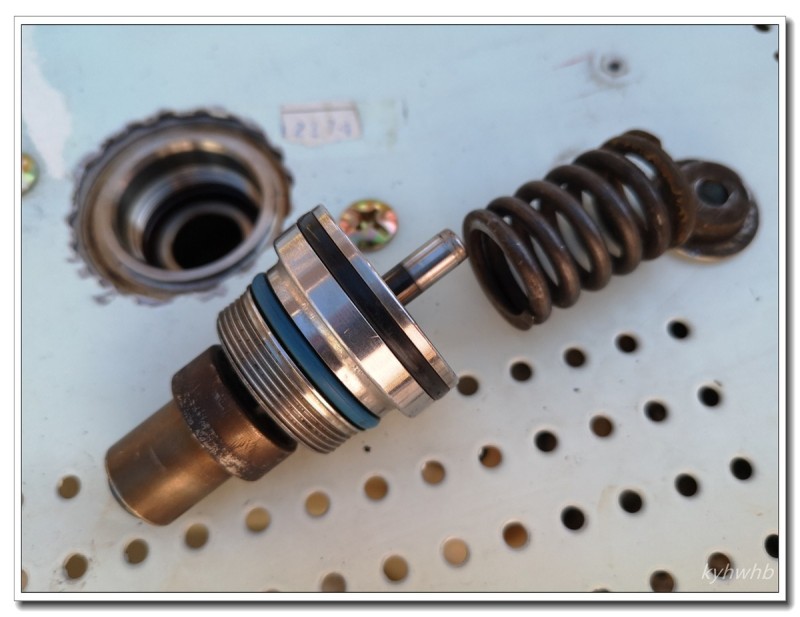

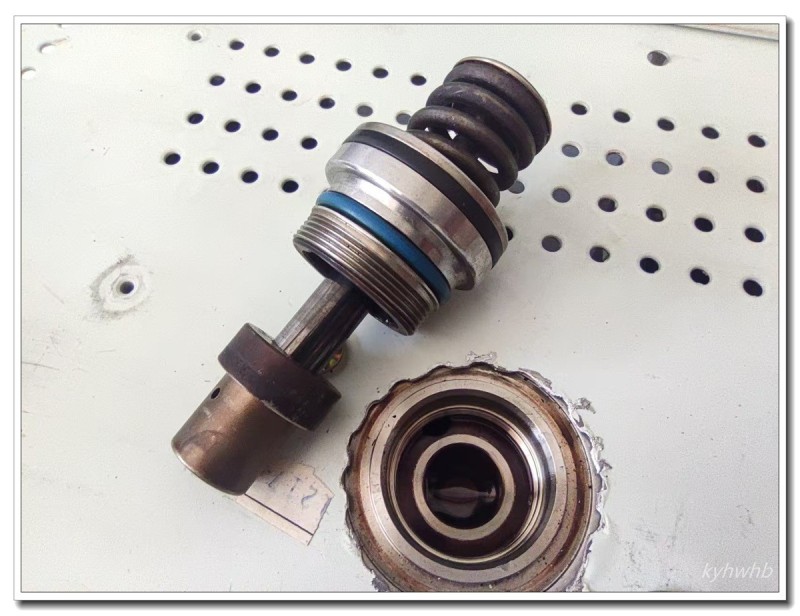

柱塞组件组件取出了

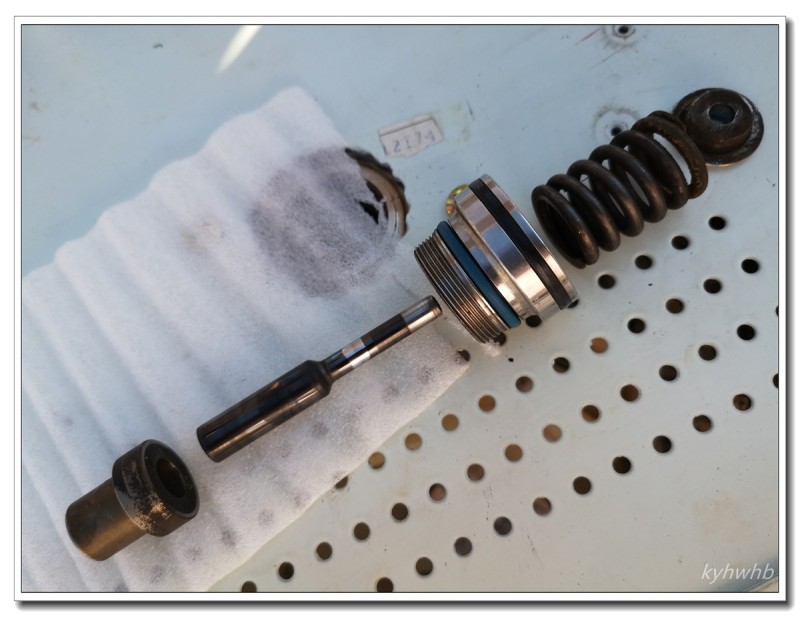

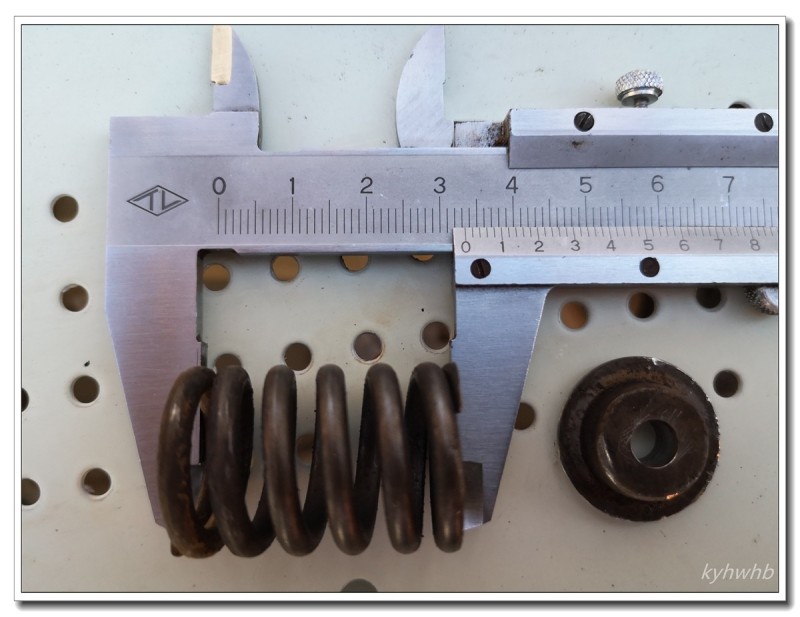

柱塞组件的安装结构顺序

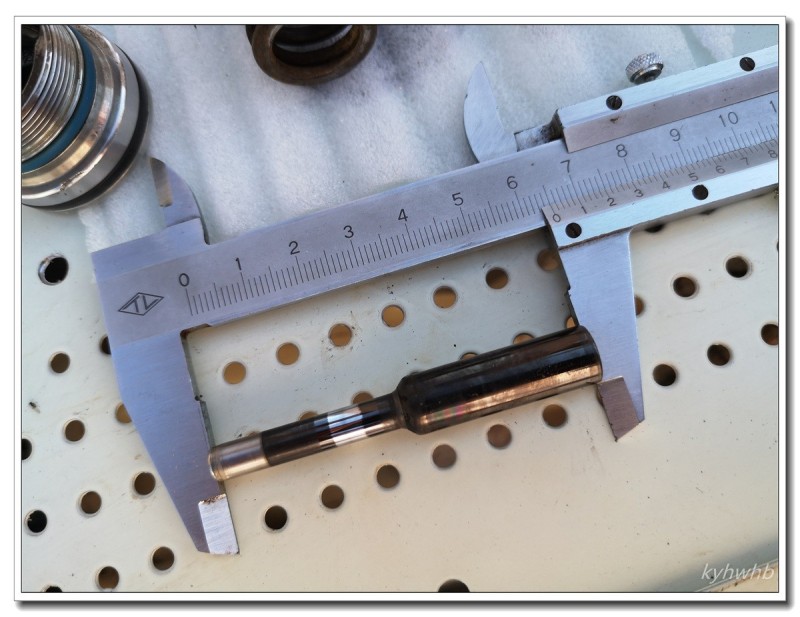

柱塞长度65.00mm

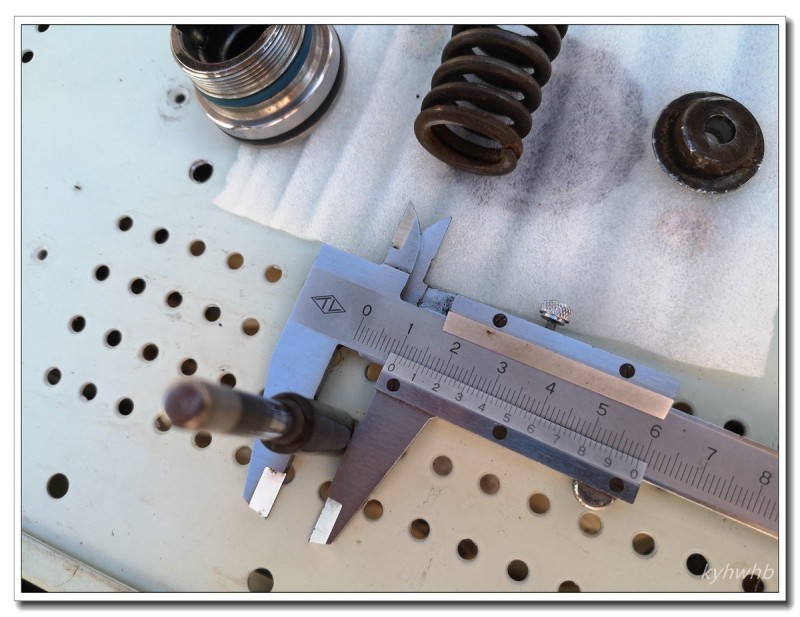

柱塞粗端直径10.00mm

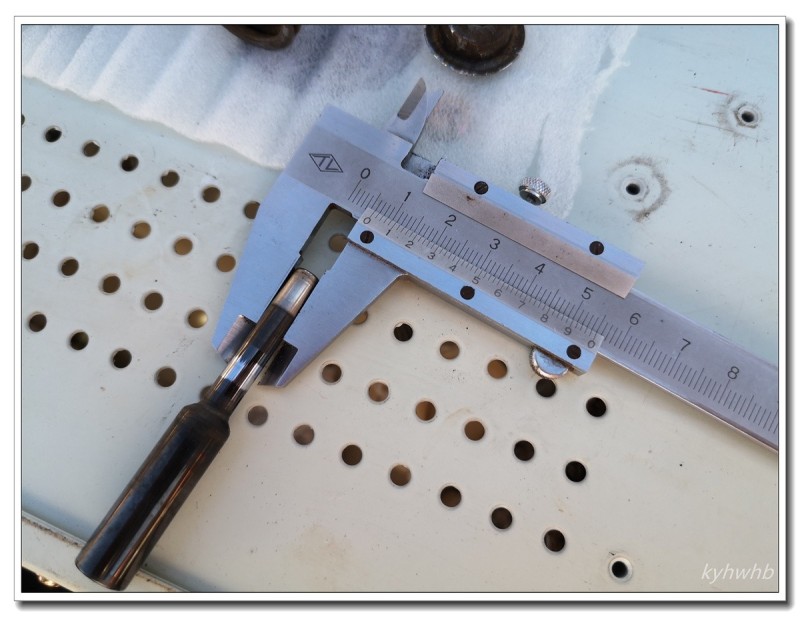

柱塞细端直径6.00mm

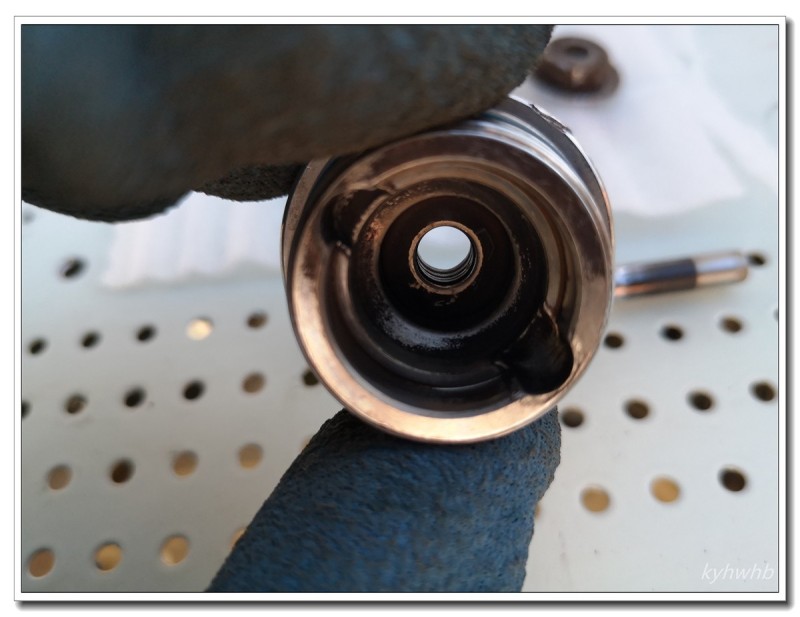

重点部件来了！柱塞活动固定盖（暂且这样称谓吧）内侧，中间就是油封胶套，直视端面为金属压盖

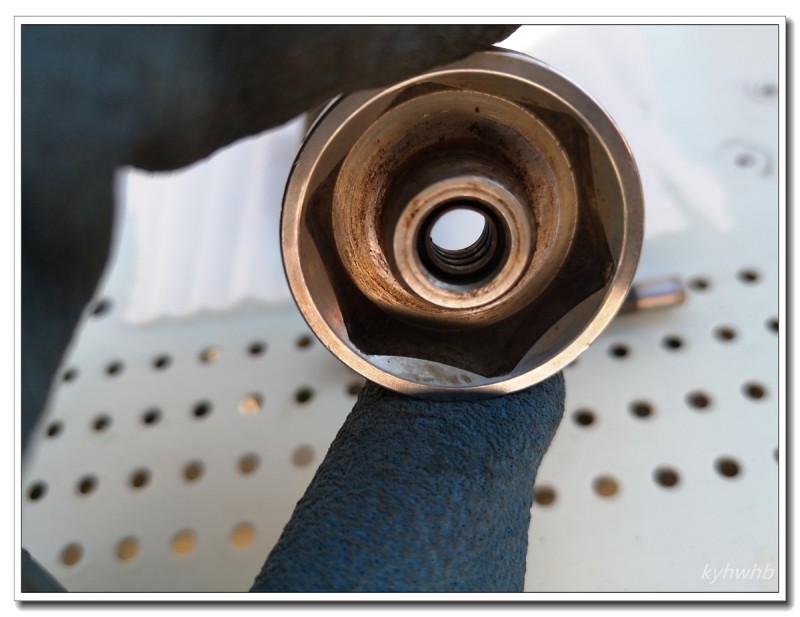

油封胶套外侧（弹簧侧），故障点就是油封胶套老化磨损，与柱塞结合出现缝隙漏油，导致油泵压力不足，遗憾购不到这个油封胶套！

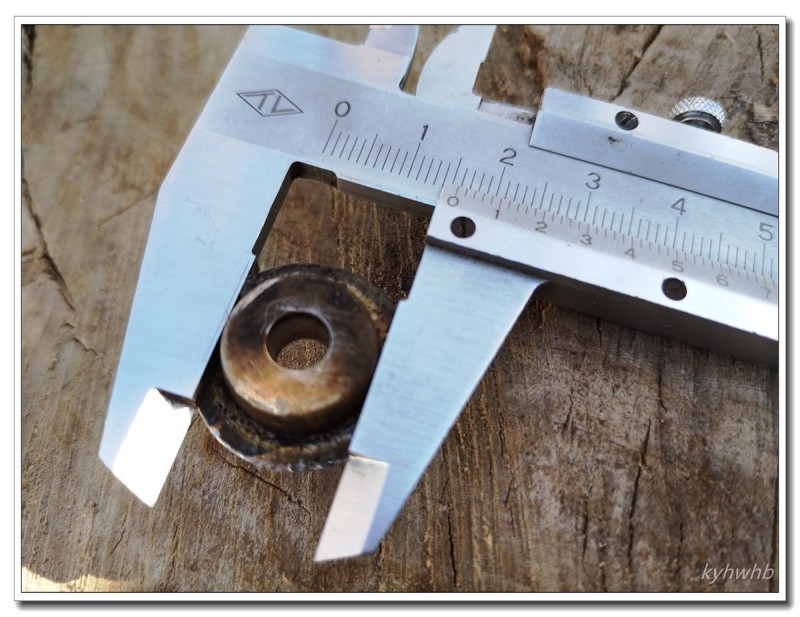

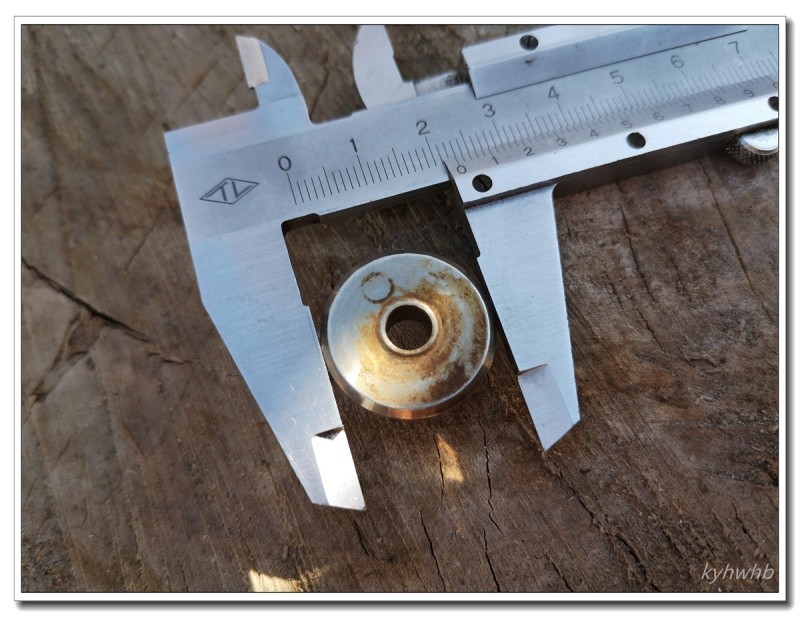

柱塞端盖外侧直径23mm左右



柱塞端盖内侧直径16mm左右

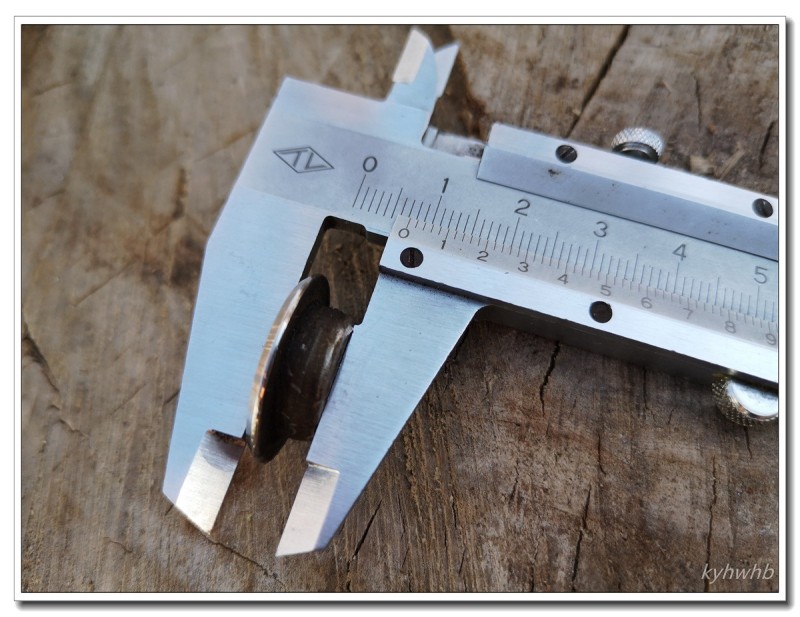

柱塞端盖厚度7mm左右

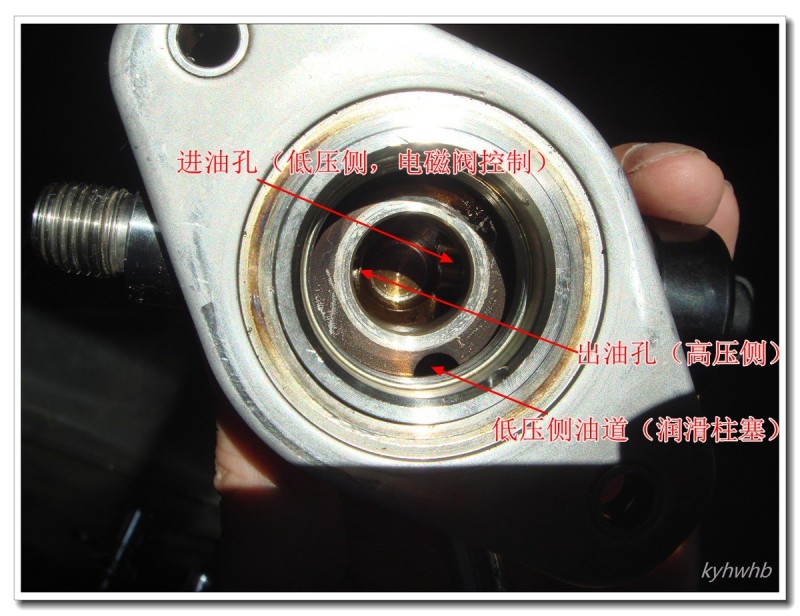

高压油泵主体

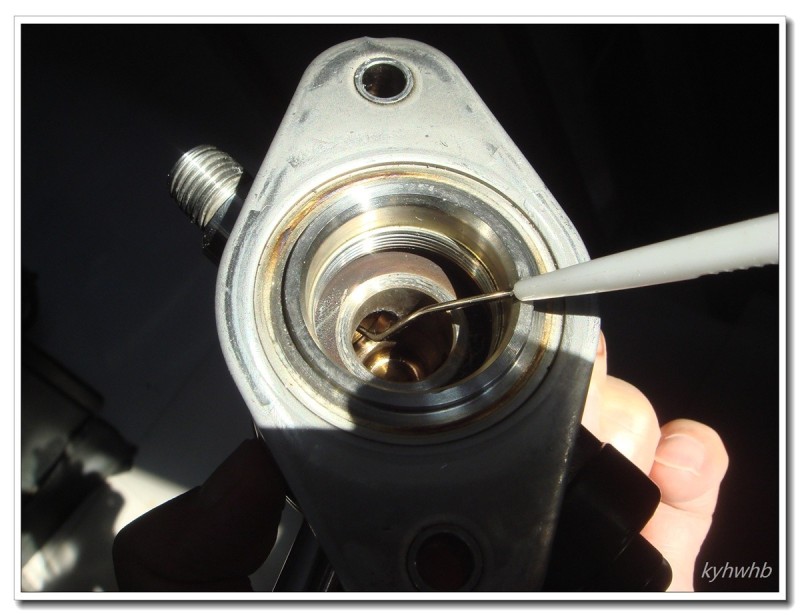

高压出油孔内有单向阀，探针推动有弹性，感觉行程2mm左右吧

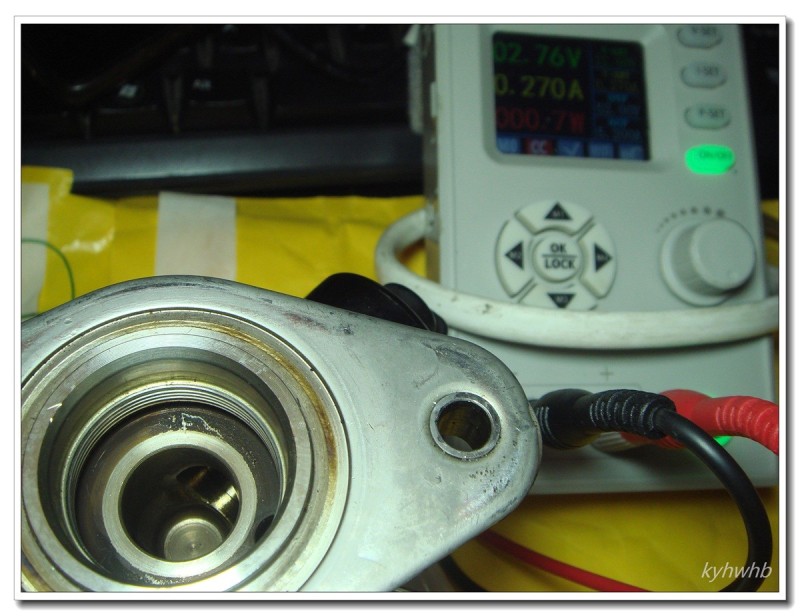

实测进油电磁阀最小工作电压2.76V，电流0.270A

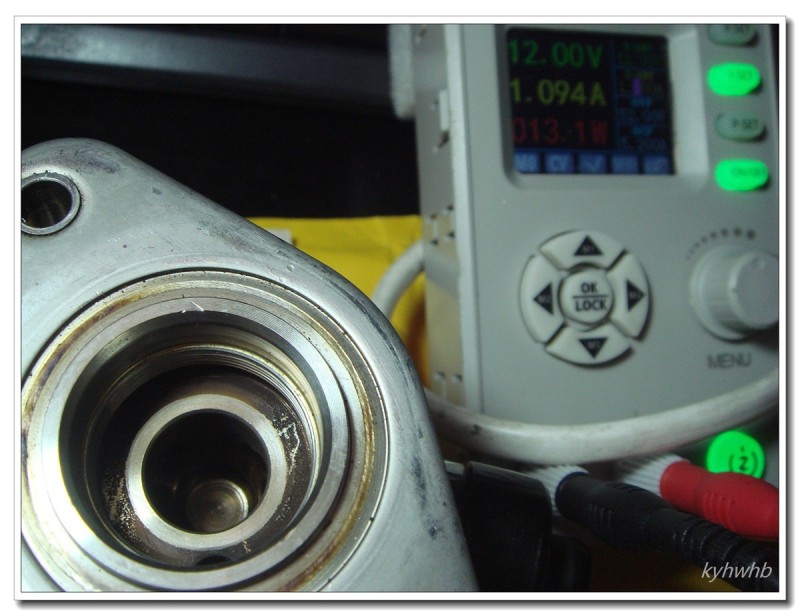

12.00V电压时工作电流1.094A

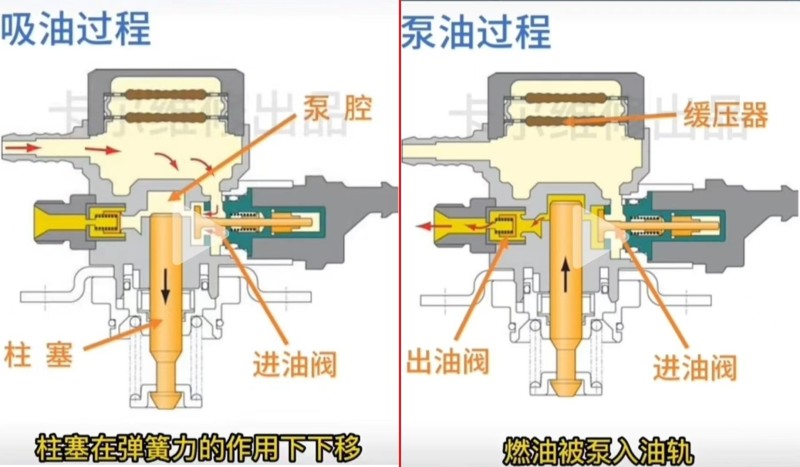

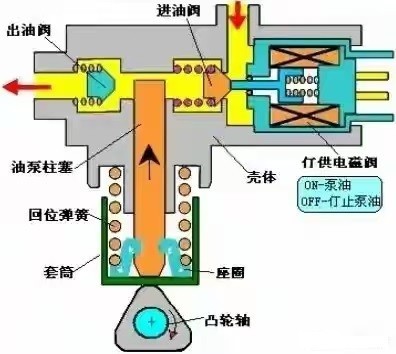

参考网上找的两个示意图以便理解
