爱德万6581T万用表高压档故障维修

   前几天校准5位半万用表时，在校准100V档时，本来显示正常的5位半表，当并入6581时显示的100V电压立马下降到了93V左右，撤下6581输入端的连线100V电压马上恢复正常，显然是6581引起的电压源负载过重导致电压下降。

   于是，测试了一下6581在100V量程时的输入阻抗，结果显示10M欧正常，这就奇怪了，这样的阻抗不应该导致电压源的电压下降啊，再次接入测试问题还是出现，分别测试50V、30V、20V、都低于正常值，唯独10V正常。难道输入阻抗还随输入电压变化？随即用手边的ZT-X的电流档串入6581的输入端，测量10V电压，X表电流1微安正常，6581电压10V也正常。测量20V以上电压，X表电流突然上窜到几百微安，6581的电压也不同程度的低于正常电压，明显是6581出现了软击穿。

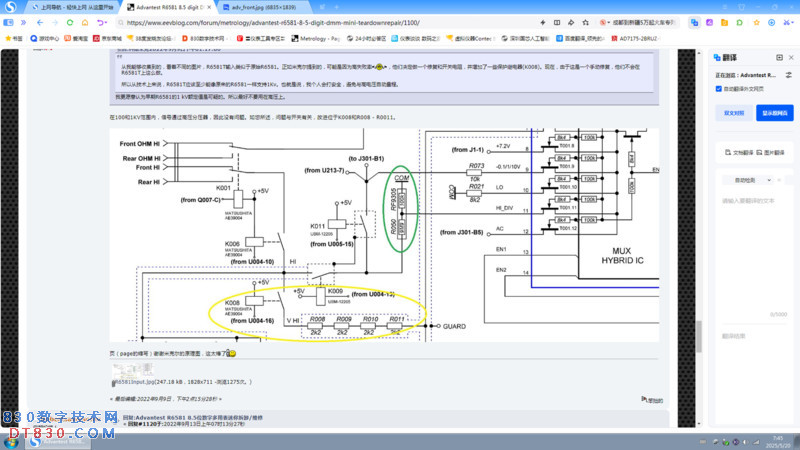

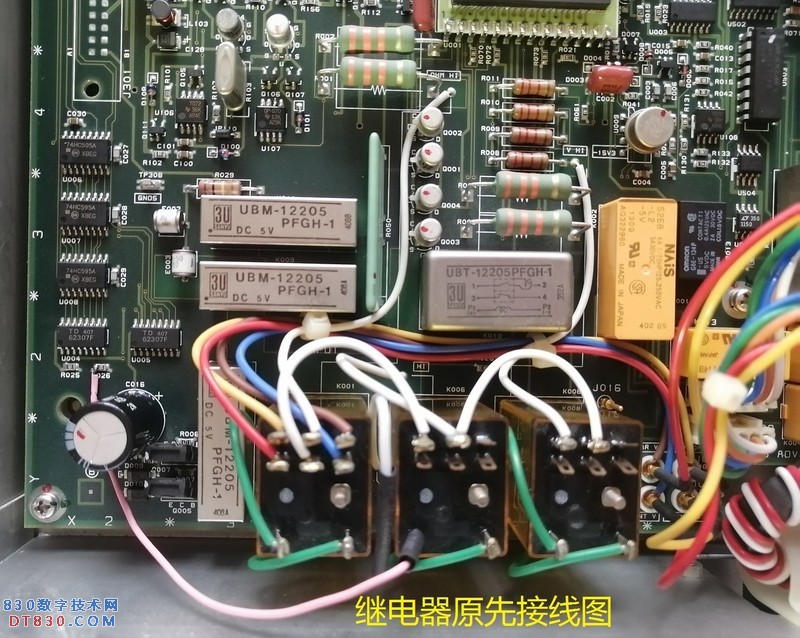

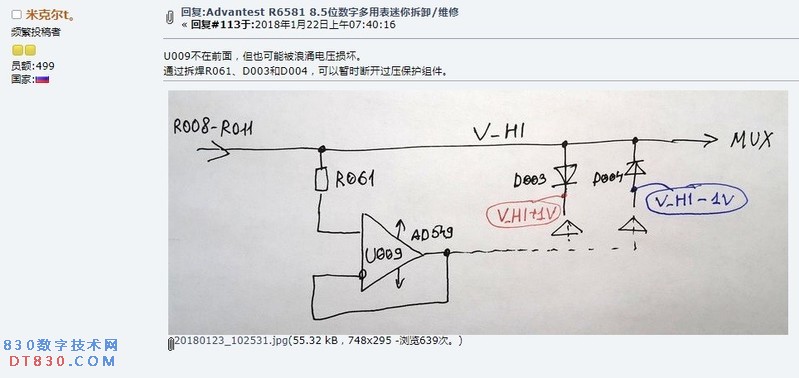

   无奈，只能拆修6581。网上搜到了一个6581的部分输入端线路图，从图上看100V档输入端只有10M欧的分压电阻（图下面缺少部分应该是过压保护线路），不应该产生大于10微安的电流，测试分压电阻也没有明显问题，随后测试了一下继电器的切换情况，结果发现K008继电器始终为导通状态，虽然继电器的清脆转换声仍在，但触点的电阻仍在0欧一下。就是继电器在100V档时没有断开10V档的输入回路，导致10V档的输入过压保护启动，拉低了100V档的输入阻抗，使100V的电压源过载电压下跌。

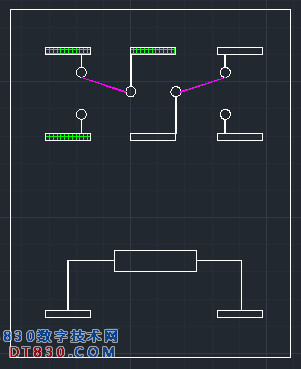

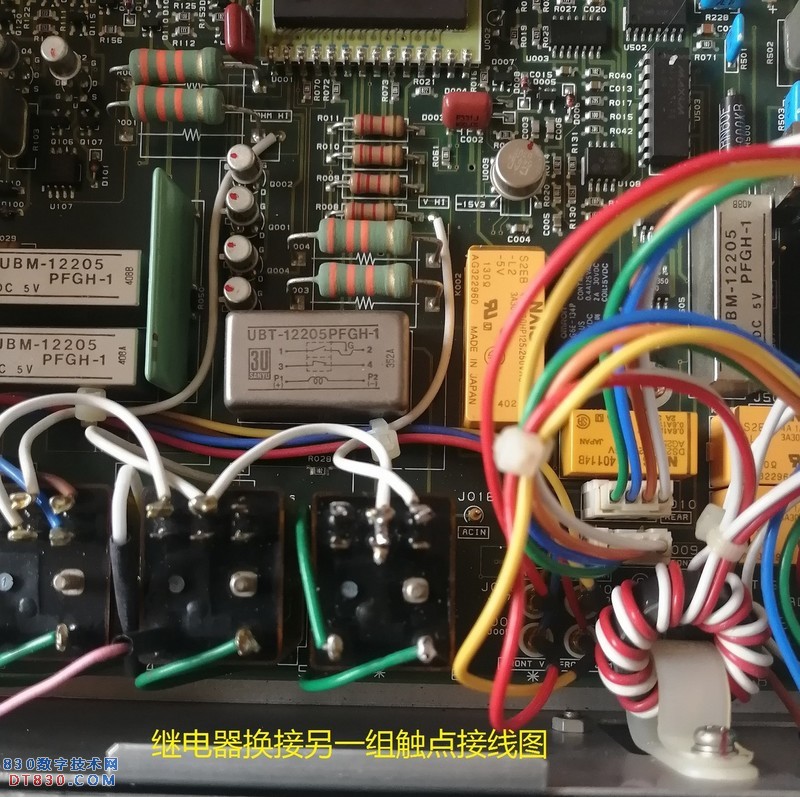

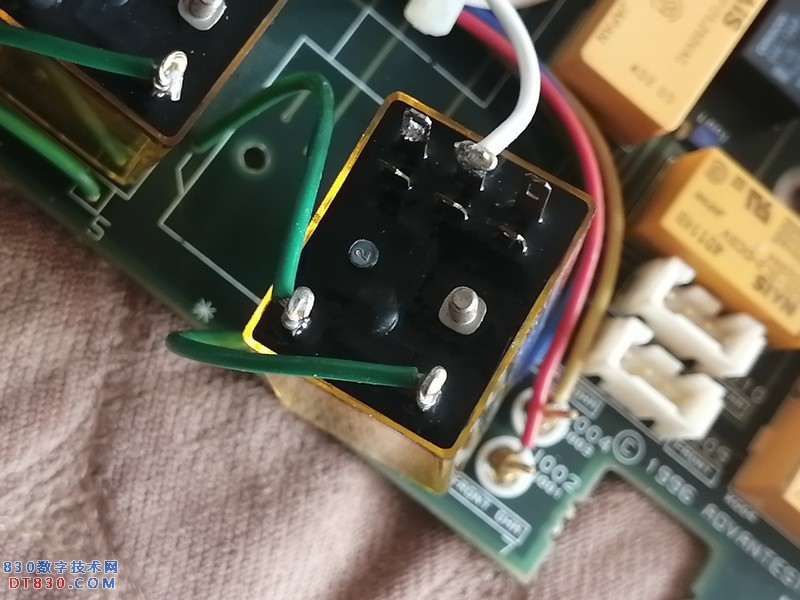

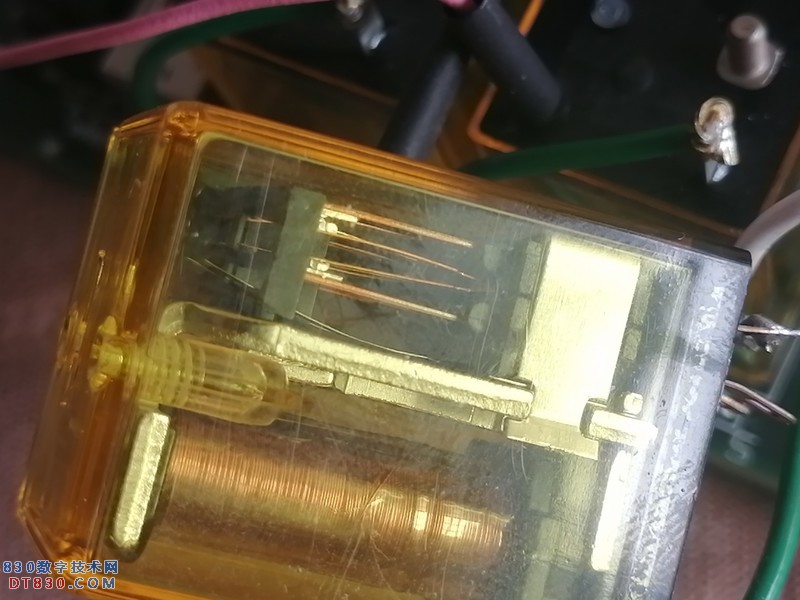

   拆下继电器后本想打开维修一下，但因外壳粘的很牢固没能打开，在外壳上弹击了几下测试，居然粘连的触点分开了，用5V电源测试，开合已正常。继续测试发现这是一个双组双刀继电器，一组常开，一组常合。为了稳妥，最后把触点改到那组闲置的触点上了。

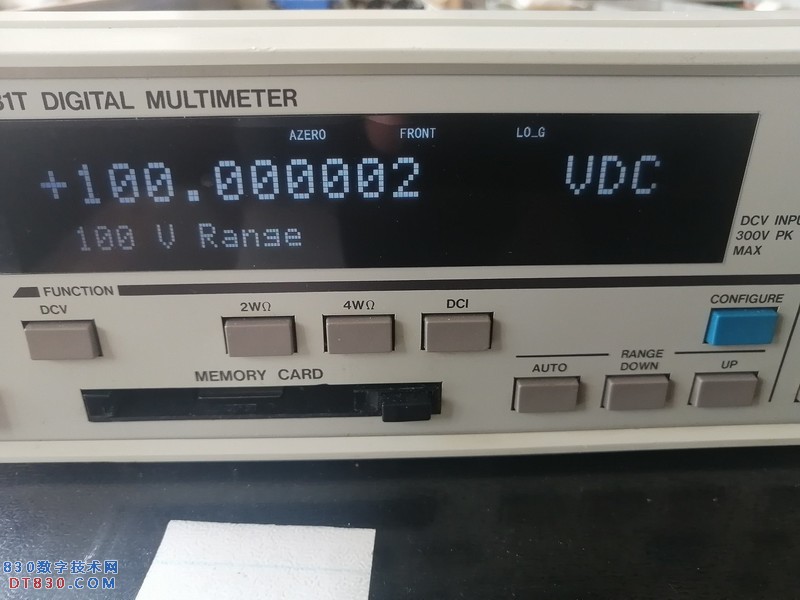

装回机器一切都恢复了正常。

明天我也买台6581玩玩看

谢谢分享，思路清晰。

高人，佩服！

谢谢楼主分享，好经验。

找到故障很厉害，看来那些老元件没问题，只是继电器触点时间长了有些氧化粘连，还得是名牌老表抗用。

电流应该不大吧，触点也能粘连就有点不可思议。

寻找故障点很费劲，找到了毛病，又觉得很简单。
所以说，只有高手才能发现故障点，知道了故障点之后，普通维修人员也能解决问题。

你好楼主，我发不了私信，请问hp 3457a可以通过gpib扩展至七位半精度吗

xxxc 发表于 2025-6-14 21:45
你好楼主，我发不了私信，请问hp 3457a可以通过gpib扩展至七位半精度吗

这个可能得软件支持，我没有这个软件，所以没试过。但是3457可以通过面板按键调出内部存储的第七位后面的数字，详细操作说明书上有。
