众仪ZT一DQ02电桥的硅胶线开尔文夹和电池内阻测试架加工

发表于：2025-6-19 16:16:38 865
LCR电桥
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
型号或关键字: 众仪ZT一DQ02电桥

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

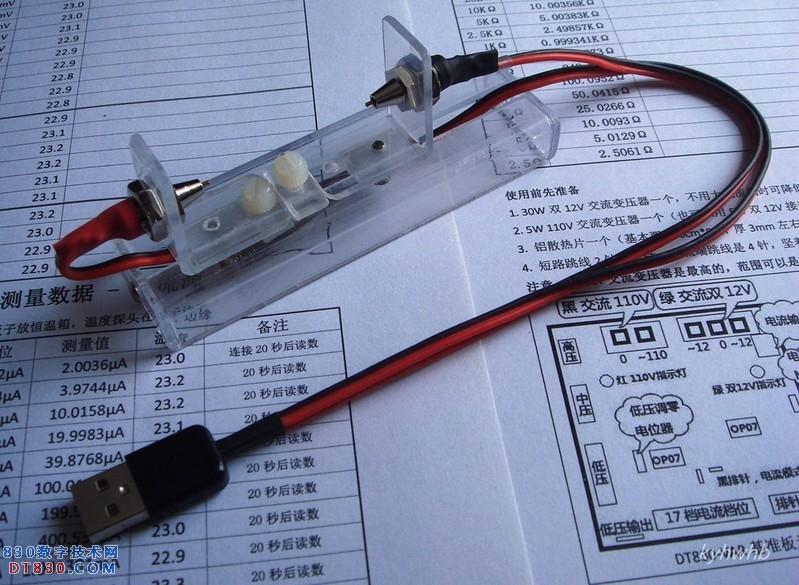

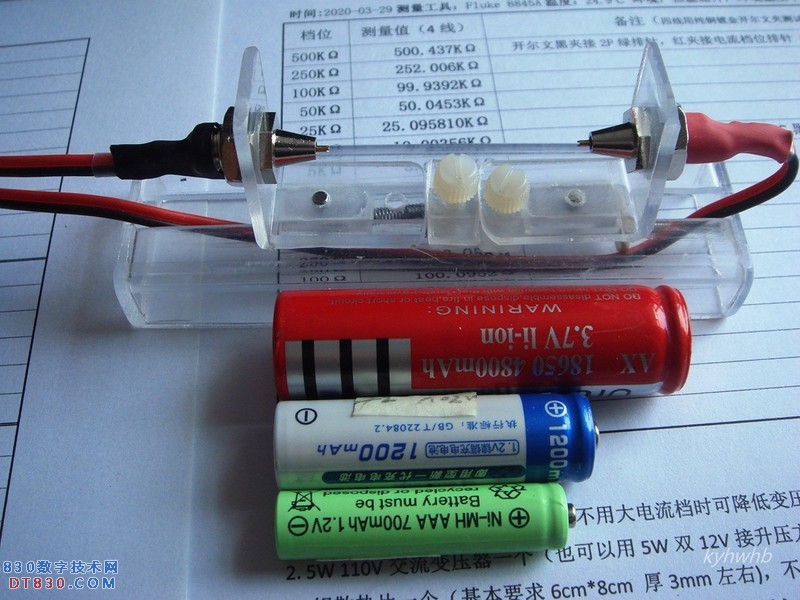

   硅胶线开尔文夹和电池内阻测试架做成后的样子

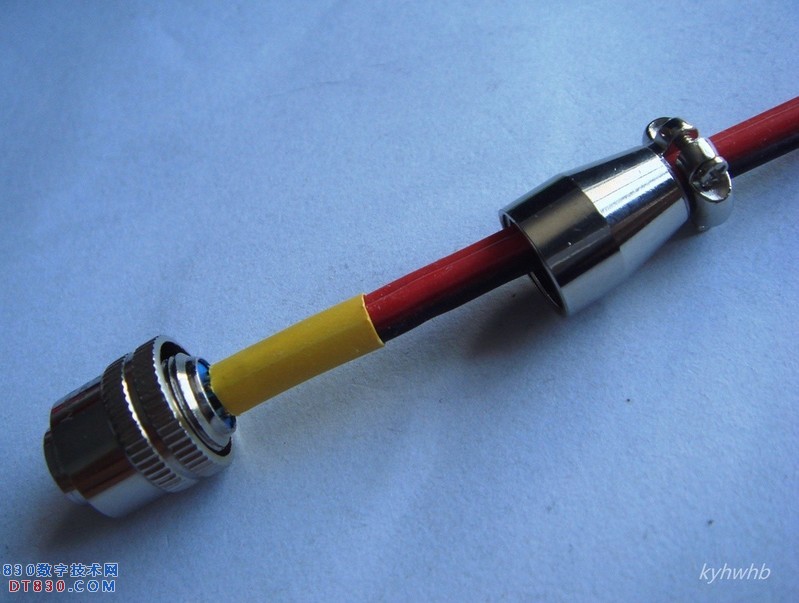

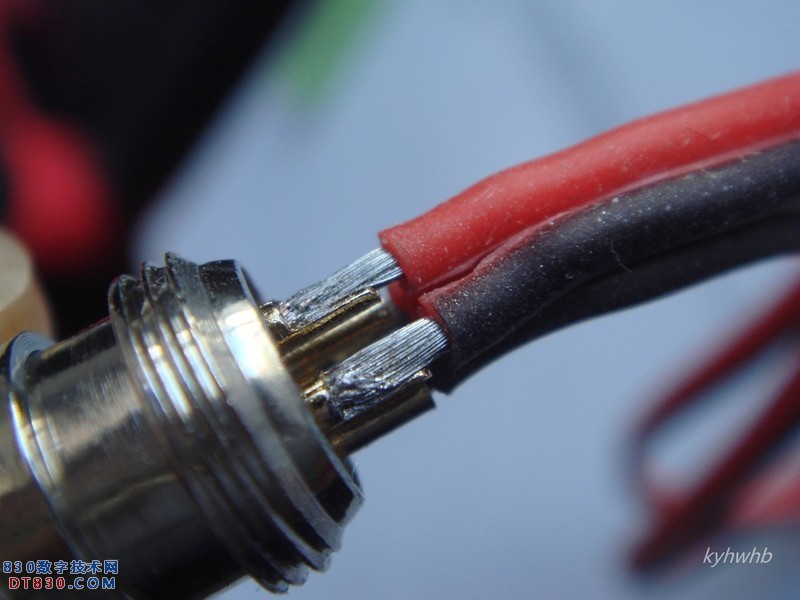

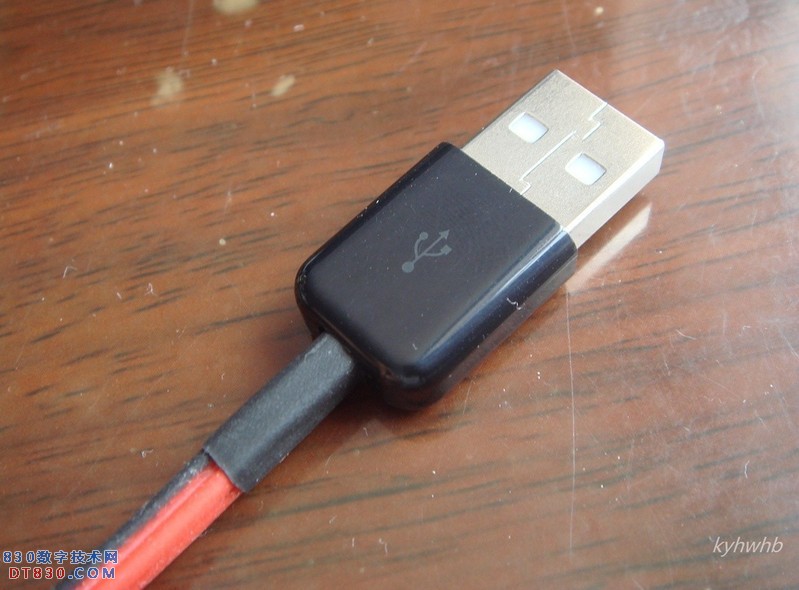

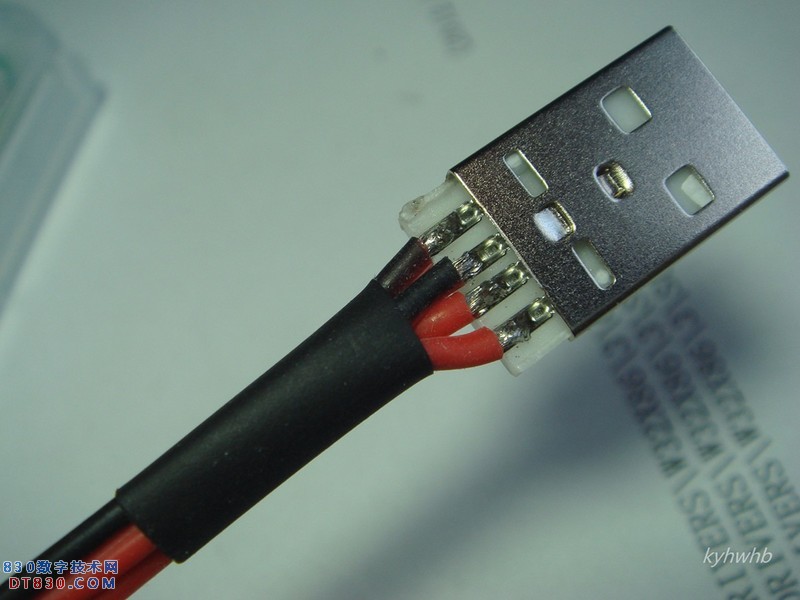

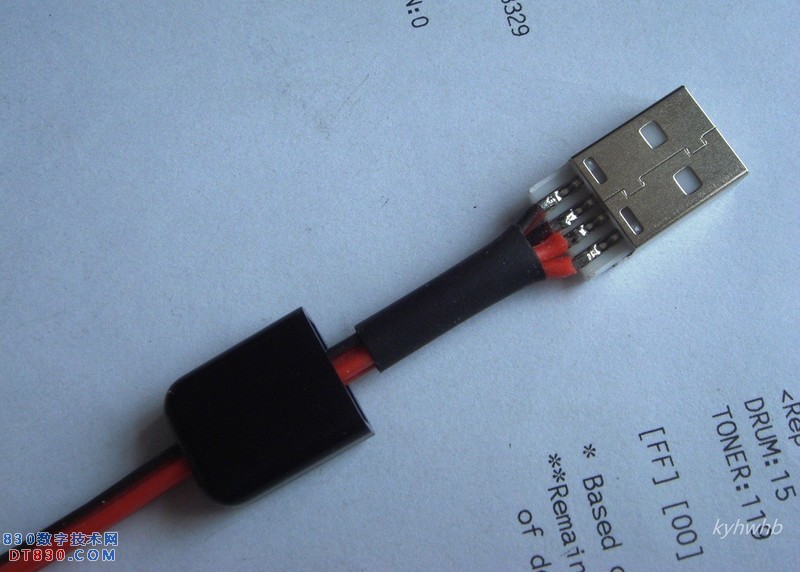

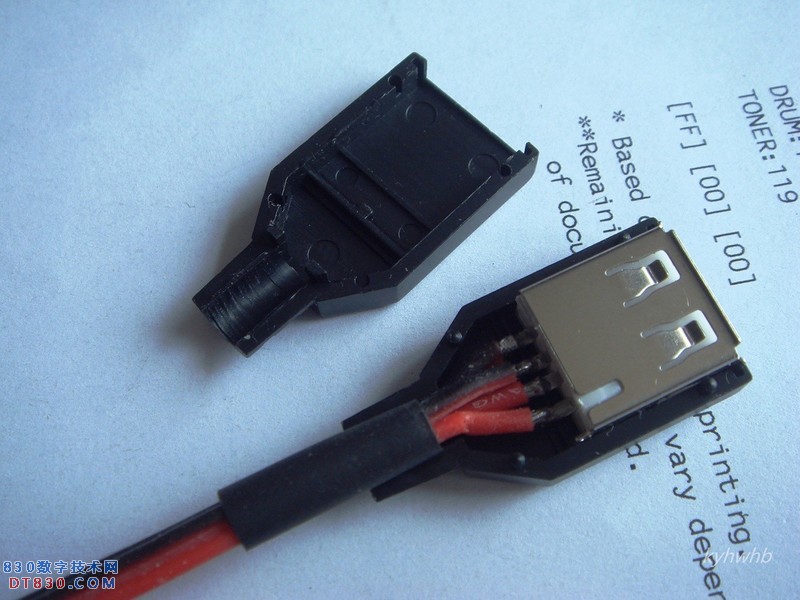

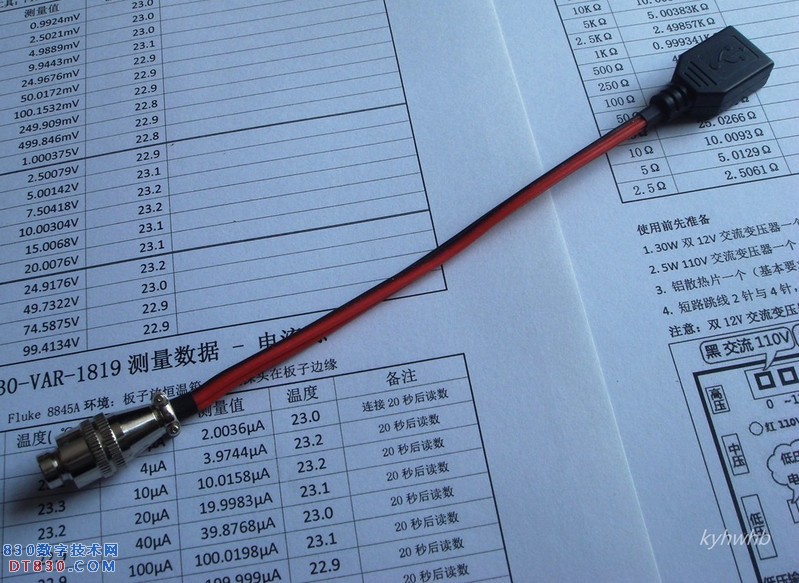

XS10-4芯母头转USB短线

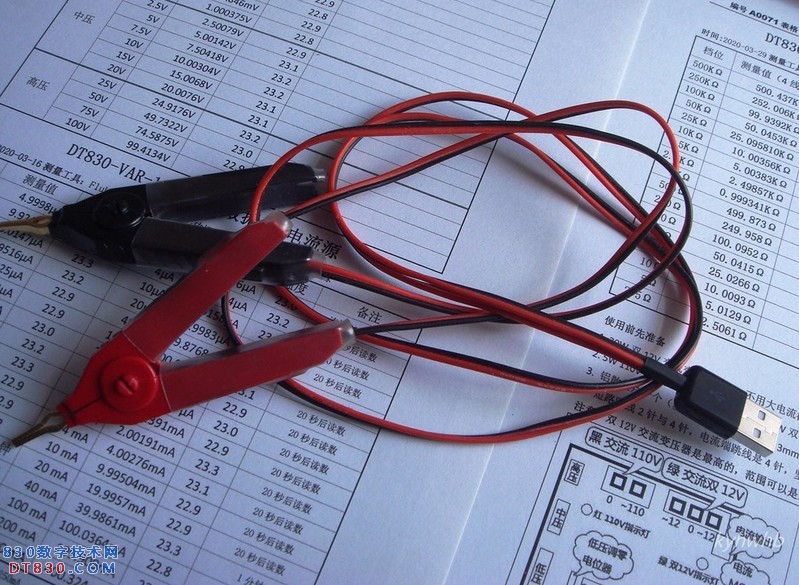

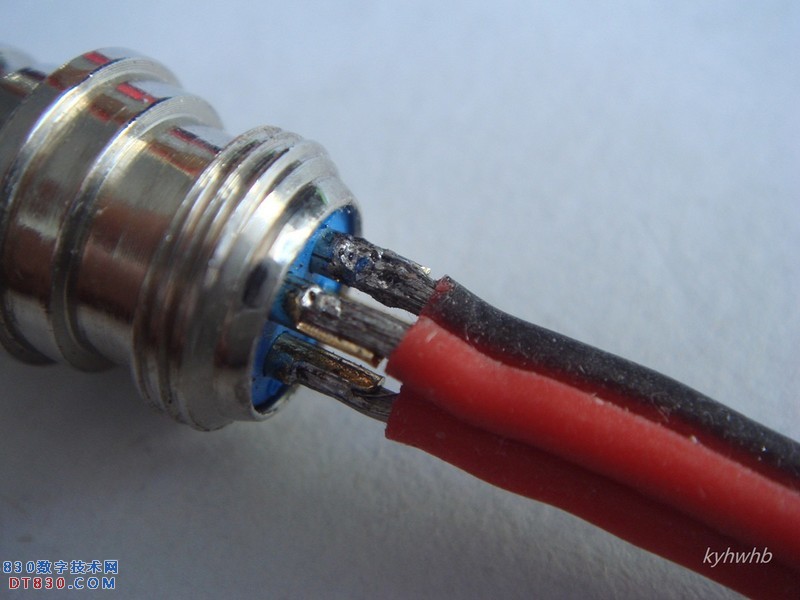

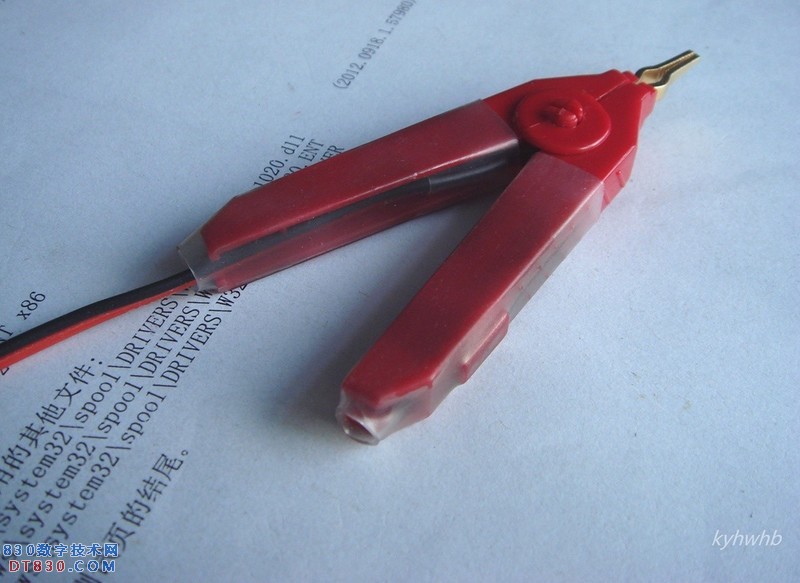

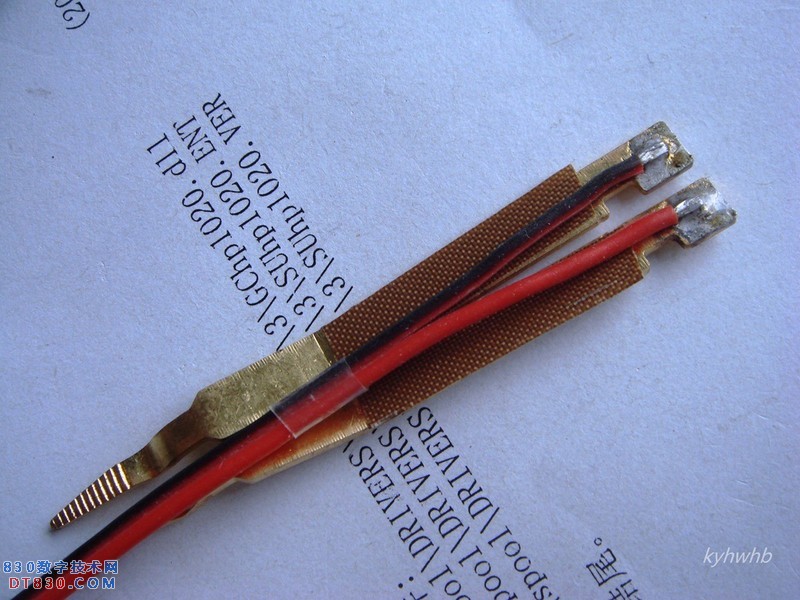

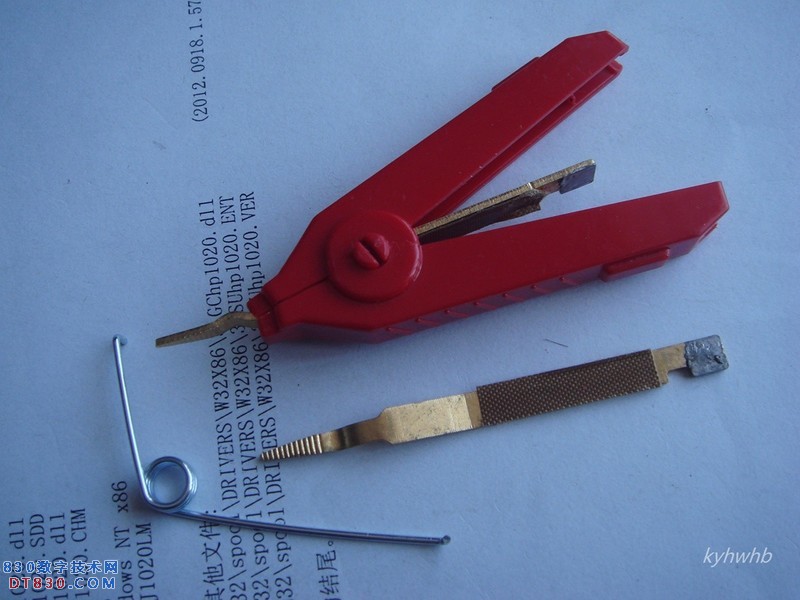

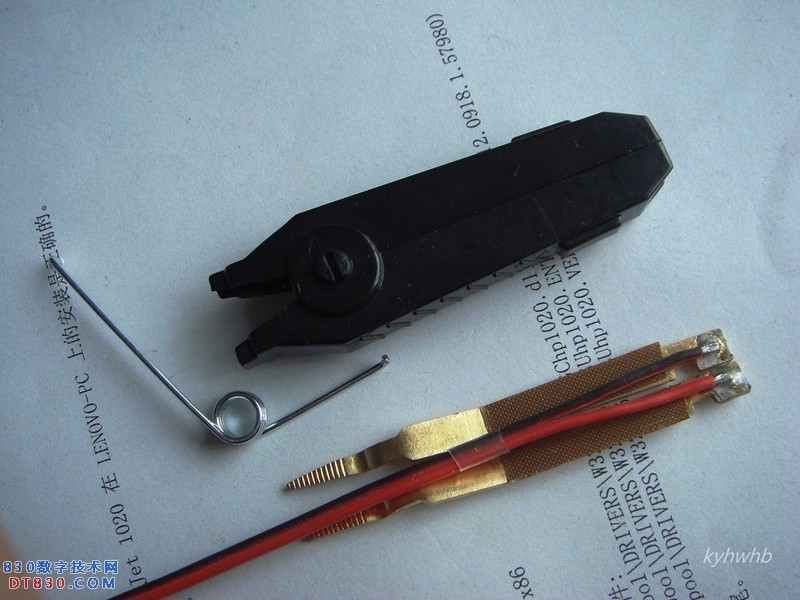

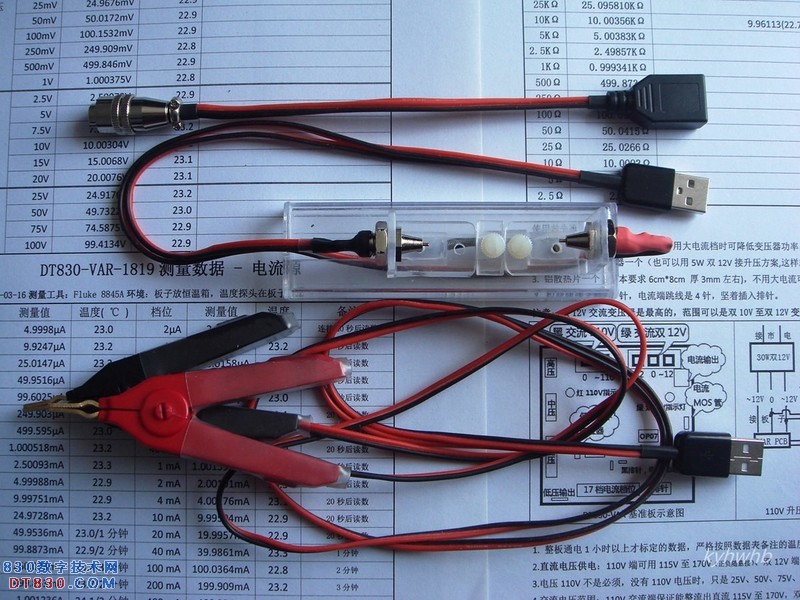

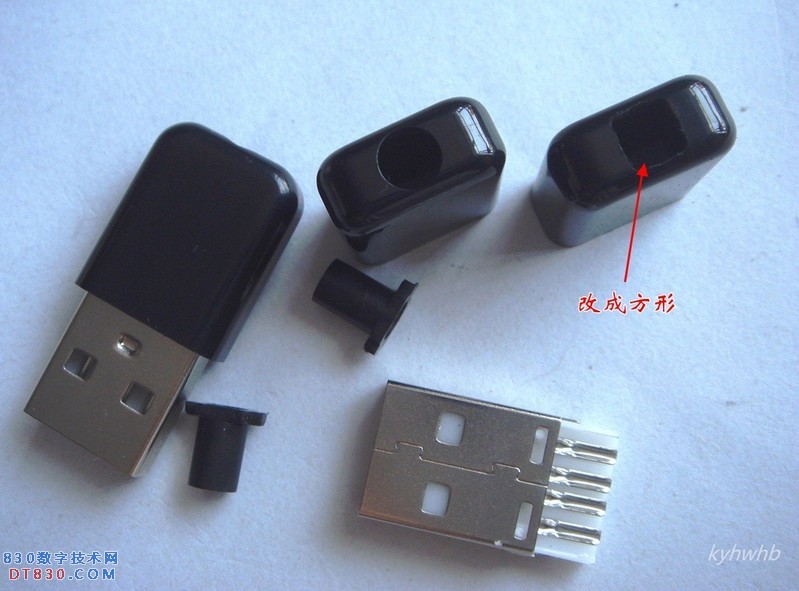

硅胶线开尔文夹

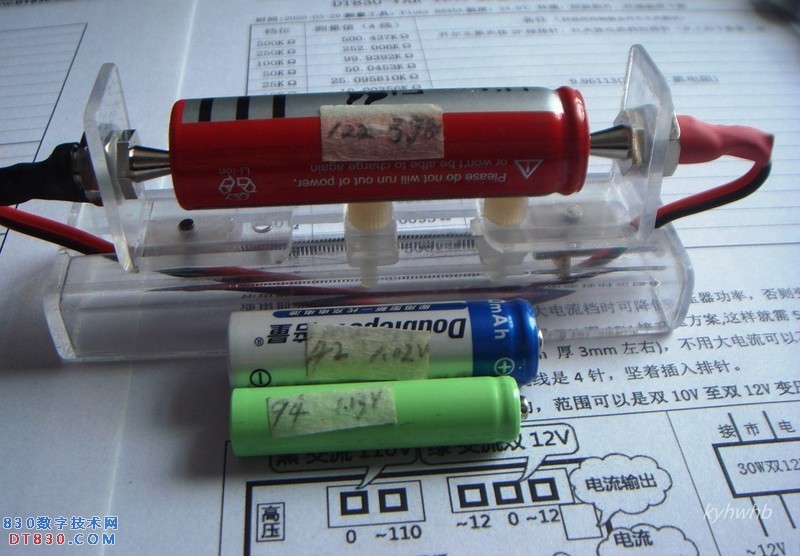

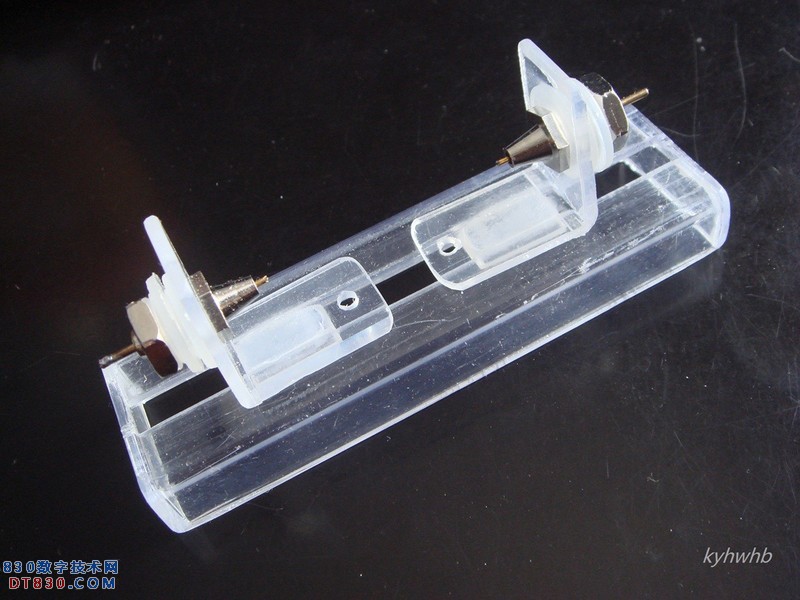

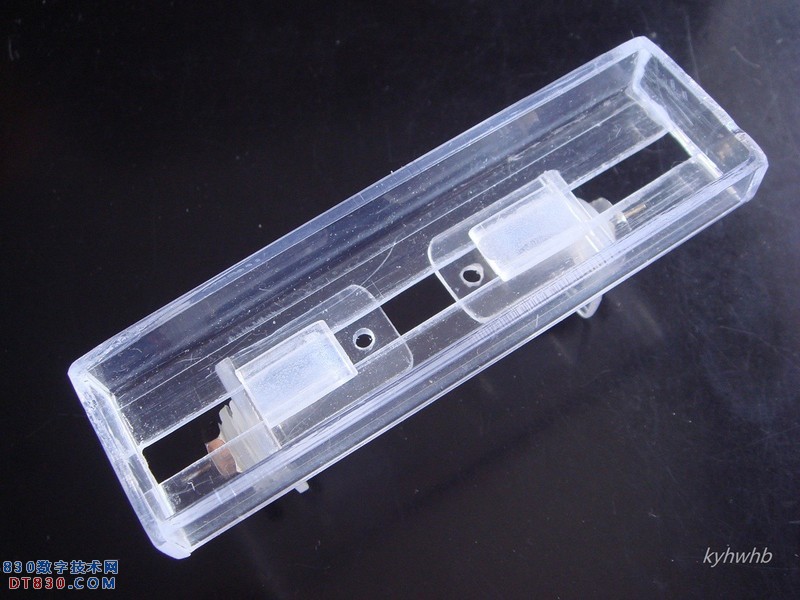

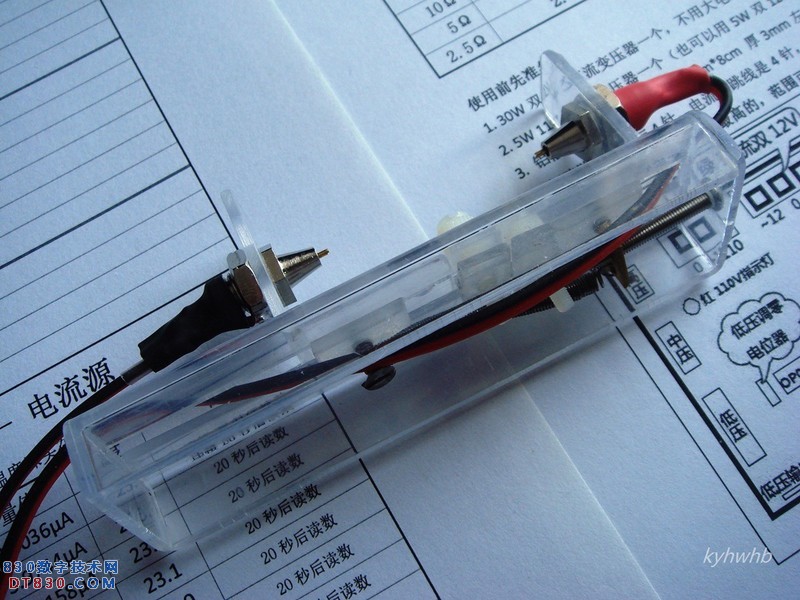

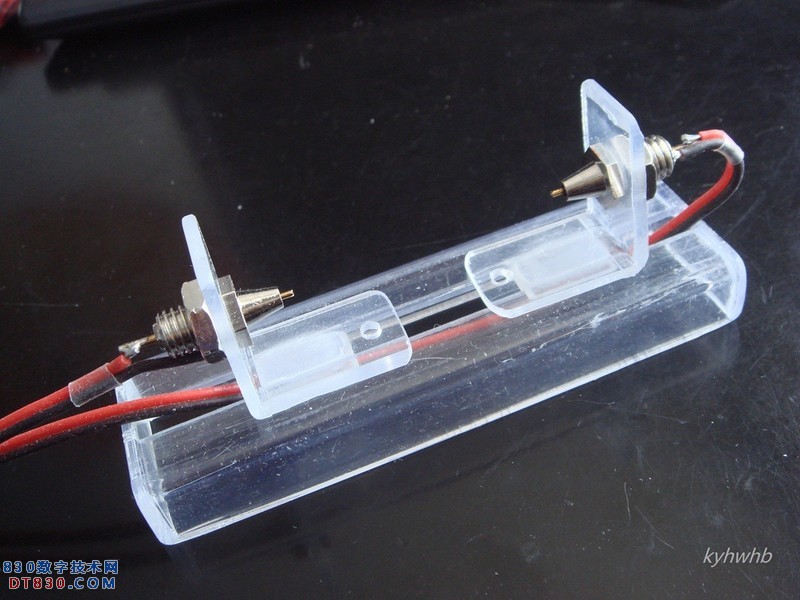

电池内阻测试架，塑料架来源于录像带的盒子，分割后502胶水粘合

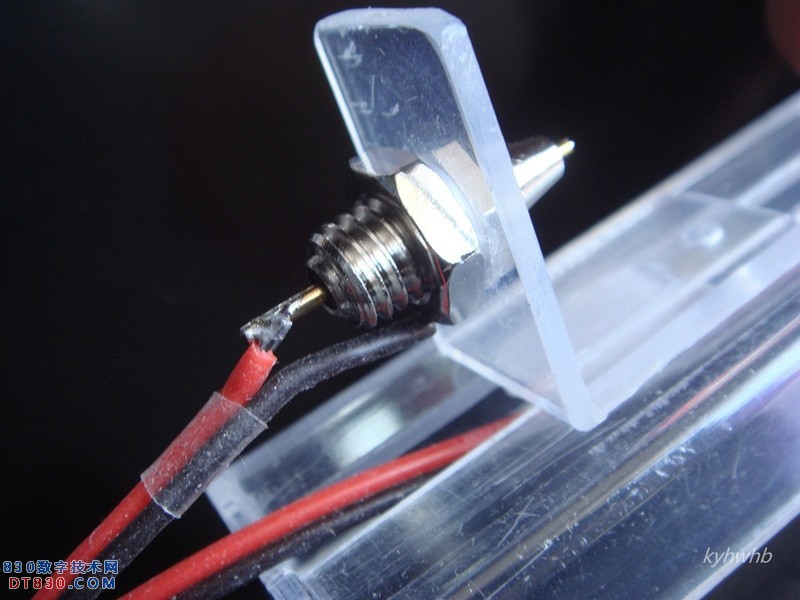

用的2个正极探针，红包后2元左右相对便宜些

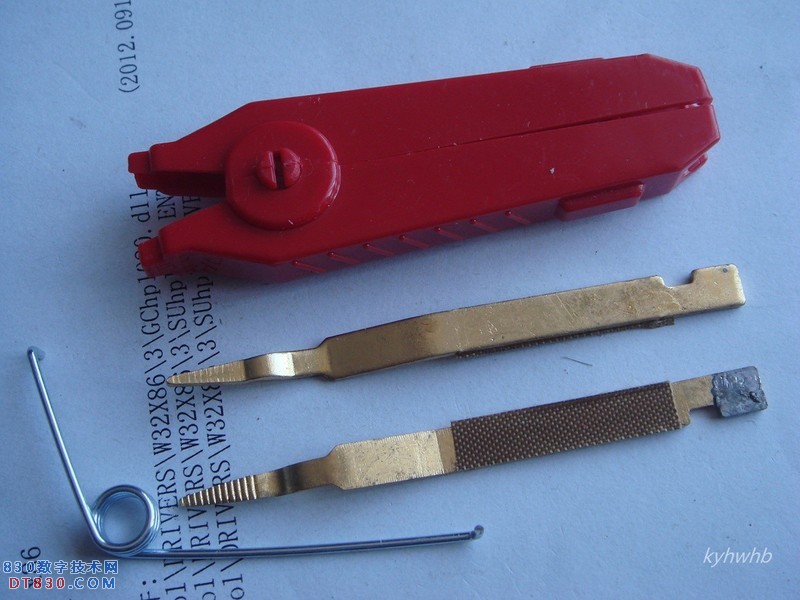

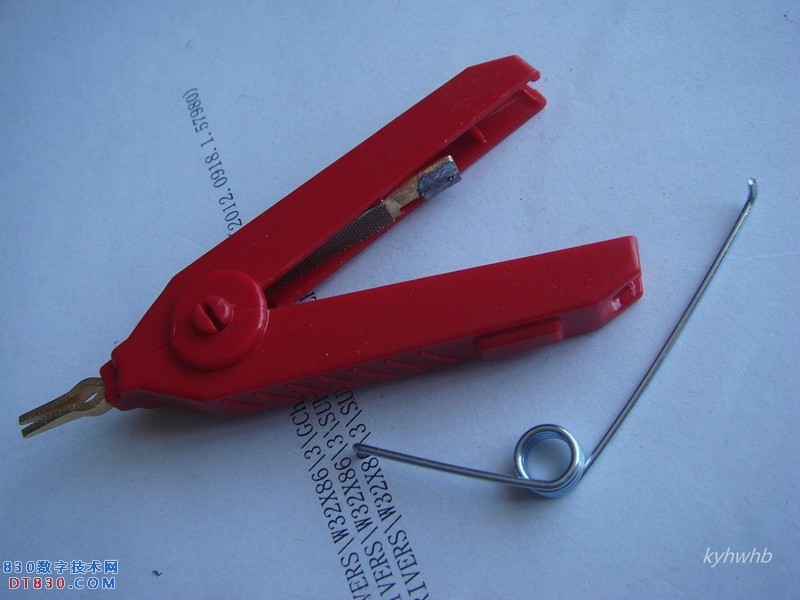

负极用一段弹簧拉伸

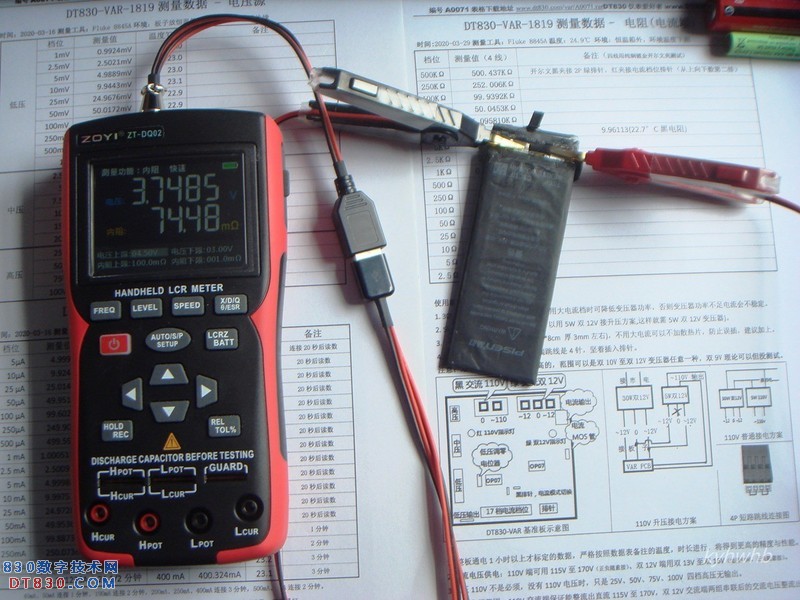

实际应用展示

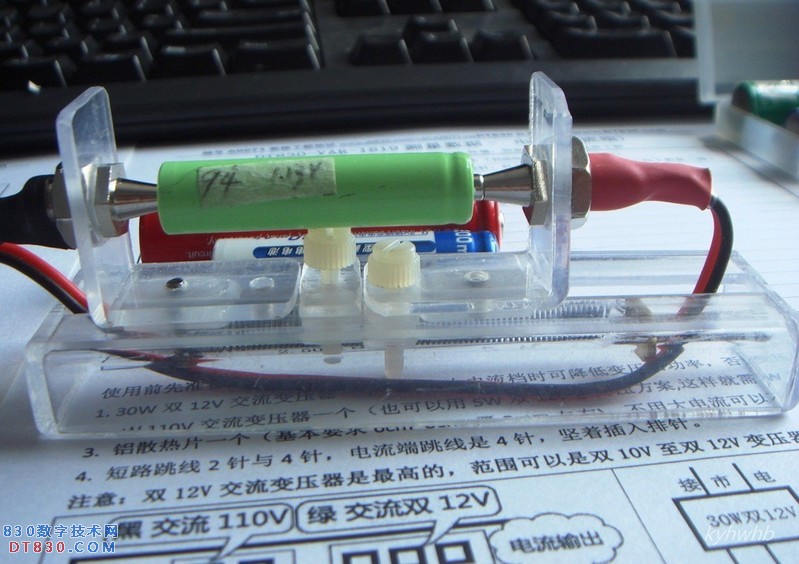

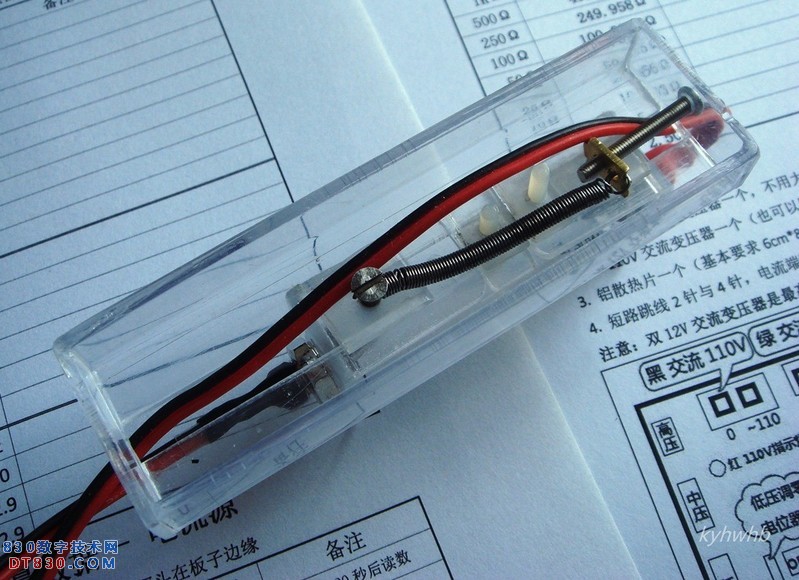

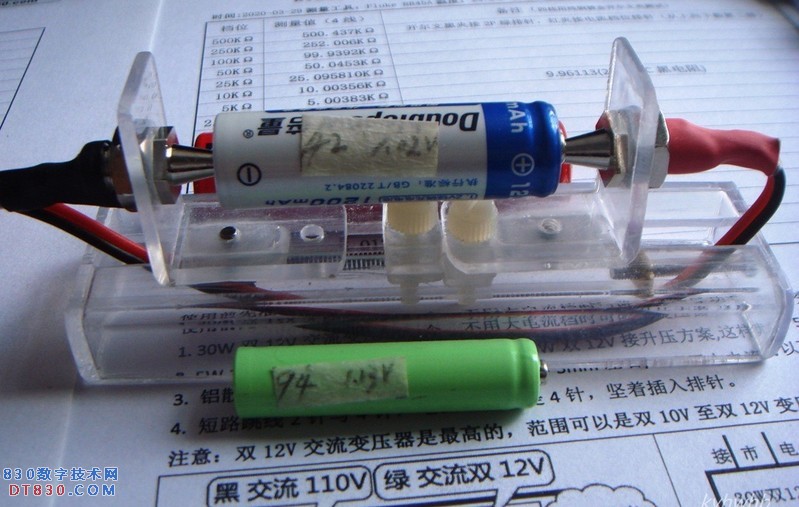

AAA电池测试，下面中间螺栓高低可调起支撑电池作用，右侧螺栓固定正极探针可调位置


AA电池测试

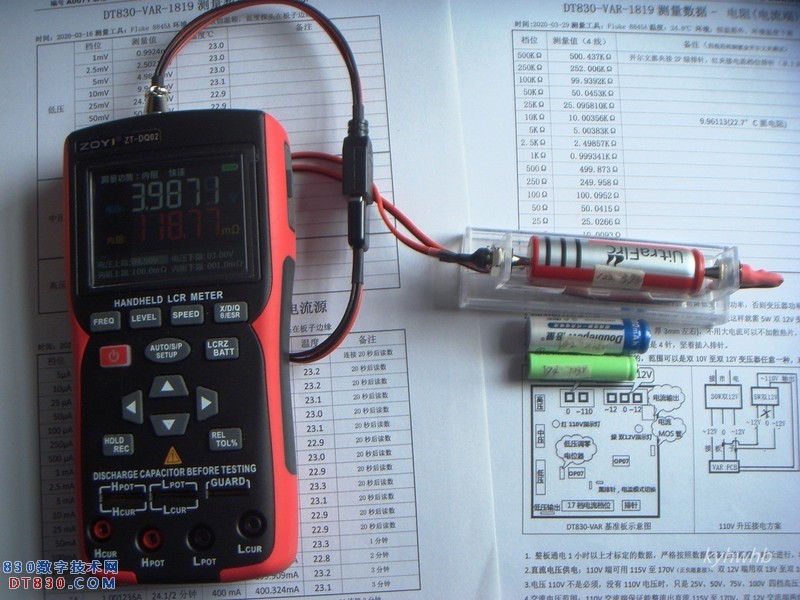

18650电池测试



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（7）

kyhwhb 楼主     数字大神 2025-6-19 16:19:52

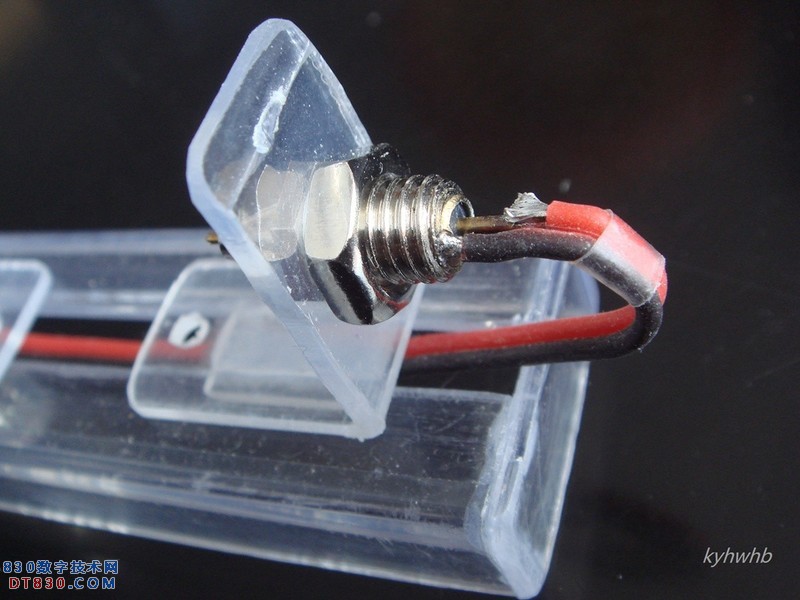

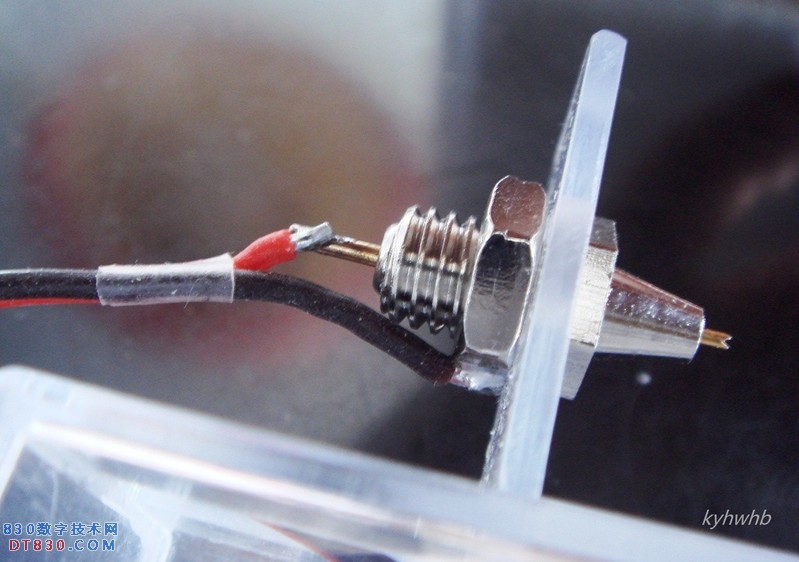

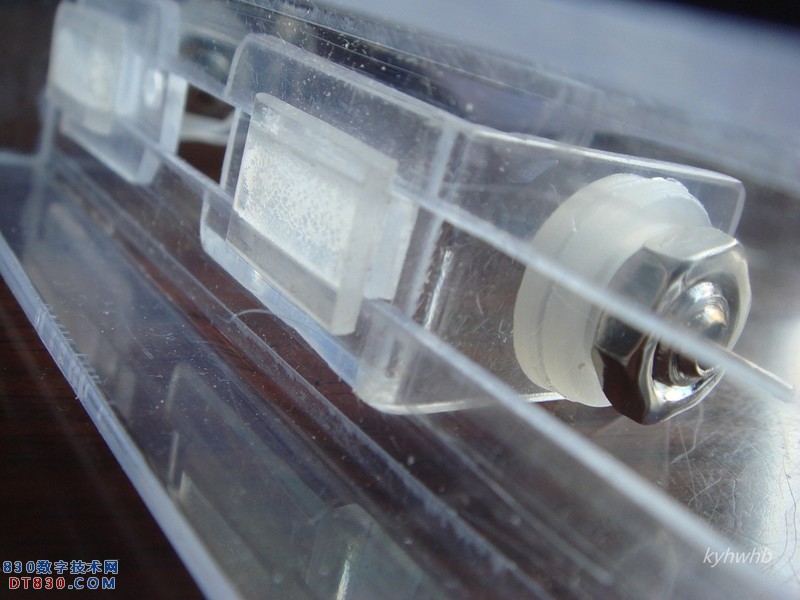

部件细节展示























2025-6-19 16:19:52 回复
wgsd 数字大神 2025-6-19 21:52:46
做的不错，比夹子测试的更准确，感觉触点支架用金属做更好些，或者用厚点的塑料，看图片会有些软，太单薄，施加的压力不够会影响接触电阻。
2025-6-19 21:52:46 回复
fslichong 数字王者 2025-6-19 22:28:26
这个相当的漂亮，用起来很方便
2025-6-19 22:28:26 回复
勇闯沙滩 数字大神 2025-6-20 09:41:33
做的很细致，用USB口很方便。
2025-6-20 09:41:33 回复
kyhwhb 楼主     数字大神 2025-6-20 10:47:40
wgsd 发表于 2025-6-19 21:52
做的不错，比夹子测试的更准确，感觉触点支架用金属做更好些，或者用厚点的塑料，看图片会有些软，太单薄， ...

略显单薄，负极那段弹簧强度不高，还能承受。实际使用同时用手辅助按压正负来保证更可靠接触
2025-6-20 10:47:40 回复
28o746229 数字小子 2025-7-24 08:39:10
为啥不直接电池架和开尔文线尾端都直接上xs10航空公头呢?还要用usb多此一举?
2025-7-24 08:39:10 回复
喜欢就好 数字精灵 2025-9-19 21:44:41
楼主手艺了得，做的测试架漂亮。
2025-9-19 21:44:41 回复
