众仪（ZOYI）ZT-XR1电池内阻万用表简要开箱分享

众仪（ZOYI）ZT-XR1电池内阻万用表分享

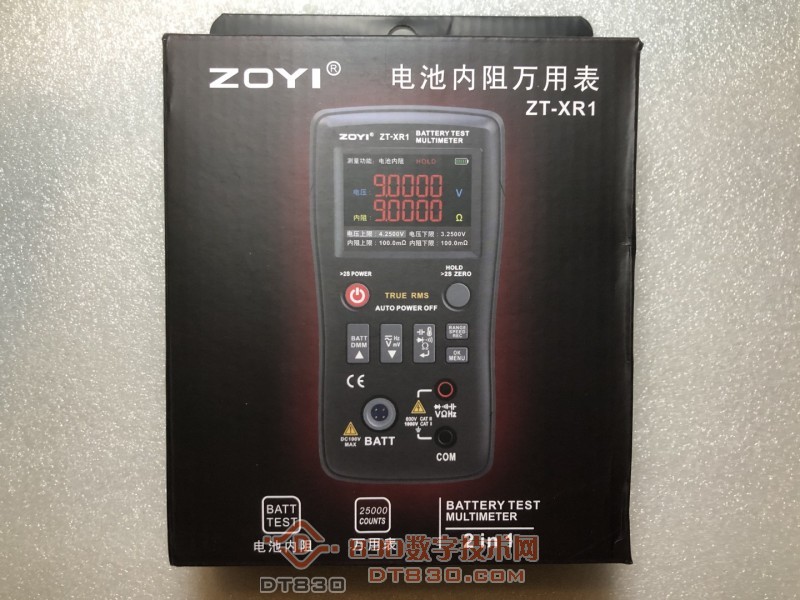

不知道我这是不是论坛举办的“第二次众仪ZT-XR1赠送活动”第一个收到表的，今天白天就一直关注物流信息，下班连跑带颠的往驿站跑过去取件，没错了就是它，已安检

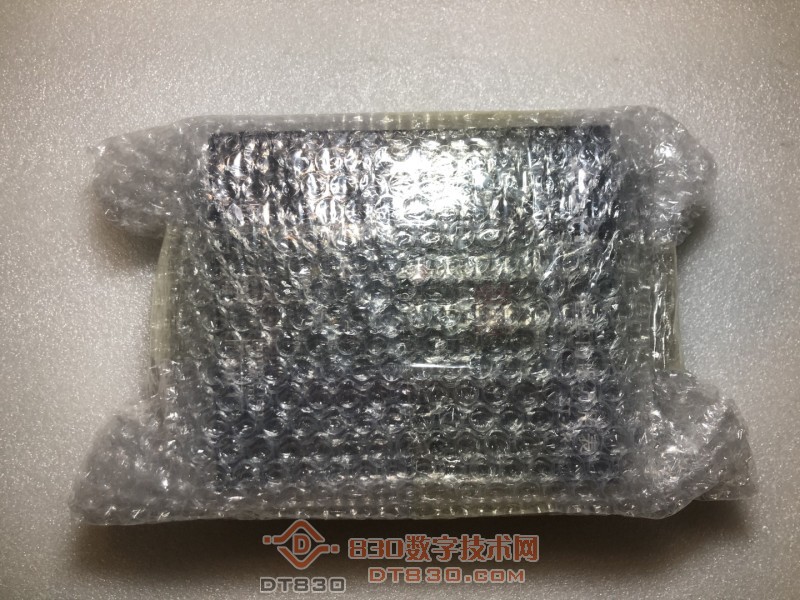

简单拆开，包装盒外面额外套了气泡纸，还是很稳妥


之前看到过其它朋友开箱，配件还带的不少，没想到拆开就这么小个盒子，符合自己对便携的追求

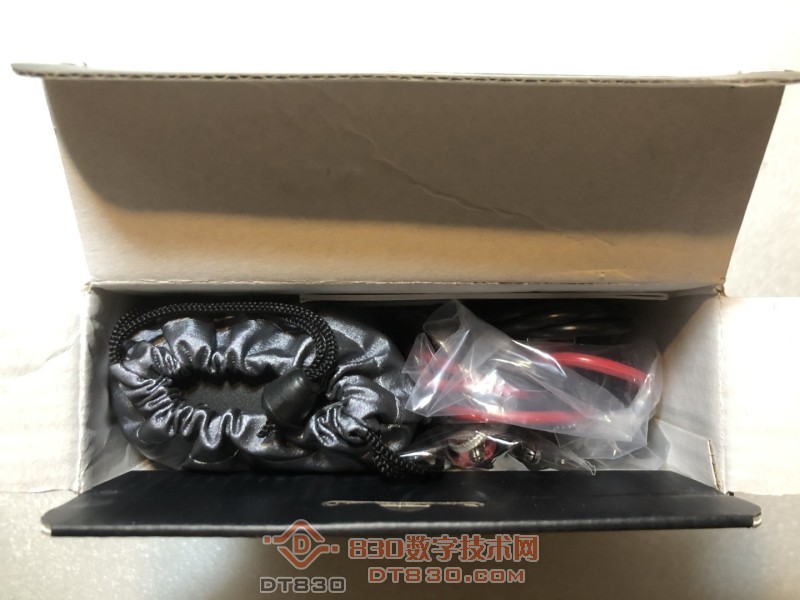

开盖先看了下到底是怎么装进去这么多配件的，布局还是挺规整

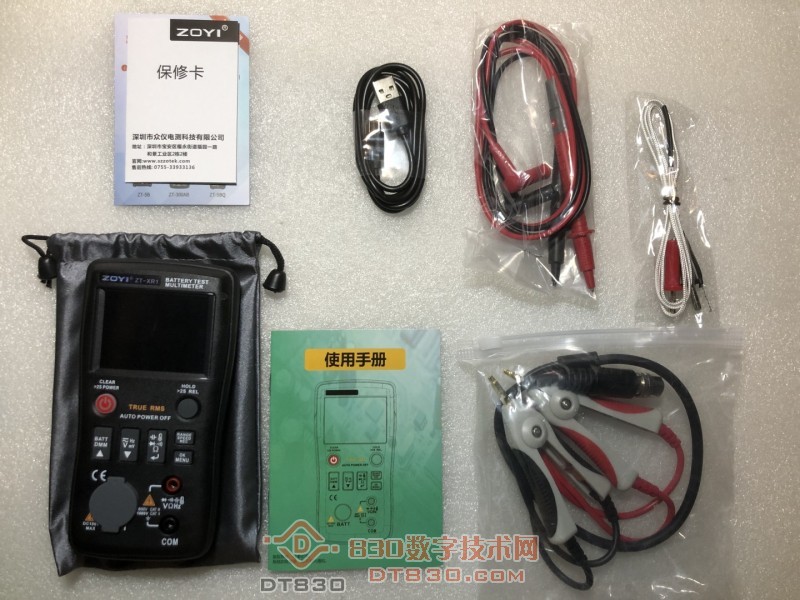

一股脑全都掏出来，东西可真没少塞，万用表，表笔，开尔文夹具，充电线，热电偶，保修卡，表放在了一个束口的小袋子里做防护，还是很到位，说明书全彩印刷，质感也不错，内容通俗易懂，满满一盒子够超值

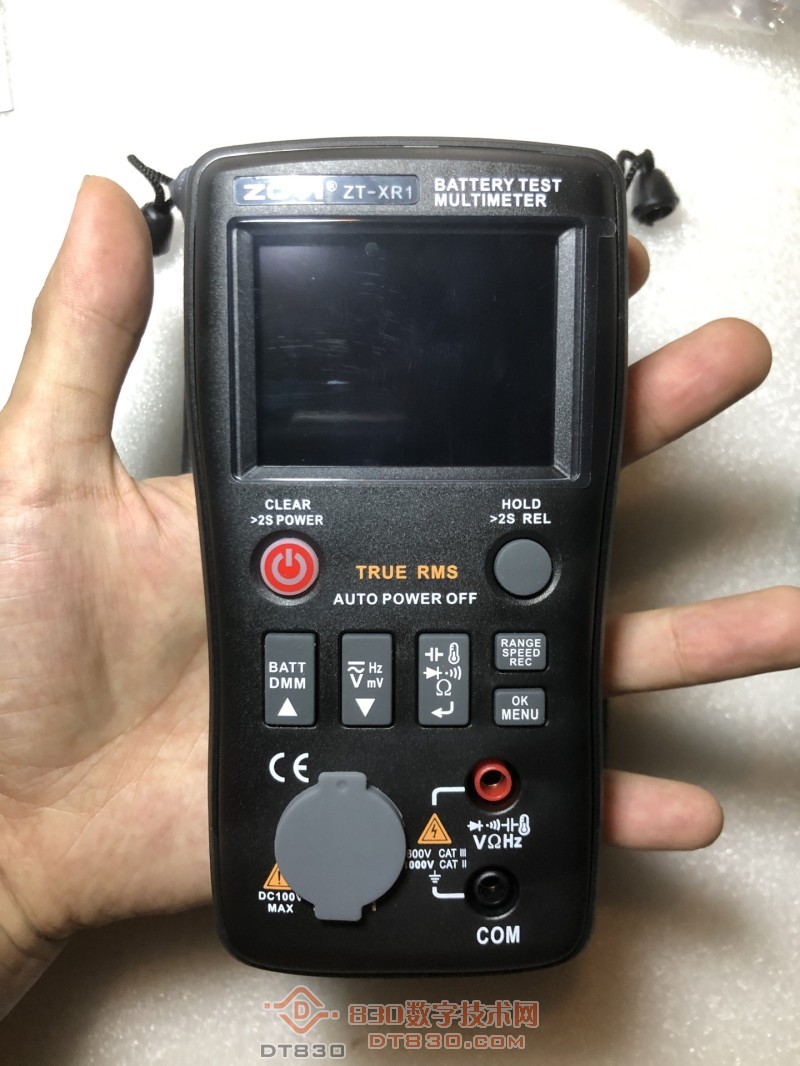

看图片看视频远不如自己看实物，拿到手里，是真的小巧，一只手就能握住，电池内阻测试接口使用橡胶塞进行了防护，下面内容尽量客观的对自己拿到的这款众仪二合一仪表进行介绍，之前用过众仪ZT08和AN101的卡片表，还有其它品牌都已转盘换挡为主，感觉这种全按键的设计相比传统转盘设计还是有它的特点和优势，避免了转盘弹片接触不良，使用中可以更方便的进行单手操作，也可以把体积做的尽可能小，集成度更高，系统菜单支持背光亮度调节，蜂鸣器音量调节，自动关机时间调节，锂电池供电确实方便不少，也避免了漏液

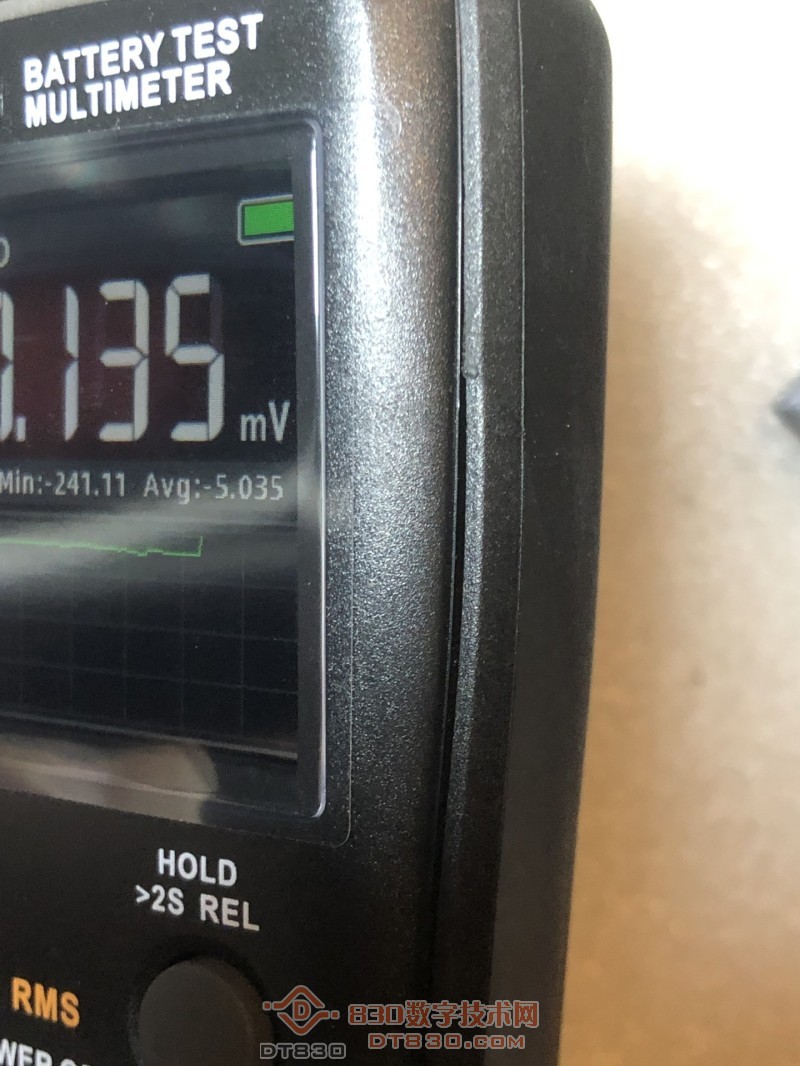

这里对此表外壳发现的问题现象做如实描述，屏幕透明塑料壳按压会下陷，不牢固，屏幕内部有灰尘，仪表上下外壳“严丝不合缝”，两侧存在较大缝隙，外部异物灰尘更容易进入，如果能做成常见的U型槽上下外壳，会更坚固，密封性更好

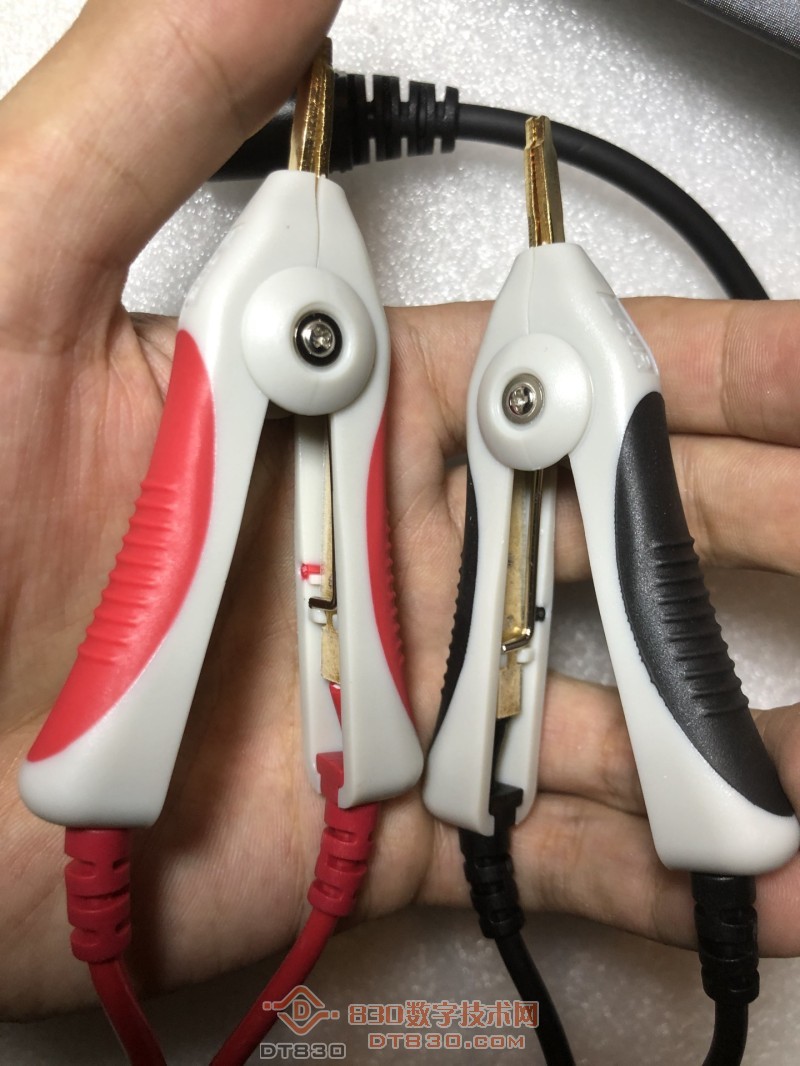

接着从自封袋中拿出来专门为测量电池内阻配套的开尔文夹子，自己有同惠的电桥，众仪这个夹子的做工和同惠不相上下，细节无毛刺，处理很到位，并且线材是硅胶材质，很柔软，低温也不会硬

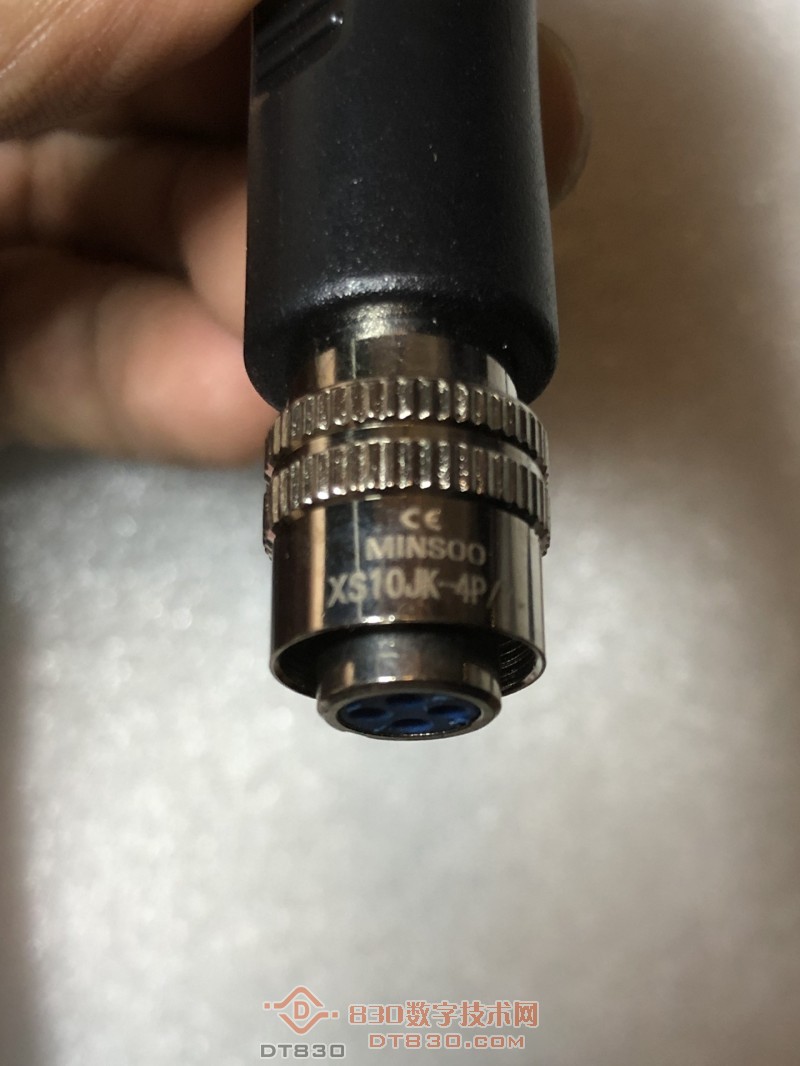

与表相连的接口采用的航空插头，这里把型号列出来，XS10JK-4P，过后准备再买个同规格插头改装个圆柱电池测试架，扩充电池内阻测量方式

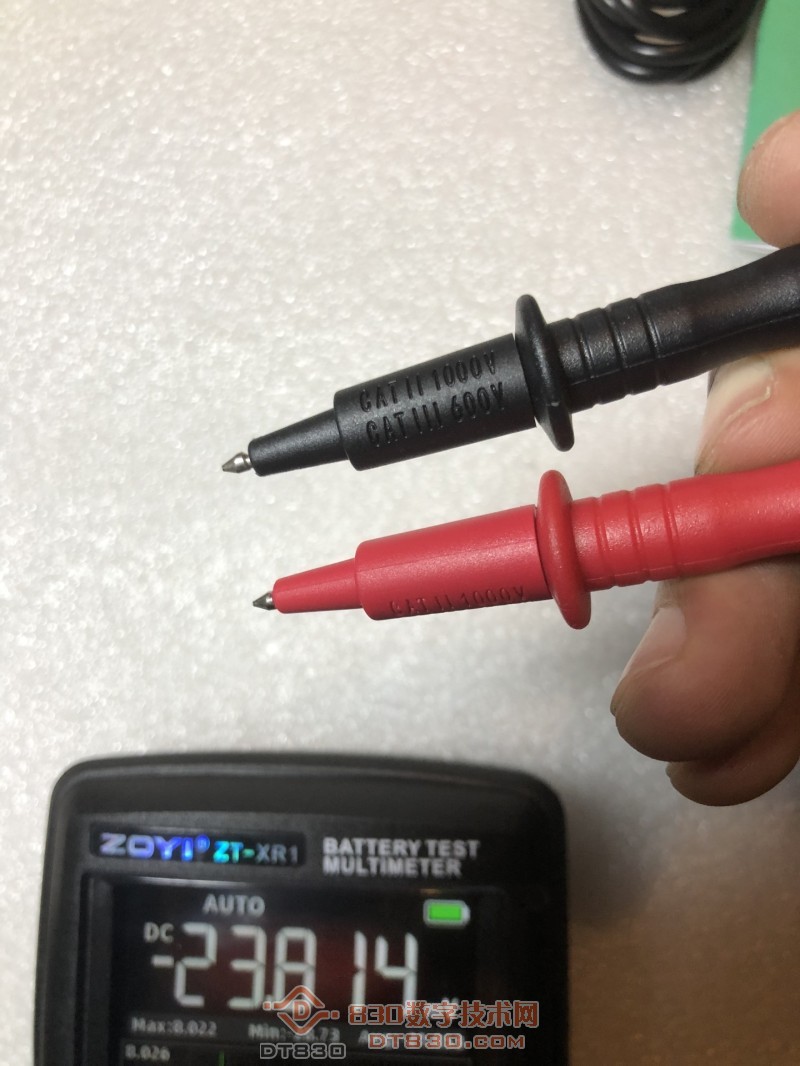

配套的表笔很苗条，细节处理也不错，并且线材也是硅胶线，完美，柔软天气冷了也不会变硬

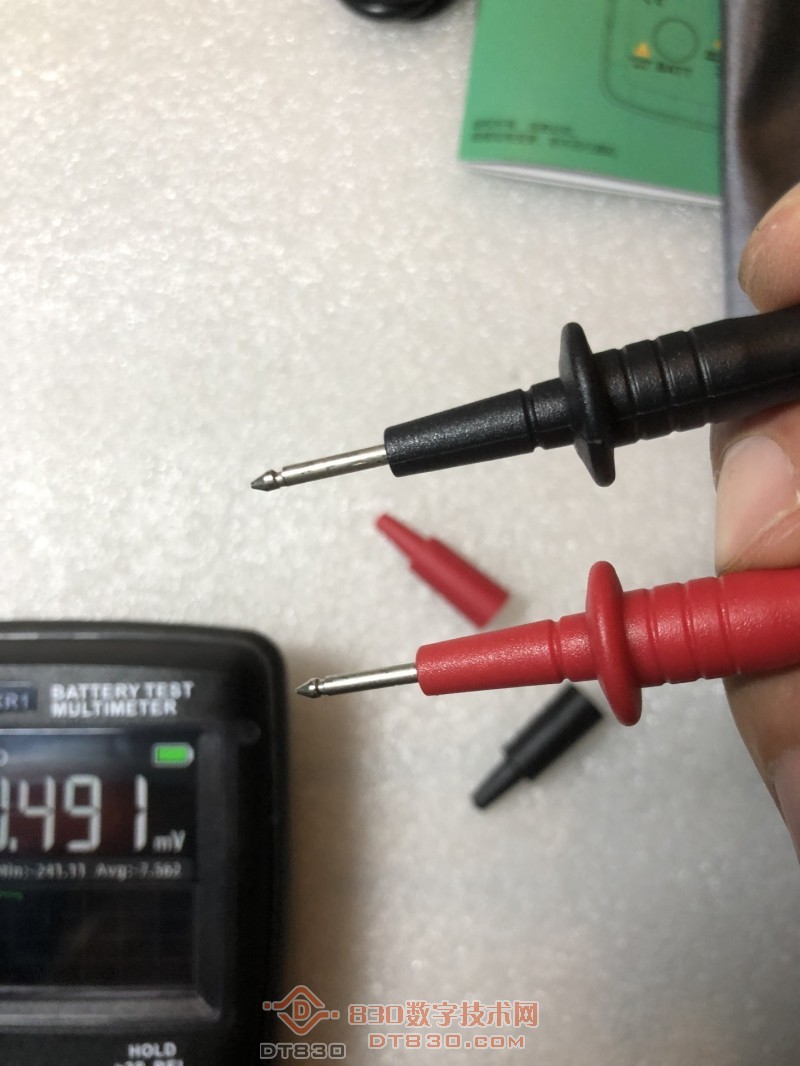

表笔顶部插针也有防护帽，提高测量安全性，并且安装牢固，也方便取下

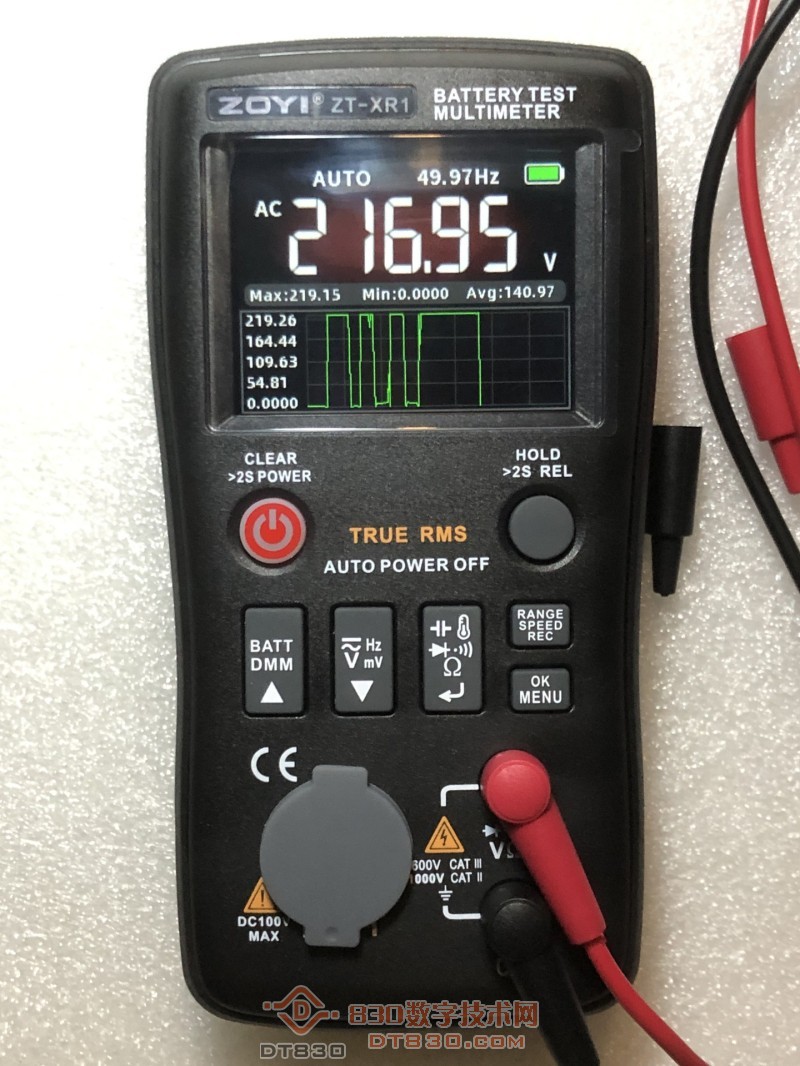

取下防护帽简单测量了下市电，频率和电压可以同时显示，这个趋势图如果可以联机导出或者有上位机支持会更实用，毕竟新上市，期待后续有固件更新，支持和带来更多功能

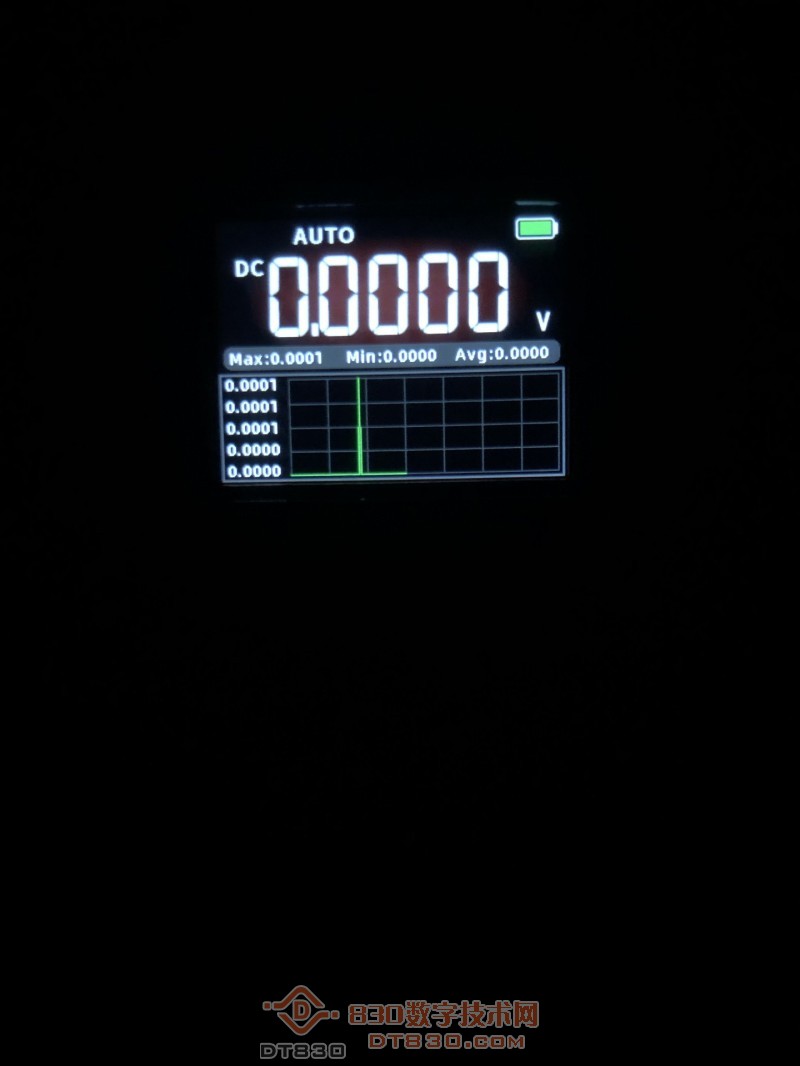

哦，对了，第一次接触用彩屏的万用表，清晰度没得说，主要是背光与传统表背光灯的方式有显著区别，这个可视角度非常好，关了灯看了下效果，显示效果完美

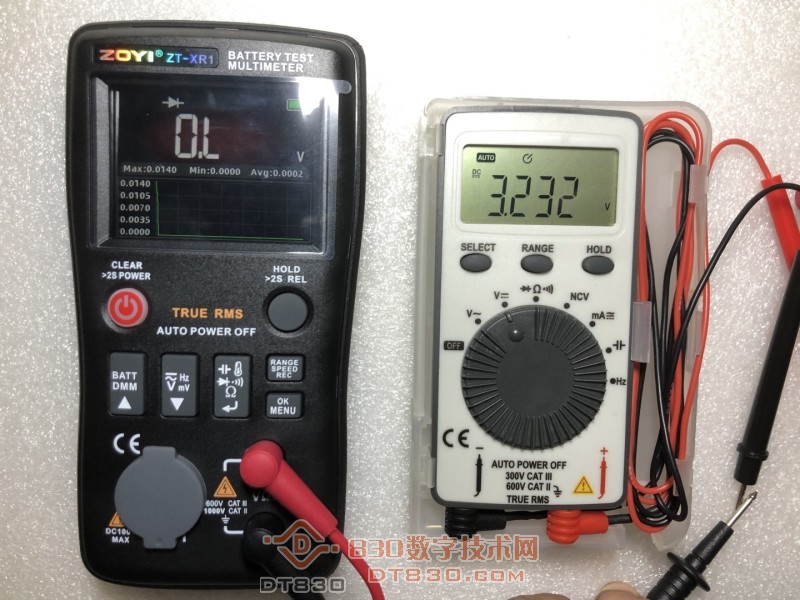

此表没有电流档，最开始关注的时候都没发现，平时电流档用的不多，也无大碍，人无完人，表也没有完美的，针对的市场群体不同，测内阻更方便了，单一功能的表很容易用一次或者几次就很少再用了，整合更适应现在市场吧，用自己的另一块小表测了下二极管档开路电压，点亮LED是完全没问题的

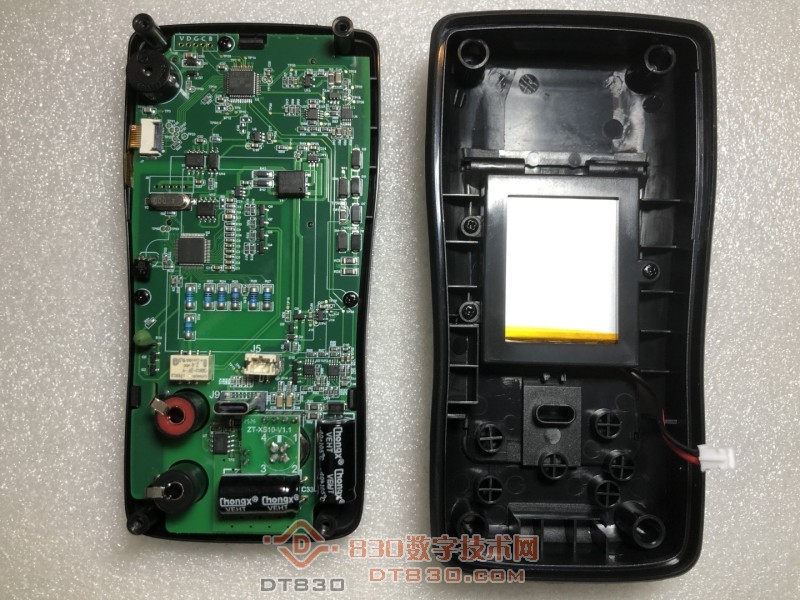

有了前人经历，也小心的拆了外壳瞅了瞅里面，主板干净整洁，很规整，就不再深入拆解了

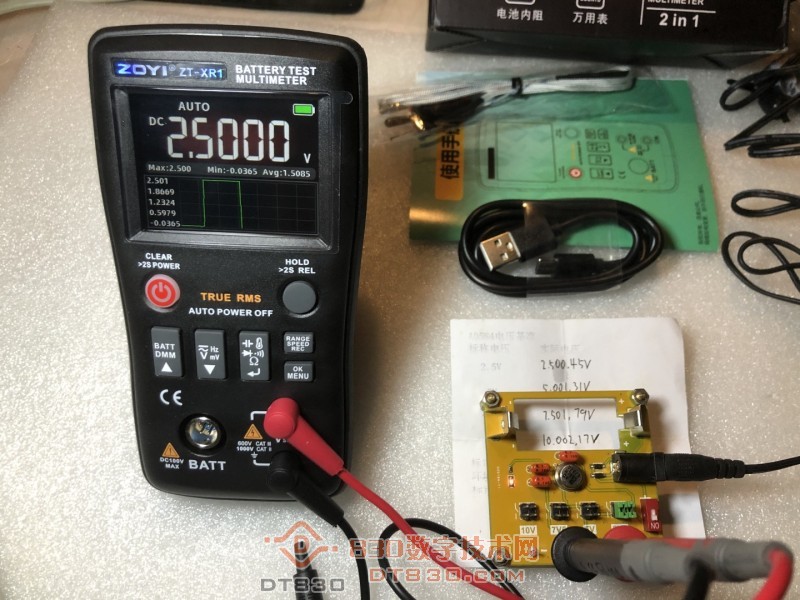

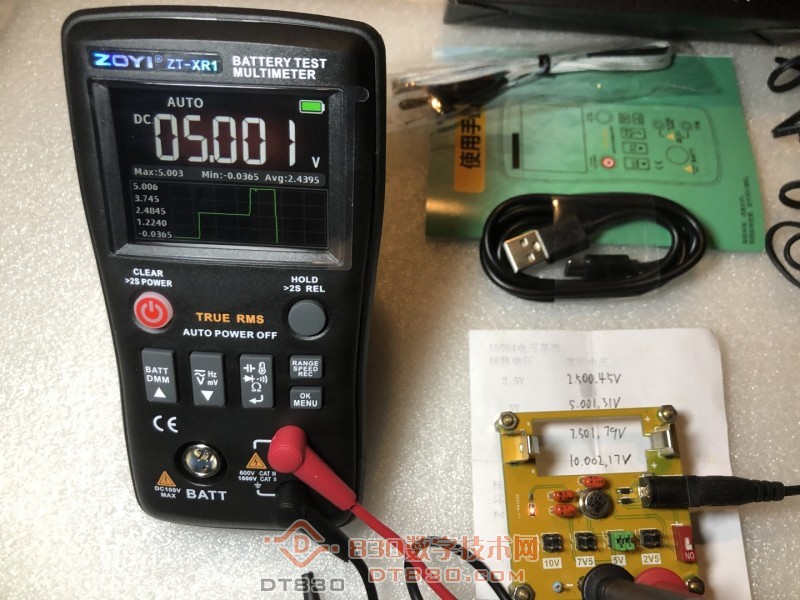

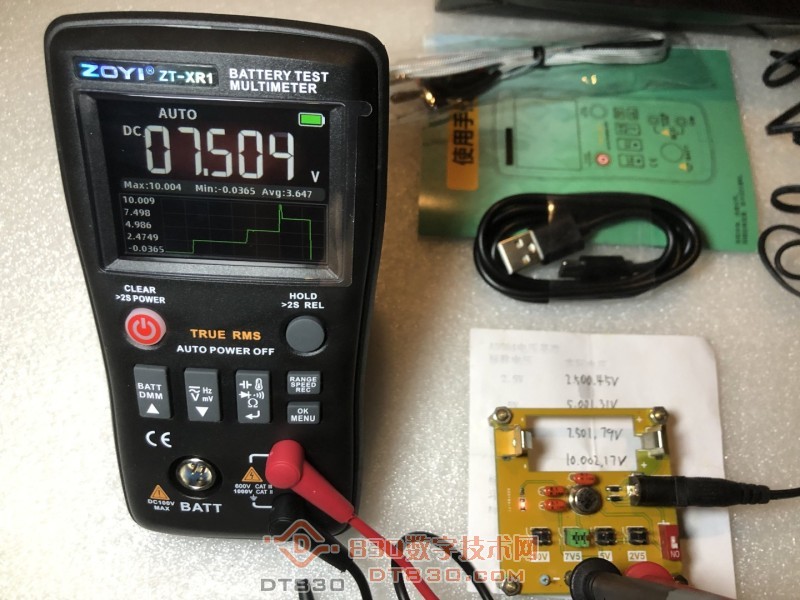

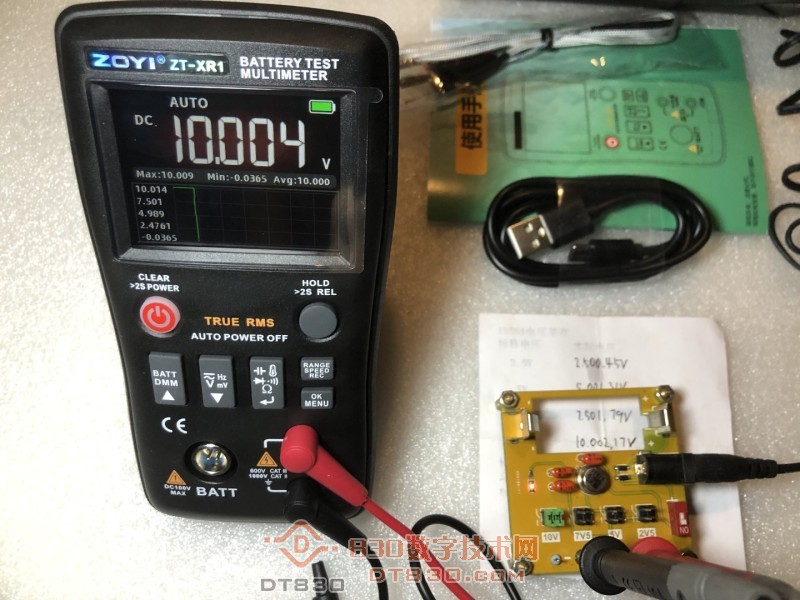

拿出自己唯一的小基准测了下2.5V、5V、7.5V、10V这四个电压精度，范围窄，也不能体现表更全面的性能指标，但是从结果来看，日常使用精度 足够了，等过段时间天气冷了再拿出来测测


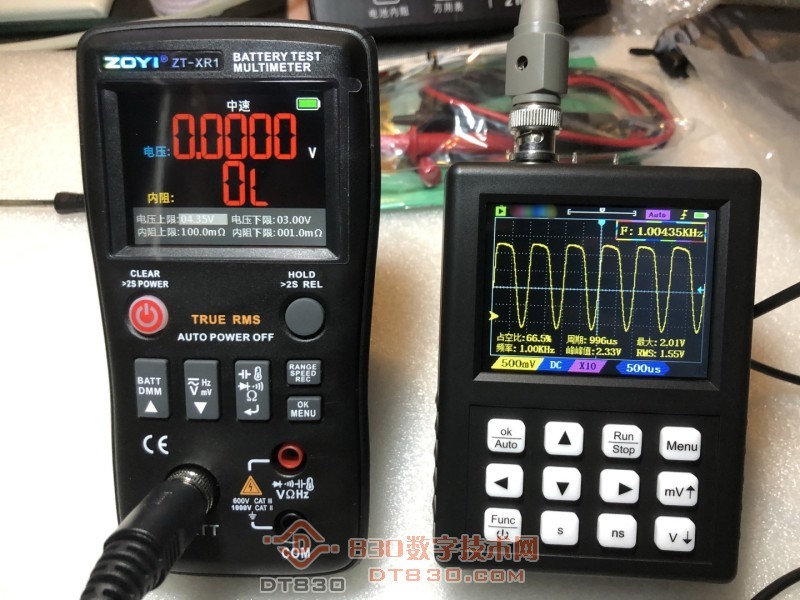

帖子最后专门测试了下该表电池内阻档位的输出波形，业内电池内阻一般都取1k的正弦波进行测量，实际测量结果如下，频率很准，波形有点畸变，应该是无伤大雅吧


此贴至此结束，再次感谢43545提供了这次物物交换的机会，也希望大家能够更多的参与论坛的建设和讨论中来！

-------------------------------------------------------------------------------------------------------------------------------------------

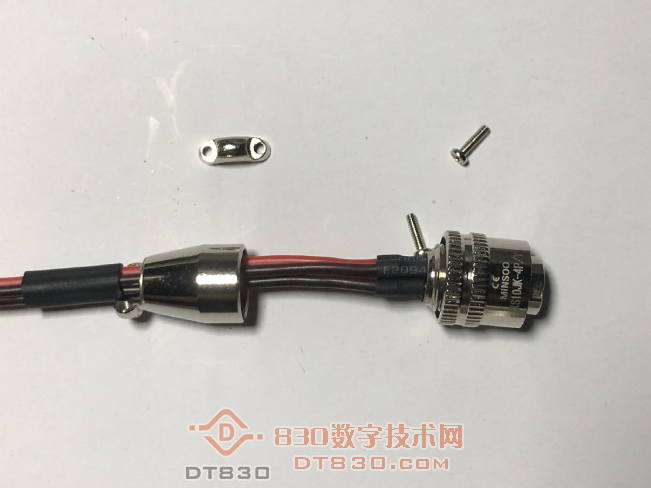

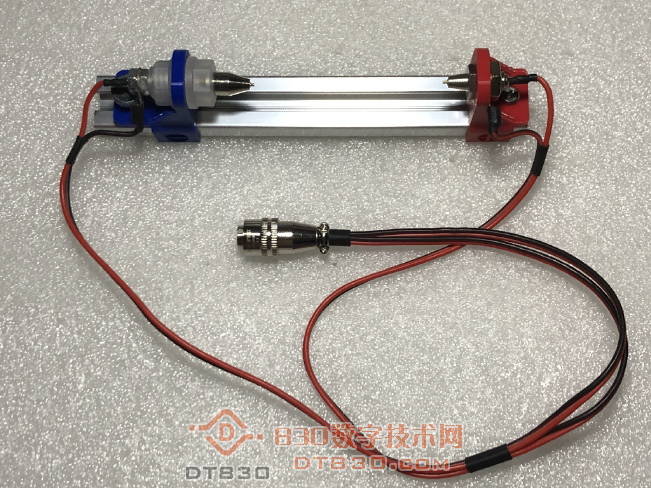

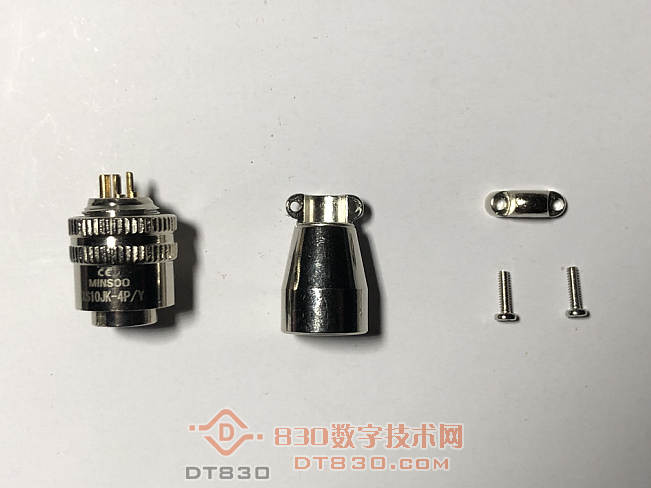

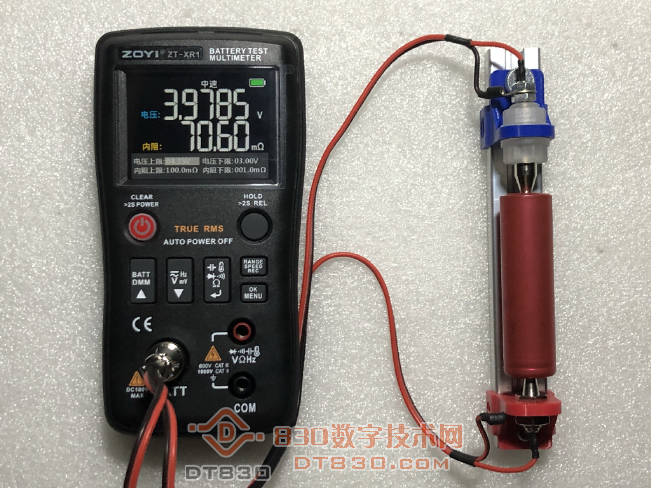

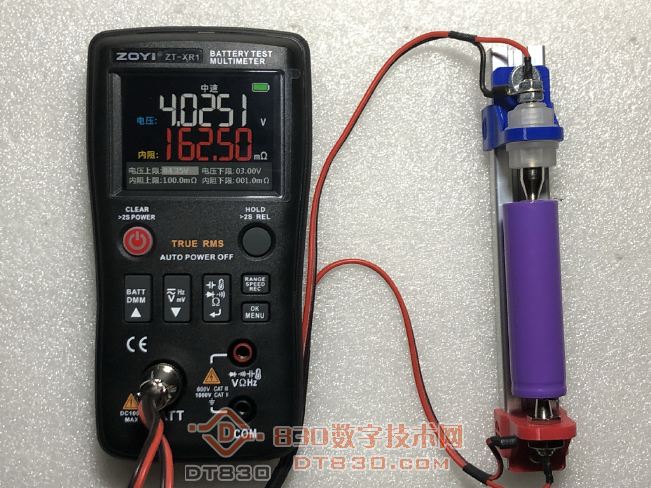

更新一下，新买的连接器插头到了，和仪表原厂使用品牌一样，敏烁电子（MINSOO），XS10JK-4P母头，推拉自锁小型连接器，做工不错，拆开样子 这里把连接器引脚与测试架电极对应定义列举出来，连接器引脚序号在接插件旁边有数字标记 连接器1脚：Hcur（电流激励高端，对应测试夹正极外部圆环） 连接器2脚：Hpot（电压取样高端，对应测试架正极中心探针） 连接器3脚：Lpot（电压取样低端，对应测试架负极中心探针） 连接器4脚：Lcur（电流激励低端，对应测试架负极外部圆环） 焊接前在导线上方分别套了φ2热缩管，完成后对焊点热缩绝缘，外壳半月夹处导线外部套了一段φ5热缩管，保护线缆 焊杯纯铜，很容易上锡，焊接完成，装好半月夹固定螺钉 找了一个体质不大好的18650锂电池测试了一下，电压内阻直观显示 下面这个是报废的，重量特别轻，又捞出来上架子测试了一下，回个炉 有了测试架，扩展了精确测量圆柱锂电池的使用场景，开尔文夹具更适合带极耳的锂电池，也方便了今后锂电池配组筛选，结束后又把表拆了一遍，清理了下屏幕里的灰尘，经过拆解和几天的使用，还有以下几个期望： 1、内部液晶屏边框或者对应正面外壳四周如果能粘一圈EVA泡棉，就能够改善震动和杜绝屏幕进灰的可能； 2、万用表PCB设计工整，采用了众多隔离设计，通过拆解观察内部直插件助焊剂未清理，有锡渣残留，好像大多品牌均有这个问题，助焊剂至少绝缘，锡渣还是要控制，按钮手感很舒服，随机配件质量也都相当不错，如果机身外壳能设计更加贴合和坚固一些整体会更好（电源开关和HOLD按钮两侧外壳缝隙较大），结构还有待改进； 3、万用表蜂鸣档实测响应较慢，不知道这个情况是否可以通过固件解决，最愿意看的就是每次固件更新解决了什么问题带来了什么新功能，众仪官网只提供固件并不提供更新日志，好在本站坛主既及时发布固件更新又提供更新日志，歪瑞顾得； 总体对众仪这款ZT-XR1型号的表很满意，性价比确实相当高，如今仪器仪表特别是高端市场基本都是进口品牌的主场，个人对于国产仪表的观点是，只要是用心做产品，我相信大家是愿意为此买单的，就怕厂家心思都花在花里胡哨的外观上，忽视基本指标，也许是要求太多，更是期望，也相信众仪未来一定可以做的更好搞了个电池架，感慨有点多，也期待大家踊跃讨论，发表观点

恭喜换表，电池内阻测试很实用的。

我位置北纬50°35'，应该是最远的地方了

恭喜恭喜

此表非常实用，我用它已经检测了100多个18650了。。。应该必备一台。

恭喜恭喜

恭喜恭喜，我的估计明天也能到了。

恭喜恭喜，我的也到了

更新电池测试架制作内容

这个帖子不错，可以给待备的参考。

lizuolong618 发表于 2025-9-6 23:08
更新电池测试架制作内容

使用的硅胶线是AWG22规格吗？

kyhwhb 发表于 2025-9-25 09:40
使用的硅胶线是AWG22规格吗？

硅胶线我用的是20AWG的，正好手里有现成的，关于测试架导线的选择是这样，只是测试内阻，对导线线径其实并不敏感，只要四线就可以，如果是测试电池容量的放电仪器，电流线要尽量短粗，电压线也无要求，可以参考

用测试架测圆柱形电池方便多了，感谢分享
