众仪（ZOYI）ZT-XR1电池内阻万用表配置调用功能介绍

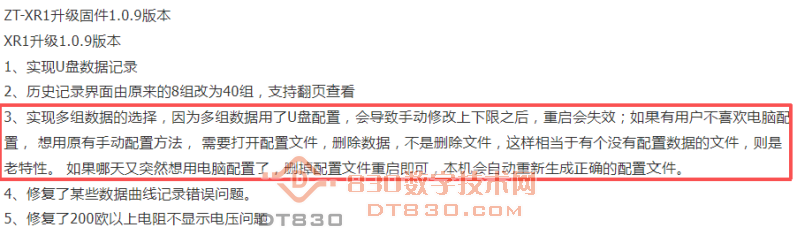

最近一直在研究众仪XR1的各种功能，也越来越喜欢这个小表，从里到外，硬的搞差不多了，又琢磨了下软的，事情来源于前一阵坛主发布的XR1最新1.0.9版本固件更新日志




第1、2、4、5项还算好理解，第3项虽然也是汉字，但是一直没明白到底说了个啥这几天经过折腾，下面把这第3项内容要表达的含义、前提条件和具体实现方法一一列出，供坛友参考。

一、更新日志第3项表达内容：
支持XR1仪表在内阻仪模式快速切换配置项，可以理解为通过提前设置好电池配置文件（通过提前预存多种类型的电池电压，内阻范围），实现使用过程中方便，快速调用。

在这之前我们测试电池内阻时，通常需要提前对电池上下限电压和内阻在万用表菜单上做基本设置，作为筛选条件，电池参数符合则屏幕已白色字体显示测量结果，如电压和内阻任意一项超出设置参数，则屏幕以红色字体显示，非常醒目，逻辑没毛病，但是仪表上设置，来回切换设置项，挪小数点，还是比较繁琐，需要花不少时间，这里不考虑部分人从来不设置，上来就测，根据经验判断筛选电池的情况

二、实现更新日志第3项功能前提条件：

既然是固件更新日志列出来的，那前提条件肯定是要把手中的仪表固件更新到1.0.9版本，固件文件下载到这里：https://www.dt830.com/forum.php?mod=viewthread&tid=8288，升级方法这里针对说明书内容补充说明，不再配图。

固件升级
1、仪表在关机状态下按住“HOLD”键不放手再同时按住“POWER”开机键，当屏幕显示“USB-Boot”字样提示后松开全部按键；
2、使用随机附赠TYPE-C数据线将仪表与电脑USB接口连接，打开我的电脑（win7以下系统）或此电脑（win7以上系统）中出现卷标为“BAT meter”的磁盘；
3、将准备好的升级固件粘贴到“BAT meter”的磁盘根目录，仪表将会自动升级（屏幕显示百分比），升级过程避免做任何操作；
4，升级进度进行到100%后，仪表会自动关机，移除USB数据线与电脑连接。

三、实现更新日志第3项功能具体方法：

1、仪表在关机状态下按住“POWER”键开机；
2、使用随机附赠TYPE-C数据线将仪表与电脑USB接口连接；
3、将我的电脑（win7以下系统）或此电脑（win7以上系统）中出现卷标为“BAT meter”的磁盘进行格式化（格式化参数保持系统默认）；
4、长按按住“POWER”键将仪表关机，保持USB数据线与电脑连接；

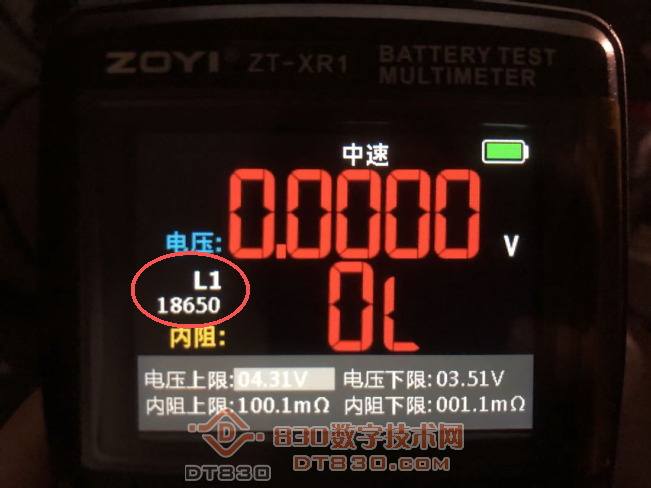

5、仪表在关机状态下再次按住“POWER”键开机，内阻仪左侧显示界面会比之前多出以下提示：



依次按仪表“回车”键可以在18650、21700、UPS、MOTOR、CAR之间切换（只做介绍，不是必须操作内容），同时屏幕底部电压和内阻参数也会随之变化，继续往下；

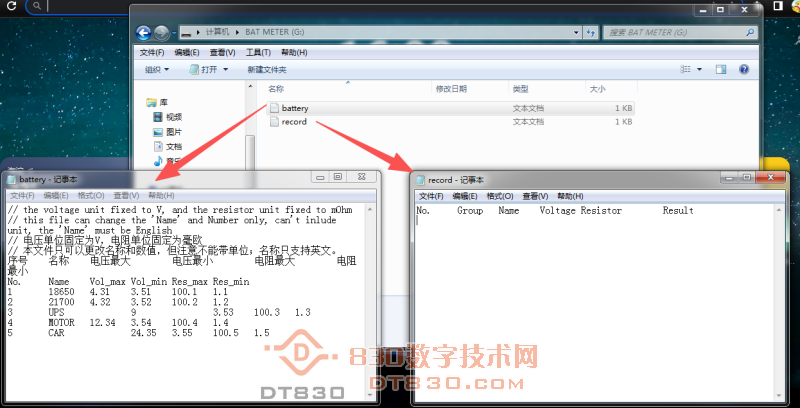

6、打开我的电脑（win7以下系统）或此电脑（win7以上系统）中出现卷标为“BAT METER”的磁盘，如下图



内部会出现“battery”和“record”两个文本文件，打开后如下图：

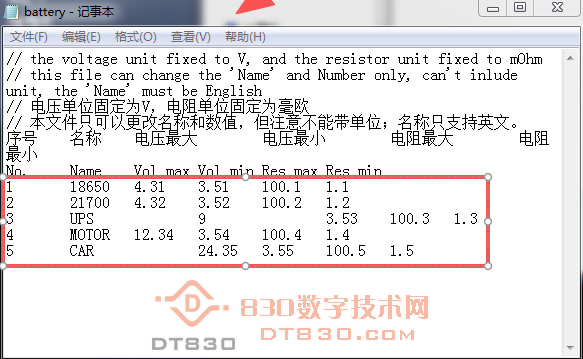

7、双击打开“battery”文本文档，注意阅读文中注释：

（1）电压单位固定为V，电阻单位固定为毫欧；
（2）本文件只可以更改名称和数值，但注意不能带单位，名称只支持英文。

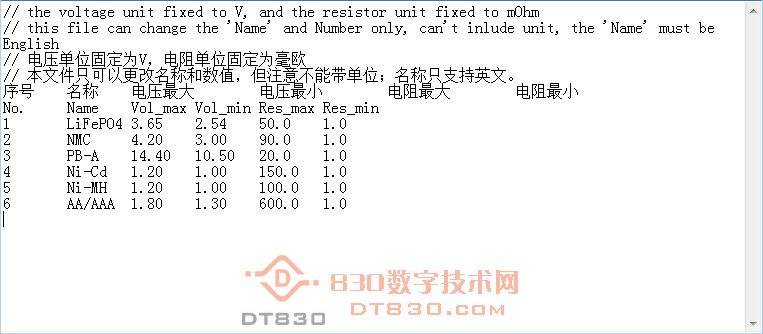

厂家预设了5种类型电池，包含序号、名称、最大电压，最小电压，最大内阻，最小内阻，我们可以根据个人风格，喜好对初始内容进行修改，或者按照格式继续添加新内容，只要内容符合注释要求即可，以下是我自己更改的各种电池电压、内阻参数，供参考




修改完成后保存并关闭“battery”文本文档；

8、长按按住“POWER”键将仪表关机，移除USB数据线与电脑连接；
9、再次长按按住“POWER”键将仪表开机，在内阻仪界面我们就可以通过回车键快速的调用我们预设的配置，实现对不同种类的电池进行测量；
10、至此1.0.9固件针对于XR1仪表内阻仪模式新增功能实现方法结束。
备注：根据这一阵对仪表的研究，磁盘内“record”文本文档应当用于存储内阻仪在记录模式的电池测量数据，本次并未做验证，在这之前记录数据仪表关机后自动清空的，能够支持保存就可以方便导出生成记录或者编制报告，很实用。

四、取消更新日志第3项功能具体方法：
如在使用过程中还是希望在仪表端手动设置参数来进行内阻测试，可以通过以下方法将此功能取消，恢复至初始状态

1、仪表在关机状态下按住“POWER”键开机；
2、使用随机附赠TYPE-C数据线将仪表与电脑USB接口连接；
3、进入我的电脑（win7以下系统）或此电脑（win7以上系统）中出现卷标为“BAT meter”的磁盘；

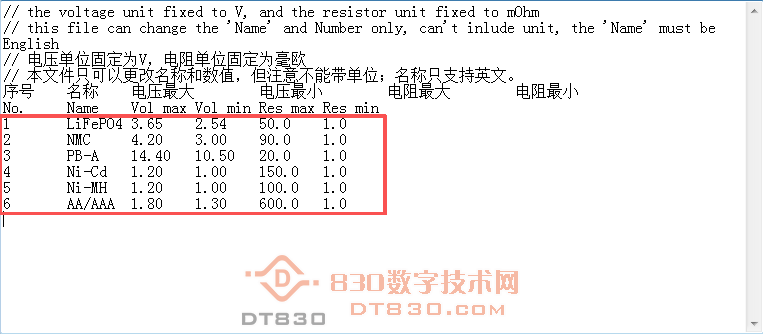

4、打开“battery”文本文档，将下图红框内数据删除：



5、保存“battery”文本文档并关闭；
6、长按按住“POWER”键将仪表关机，移除USB数据线与电脑连接；
7、仪表在关机状态下按住“POWER”键开机，内阻仪左侧显示界面恢复。


以上内容是这一阵对XR1的研究小成果，实现过程如果大家有不清楚地方欢迎大家跟帖探讨交流，把手中的仪表功能发挥出来，也期待下个版本固件更新能带来更多新功能，下个帖子再见

比较详细，是说明书补充

多谢指点，就是在等这个。。
