众仪（ZOYI）ZT-XR1电池内阻万用表部分典型参数测试

假期休息继续拿出XR1，测试了一些该表在特定条件下的典型参数值，看到一些进口仪表说明书也有类似数据，于是有了这个想法，测试过程移除了原机电池，重新做了个端子将主板电池插座正负极引出，便于外部供电，以下正文开始



一、开机功耗：
仪表可能更多的关注是工作状态电流，有了电流自然就有了功耗，有了电流数据，根据电池容量就可以推算出仪表的电池使用时间，这里取4.2V电压为基准进行测量，降低过电压结果基本无区别，XR1使用一块彩色液晶屏，相对肯定要比普通屏幕更耗电一些，不同背光亮度会直接影响工作电流，所以选取了3种条件作为基础进行测量，以下是结果数据

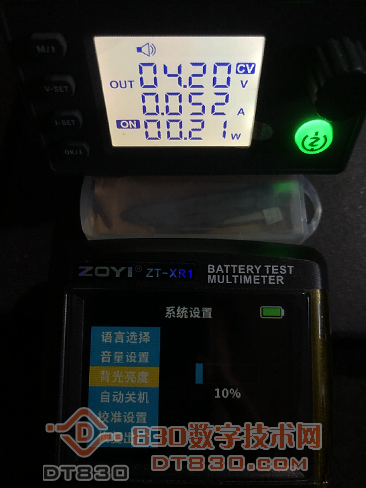

电压：4.20V，屏幕亮度：10%，实测电流：52mA

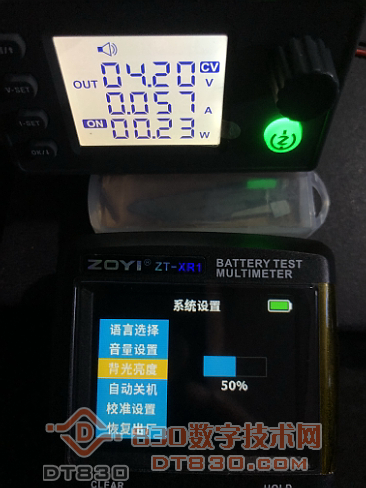

电压：4.20V，屏幕亮度：50%，实测电流：57mA

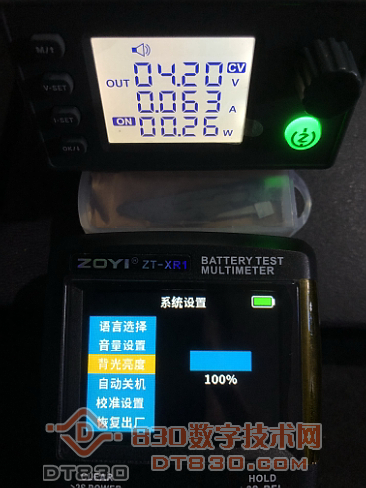

电压：4.20V，屏幕亮度：100%，实测电流：63mA



以上电流切换功能档位并无变化，按照XR1标配2000mAh容量电池来算的话，连续开机大概可以使用33小时，彩屏换来了更清晰的显示效果，锂电充电也方便，这都不是事

二、待机功耗
手里数控模块最小电流只能到1mA级别，无法满足更小电流的测量需求，既然众仪选择软开、关机方案，一定会采用低功耗的设计，以降低电量消耗，究竟有多低，以下电压、电流数据都用葫芦克万用表测得，供参考

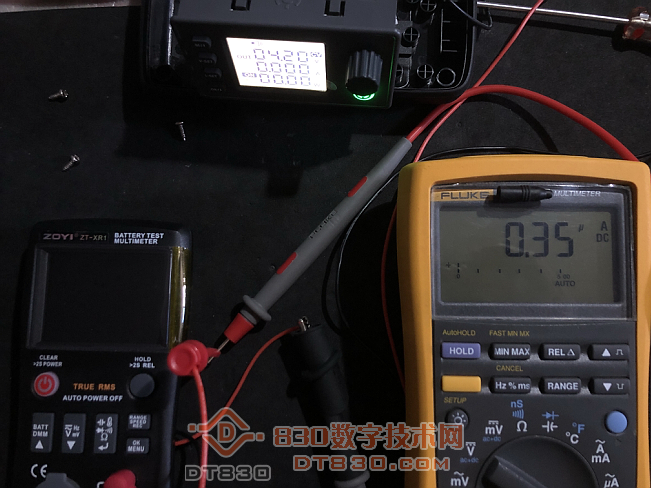

电压4.20V，仪表关机状态电流：0.35uA


这个待机电流，超级低，刨除电池自耗电，仪表放个一年半载的也不是问题，何况经常使用

三、电阻档电压、电流

电阻档位分别测量了档位开路电压和短路电流，以下测量数据

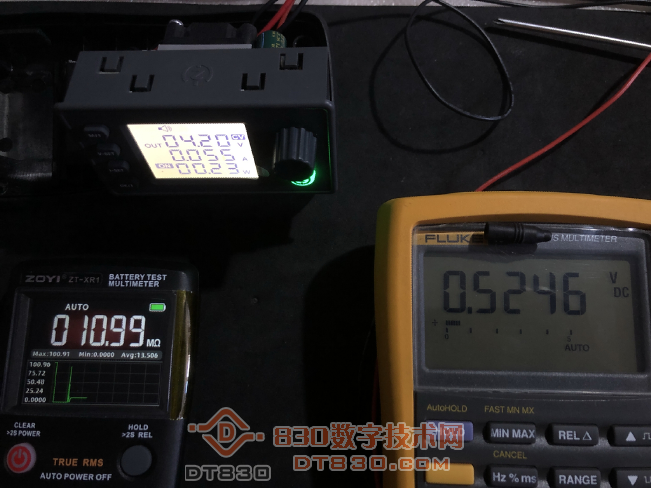

开路电压：0.5246V


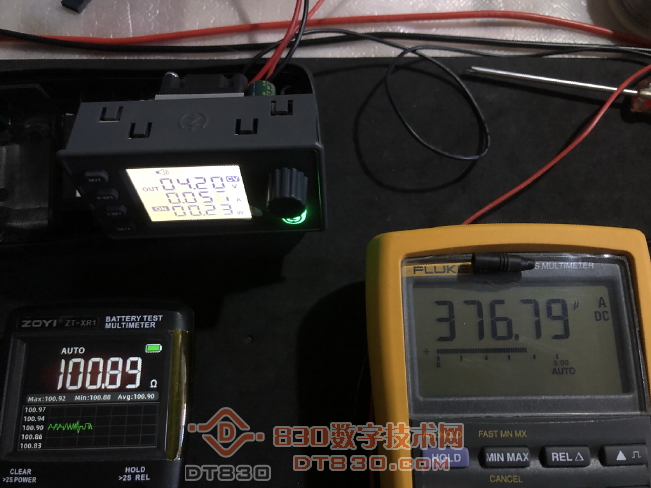

短路电流：376.79uA


开路电压应该更多影响的是在路测量电阻的情形，短路电流指向什么暂时还不大清楚。


四、二极管档、蜂鸣档电压

二极管、蜂鸣档位分别测量了档位开路电压，以下测量数据

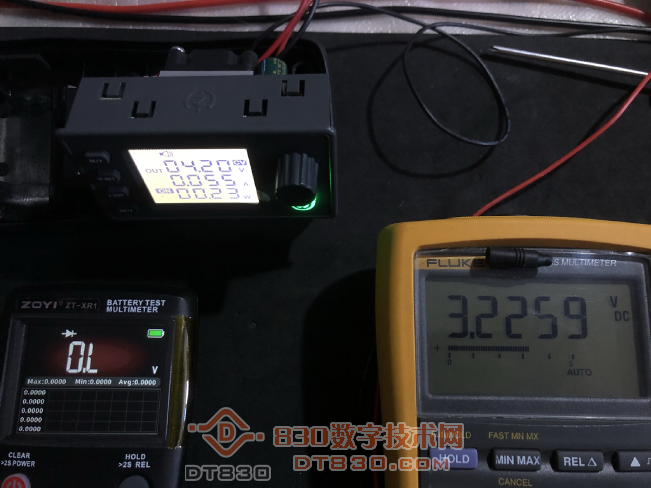

二极管档开路电压：3.2259V

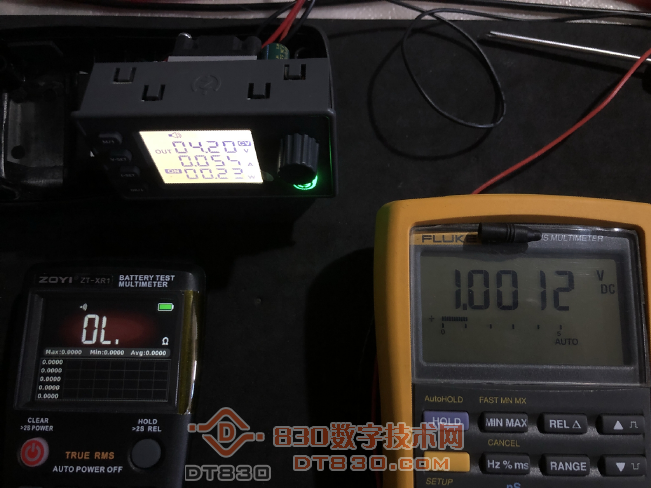

蜂鸣档开路电压：1.0012V


二极管档位这电压点亮常见的LED是轻松加愉快了。

五、蜂鸣档蜂鸣阈值

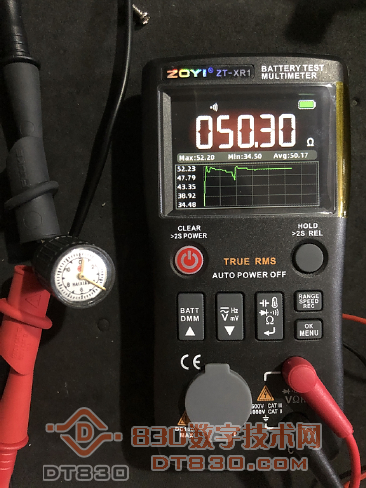

其实就是在使用该档位的时候在路进行通路测量，小于多少欧姆的电阻蜂鸣器鸣叫，或者大于多少欧姆的电阻蜂鸣器不响，有的仪表会给出明确参数，有的仪表是按满量程的百分比给出，也是一个常规的仪表参数，我这没有合适的小阻值可调电阻，翻出来个老式的带指针的电位器，转了转够用了，测得XR1蜂鸣档在线路电阻小于50欧姆的情况下蜂鸣器会鸣叫，以下



六、电池电量

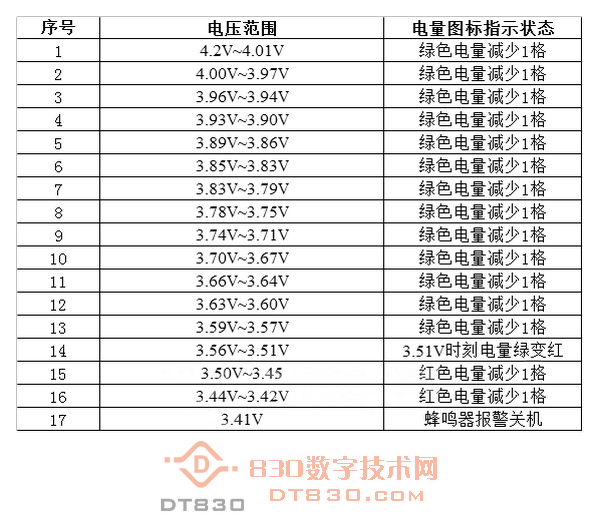

这里说的是屏幕右上角的电量图标，最开始以为最多也就个三四格，一格代表25左右的电量，实际花时间测试了一下，足足有17个档位，分的相当细致，原理就是靠电压判定，这里不研究精度，数据不做定量，供参考

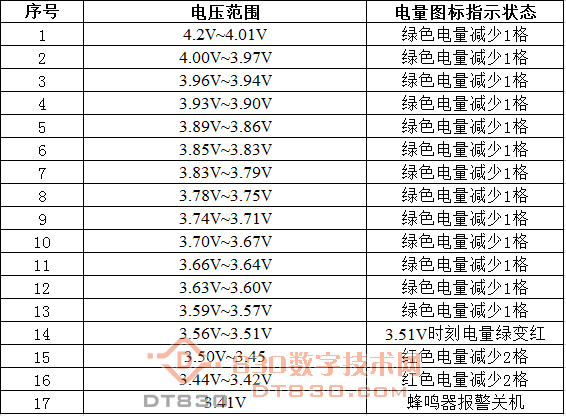

（更正上方表格，第15、16项是都是减少1格，相对于前一级电量）
主要两个参数一个是序号14电量由绿变红的转折点电压，还一个就是序号17的仪表自动关机电压，众仪设计还是保守且合理的，防止电池过放，锂电池浅充浅放寿命更长，不必追求非要充到100，也不必非要用到关机再充电，就像说明书种说的一样电池电量变红的时候就可以充电了

以上全部内容结束，欢迎大家有新想法，新设备，新制作能多来社区交流，下个帖子见

这个表格费心了，开始我也以为只有4格呢！

感觉报警关机电压设置有点高了，既然说明书说电池电量变红的时候就可以充电了，那自动关机电压的设置就不用这么保守了。

闻雨听风 发表于 2025-10-3 23:09
这个表格费心了，开始我也以为只有4格呢！

和我想的一样25一格，一共4格，想着不同电池电压下都测试一下，对比了下发现差别不大，就以4.2满电为准测一下，实际应用其实也不需要考虑，算是好奇琢磨，不算应用层面

厂家有没有做这类测试呢

闻雨听风 发表于 2025-10-3 23:09
这个表格费心了，开始我也以为只有4格呢！

楼主更正表格了
