盘成电子负载（PX-100）加装蓝牙模块实现无线联机

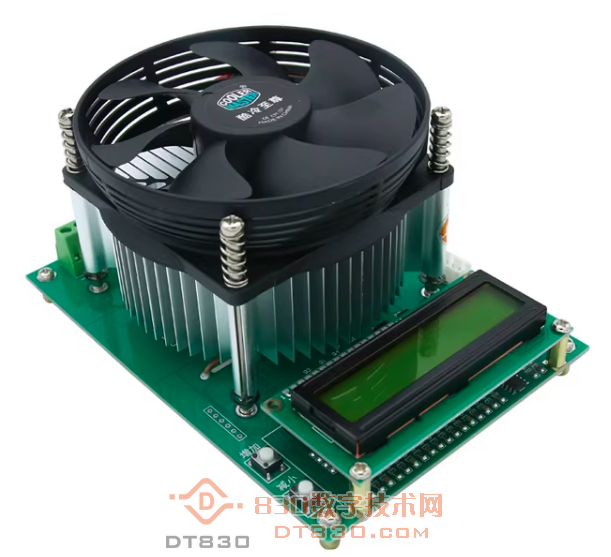

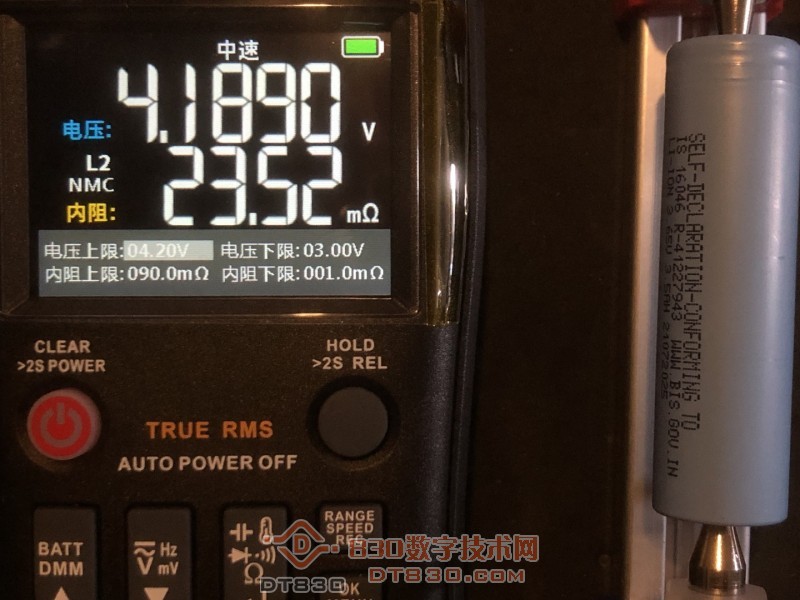

手里有了XR1可以测内阻了，还少个容量测试设备，去年在众多数控电子负载中入手了盘成，60V/10A/150W，很有个性的品牌，不参与任何促销活动，没有任何优惠，客服也不回答咨询，设计中规中矩，没有花里胡哨的外观，功能设计符合自己的需求，外观设计符合自己审美，也不到为啥，自己很多东西买的都是比较小众的，老板不理不睬的，之前的示波器也是，咋整，买呗，谁让看好人家设计呢，当初买的单负载，不带电源，联机线，测试线，手里有闲置也留给自己一些发挥的空间。

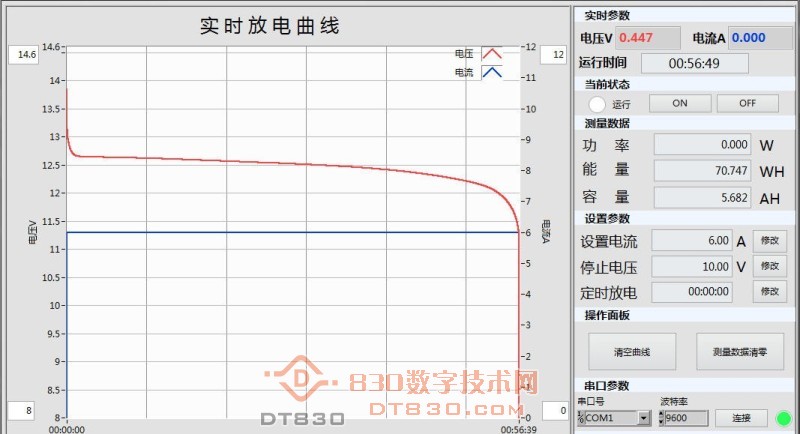

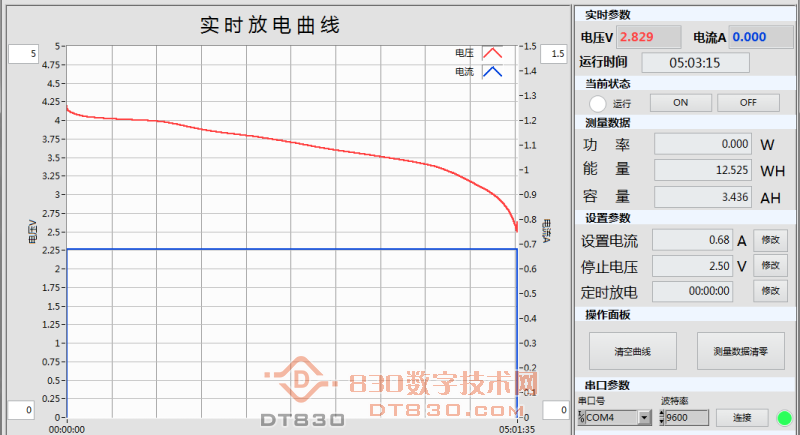

该负载上位机软件功能强大，支持众多参数自定义，可以导出曲线和数据，并且还有第三方软件支持。

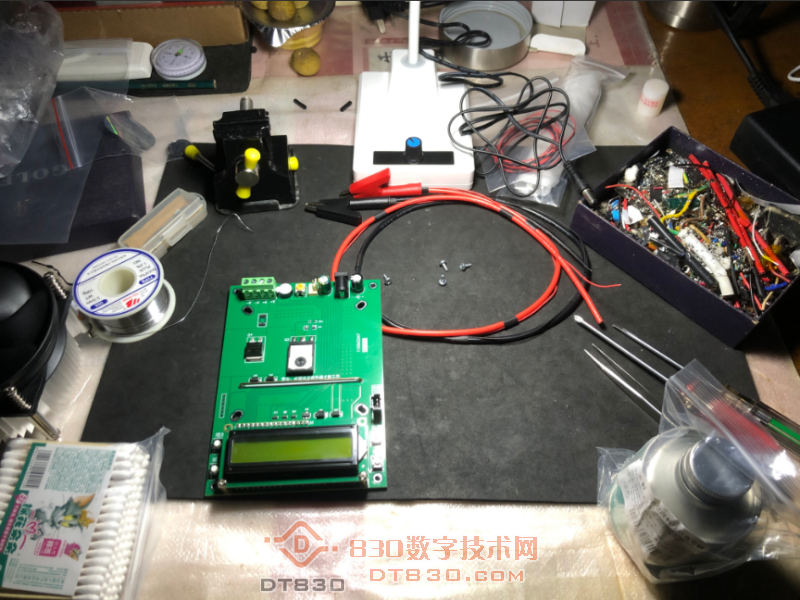

到手后清理主板助焊剂残留，将原配单薄的酷冷至尊散热器换成了AVC 奥古斯都双轴承散热器

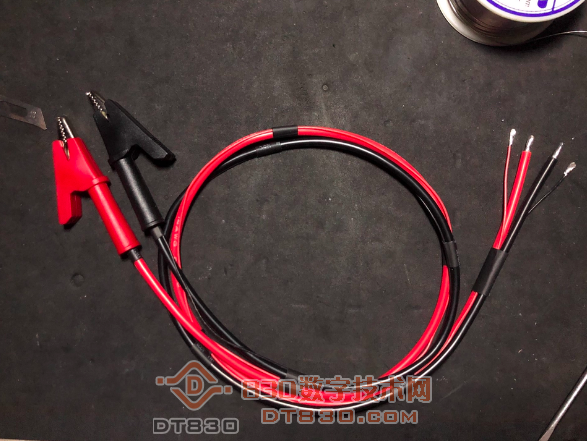

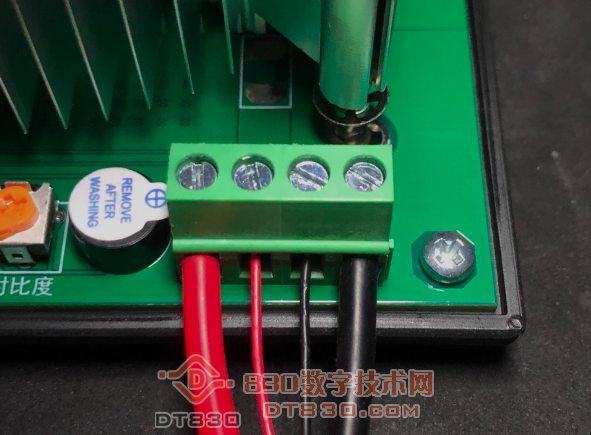

自制了四线测试夹，测量电池容量，测试电源性能数据精准，很满意。

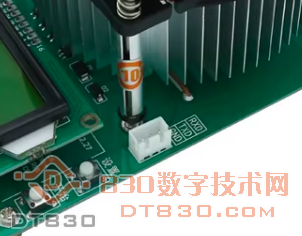

最近观察发现电子负载左侧电路板预留了6位2.54间距的焊盘孔


刚到手时候没当回事，想着可能是厂家给单片机下载程序预留的，好奇拿出万用表，东测测，西量量也翻看了下背部走线，发现有3个孔位和板卡右侧联机插座（RXD/TXD/GND）直通，紧挨着接地旁边的孔位正好是5V供电，有点意思


想到其它品牌产品很多带蓝牙联机，莫不是盘成也有这打算，预留但是没做这部分功能，有想法了，于是马上查找蓝牙串口模块，BLE，SPP，透传、主机、从机、工作电流、波特率、指令集.....

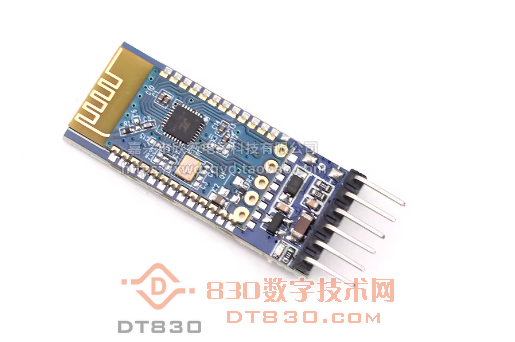

最后选择的JDY-31蓝牙3.0模块，SPP透传，带底板（主要集成5V转3.3V电路给核心模块供电，正好），2.54单排弯针引出，支持AT指令集，方便修改蓝牙名称、波特率、配对密码

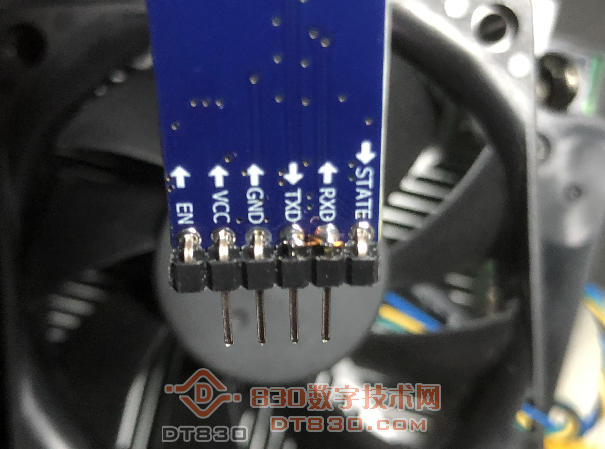

类似蓝牙串口模块超级多，挑花了眼，大同小异，方案不同而已，这里一定要选择SPP的不要选择BLE的，模块引脚定义和负载的引脚排列一模一样，尴尬了，收发要交叉才行，于是又琢磨动手改线序，把模块铜箔划了重新飞线，不至于，把负载铜箔划了重新飞线，也不至于，其实直接通过导线焊接就解决了，自己还是希望和负载是硬连接，方便拆装，最后决定在模块插针上算是无损（模块无损）调整线序，将收发插针剪断，从模块焊盘孔交叉飞线到插针，达到预期，这之前还有一个步骤是将模块插针拆掉从丝印方向插入重新焊接，为了使指示灯和天线朝外，算是个细节

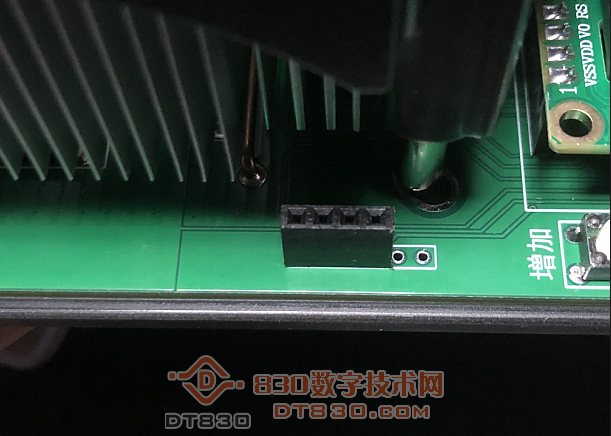

模块改好了，负载这边手里有现成的2.54单排母座，没用6PIN，选了4PIN焊接到负载板卡上即可

两边都准备好了将模块插到负载上看下效果，正面

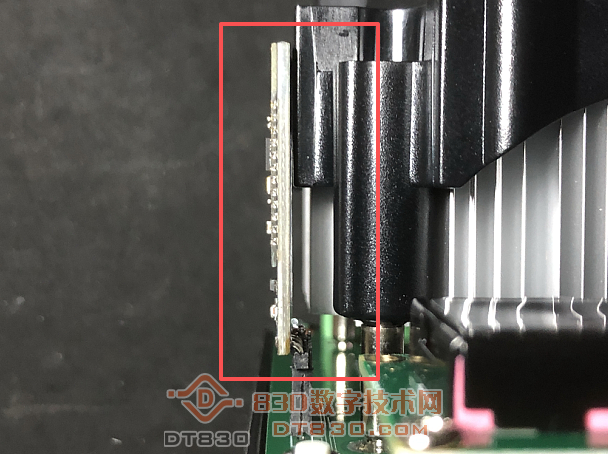

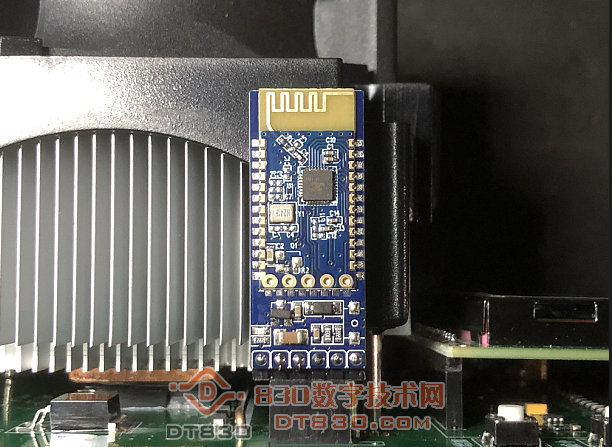

侧面效果，模块正好竖直贴在散热器外面，前面调整插针焊接方向的结果，非常合适

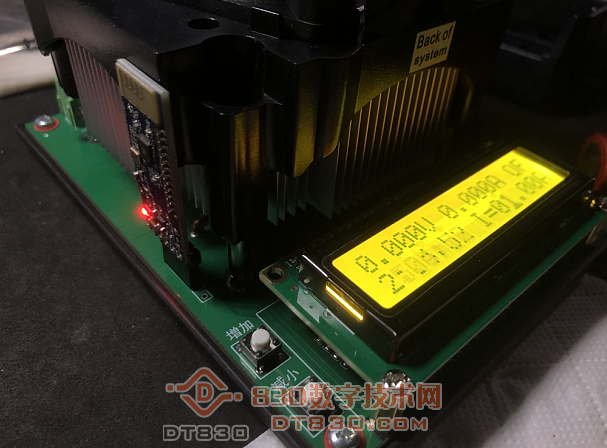

通个电试试，天线指示灯朝外，不遮挡信号，也能直观看到模块连接状态，且模块不超出负载底座边界，歪瑞顾得

拔下模块，背面粘贴双面胶带，安装后模块顶部与散热器外壳粘牢，这样更牢固

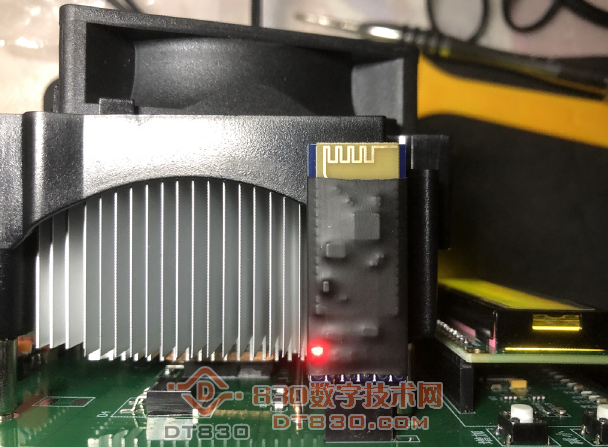

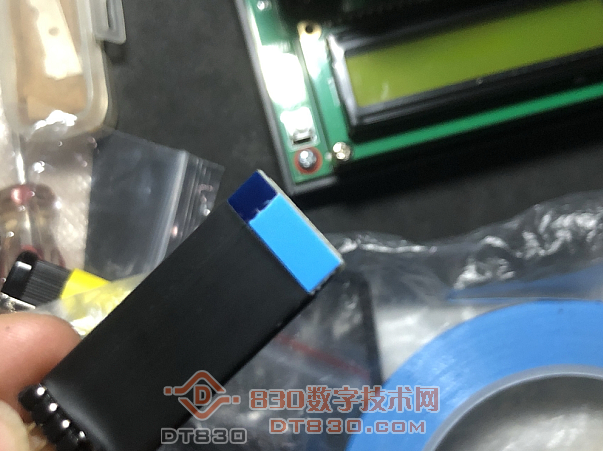

手里没有透明热缩管，找了端黑色的套在模块做防护，指示灯部分抠了个小洞，最终安装效果，达到预期，至此改装结束

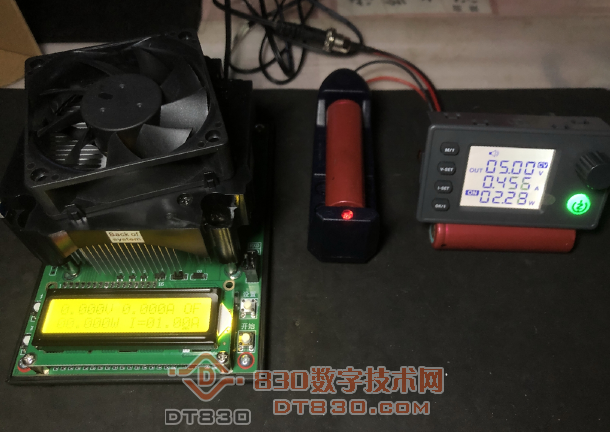

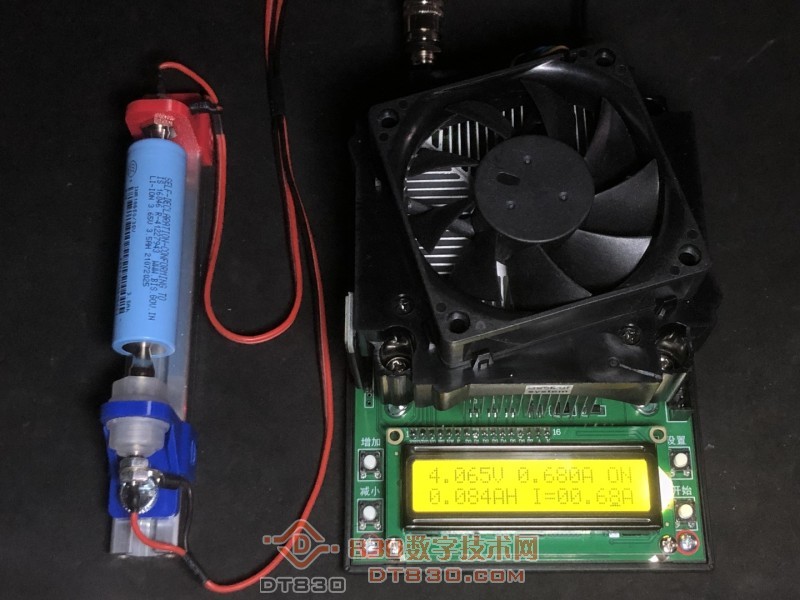

联机测试，无任何问题，终于摆脱联机线，负载可以与电脑分开使用了，模块几个毫安的功耗可以忽略，非常方便，这里说明下，电脑与模块配对后，会出现多个串口，使用上位机可以逐个测试，模块未连接状态指示灯慢闪，当串口选择正确时，指示灯会变常亮，记住这个串口号就可以了，继续充电，准备测试电池了


以上全部，电子负载的折腾基本告一段落了，各方面都满意了，往后就是怎么用好，写下过程与大家分享，下个帖子见
