海康微影（HIKMICRO）E09Se红外热像仪开箱测试

起因：
受前段时间众仪ZT-R02热像万用表的影响，这一阵一直在研究查找各种热像仪，纯单一功能的热像仪，传感器分辨率、超分、发射率、伪彩、微距等等各种新名词，一直研究电子电路，仪表的方向，也是第一次接触热像产品，多年经验告诉我们，工具类的的东西不能看，越看越好，越看越想要，越好价格越高

作为电子类测量仪表的补充，温度测量还是有很多实用场景的，温度无处不在，家庭，维修、测量都能用的到，而且比测温枪的点测温覆盖面积更广，功能完全碾压，其实也是在给自己累积充分的购买理由正好赶上双11，期间价格波动范围很大，有大家常见的先涨价后降价各种套餐，一度想要放弃购买了，先后看中了两款，一款是卡片式，一款式手持式，大部分品牌都保持了测温枪的手持结构，脑袋大身子细，个人更倾向卡片式，更轻薄，方便携带，最后根据品牌，参数指标，软件功能还是选择了海康威视旗下的海康微影E09Se这款型号，如下：

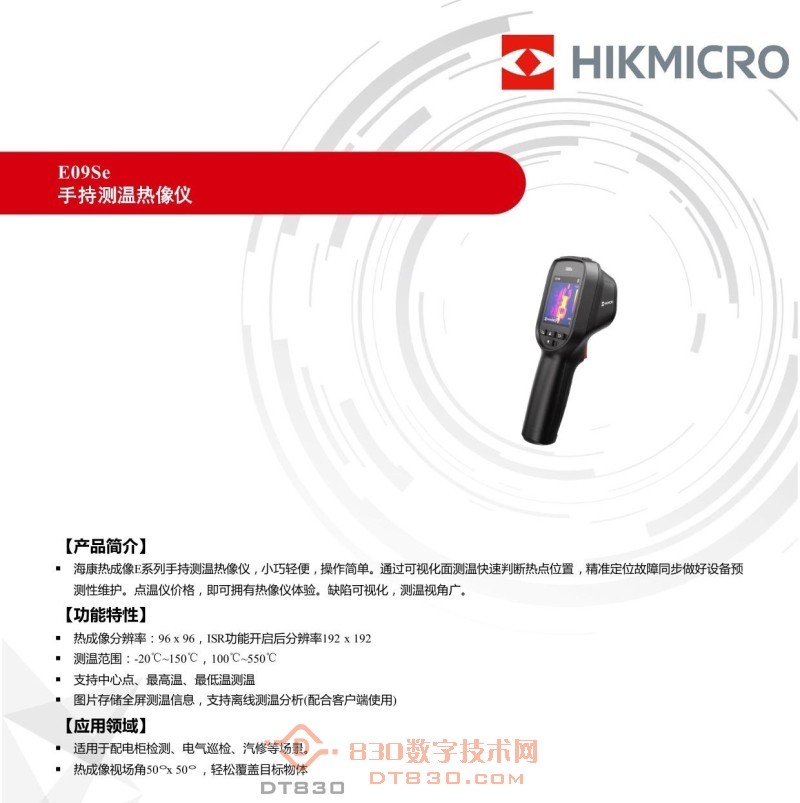

E09Se是E09系列新上市型号，主打经济型，前面有E09和E09Pro型号，Se不带激光测温，Wifi，可见光，双光融合功能，其它参数包括外观结构一模一样，传感器分辨率96×96，ISR超分192×192分辨率，测温范围-20℃~550℃，支持拍照，录像，上位机软件，算是海康家族的入门产品，既然3个型号传感器参数一样，个人感觉还是买基础版更划算，把钱花在传感器分辨率上而非用不到功能上更实在，分辨率高的那是真好真清晰，也是真的贵呀，还是结合自身需求，理性消费；

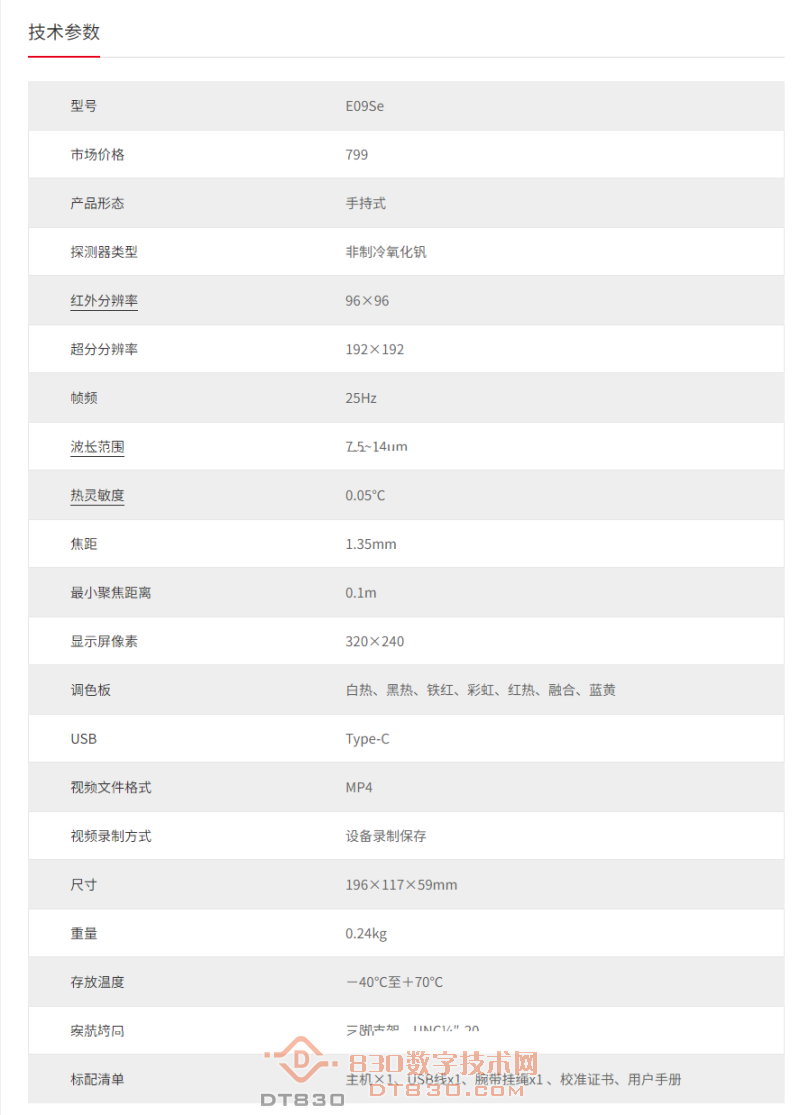

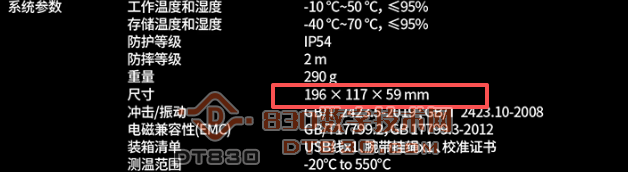

海康也有手机端的热像仪型号，还是更倾向于能脱离手机独立使用，所以才最终选了这个型号，相信大厂，即使是入门，各种参数如实标注，买的清楚，钱花的明白，主要是这次叠加各种优惠，结合自己预算，以很低的价格买到了，当时下单还担心卖家会不会不发货以下详细参数

开箱：

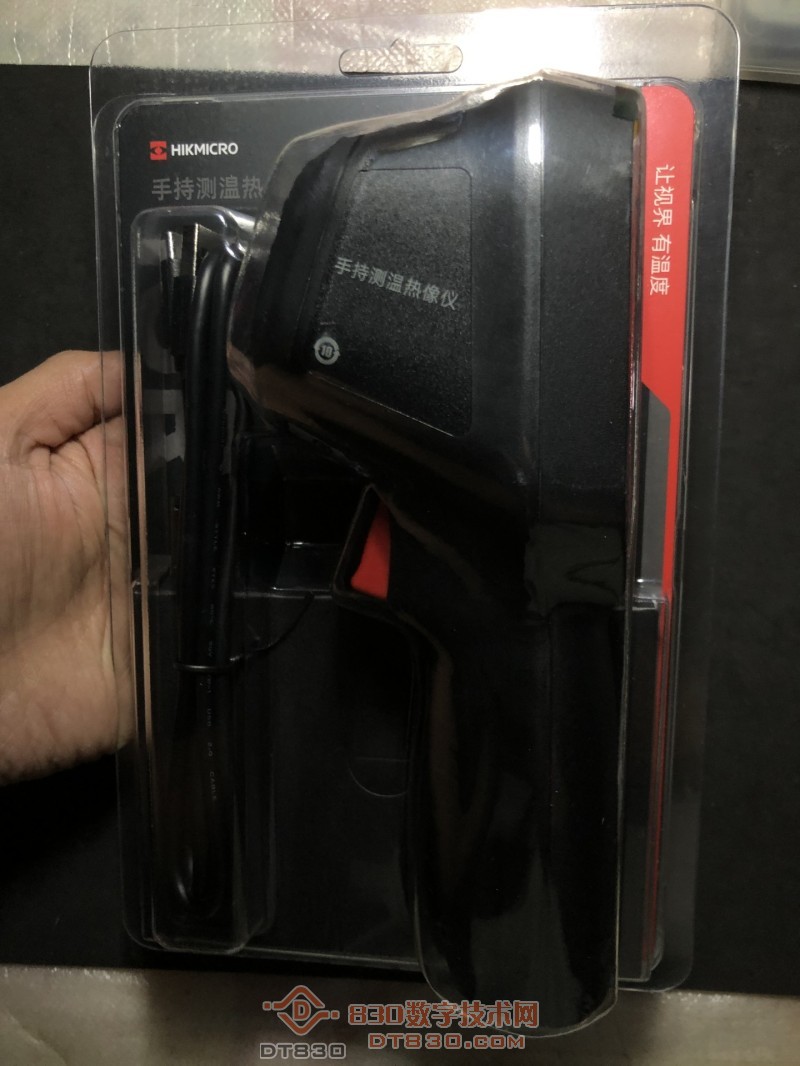

卖家顺丰包邮，今天收到，迫不及待开箱，透明塑料包装，算是可开合的吸塑吧，符合经济的定位，这种包装也挺不错，少用点纸制品，少砍点大树

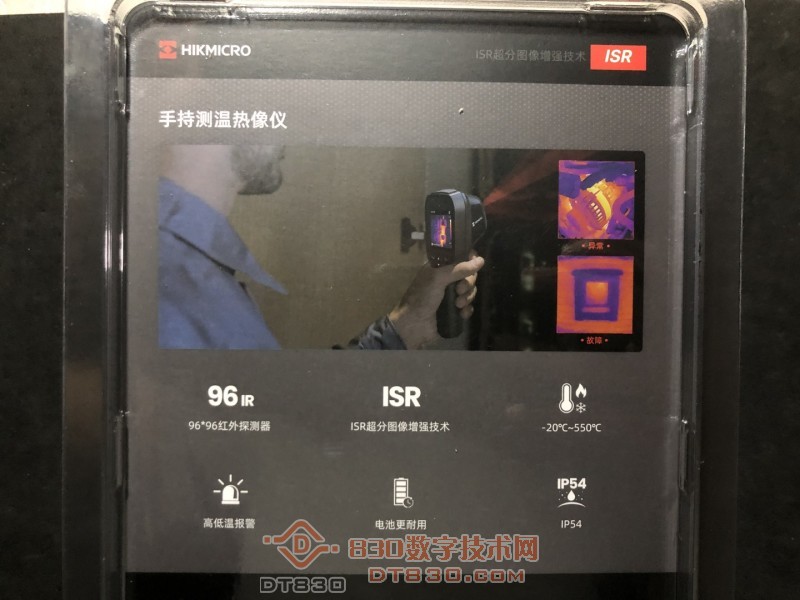

背面简单标记了关键参数

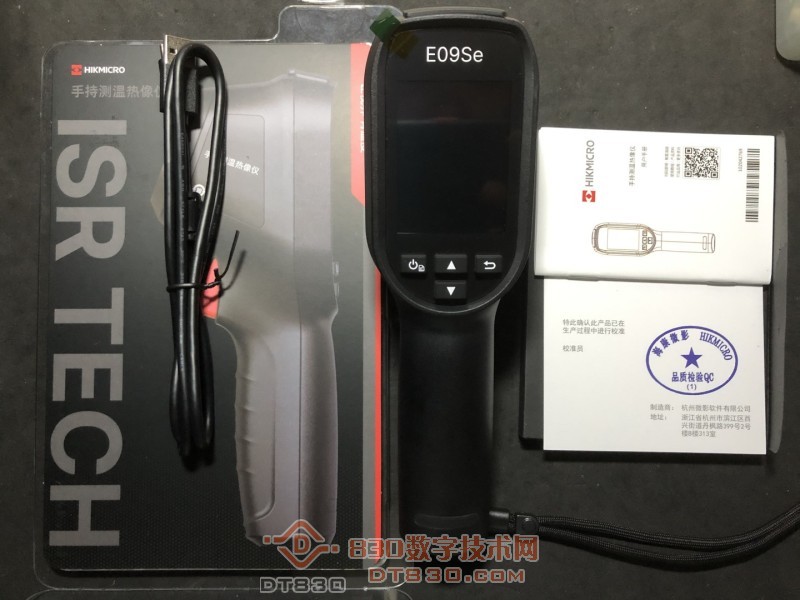

拆开后，主机，挂绳、TYPE-C数据线，使用说明，校准证书，看着也不错


侧面看

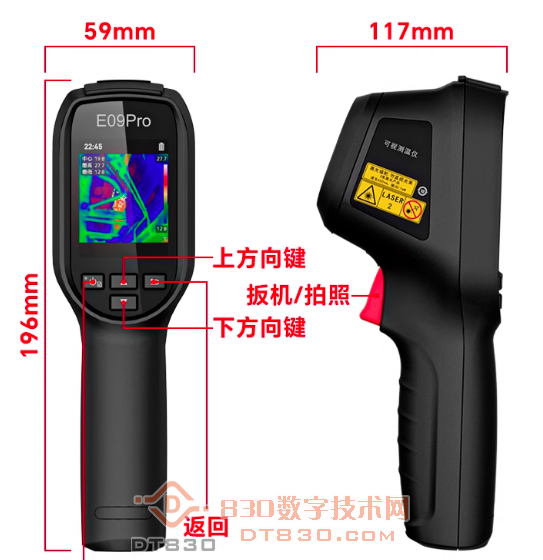

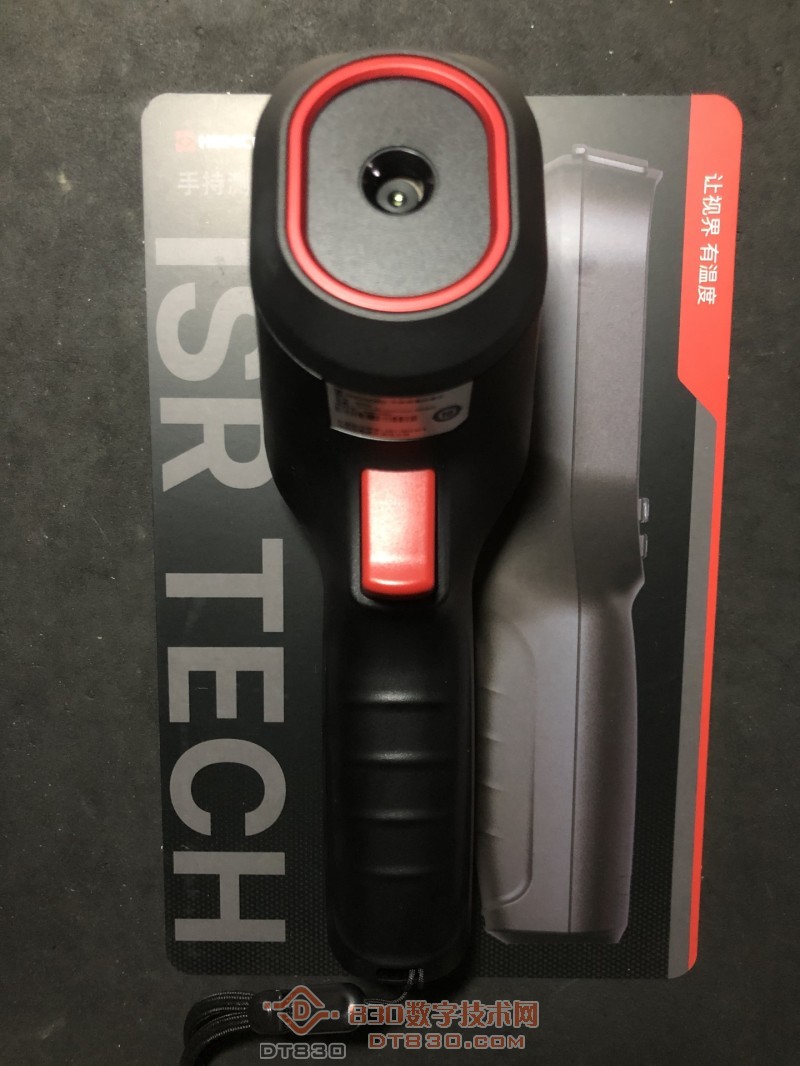

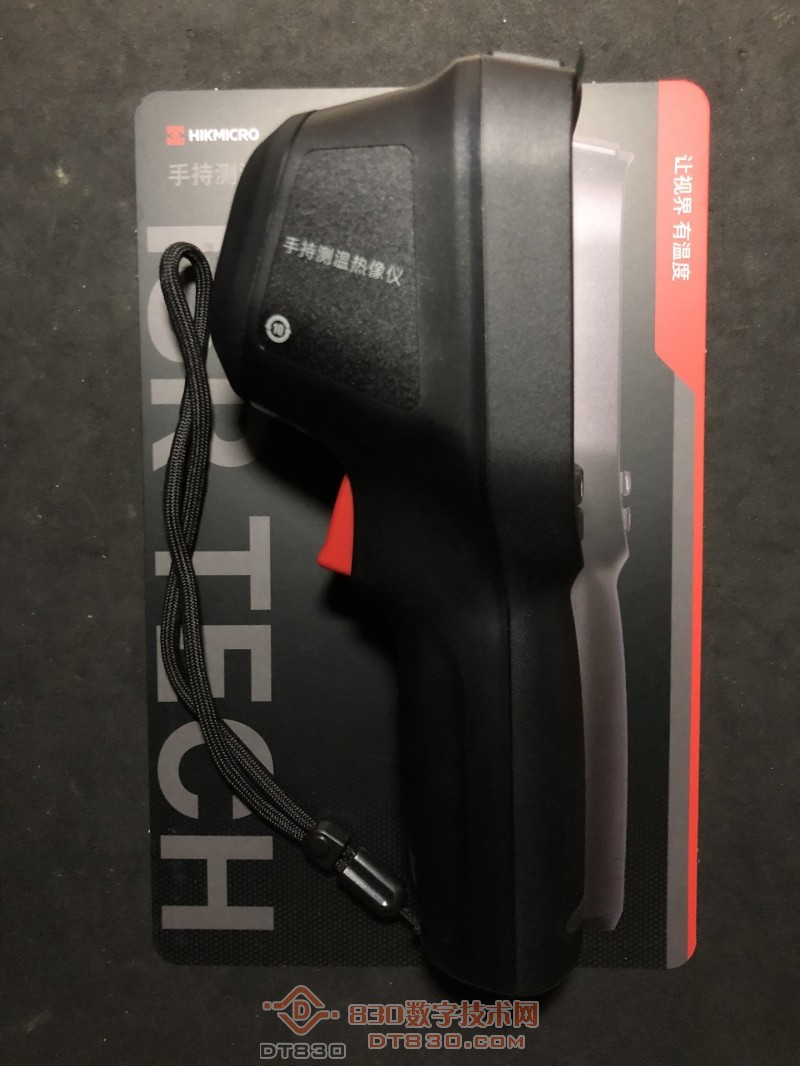

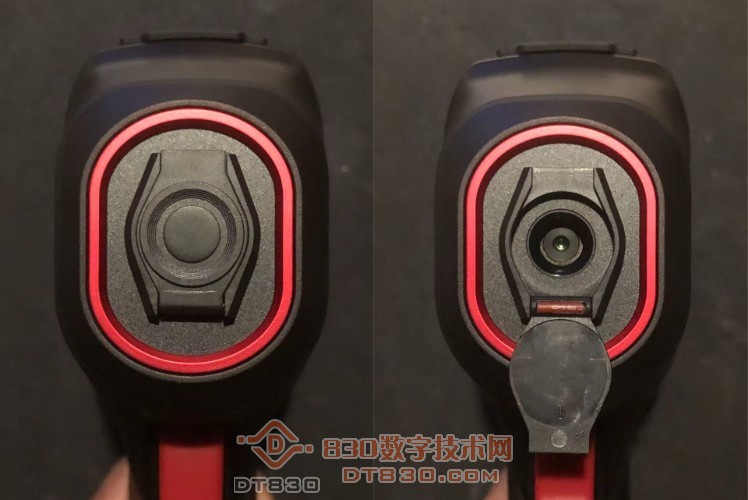

背面红外镜头部分，这大红圈设计还是很亮眼（E09是2个孔，多个激光测温，E09Pro是3个孔，多个可见光镜头），扳机可以实现拍照，录像

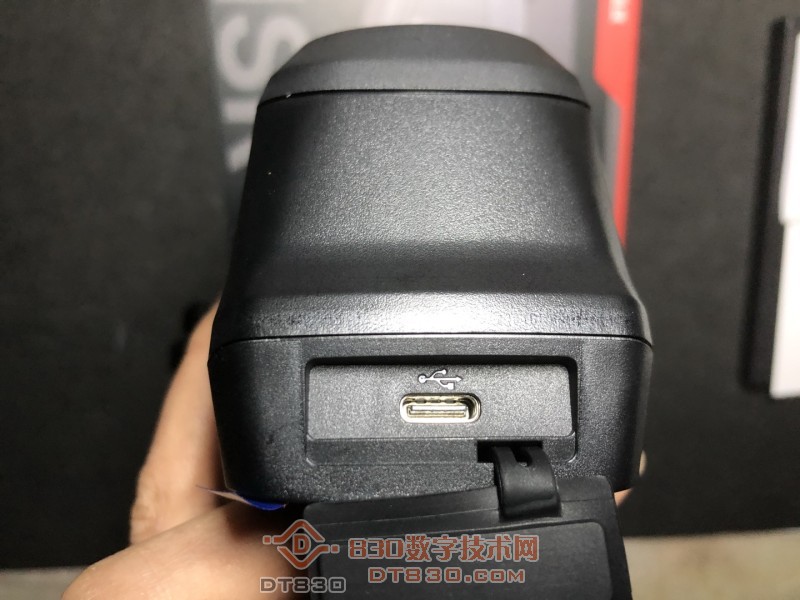

顶部橡胶防尘塞打开，TYPE-C接口，可以接充电器充电，连电脑投屏，拷贝机身图像数据

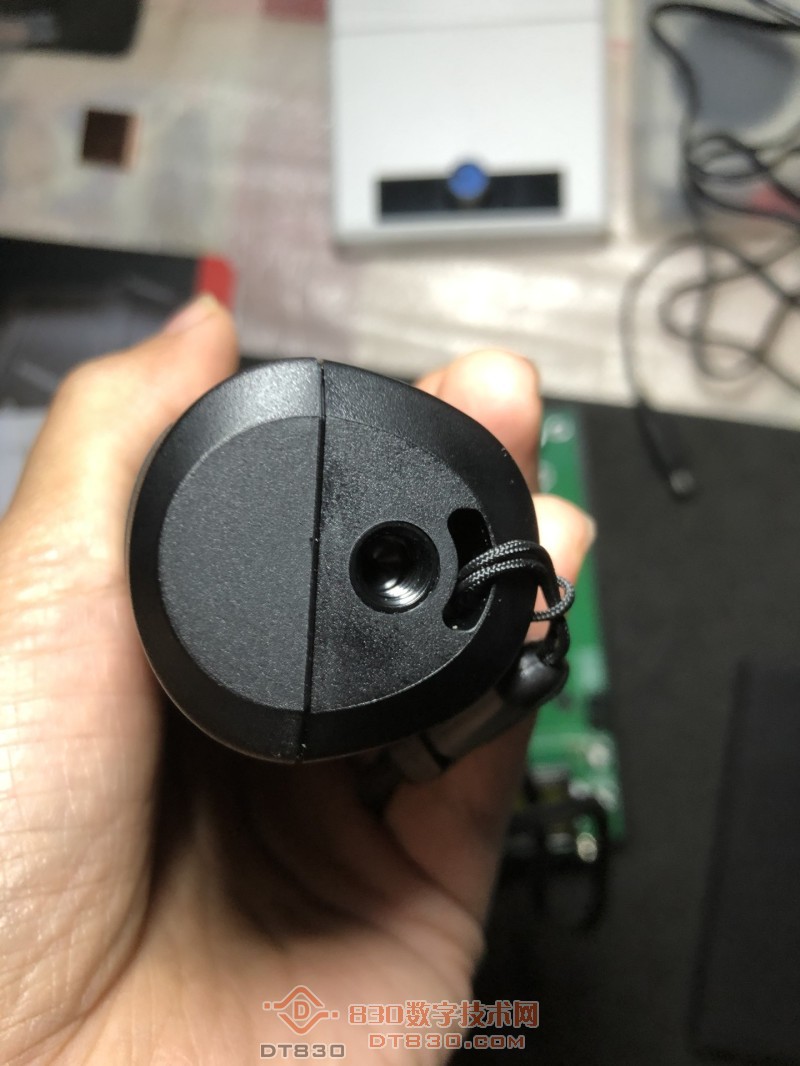

底部标准1/4寸接口，可以装三脚架使用

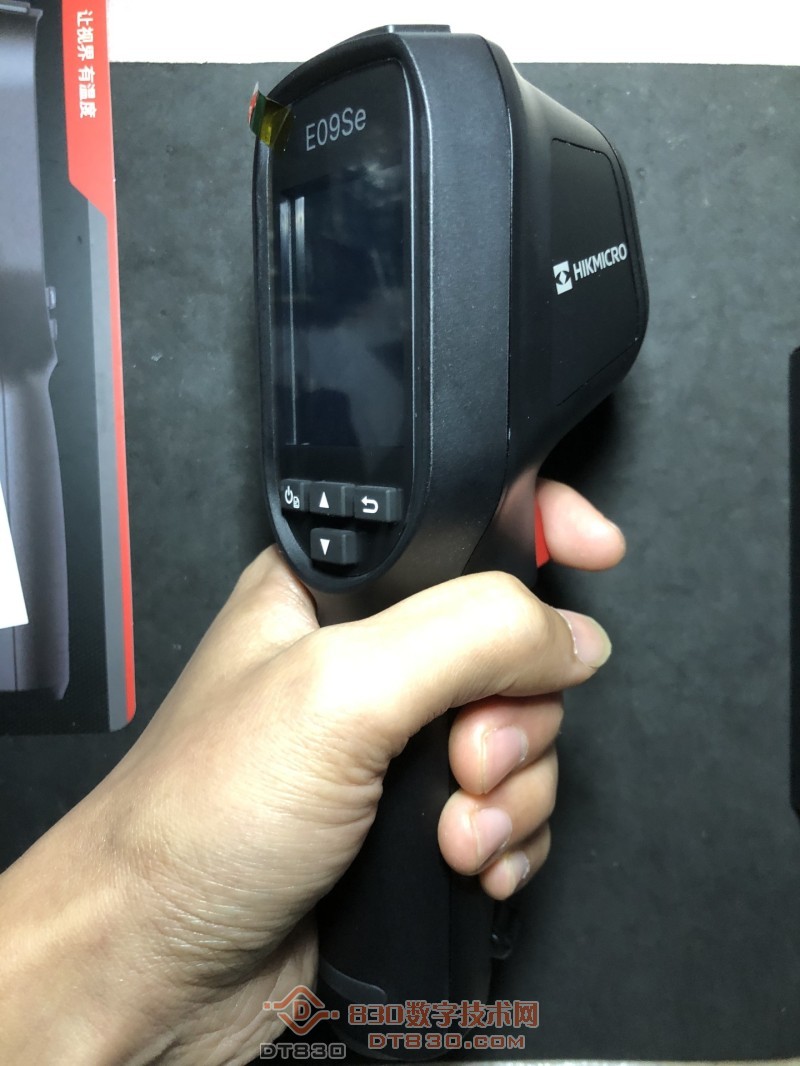

拿在手机握感很不错，不到半斤的重量，够轻便



测试：

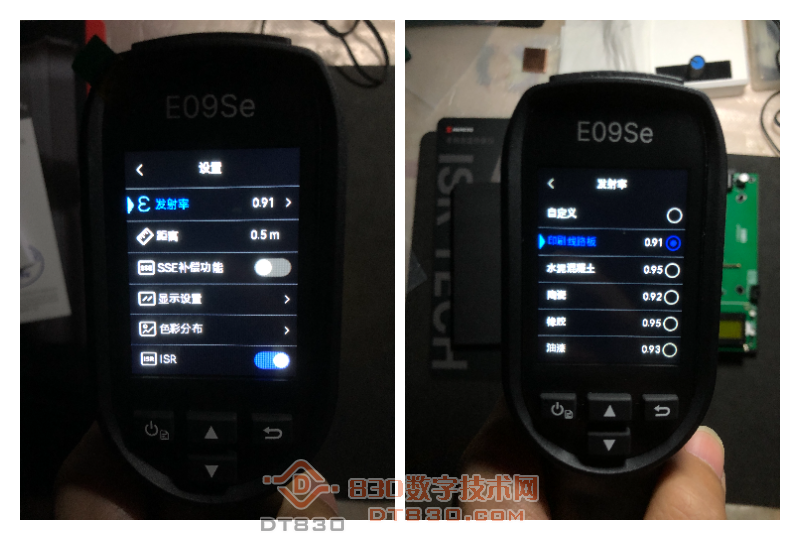

开机菜单，发射率，距离，伪彩，ISR，超温报警，自动休眠，自动关机，该有的都有

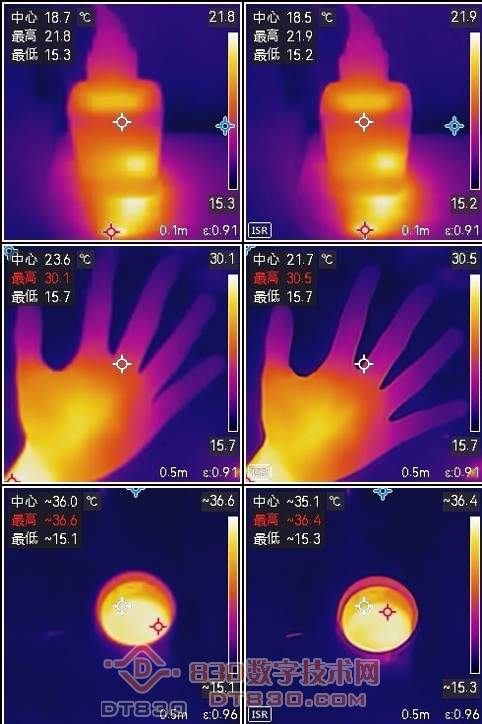

简单对身边的充电器，手掌，水杯进行了直接测温和开启ISR超分后测量，图片是直接从热像仪拍照后导出到电脑效果，开启ISR后效果还是明显可以看出区别的，不求最好，但求最适合，价格对得起质量和效果就够了，很满意

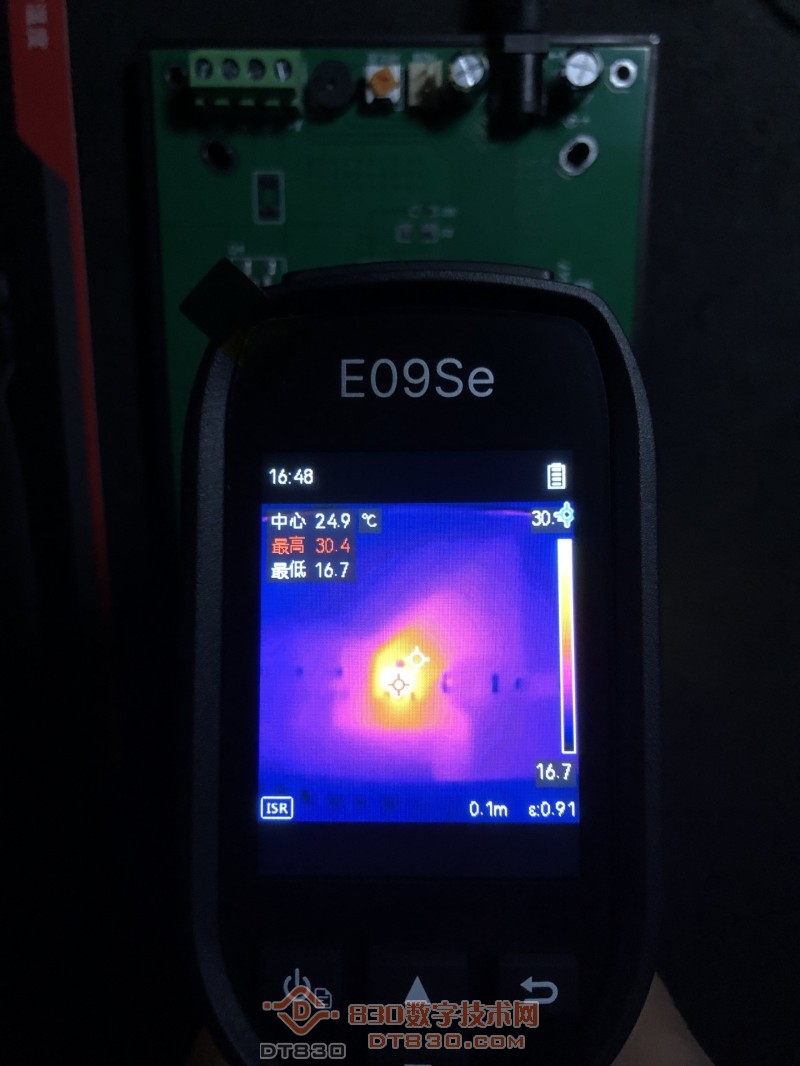

找了块待机状态电路板进行了测量，图中发热器件是7805线性稳压器，手机拍的光线问题差点意思，实际直接看热像仪屏幕稍微好一些


最开始也在纠结微距的问题，带微距的都很贵，卖家样图确实真清晰，后来一想，能看清器件引脚腿又能怎么样呢，我需要的是能判断高温区域范围就可以了，而且这个分辨率足够分辨，目前性价比很高的型号

联机：

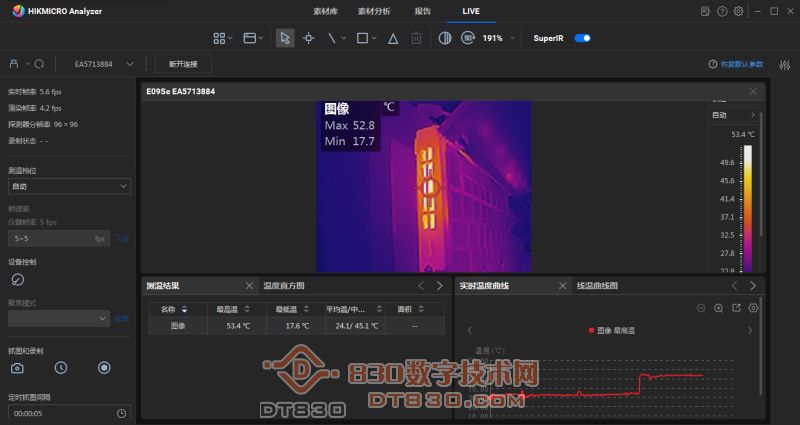

可以到海康微影官网下载“HIKMICRO Analyzer”软件，支持图像分析，报告生成，LIVE实时投屏，通过USB数据线连接（E09，E09Pro可以通过Wifi连接），

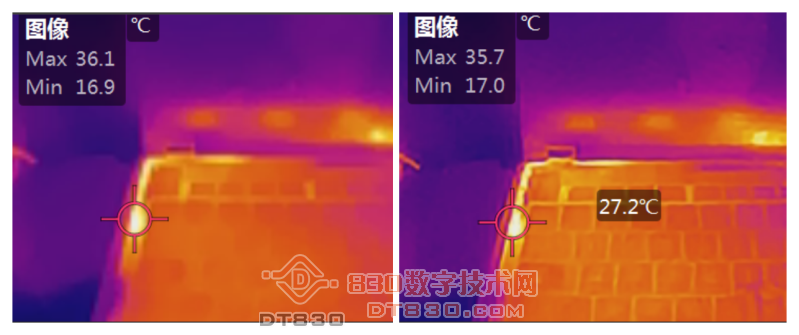

顺便测了下笔记本电脑局部温度，左侧未开启ISR，右侧为开启ISR


结束：
从摸得着的温度到看得见的温度也算是大升级了，效果符合预期，往后还要花时间多学习琢磨下热像仪的功能和一些基本概念，以上分享给有需求和想要购买热像仪的坛友一些参考，倒杯水结束本贴

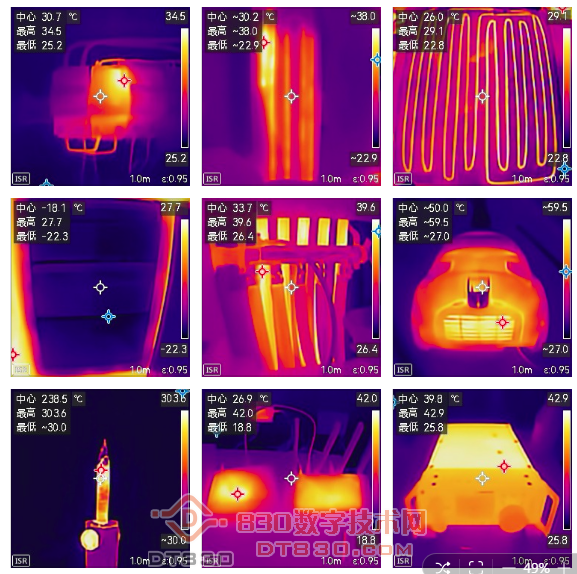

图片：
