众仪（ZOYI）ZT-XR1电池内阻万用表屏幕凹陷情况处理

之所以有此贴的发布，更多还是纯个人主观对仪表追求完美，不只是外观设计，更多还是内部做工，细节处理，每个人对产品要求和标准不同，同样的产品，同样的情况，对不同的人来说，接受情况也不同，我认为的问题，可能在厂家和其它用户来讲他就不是问题，也欢迎大家讨论交流。

前段时间参加论坛旧物置换，有幸到手XR1电池内阻万用表，这期间做了简单开箱，测试，电池测试架制作，固件升级，帖子在这里：https://www.dt830.com/forum.php?mod=viewthread&tid=8271，

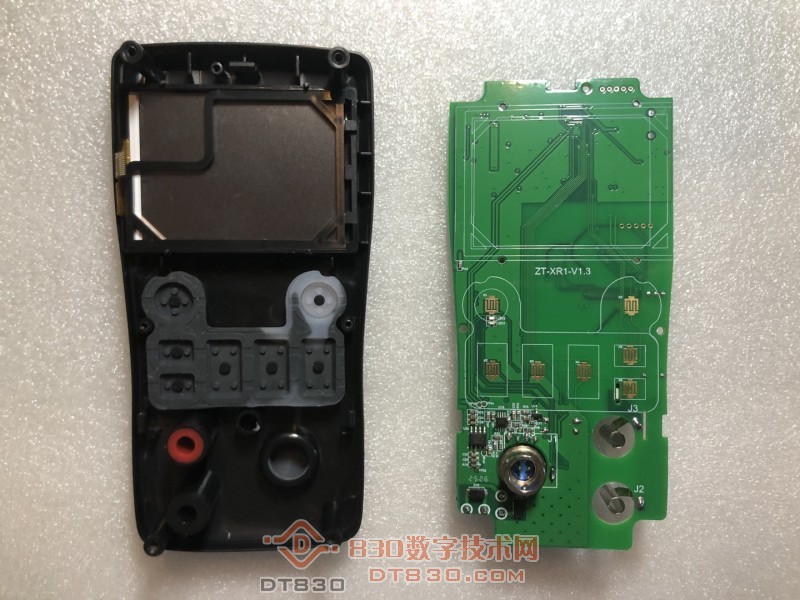

赶上周末休息，再次把XR1拆开，拆掉主板，把整板正反面的全部直插件焊接歪斜，少锡进行了补焊，对助焊剂残留使用洗板水进行了彻底清洁，看着舒服多了

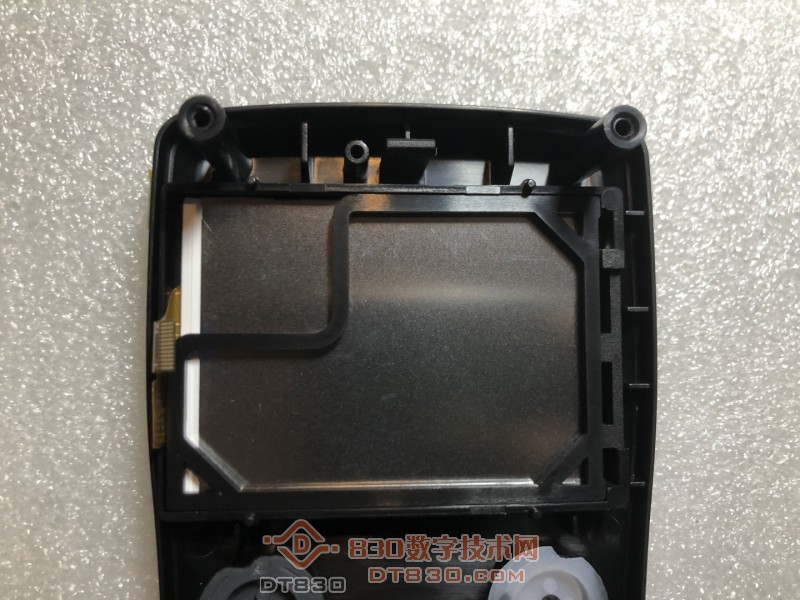

其次要解决的是之前开箱发现用手握持仪表稍微用力按压屏幕有轻微凹陷不牢固的问题，带来的是会有咯吱响声和屏幕进灰，观察了仪表屏幕部分结构设计，中间有塑料支架做屏幕与主板之间的支撑，但是观察有较大缝隙

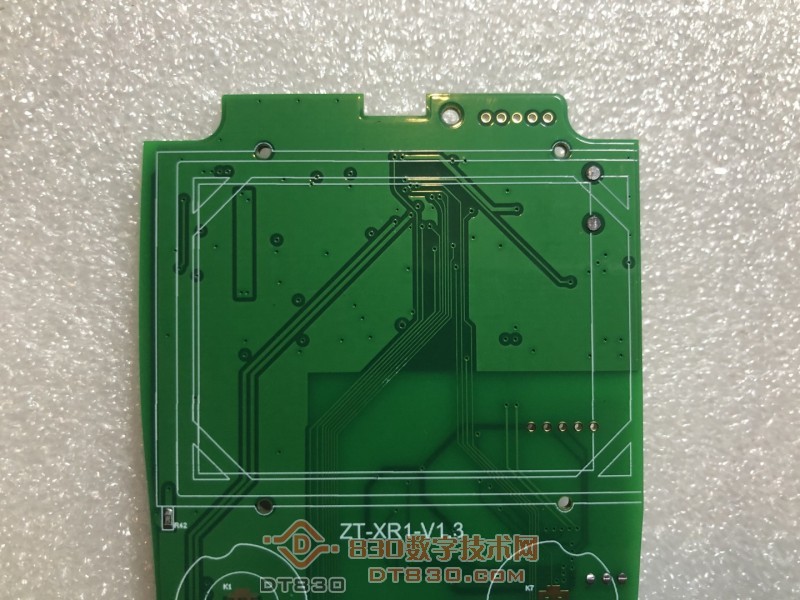

翻过查看主板一侧，众仪非常有好的清晰划出了屏幕轮廓丝印，这就好办了

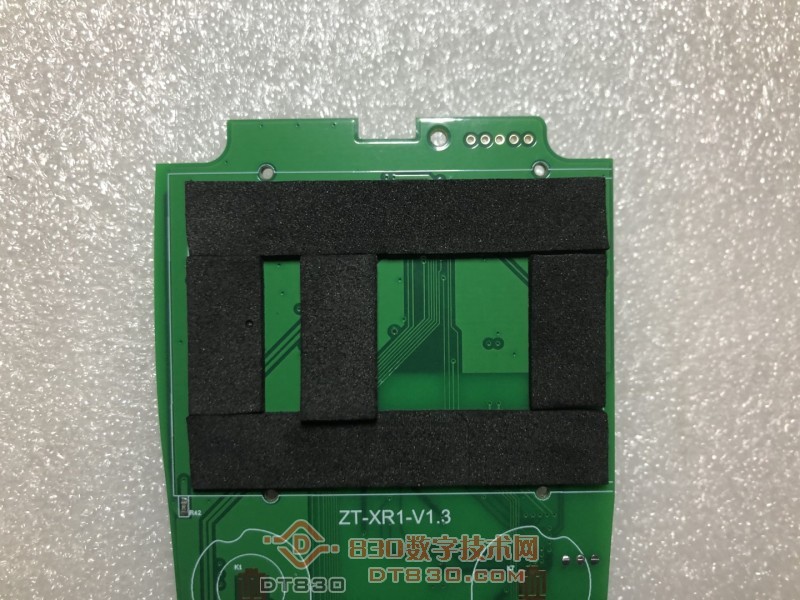

拿出自己手里的EVA单面泡棉胶，按照丝印轮廓裁剪，转帖了一圈，上下的4个定位孔不要遮挡，中间一条泡棉粘贴了两层，为了支撑液晶屏中心位置，得益于泡棉的易于成型和良好的缓冲效果，可以充分填充液晶屏幕和主板之间的空隙

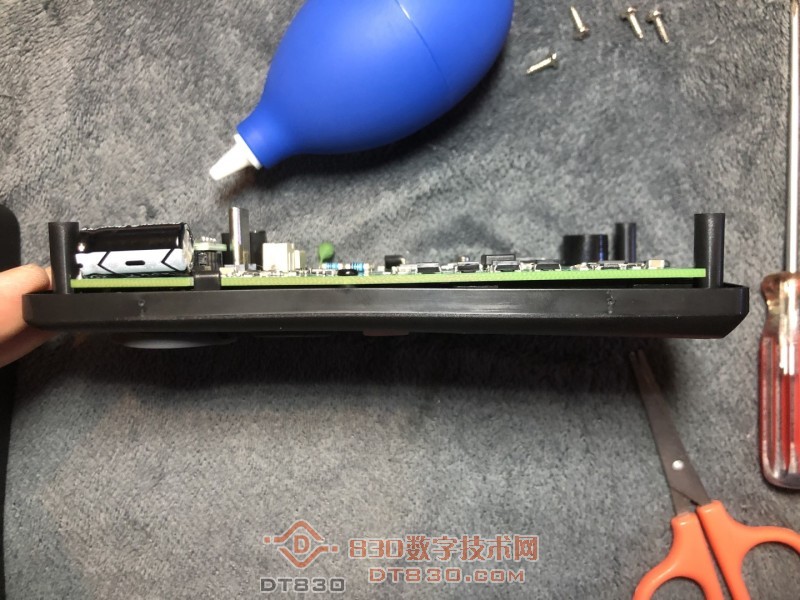

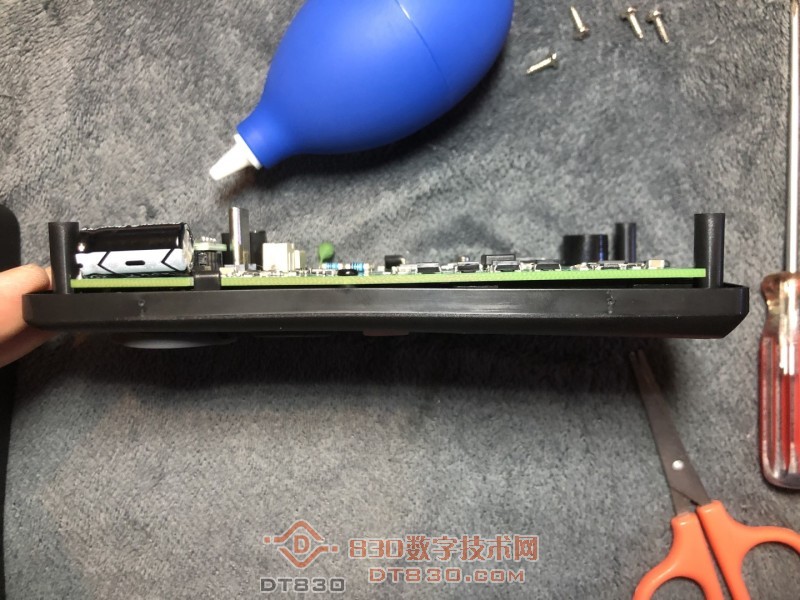

粘贴完成小心装回主板，向下面一样，看似左侧缝隙小，右侧液晶屏一端缝隙较大，实际主板还是保持水平的，并未变形，手里现有的EVA泡棉是10mm宽，厚度1mm，应该0.5mm厚度的会更合适一些

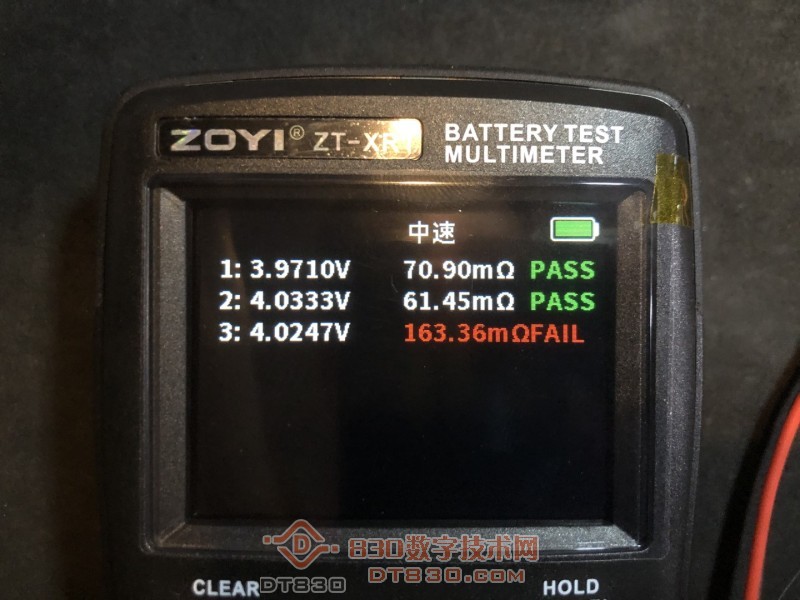

将XR1前后壳四颗螺丝紧固装好后，再用手按压屏幕，非常牢固，没有凹陷情况，之前自己也是用同样方式处理的收音机屏幕，手台屏幕缓冲和进灰问题，效果非常好，和大家分享一下，在这里顺带也插播一下，关于XR1在内阻仪状态记录功能使用方法，长按RANGE/SPEED/REC按键进入记录模式，屏幕此刻是黑屏状态，顶部只显示测量速度，这时只要通过测试夹具或者电池测试架对电池进行测量，等待几秒后屏幕就会逐条显示测量结果，并根据参数限定给出通过和不通过的提示


屏幕贴膜一直未撕掉，这种塑料材质的并不耐磨，很容易刮花，原厂的贴膜在上面也能起到些防护效果，众仪采用类似模具的表型号还有很多，不知道屏幕是不是也会存在同样按压凹陷情况，如想折腾的，可以参考处理，感觉手里的XR1从里到外都清爽干净牢固了还是要再次感谢坛主提供的置换机会，之前自己琢磨搭建的用电桥测内阻的一套让我淘汰了，还是XR1稳妥，此贴到此结束。

很用心，很不错。。。

看样子楼主属于重度强迫症患者，哈哈哈，我也是，但是属于手残党，楼主的动手能力不错哈！

就是看到电子产品内部处理的很随意或者根本不处理总感觉别扭折腾过程其实也算是了解产品结构了，处理干净了，用着心情舒畅我这工作也跟制造相关，做产品标准决定成本，也决定品质，好的品质一定是通过控制各个过程才能实现的，凑合，差不多，能用就行，这等于没有标准，国内我相信厂家如果用心做产品，不是把心思用在花里胡哨的外观上，我相信大家还是愿意买单的，个人想法

完美主义者。强迫症

其实多观察下进口品牌电子产品，除了有各自专利，技术以外，可以拆开看看，更多的就是对产品内外的细节处理
