STC8H8K64U硬件SPI驱动2.79寸142X428彩屏

之前用STC8H8K64U单片机模拟驱动2.79寸142X428彩屏，速度非常慢，后来把单片机的系统频率由11MHz改为44MHz，速度改变很大，到达了一秒3帧的速度，勉强可以接受，虽然用于仪表、基准等显示还可以，但总觉得还是有些慢。于是焊了一片STC32G12K128的单片机，虽然运算能力可提高到32位，而且存储空间也增大许多，但该芯片系统时钟最高只能工作在35MHz，因此实测刷屏速率还略低于工作在44MHz的STC8H单片机。因此想购入该品牌的新款Ai8051U32位单片机，因为该款单片机带有硬件P2P驱动功能，可以硬件对硬件驱动减少单片机的掺入。

但是，感觉STC8H8K的潜能还没有挖尽，目前只是使用了它的模拟SPI功能，它本身也带有硬件SPI 功能。于是今天把它的程序改成了硬件SPI接口，果然速度又大有提升，把软件SPI的每秒3帧左右提高了3.2倍左右，这样已经达到了每秒10帧左右，一般仪表应用没有什么问题了。发段按键切换速度和连续多幅颜色的刷屏视频。

播放列表

• 1

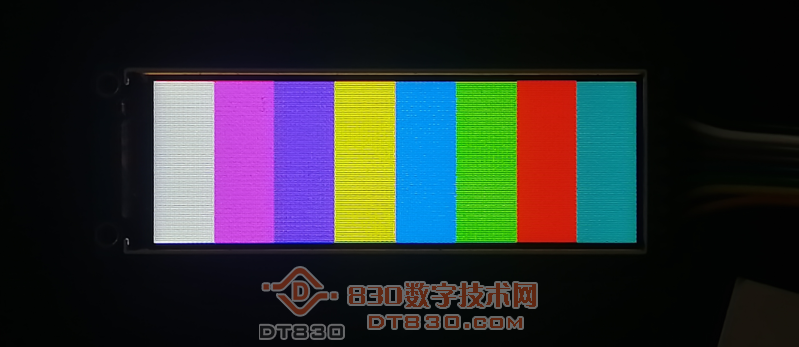

色彩还是挺漂亮的，142（R,G,B）X 428，262K真彩色，实际观看比较细腻。

wgsd 发表于 2025-10-12 19:29
色彩还是挺漂亮的，142（R,G,B）X 428，262K真彩色，实际观看比较细腻。

期待后续

前辈作品肯定是大作！赞

lizuolong618 发表于 2025-10-12 21:17
期待后续

该芯片没有多少潜能了，目前是硬件SPI查询方式，理论上用硬件SPI中断方式还可提高，再有启用芯片带有的DMA功能，会进一步减少CPU的负担

gdi2045 发表于 2025-10-13 08:29
前辈作品肯定是大作！赞

过讲了，相互学习吧，我也是看了你的彩屏才动心的，没事学着知识消磨时间吧。

用STM32多好频率够用

房有亮 发表于 2025-10-14 13:14
用STM32多好频率够用

惭愧啊不会STM32了，就这个都一头雾水了，现在还没建模，慢慢来吧。刚画了个预计布置图，打发时间吧，用起来可能不错，做起来费事，不如数码管省事。

房有亮 发表于 2025-10-14 13:14
用STM32多好频率够用

商家送的质料就是STM32，商家的视频演示可挺慢，就像我之前那个模拟SPI是的，不比我那个模拟SPI提高44MHz频率的快，看样子顶多40MHz，可能是设置的频率较低。
