屏幕不大耗电不小

*发表于：2025-11-11 17:25:15* 346 · 发表于：2025-11-11 17:25:15

您需要登录才可以下载或查看，没有账号？立即注册

x

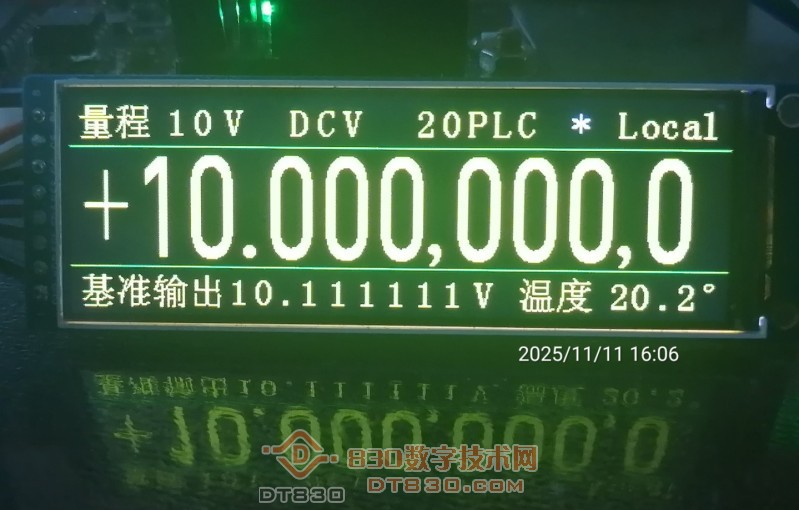

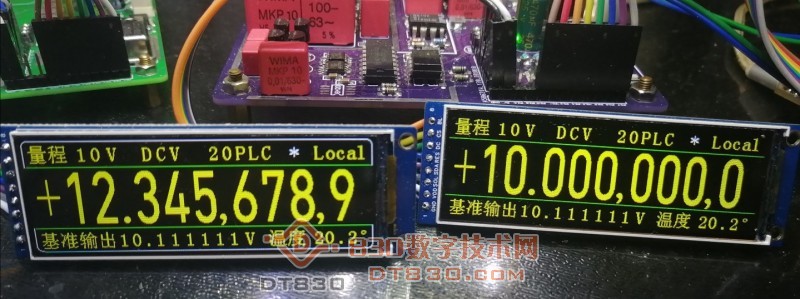

手边一个R5的变压器，交流8V给彩屏供电，随意测试了一下直流输出，结果只有7V，整流滤波后电压没有增加反而降低了？马上测试了一下直流电流，竟然有近100mA，屏幕不大耗电比数码管翻了几倍，显示范围只有21.2mmX64.5mm，这个效率也太低了。不过优点就是显示内容多，可随意更改。

HD123 · 2025-11-11 17:58:17

这屏幕看起还是好看，可以

房有亮 · 2025-11-11 18:37:03

在哪搞得这么长的屏

wgsd · 2025-11-11 20:56:54

房有亮发表于 2025-11-11 18:37
在哪搞得这么长的屏

淘宝上很多了，比这长的如3.7寸的长91mm，长十几cm的也很多，只是价格不实惠。

勇闯沙滩 · 2025-11-12 06:50:19

很好看的屏。

gdi2045 · 2025-11-13 11:10:29

显示效果真好！tft就没省电的

，背光电流太大了，电流小了颜色就不那么鲜艳了，可以控制背光电流试试

wgsd · 2025-11-13 22:31:51

gdi2045 发表于 2025-11-13 11:10
显示效果真好！tft就没省电的，背光电流太大了，电流小了颜色就不那么鲜艳了，可以控制背光电流试试 ...

电流调一下还可以，原先亮度输出口是推挽输出，电流100mA，改成准双向输出电流只有25mA，有点暗。还用推挽输出，串一个32K的电阻电流在50多mA，亮度与100mA几乎一样。

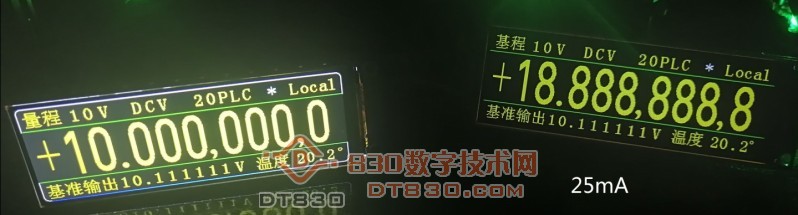

下面这张图就是25mA的，与左边100mA差别很大。
2 (1).jpg

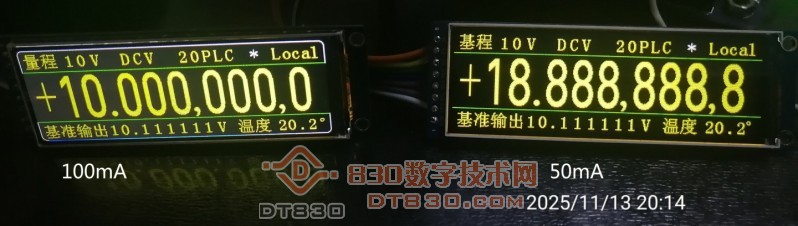

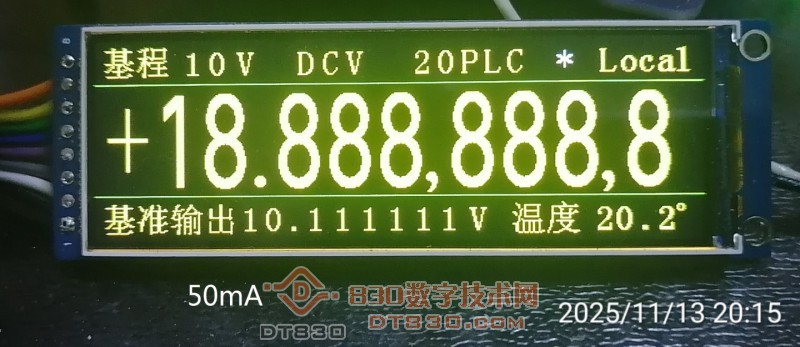

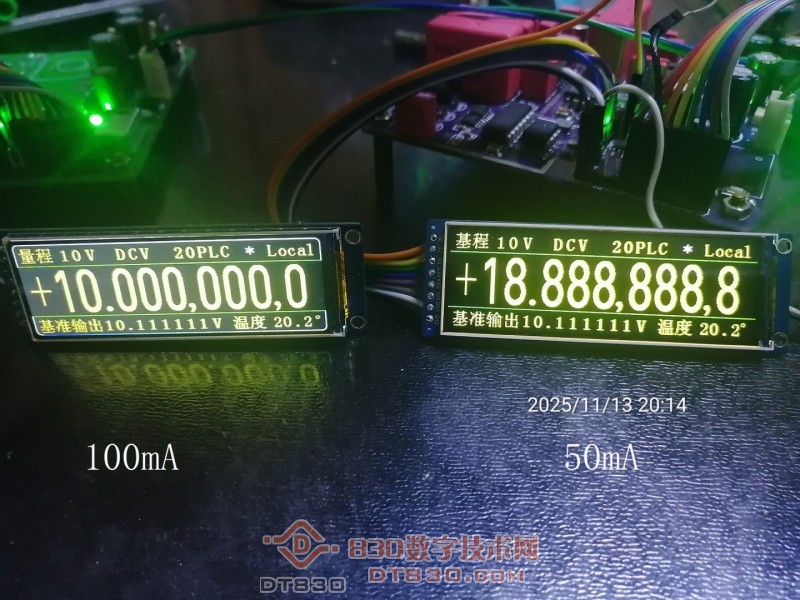

下面是50mA与100mA的对比图

gdi2045 · 2025-11-14 08:34:43

wgsd 发表于 2025-11-13 22:31
电流调一下还可以，原先亮度输出口是推挽输出，电流100mA，改成准双向输出电流只有25mA，有点暗。还用推 ...

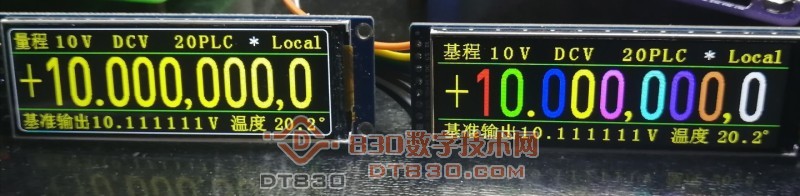

全彩数字！

led这货就这样，同样的led电流摧到一定程度，再想提高亮度电流需求很大，效果确不是很明显
