8位半表头

播放列表

• 1

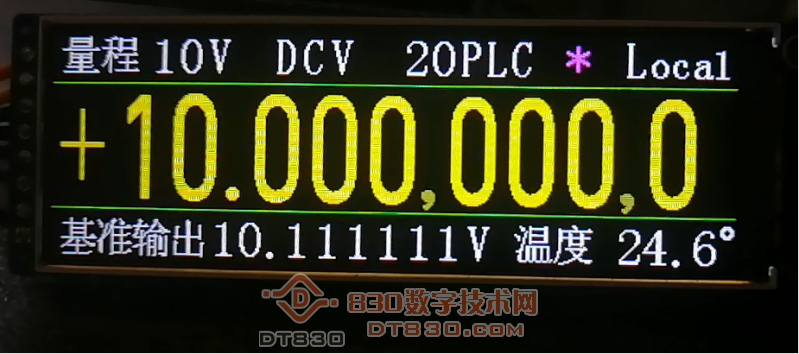

这个彩屏搞了很长时间，基本就这样了。
https://v.youku.com/v_show/id_XNjUwMjgzODg5Mg==.html

不错，非常的稳，又一神器问世

膜拜大佬，羡慕

真漂亮！加入逗号或者空格分位读数就快了不少！

gdi2045 发表于 2025-11-18 08:33
真漂亮！加入逗号或者空格分位读数就快了不少！

现在刷屏不是问题，STC8H8K64U的存储空间和速度基本都可以（8K内存，64KEEPROM），只刷中间黄色部分，也就0.2秒，如果只刷最后一位可以再提高十倍，0~9的变化一闪而过。问题是PWM基准不需要这么高的频率，切需要高度稳定，因此需要外部晶振，而原先的板上晶振是10MHz的温补晶振，要么把原温补晶振换成40MHz左右的。或者彩屏单独用一片单片机，只做显示和温度采样，ADC采样由以稳定为主的PWM基准板提供。感觉这样较好，既有了显示的速度，也有了基准的稳定，而且一片单片机就2元多点，远小于换温补晶振的成本。只是需要再画个显示部分的PCB。

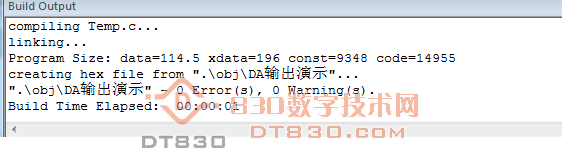

下图是现在单片机的内存等空间的占用情况。

wgsd 发表于 2025-11-18 12:10
现在刷屏不是问题，STC8H8K64U的存储空间和速度基本都可以（8K内存，64KEEPROM），只刷中间黄色部分，也就 ...

老哥的pwm基准羡煞旁人！

羡慕！这个表的校准是否需要九位十位表了？

高精尖仪表，谢谢分享。
