彩屏表头测试

彩屏表头接入实际电路测试了一下，还算可以，仍待解决的是*号运行时有冲突，可能是中断优先级问题，也可能是其他问题。*号的闪动也不是非要不可，看数字跳动也一样，只是在连续采样的数字一样时，*号的跳动才有意义。

当前测试原先的数码管没有拆除，与彩屏同时显示，但彩屏显示比数码管显示略有点延时。因数码管显示和采样板及pwm升压基准均由一个单片机控制，而彩屏显示是由采样单片机通过串口传送过来的，单片机的性能也有些拉胯，所以有点可以察觉的延迟。
总的测试结果与之前数码管显示基本一样，只是比数码管多了一位显示。20PLC采样时（2.5次/秒）有4微伏的跳动，50PLC采样时（1次/秒）有2微伏跳动，100PLC采样时（1次/2秒）有1微伏跳动。这对AD7175来说已经很不错了，6581的短稳也就这样吧。附几张连接电脑的采样数据。
https://v.youku.com/v_show/id_XNjUwODI2MTIzNg==.html?scm=20140719.manual.299058.video_XNjUwODI2MTIzNg==&spm=a2hkt.13141534.1_4.d_1

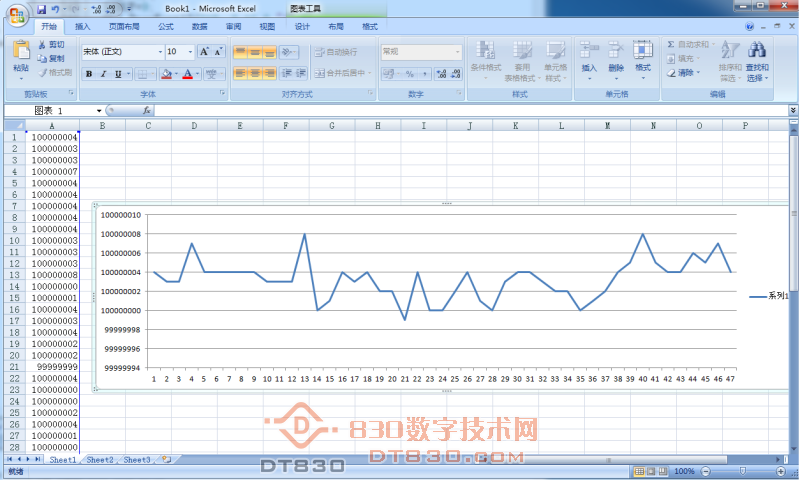

下面是与视频同时电脑记录的数据

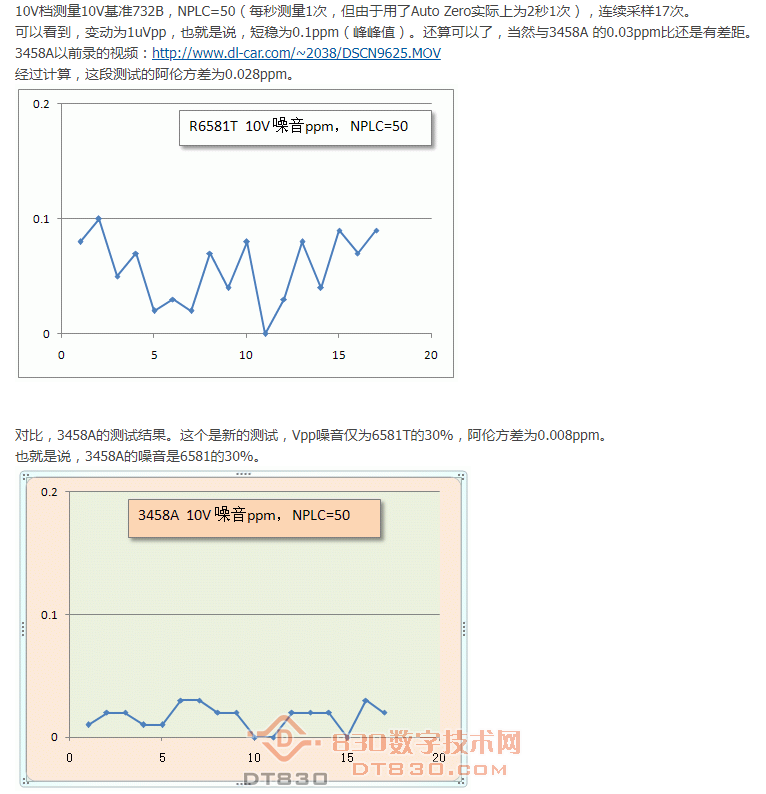

下面是38度论坛大师采集的6581和3458的短稳数据。大师几款8位半采集对比是比较正规严谨的，为了预防干扰，不用上位机，通过录像然后截取其中最好的一部分进行对比。

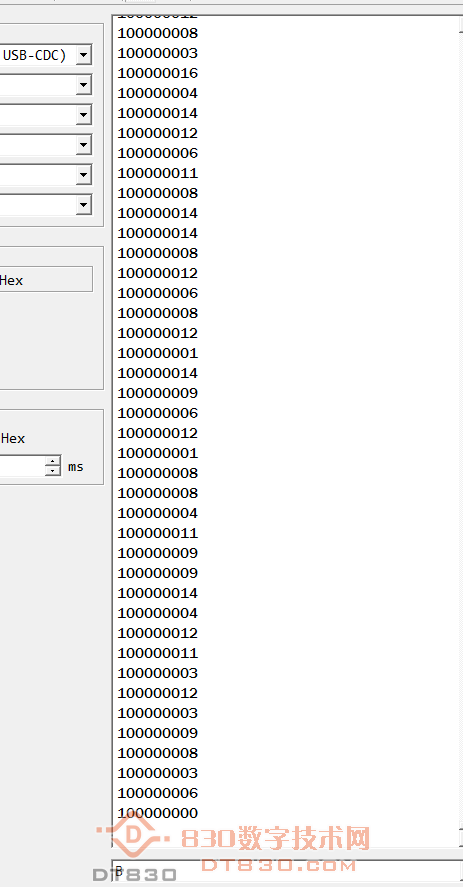

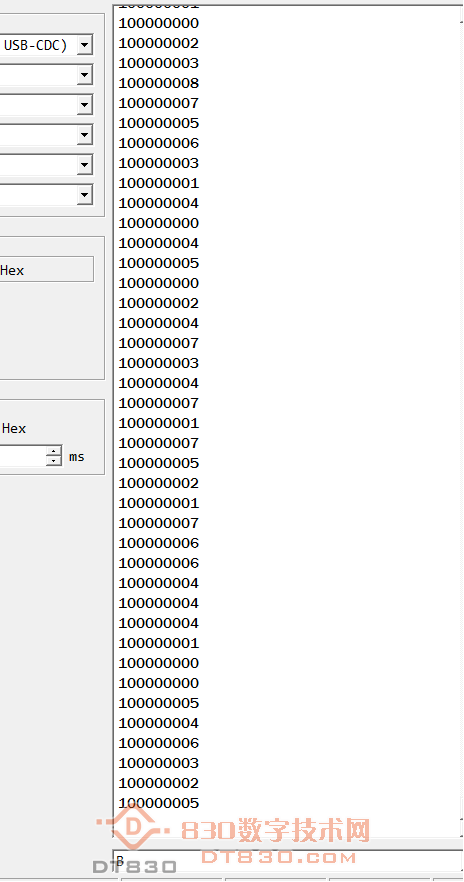

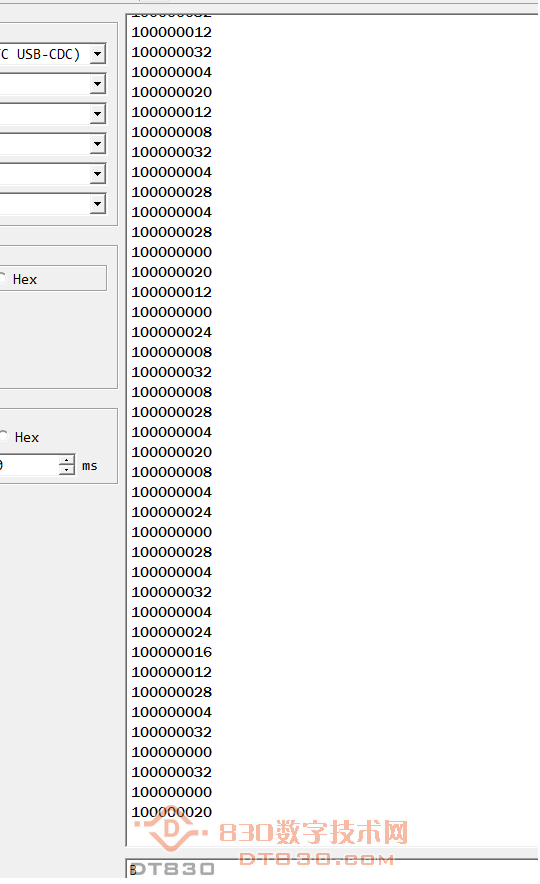

下面是前一天测试的20PLC，50PLC，100PLC的部分数据。
