OB2263电源芯片代换281H07

发表于：2026-2-25 10:24:50 254
电子电路
技术类别: 元器件
关键字: OB2263代换281H07

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

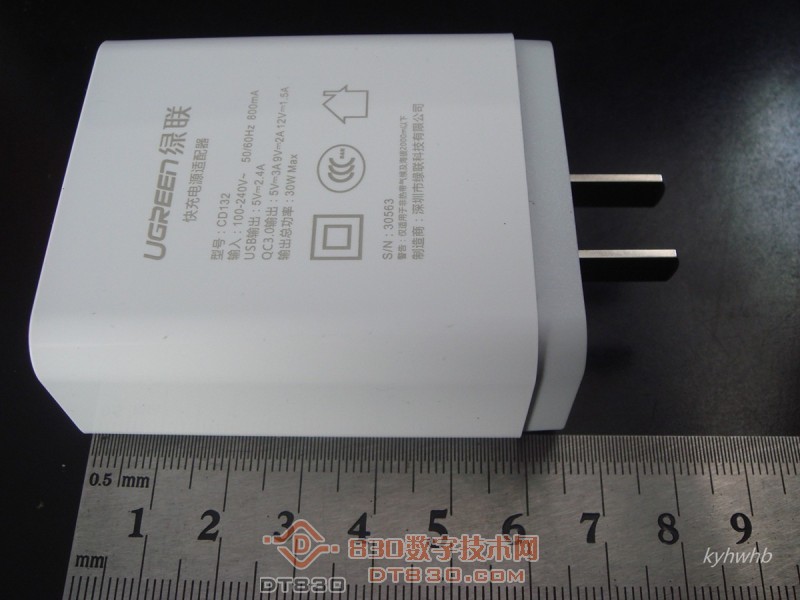

绿联CD132快充电源适配器无输出，经查为电源芯片281H07故障。找不到芯片资料，而手里只有OB2263，看二者外观与相似，尝试代换一下：

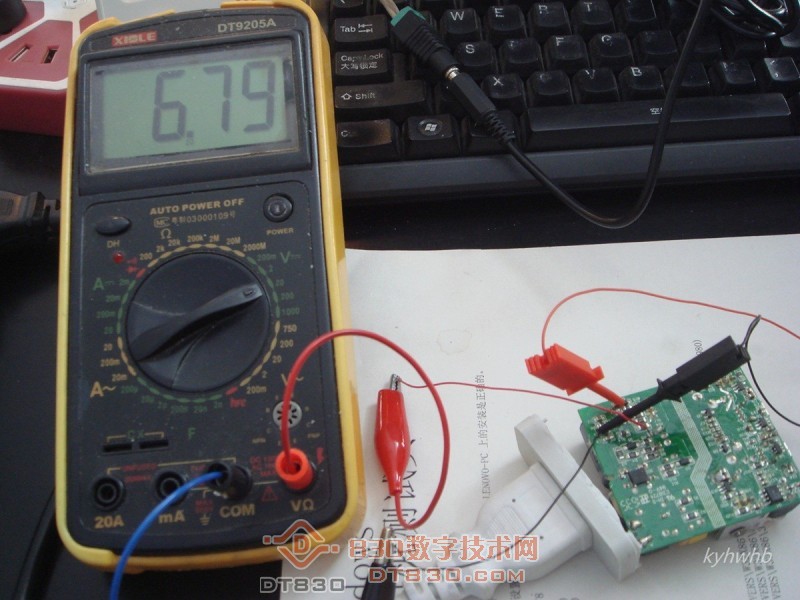

电源适配器无输出，但电源芯片281H07供电5脚有6.8V左右的电压

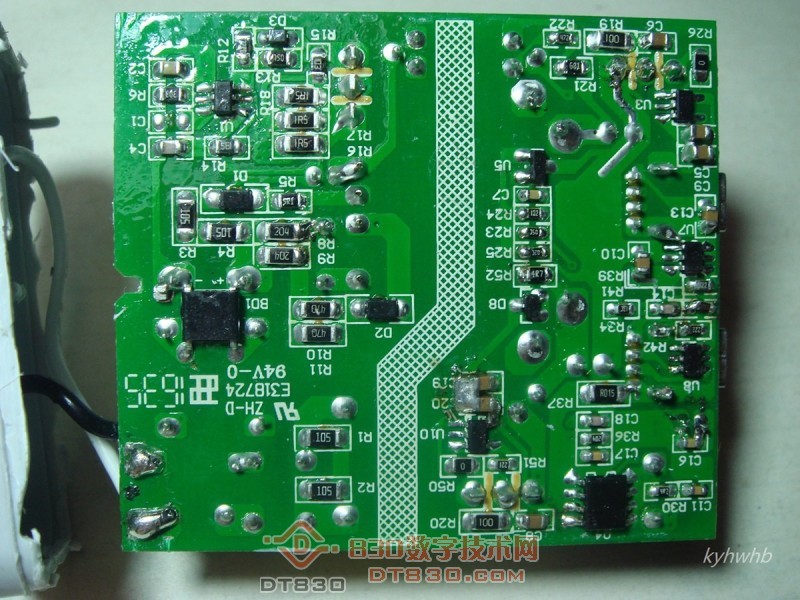

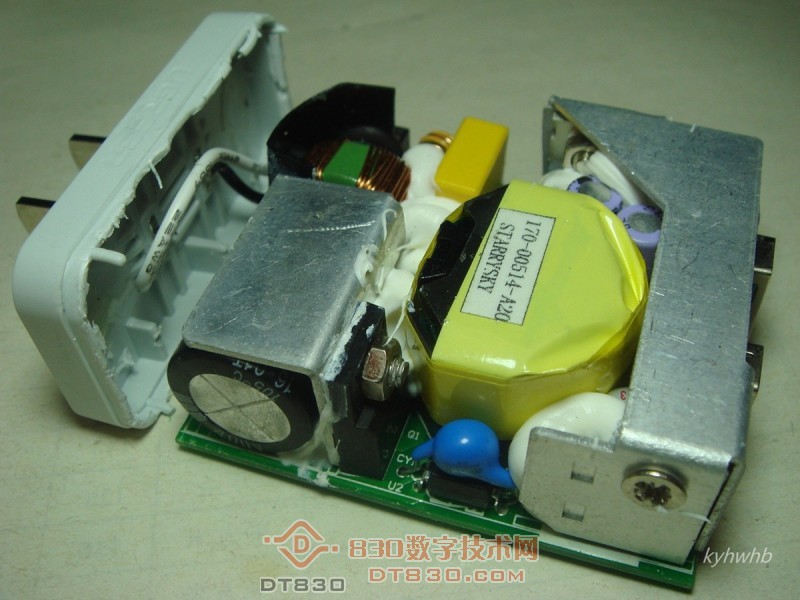

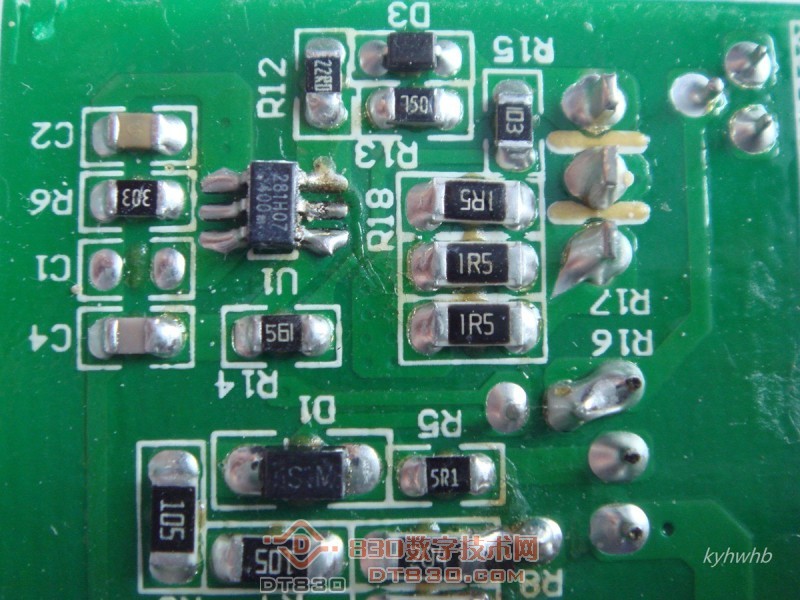

局部照片

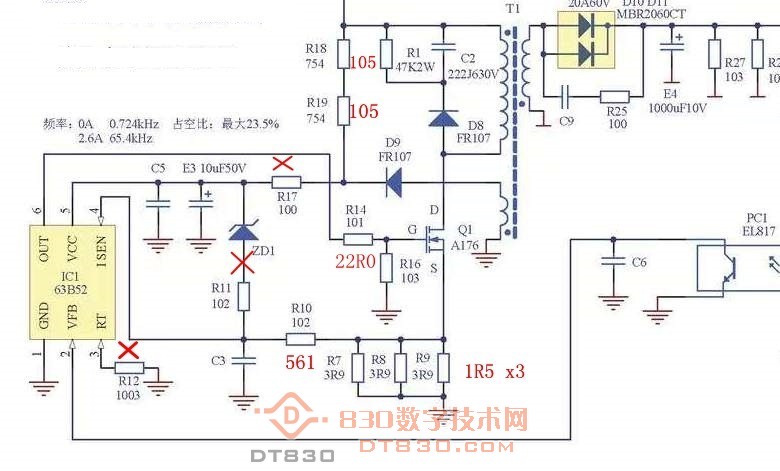

下面是OB2263的典型应用电路图，红色标记为281H07的实际情况

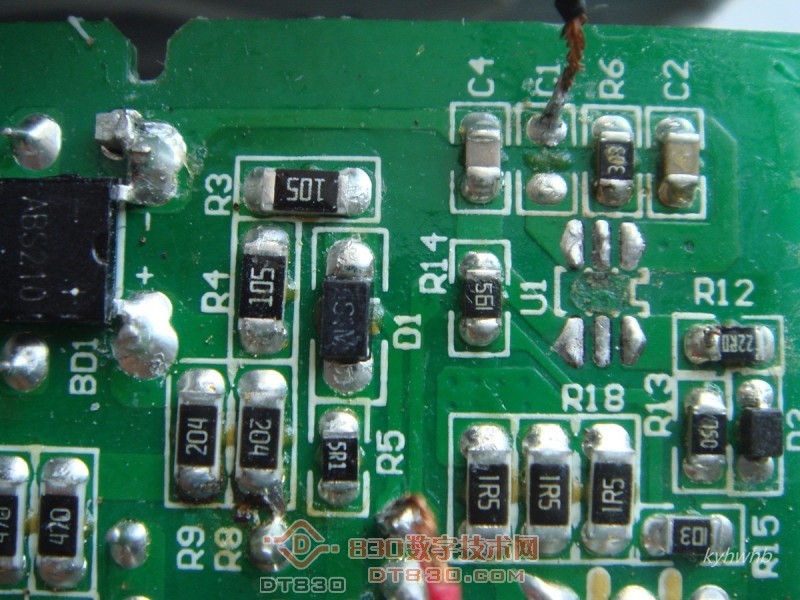

拆下281H07芯片，可见下面粘胶了

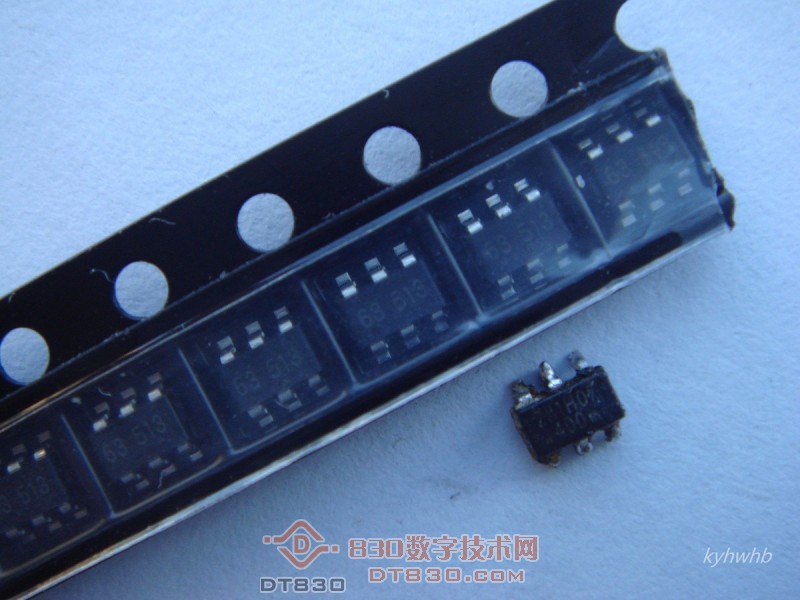

OB2263与281H07对比

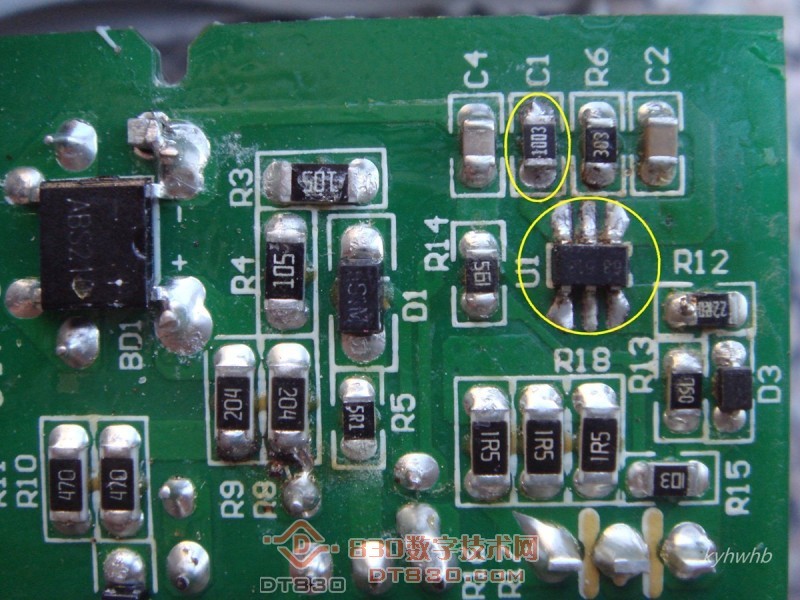

焊装OB2263和100kΩ电阻

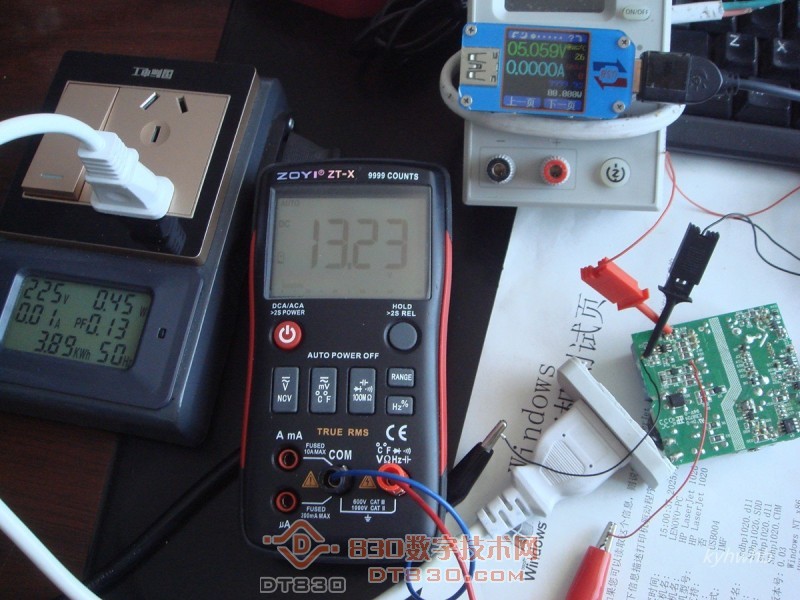

上电测试正常了

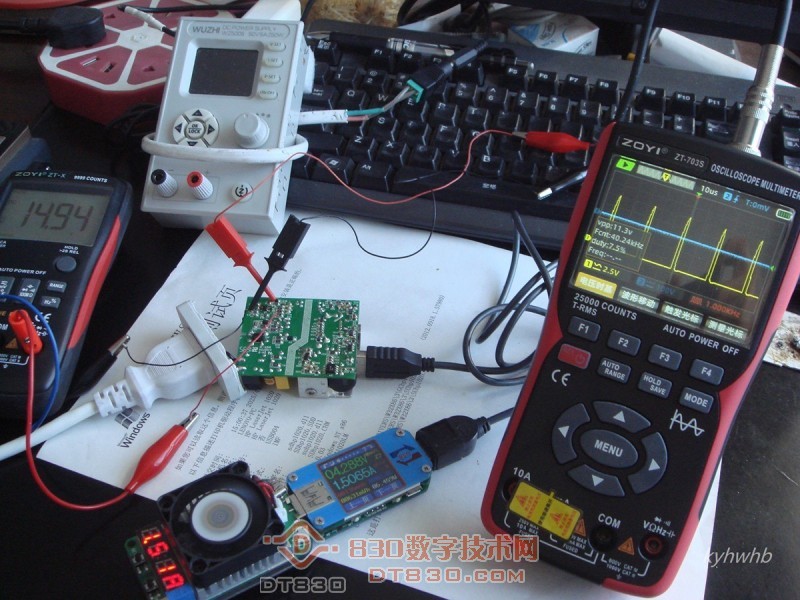

带负载的情况

收藏
送赞
分享

评分

参与人数 1仪表币 +100 收起 理由
43545 + 100 发帖奖励，感谢发帖。

查看全部评分总评分 : 仪表币 +100

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（3）

lizuolong618 数字梦想家E 2026-2-25 20:18:56
现在的电源头质量都还不错，就是超声波焊接需要破坏拆解，很好的维修代换思路
2026-2-25 20:18:56 回复
喜欢就好 数字巨人H 2026-2-25 21:47:01
手艺不错，谢谢分享！
2026-2-25 21:47:01 回复
fslichong 数字王者I 2026-2-26 11:27:54
这个做工还可以
2026-2-26 11:27:54 回复
