LED恒流驱动板接电阻负载测试

发表于：3 小时前 15
博览中心
物品类别: 电源_充电器
年代: 2000年或以后

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

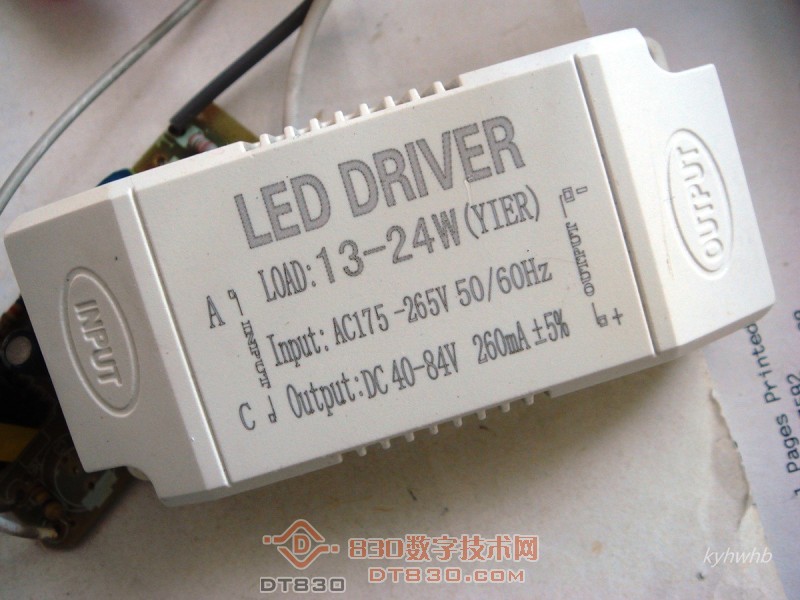

手里有个LED恒流驱动板，但没有LED灯板

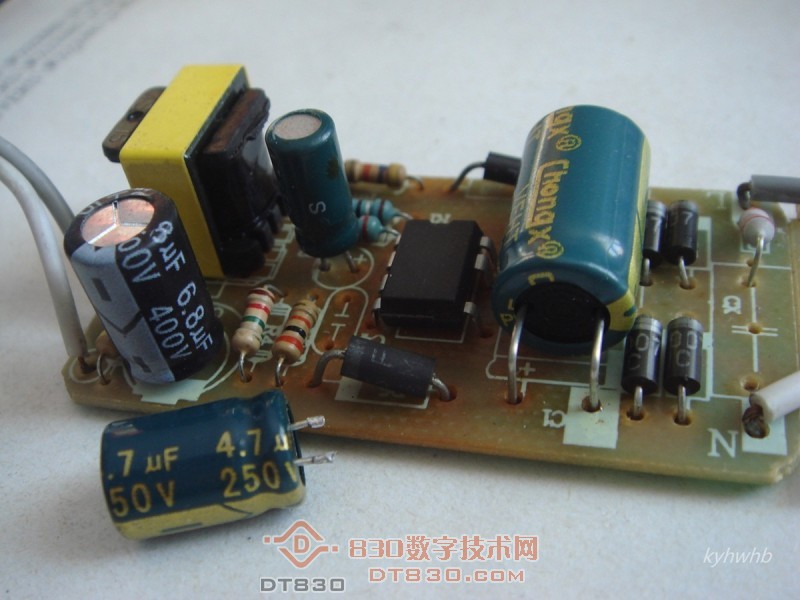

输出4.7uf滤波电容鼓包了，更换个6.8uf的

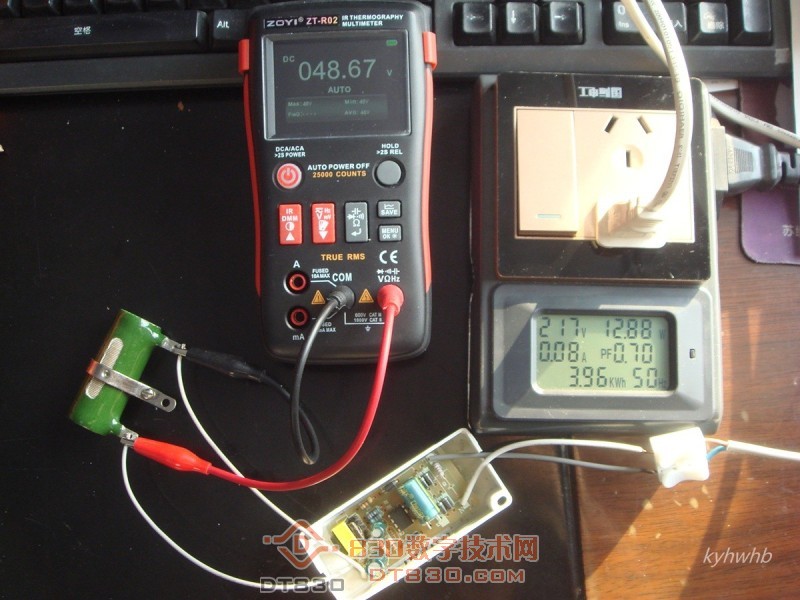

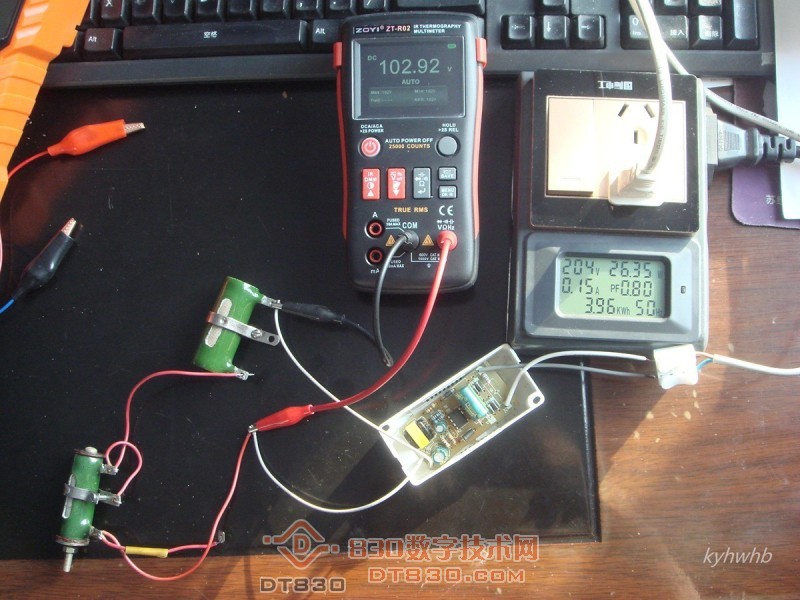

找到200Ω和220Ω两个大功率电阻，外加一个70Ω的发热管。

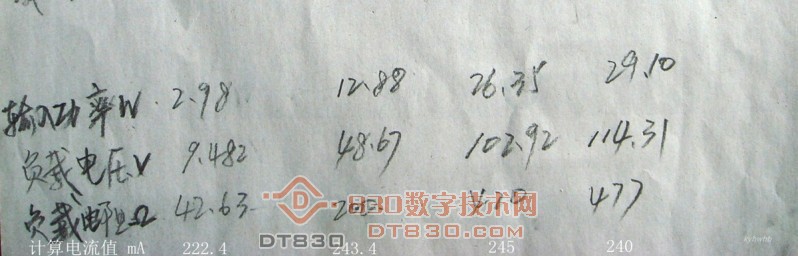

实测如下表：
