安泰信APS-15可调电源小拆

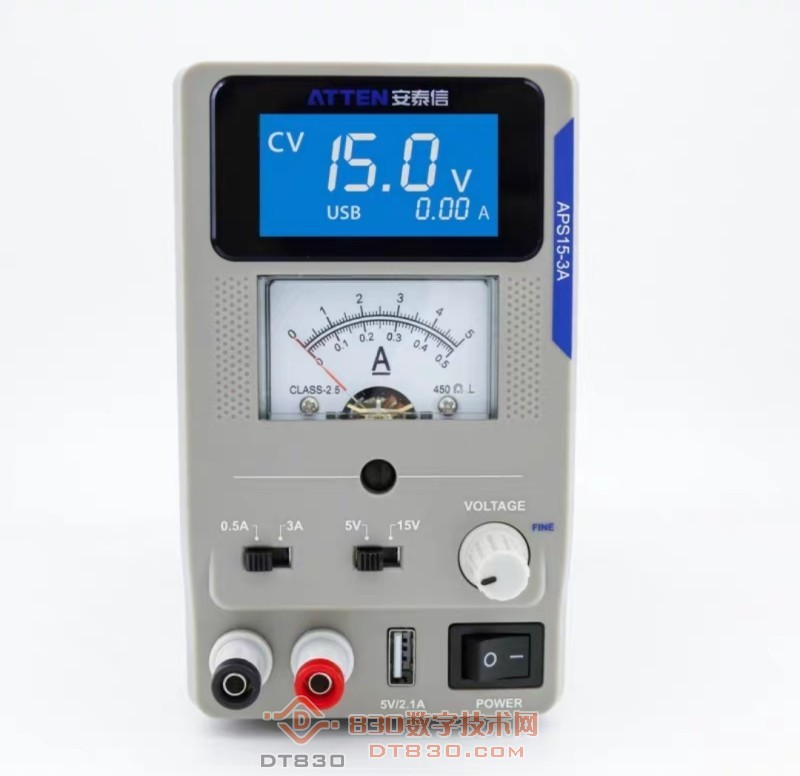

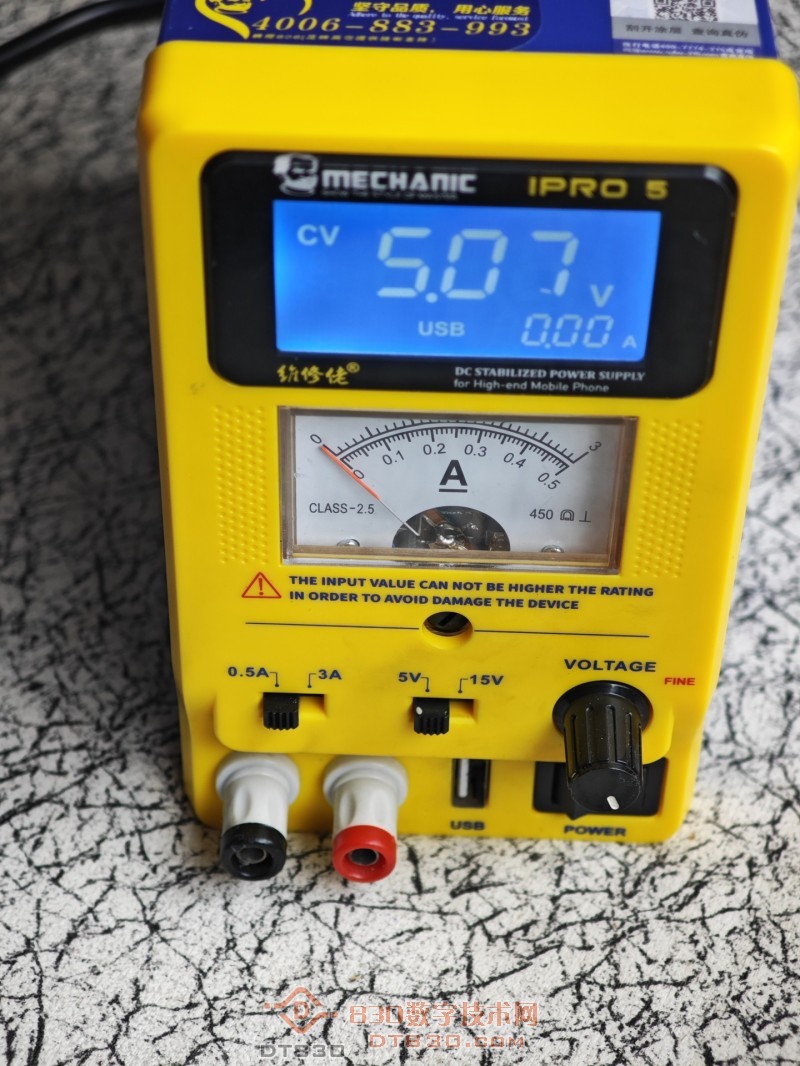

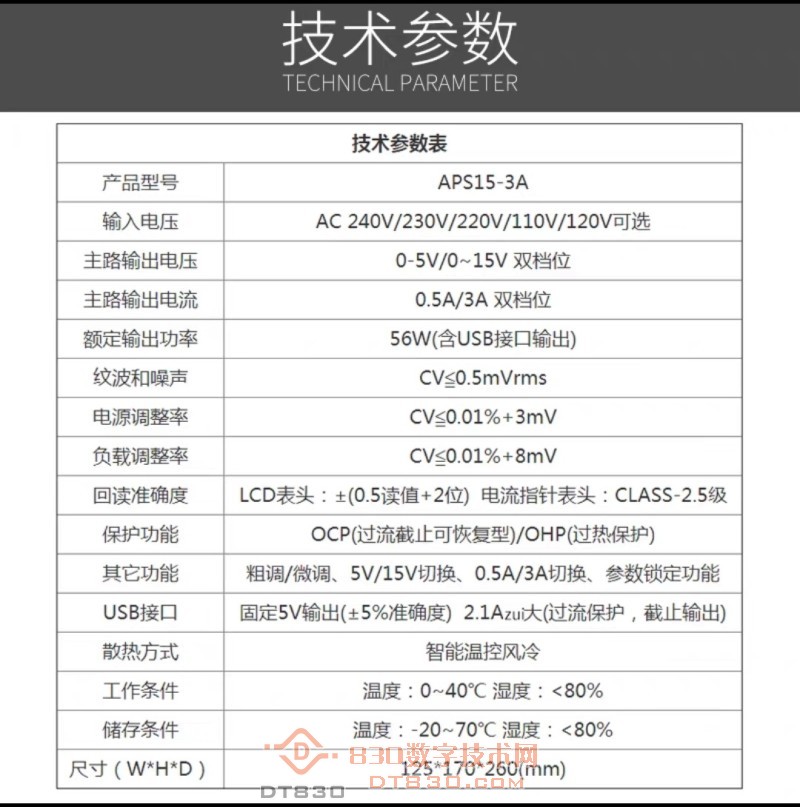

维修佬贴标产品，其初始型号为安泰信APS-15，顾名思义最高电压为15V，实测可以16V


这个很明显只能修手机专用，指针加数显电流显示很方便



质感挺好，有一个特点就是短路时会发出嘀嘀警报音，采用的是编码器调节电压

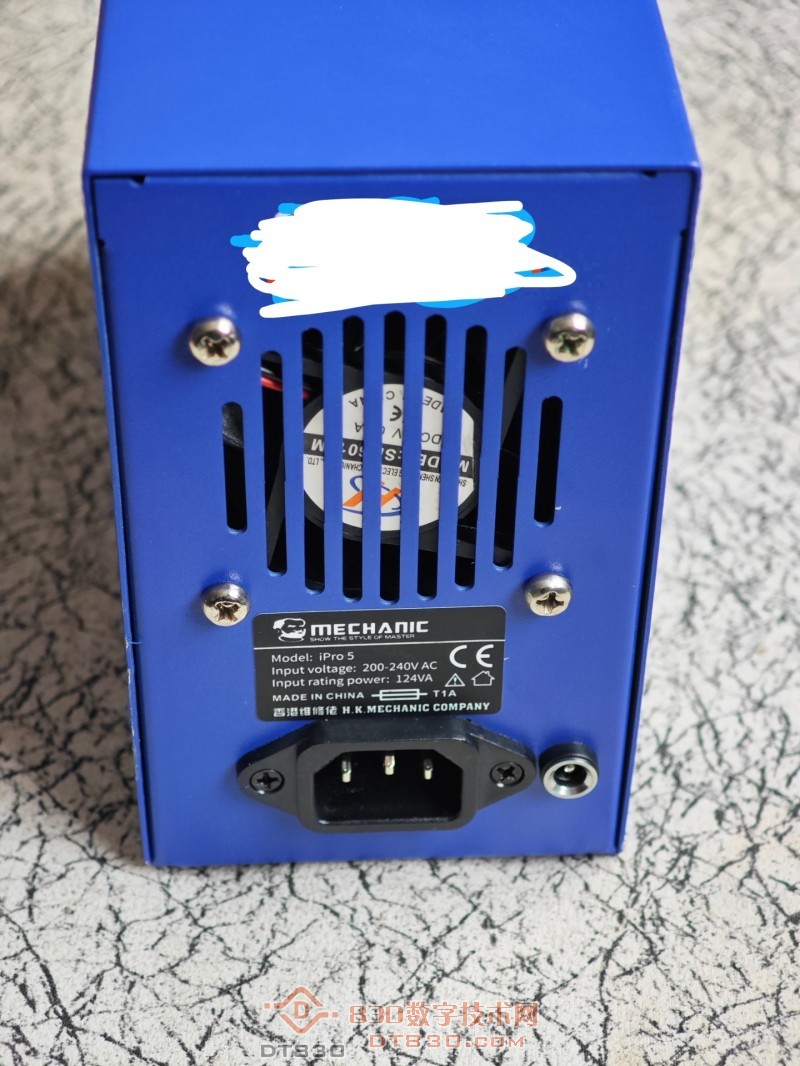

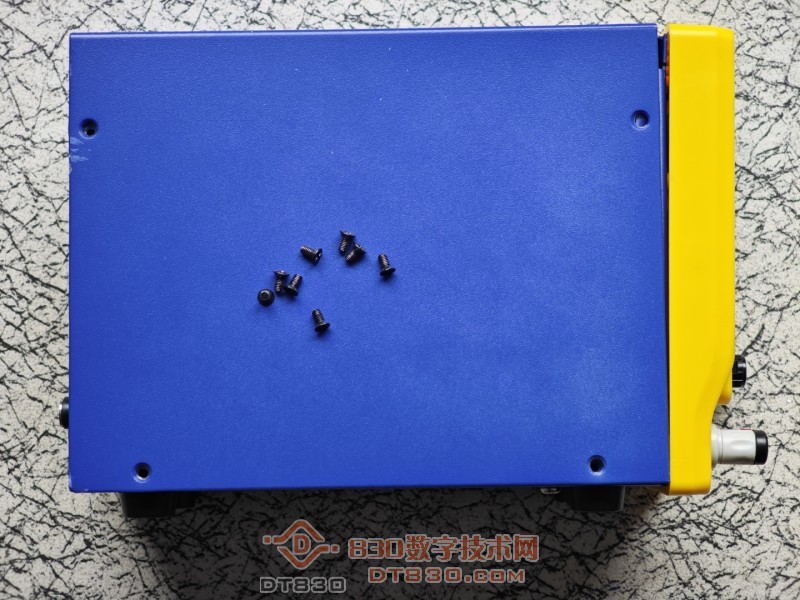

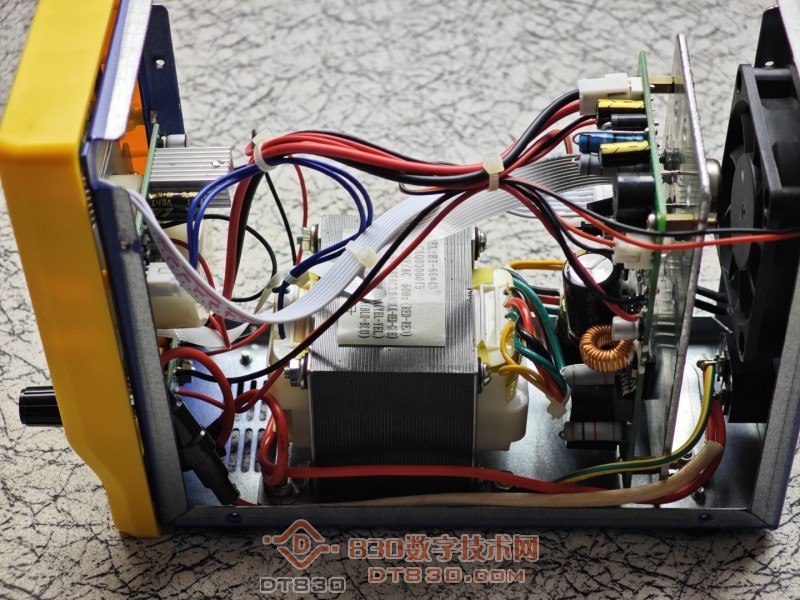

拧下两侧螺丝即可打开，可以看出是采用的隔离变压器设计

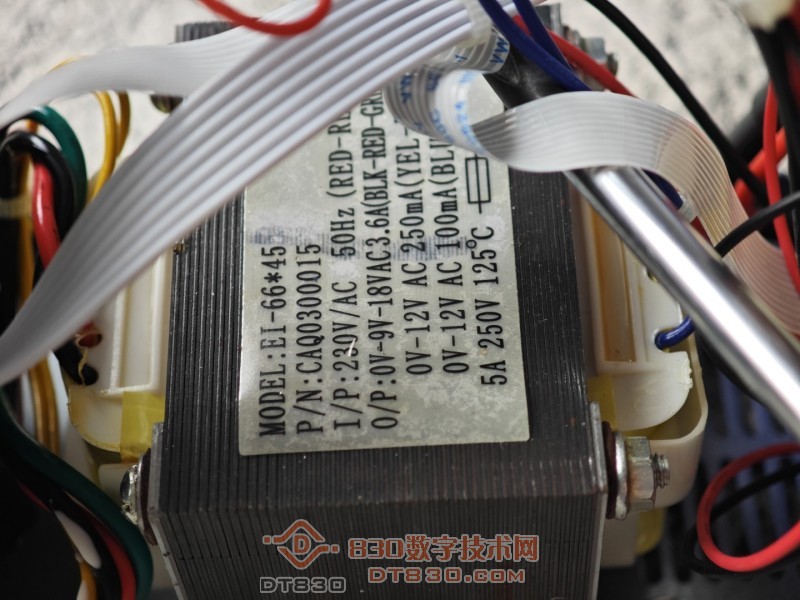

230V输入，9V12V18V多组输出，磁芯尺寸66*45，根据输出计算变压器功率69va,按0.9效率也有62VA，输出16V3A没问题

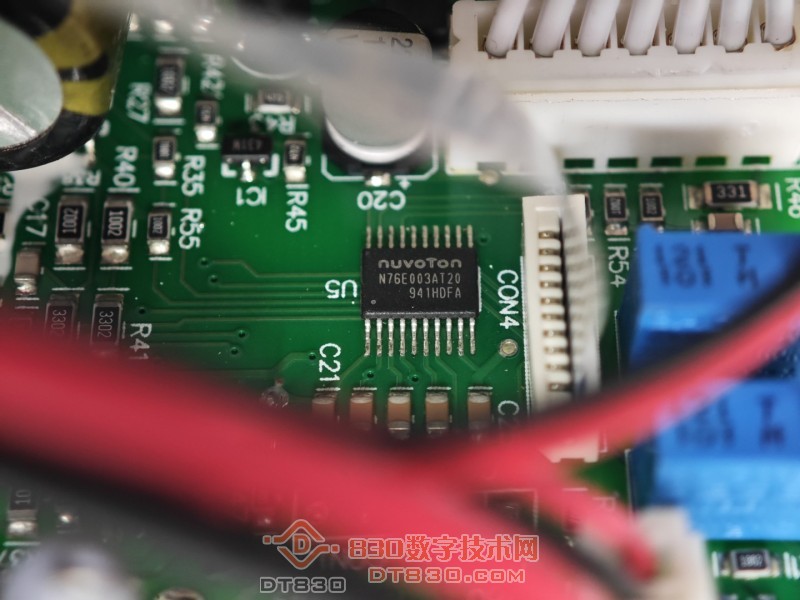

编码器调压自然需要单片机了，型号N76E003AT20

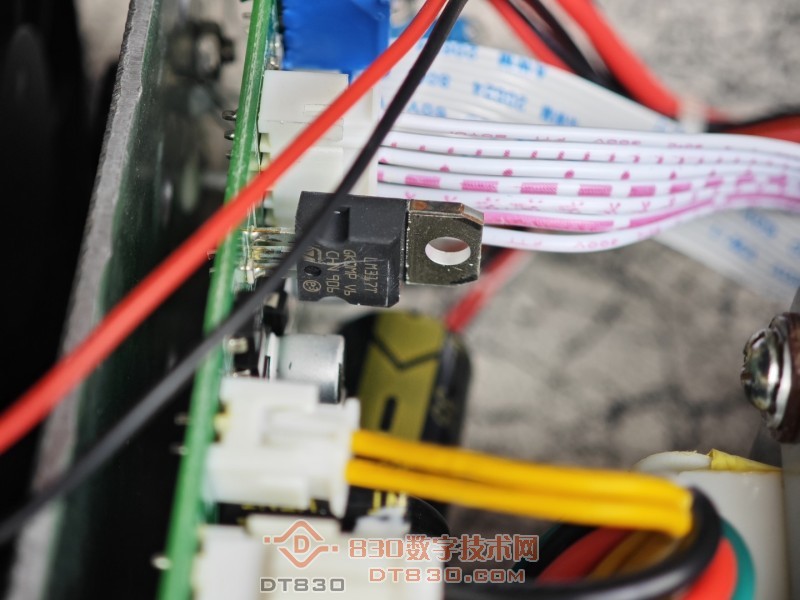

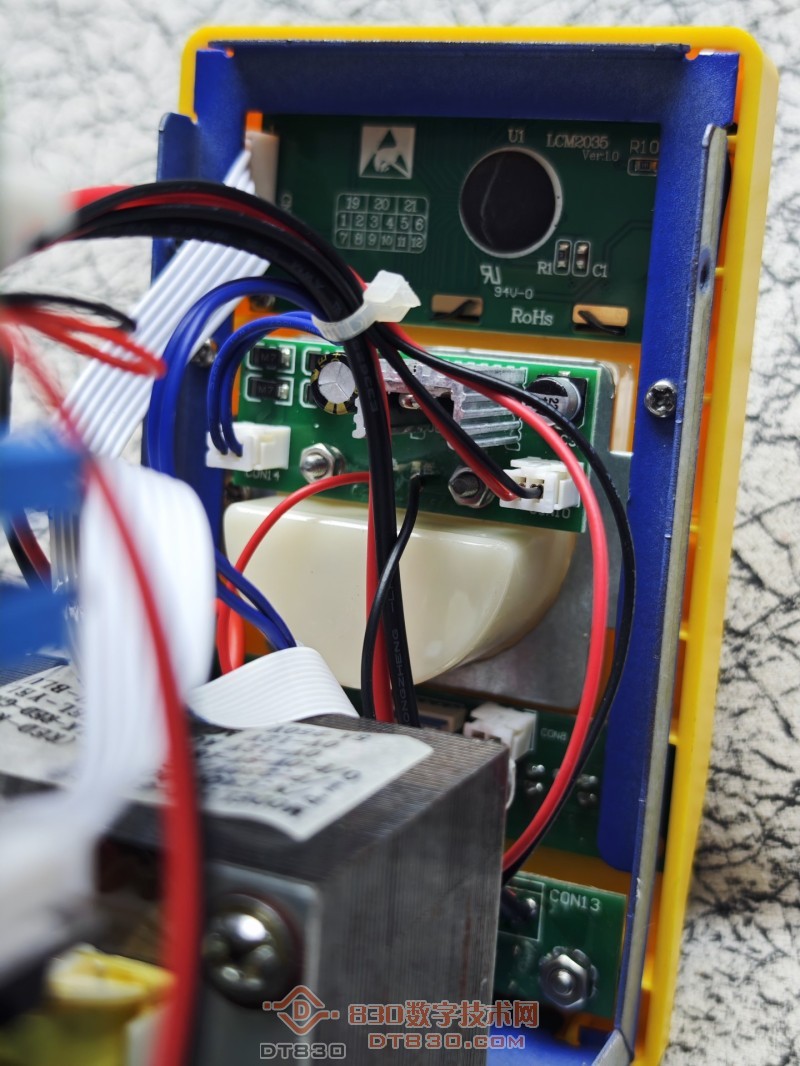

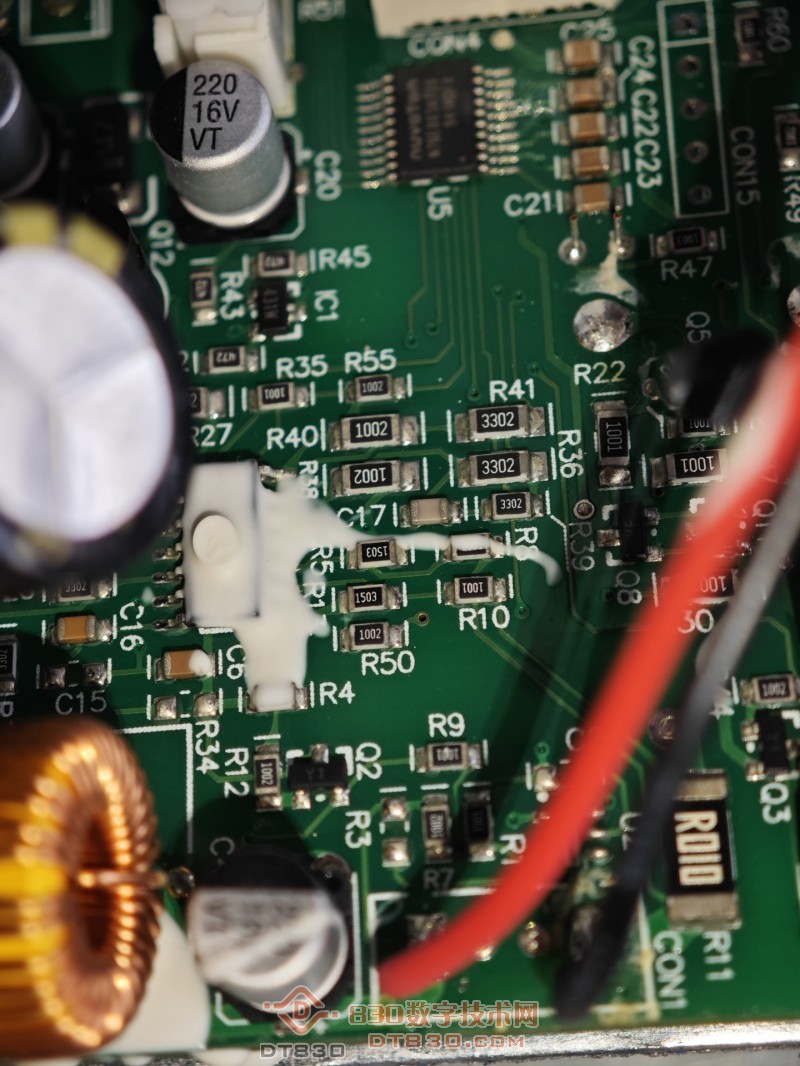

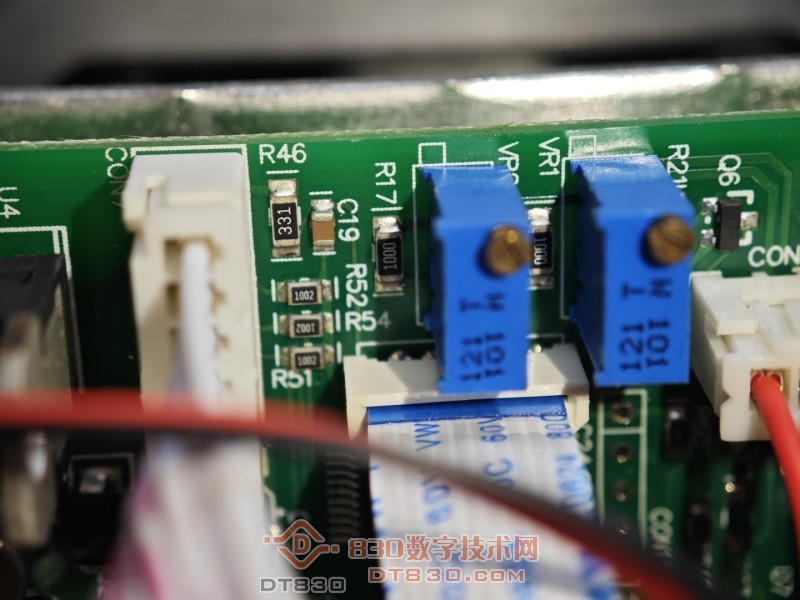

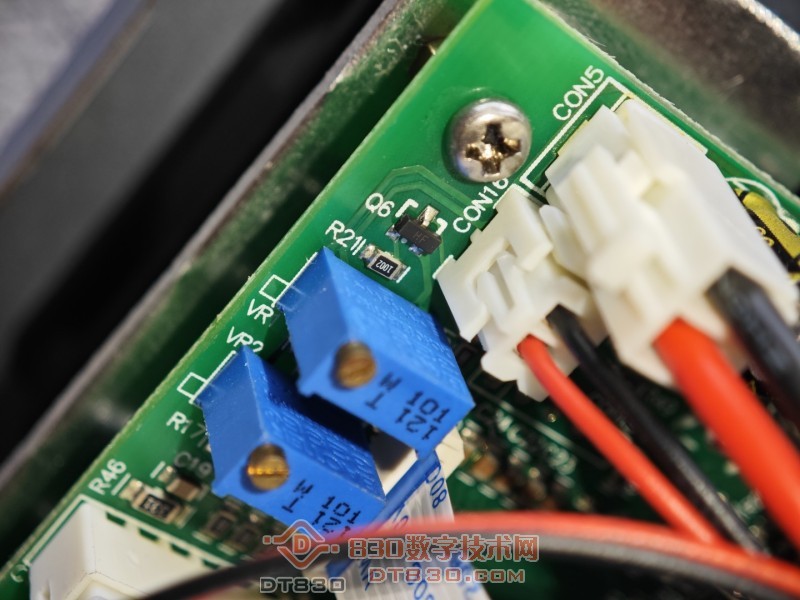

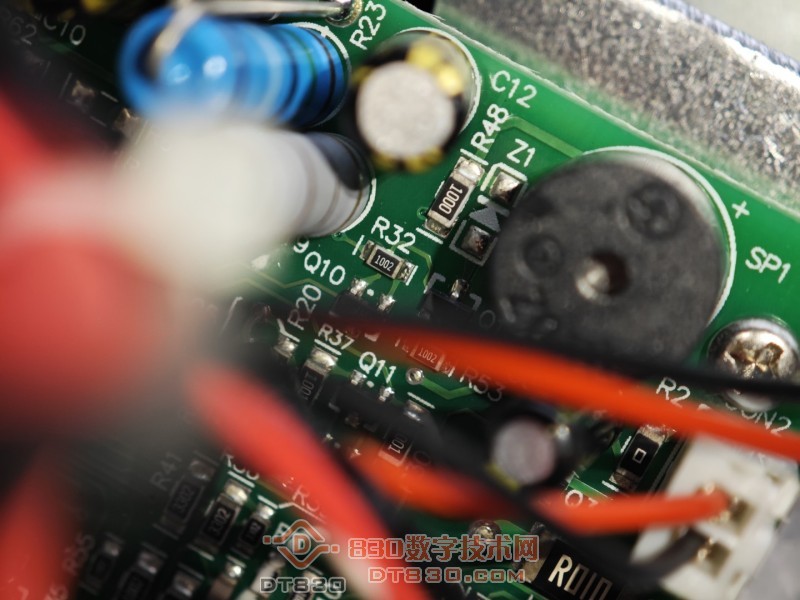

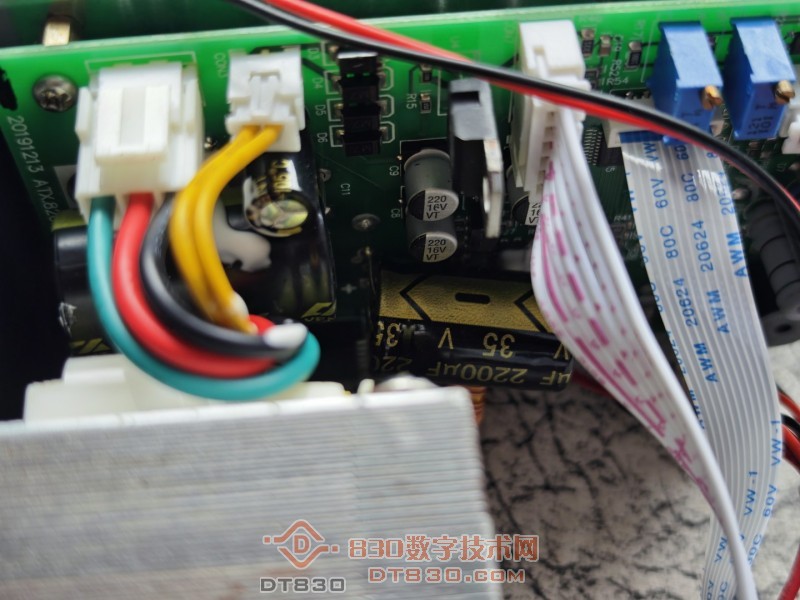

细节图，维修时可参考

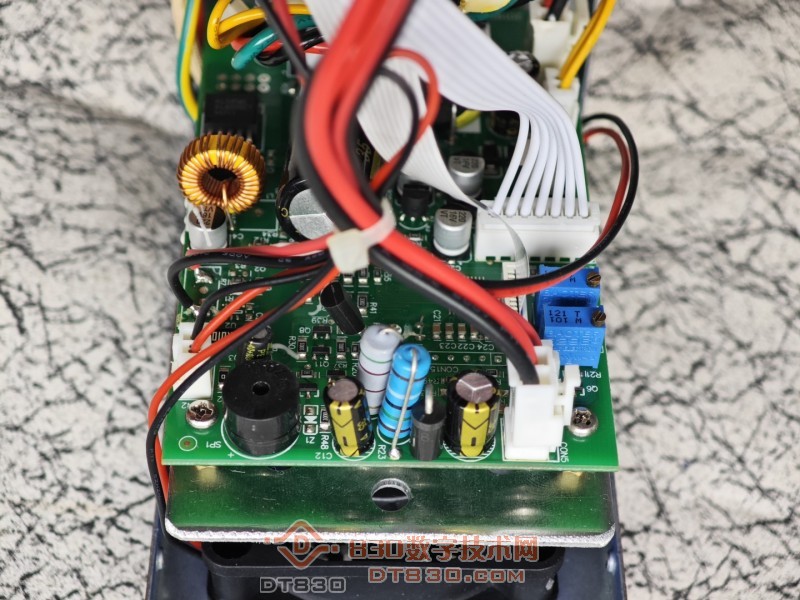

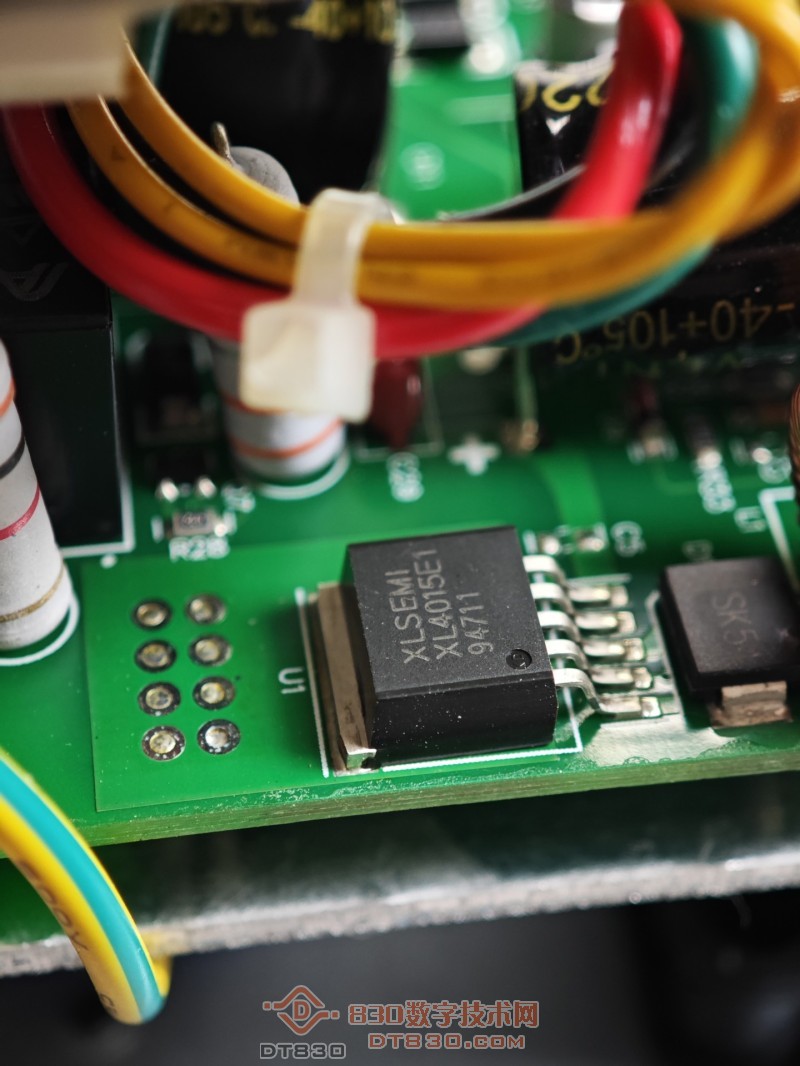

这个机器采用了LM317和XL4015降压芯片。0.5A时用317降压，3A时采用XL4015
实测电压输出数显误差不大，毕竟精确到0.1V确实没啥难度。
