ZT-1000R绝缘表

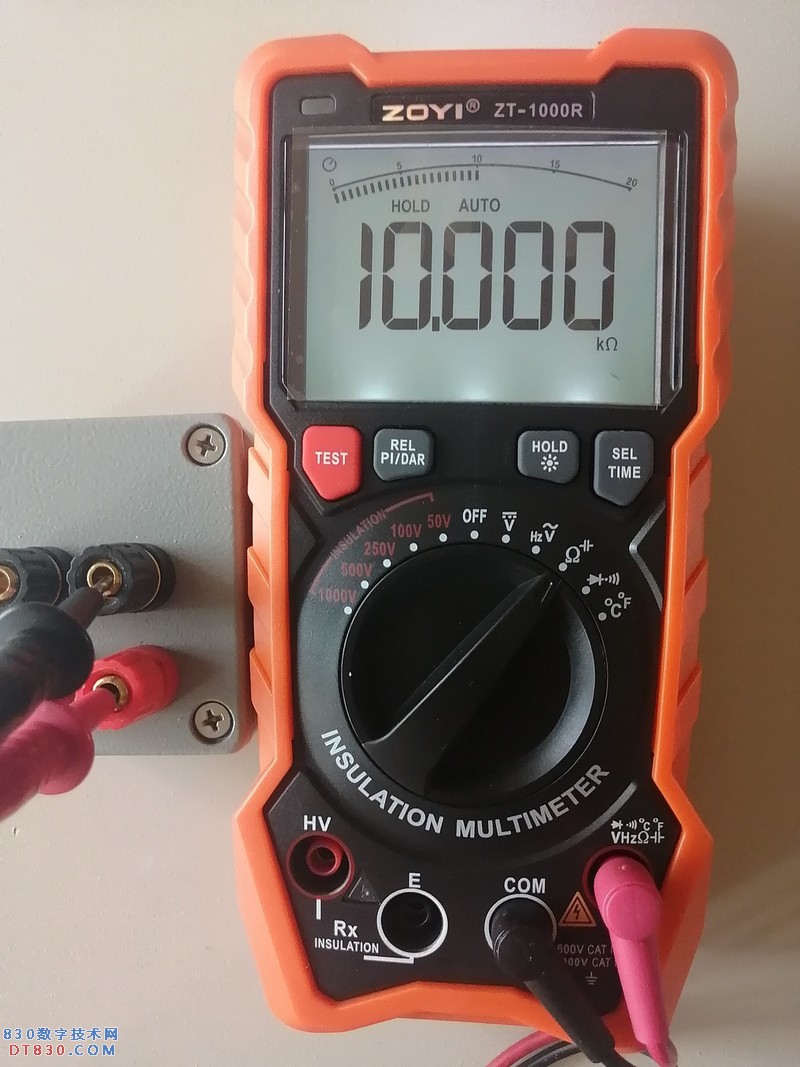

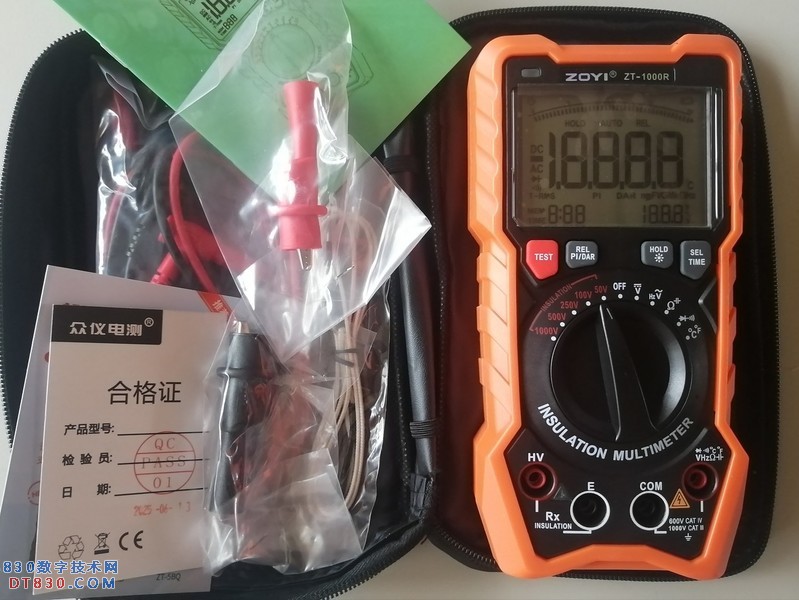

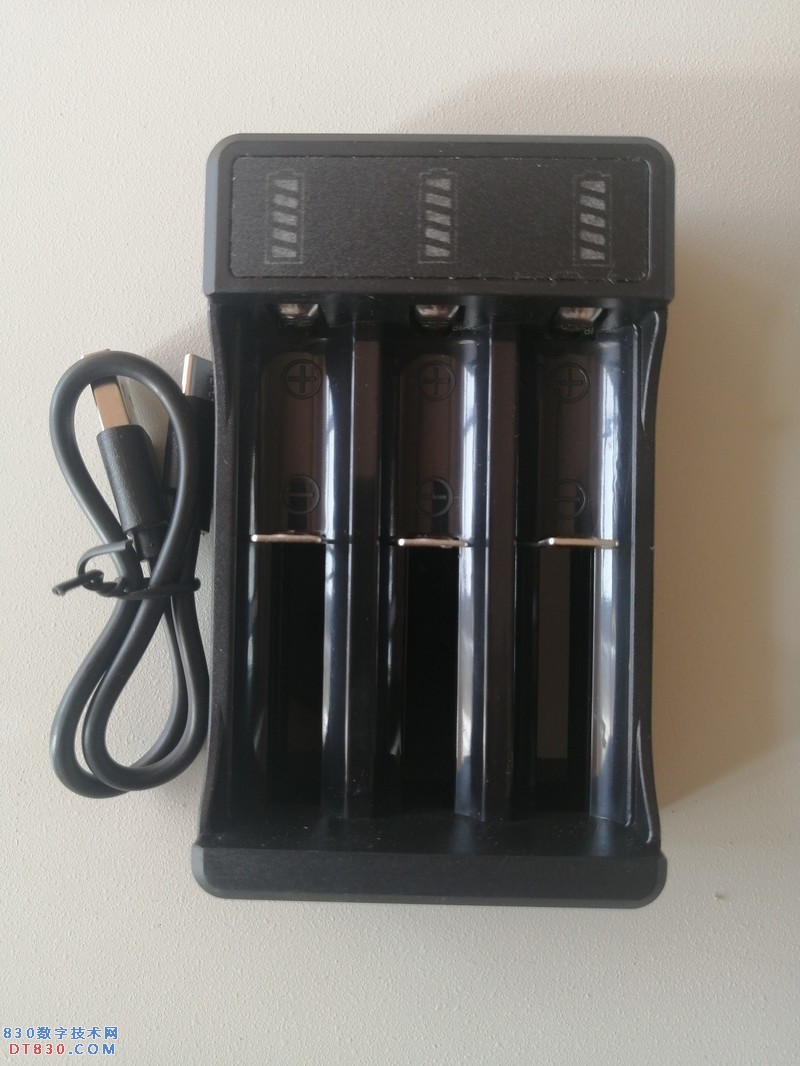

众仪的ZT-1000R绝缘表非常适用的电工测试工具，价格实惠功能齐全，具有多档的电压输出，适应不同的测试需求，方便的绝缘电阻测试，和自动的DAR与PI专业测试。分档的电压输出使器件的耐压测试更加方便和简洁，并且包含了万用表的交直流电压、电阻、电容、频率、二极管、通断及温度基本测量功能。整体外形比较稳重，屏幕大气清晰，采用三节3.7V的14500锂电池供电。个人感觉如能增加万用表的手动档量程切换会更加方便使用。上图。

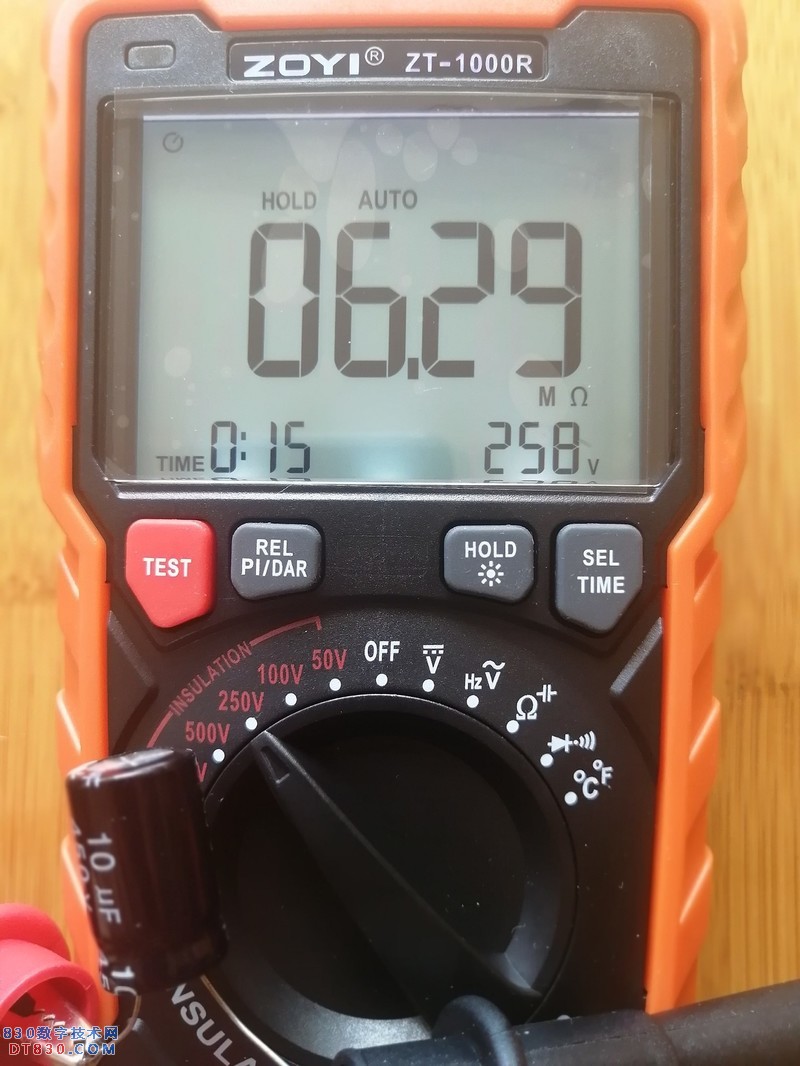

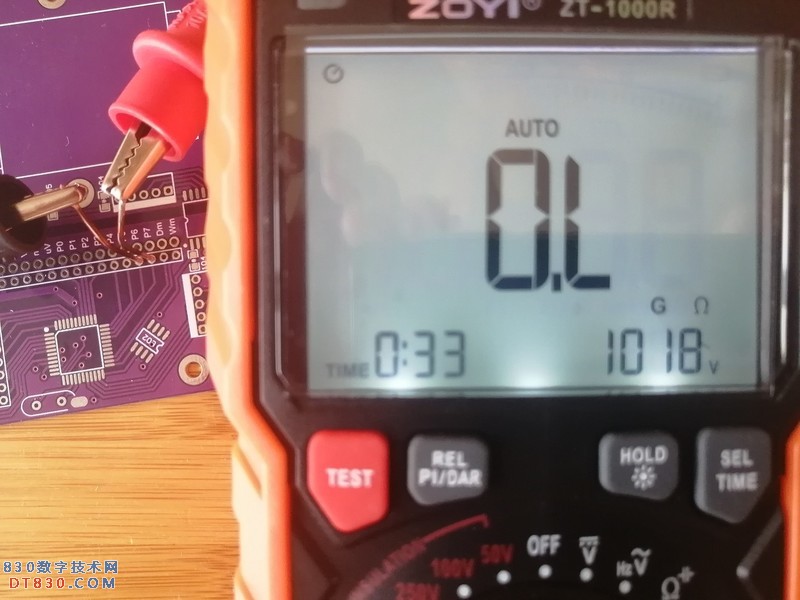

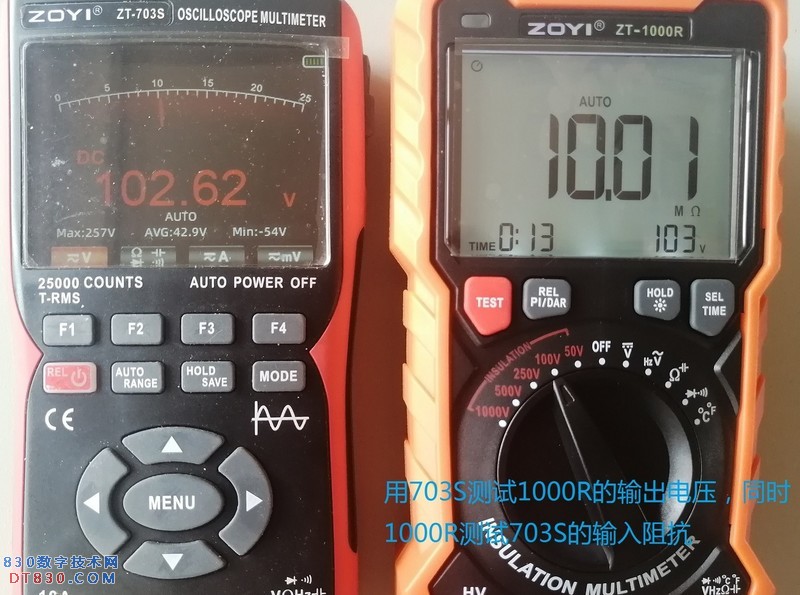

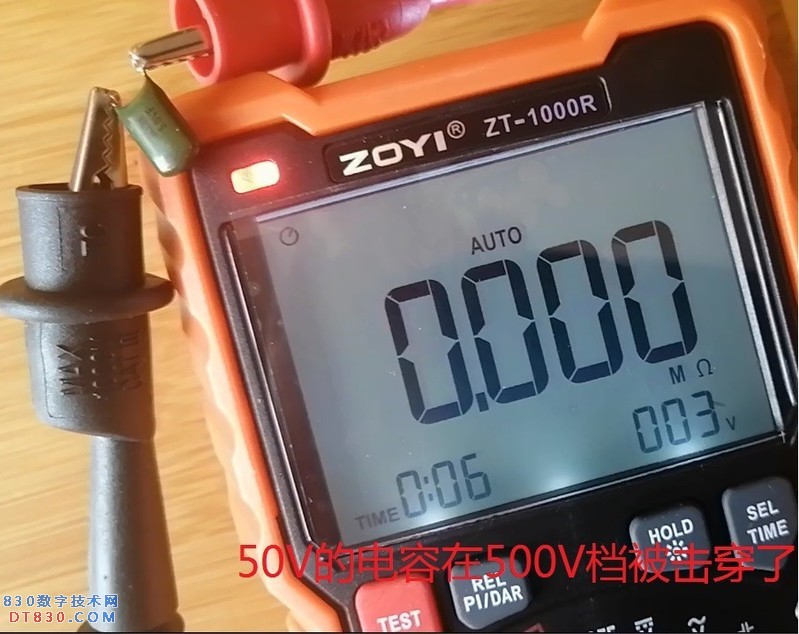

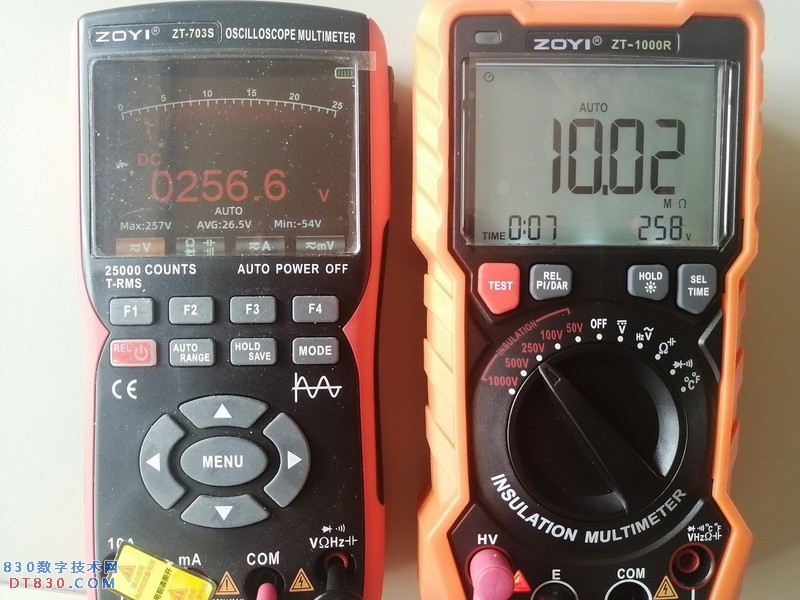

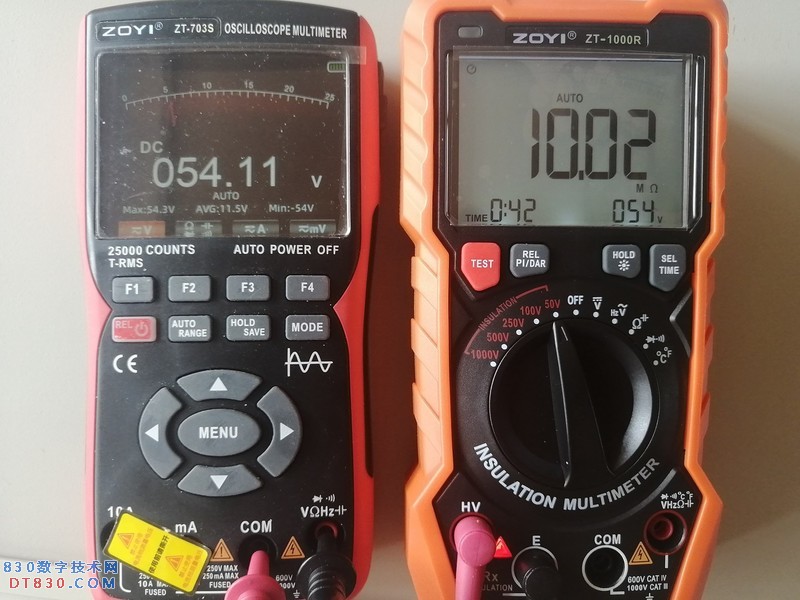

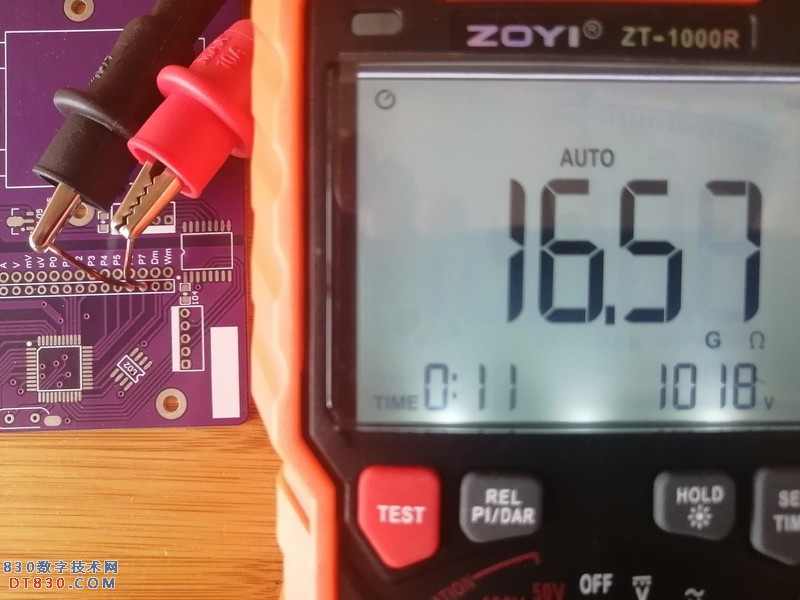

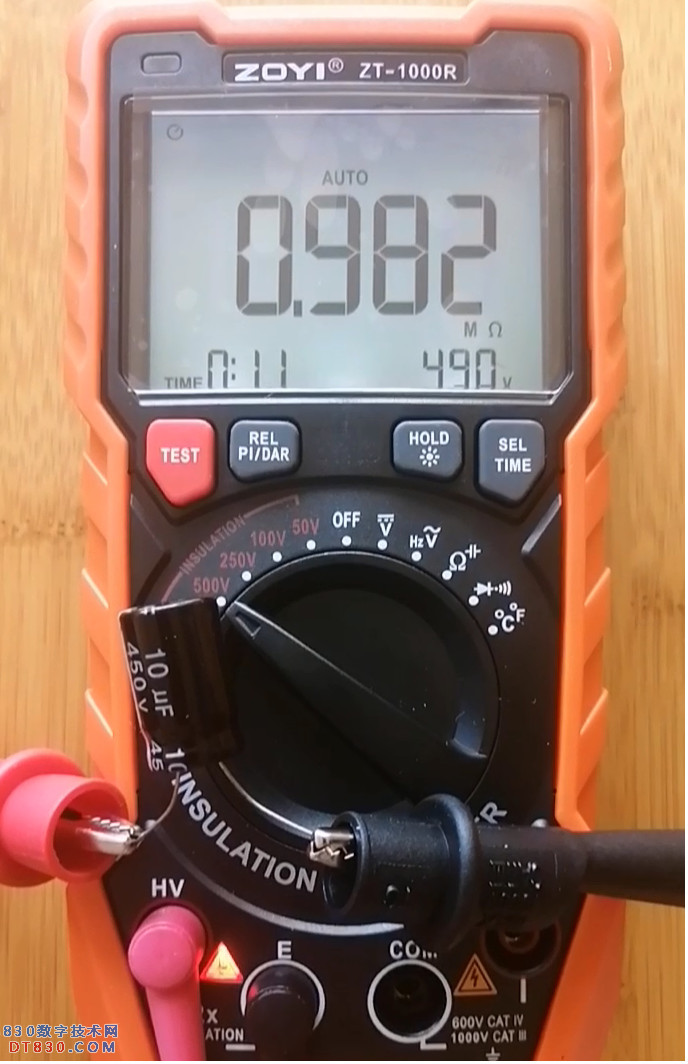

图4是测试PCB板上0.35mm距离的焊盘间的绝缘电阻，但再次测试就是图七那样显示OL，因为焊盘距离比较小，而且测试电压1000V多伏，感觉是否表的击穿能力不够，所以就找了个50V的涤纶电容，结果电容在500V电压档时被击穿了，就是图三。接着测试了450V电容的耐压，输出250V时显示阻抗6.29M图六，输出500V时，随着电容的充电，显示阻抗也增大到了9M多图五。十 ~ 十二图是用703S测试1000R的实际输出电压，同时1000R显示703S的输入阻抗。
