电压、电流基准图

wgsd · 发表于 2019-1-13 09:53:57

本帖最后由 wgsd 于 2019-1-13 13:54 编辑

43545 发表于 2019-1-11 22:43
仪友，你先按最好看的，最方便用的设计，到时，我来翻淘宝，统计最终多少成本。 ...

人艰不拆 · 发表于 2019-1-13 11:30:24

wgsd 发表于 2019-1-11 20:07

哈哈，好高大上啊

43545 · 发表于 2019-1-13 12:35:17

wgsd 发表于 2019-1-13 09:53

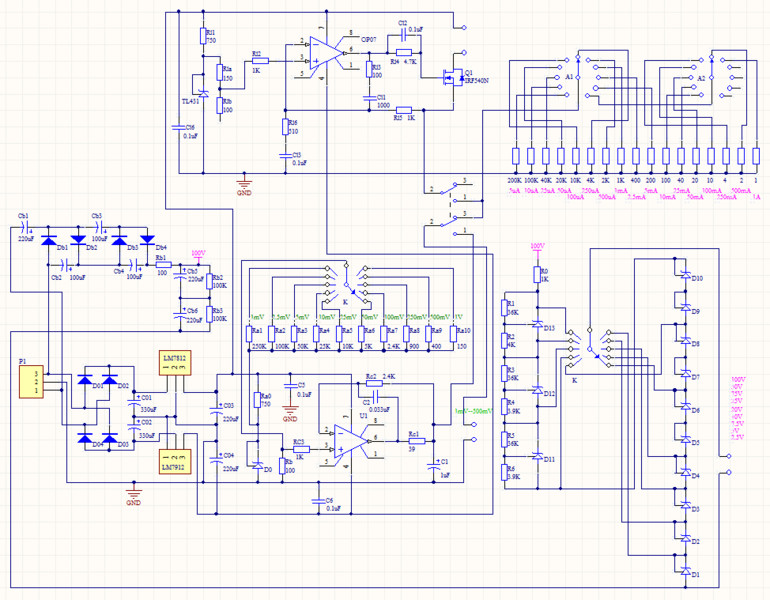

你这方案是把，取样电阻也用上了？当电阻基准用。
这个想法好。

wgsd · 发表于 2019-1-13 13:17:07

43545 发表于 2019-1-13 12:35
你这方案是把，取样电阻也用上了？当电阻基准用。
这个想法好。

感觉有点乱，业余玩家喜欢功能多。

43545 · 发表于 2019-1-13 13:21:23

wgsd 发表于 2019-1-13 13:17
感觉有点乱，业余玩家喜欢功能多。

是很乱，还有一种方案省钱就是，电源独立 + 电流源 + 电压源
做成，三个独立的部件
大家估计更喜欢这种，模块化，也容易做。

topsir · 发表于 2019-1-19 20:11:10

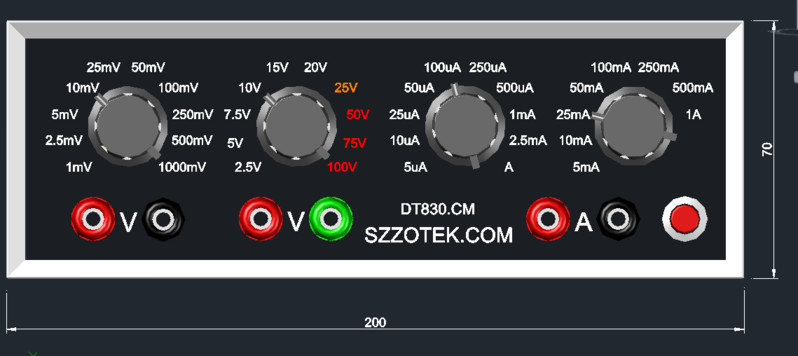

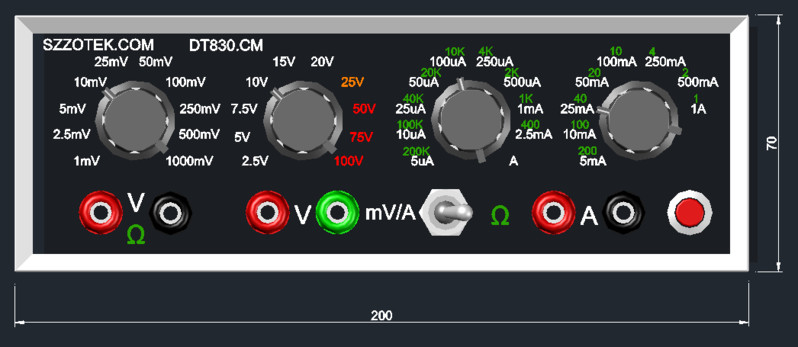

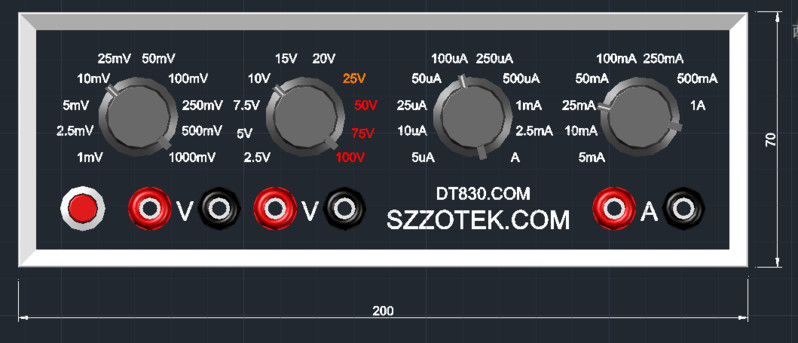

楼主:面板是用什么软件绘制的?

chen131578 · 发表于 2019-1-19 21:14:06

topsir 发表于 2019-1-19 20:11
楼主:面板是用什么软件绘制的?

电压，电流，电阻源，物尽其用。

wgsd · 发表于 2019-1-19 21:35:09

topsir 发表于 2019-1-19 20:11
楼主:面板是用什么软件绘制的?

常用的软件CAD14。

喜欢就好 · 发表于 2020-10-22 13:33:16

技术帖，学习了，谢谢楼主分享！
