楼主: wgsd

画了个基准板

[复制链接]
发表于 2019-6-9 17:15:06 来自手机 | 显示全部楼层
画的漂亮
 楼主| 发表于 2019-6-10 23:03:42 | 显示全部楼层

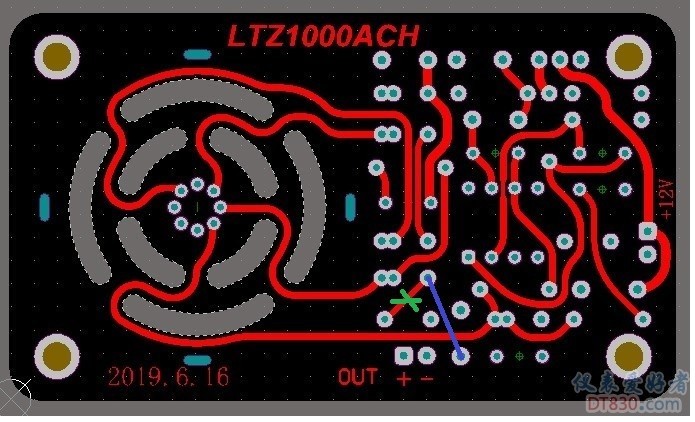

该PCB板有个错误,本来输出线是与内部隔离的,但因一个连线使其失去了隔离作用(因其电气连接都是在一起的,只是接的位置不同,所以线路检测功能没能发现失误),错误如下图。如有下载的坛友请不要使用,我明天更正一下。我打的板也的另打了,不想修板了,追求完美了。
发表于 2019-6-11 06:23:18 来自手机 | 显示全部楼层
这个是比较标准的电压基准
 楼主| 发表于 2019-6-11 14:57:27 | 显示全部楼层

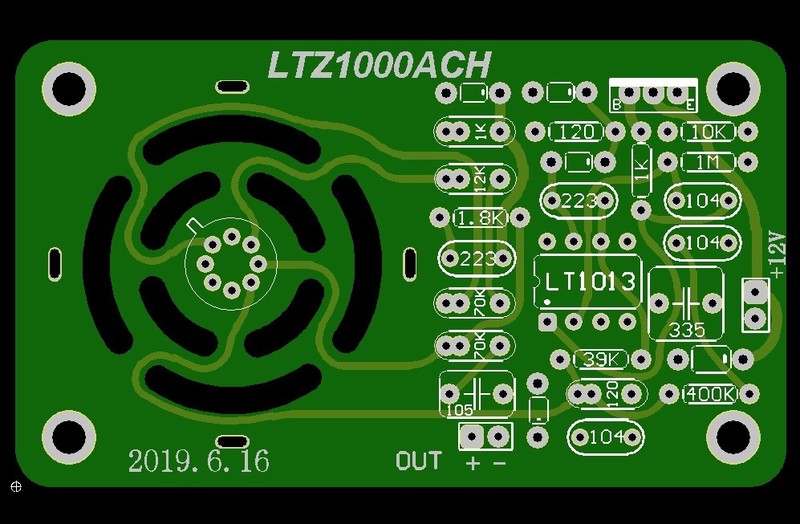

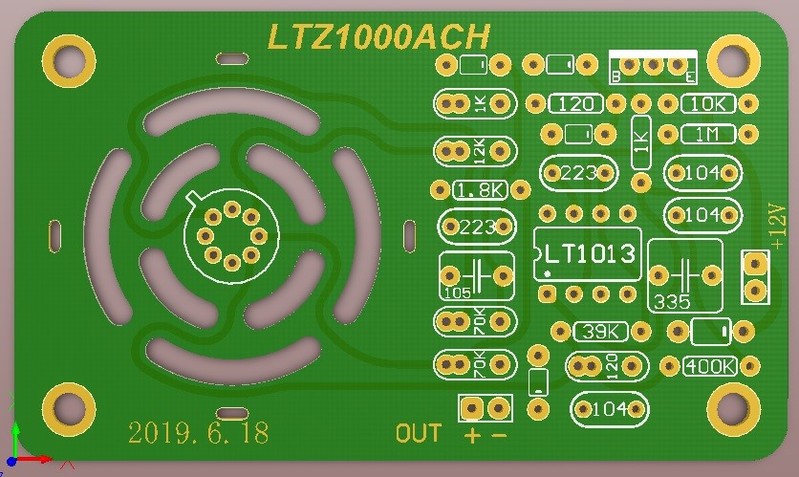

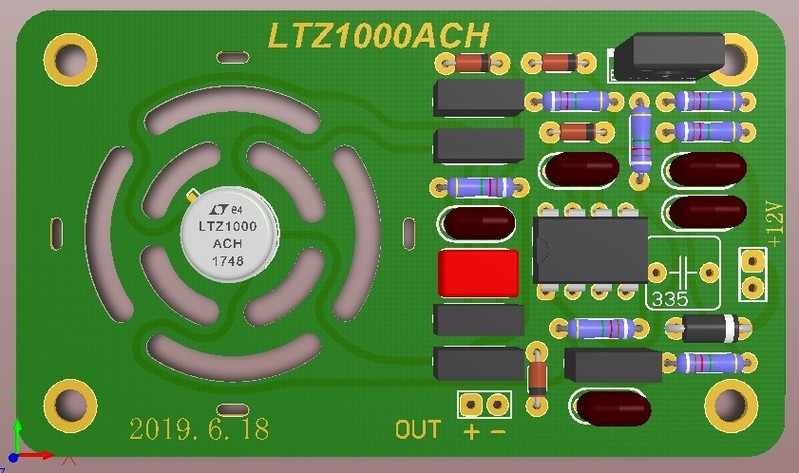

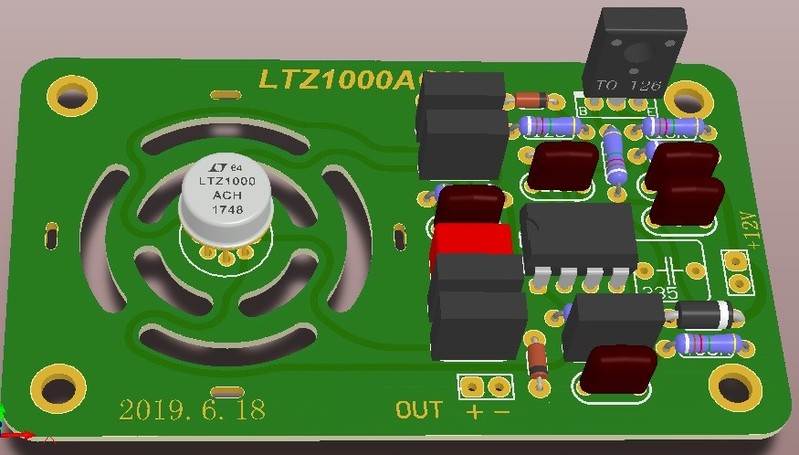

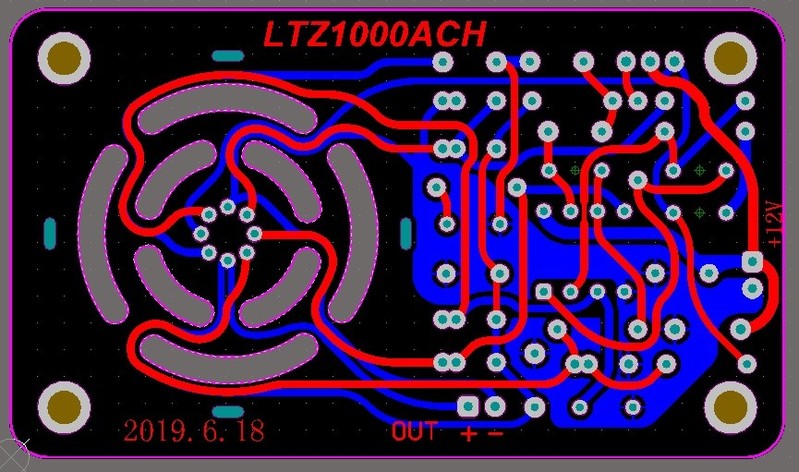

修正了输出线。
c0.jpg c1.jpg c2.jpg c3.jpg zg11.rar (8.88 MB, 下载次数: 67)
发表于 2019-6-11 15:05:56 来自手机 | 显示全部楼层
谢谢分享
发表于 2019-6-11 15:45:10 | 显示全部楼层
wgsd 发表于 2019-6-10 23:03
该PCB板有个错误,本来输出线是与内部隔离的,但因一个连线使其失去了隔离作用(因其电气连接都是在一起的 ...

可以理解,越是复杂的越容易出错。
 楼主| 发表于 2019-6-11 18:10:11 | 显示全部楼层
chen131578 发表于 2019-6-11 15:45
可以理解,越是复杂的越容易出错。

没有人工仔细检查,软件检查正常,因为本来这几个点就是接在一起的,只是像四线测试,虽然连在一起,但接的位置不同,所以软件检查连通就是正常。
发表于 2019-6-18 09:09:35 来自手机 | 显示全部楼层
楼主可以卖我一张吗?
 楼主| 发表于 2019-6-18 11:50:51 | 显示全部楼层
空钩悟道 发表于 2019-6-18 09:09
楼主可以卖我一张吗?

可以送你,只是邮费伤不起,而且我还得去快递。你为何不下载我的软件,自己去打,5元5块还包快递,何乐而不为之。
发表于 2019-6-19 22:21:08 | 显示全部楼层
楼主帮忙给画个lm399板子,谢谢啦!!
