楼主: wgsd

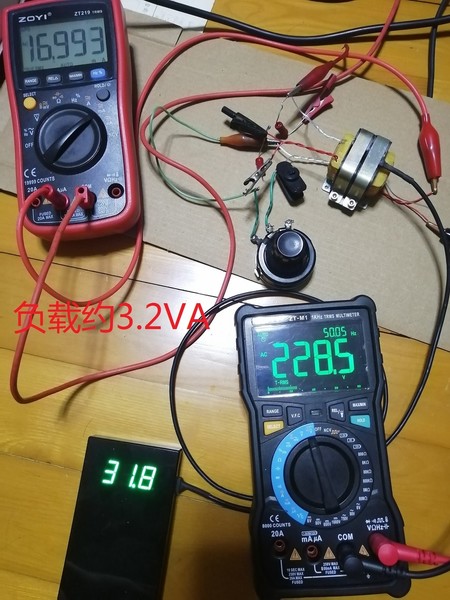

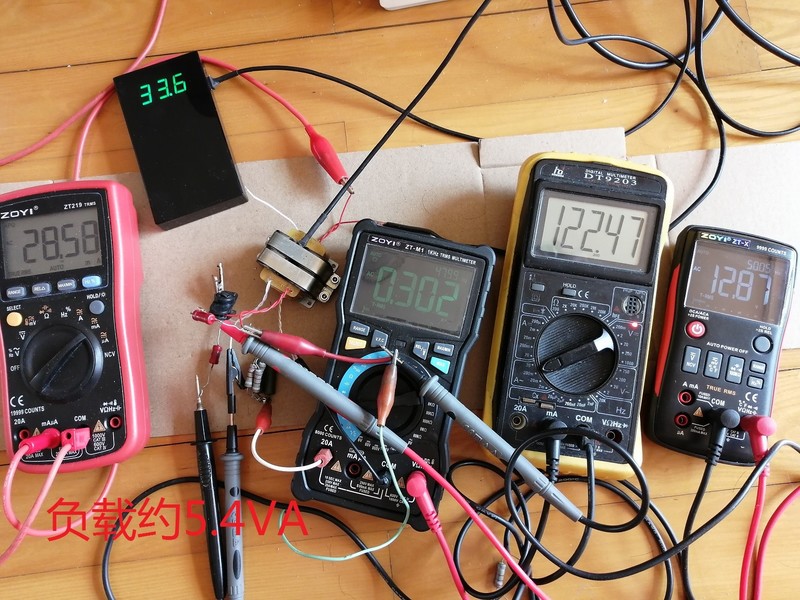

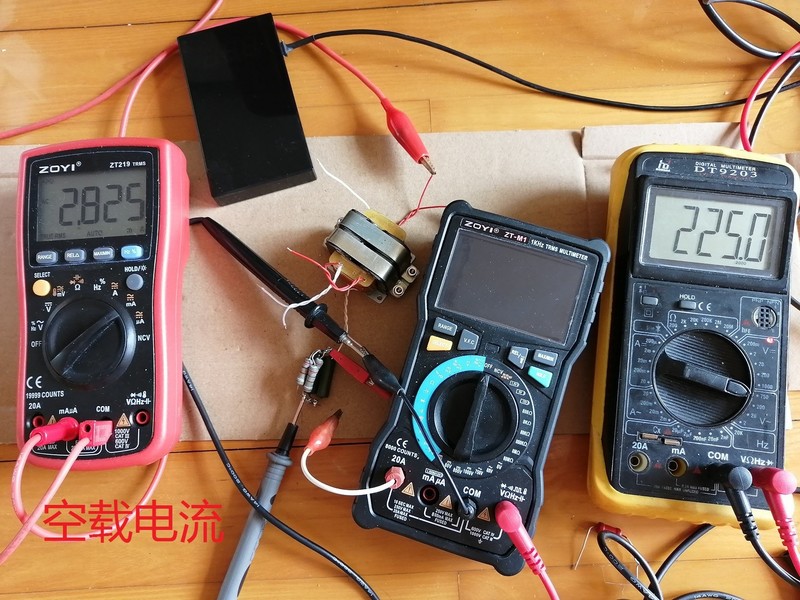

小变压器带载测试

[复制链接]
发表于 2019-8-19 13:52:37 | 显示全部楼层
为了防止漏磁,建议弄个铁皮罩子,罩起来,然后接地
 楼主| 发表于 2019-8-19 19:29:56 | 显示全部楼层
西林迷 发表于 2019-8-19 13:52
为了防止漏磁,建议弄个铁皮罩子,罩起来,然后接地

已做了漏磁测试,四周密封的铁盒子必须与铁芯有一定的距离,距离越大效果越好。如果与铁芯接触,且效果微乎其微。因本人的设备壳已确定,高度刚能容下变压器,如果用密封铁盒,铁芯将于密封盒相连接,实际测试,还不如用一铁板将变压器与其它器件隔离开效果显著。铁芯和初级与次级间的静电隔离接地是对电场的屏蔽。

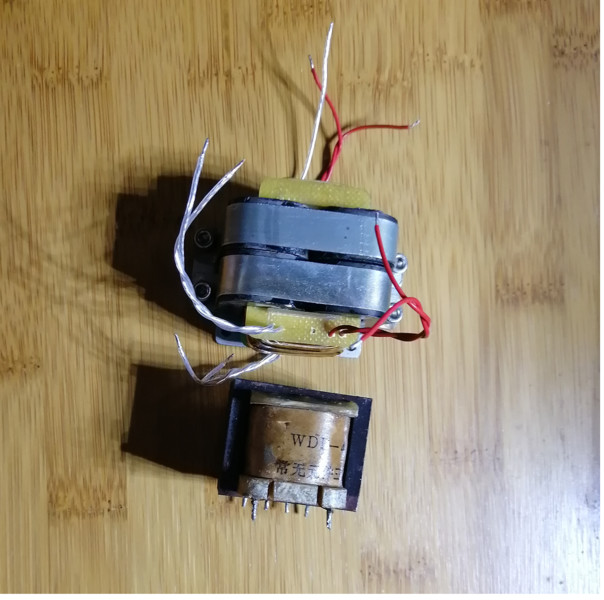

这个变压器漏磁已经很小了,看看下图,比哪个小变压器漏磁小了接近二十倍。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2019-8-19 21:03:10 | 显示全部楼层
厉害了
需要隔起来的地方,中间添加一层铁皮就行,铁皮接外壳,基本可以保证99%无影响了
发表于 2019-8-22 16:30:23 | 显示全部楼层
谢谢分享!
