ZT-X背光终极改造

zhengdali 发表于 2018-6-23 18:42
不知道用这里的电会不会影响精度？我刚测了0－30V DC跟几个电阻没有什么不对，别的没有东西测试了
...

我的图片里有电池电压2.17V关机时测得10V基准，与以前一字不差，测了个12.5K的电阻也与以前没有区别。因芯片内的电源电压几乎没变（3.6V），自动关机时还有3.3V。
电源电压这点变化，内部基准电压不会变化的。
我测了，电池2.45V，表的内部基准电压还是1.201V，不是外表8069基准，它更不会变。

散淡021 发表于 2018-6-23 18:48
这个思路不错，谢谢分享！

保险点的话，6毫安在室内也可以的，这样功耗更小。电阻换成恒流二极管（CRD） 2 ...

我测试的电流10mA内没有影响。等看看坛友的表怎样，各表可能有差别。

wgsd 发表于 2018-6-23 18:58
我测试的电流10mA内没有影响。等看看坛友的表怎样，各表可能有差别。

如果能带10mA ,那绝对不错的，我那个法子耗电比这个大，你这个如果4.2V 能稳定那就亮度恒定

现在2元的E- 562  可以试试，降到5.6mA（10mA要恒定不行） ,如果真能 2.2---3.3V 恒定。那这方法是最完美的，

厂家也能用

我那个土法再好厂家是不能用。

改装完成，屏幕亮度柔和，适合室内使用，电池电压从3.2V-2.4V屏幕亮度几乎没有变化，果然是终极改造，感谢楼主分享！

请楼主测一下表电池在２．２Ｖ、２．４、３．２Ｖ　时的整机耗电电流

散淡021 发表于 2018-6-23 19:23
如果能带10mA ,那绝对不错的，我那个法子耗电比这个大，你这个如果4.2V 能稳定那就亮度恒定

现在2元的E-  ...

我的照片在6~10mA感觉亮度很难区别，如果要想恒流，列如恒流7mA，还会省电，别用恒流管，太贵。用7130稳压芯片，两毛来钱，体积比贴片三极管略微大点，性能非常优越，三个引线，静态电流只有不到3微安，压差几十毫伏。
我的219锂电就是用的它，不用开关。

wgsd 发表于 2018-6-23 19:49
我的照片在6~10mA感觉亮度很难区别，如果要想恒流，列如恒流7mA，还会省电，别用恒流管，太贵。用7130稳 ...

这个好！

６毫安可以的。我用１０ｍＡ是再１００－－２００Ｗ台灯旁用（已习惯了）

６毫安搞到恒流，这方案不错的。

实际能到几十毫伏压差，那很好

散淡021 发表于 2018-6-23 19:44
请楼主测一下表电池在２．２Ｖ、２．４、３．２Ｖ　时的整机耗电电流

没有合适的电压，刚试了下2.45V15mA，2.97V17.8mA。发光管接150欧电阻，电流7mA。
估计3.2V不会超过20mA，按2.97V比2.45V多0.52V增加2.8mA预想。
2.2V可能在13mA左右。

狮子王 发表于 2018-6-23 19:40
改装完成，屏幕亮度柔和，适合室内使用，电池电压从3.2V-2.4V屏幕亮度几乎没有变化，果然是终极改造，感谢 ...

满意就好。

散淡021 发表于 2018-6-23 20:07
实际能到几十毫伏压差，那很好

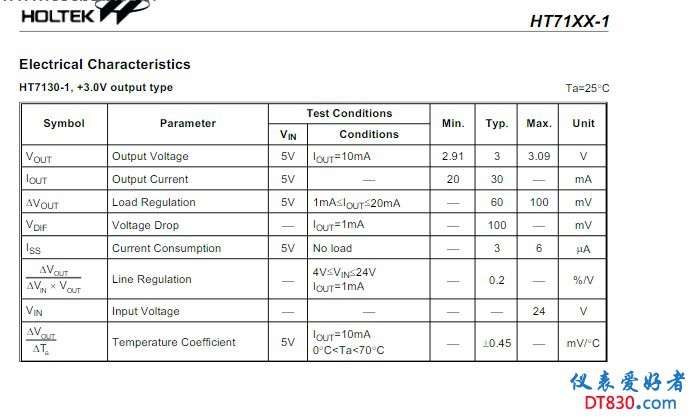

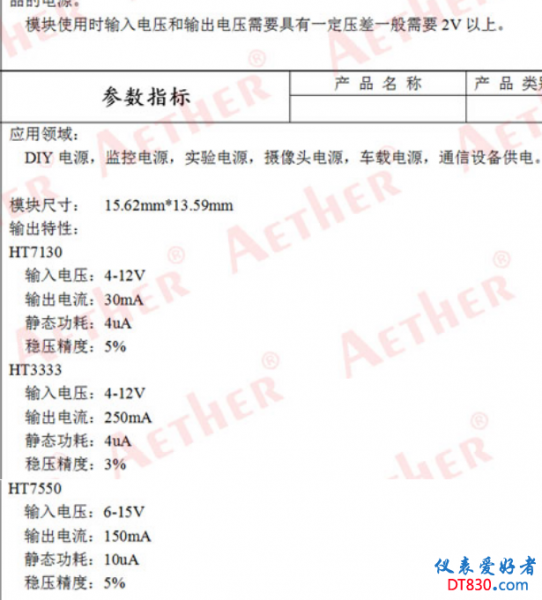

我看的资料比你这个优越，最小输入电压比输出多几十毫伏就行，我实测也是，静态电流实测2.8uA。我在改219锂电帖子里有实测数据。

散淡021 发表于 2018-6-23 19:44
请楼主测一下表电池在２．２Ｖ、２．４、３．２Ｖ　时的整机耗电电流

我用的是160欧电阻，整机耗电3.2V 电流18.8mA，2.52V 电流15.16mA，电压低符号显示，2.33V 电流12.77mA，电压再低就自动关机了。

散淡021 发表于 2018-6-23 20:07
实际能到几十毫伏压差，那很好

狮子王 发表于 2018-6-23 20:24
我用的是160欧电阻，整机耗电3.2V 电流18.8mA，2.52V 电流15.16mA，电压低符号显示，2.33V 电流12.77mA， ...

我用的150欧电阻，我和你的测试数据基本一致。

wgsd 发表于 2018-6-23 20:08
没有合适的电压，刚试了下2.45V15mA，2.97V17.8mA。发光管接150欧电阻，电流7mA。
估计3.2V不会超过20mA ...

真好于我升压法相反，可以

狮子王 发表于 2018-6-23 20:24
我用的是160欧电阻，整机耗电3.2V 电流18.8mA，2.52V 电流15.16mA，电压低符号显示，2.33V 电流12.77mA， ...

很好

看来与升压法效率差不多

散淡021 发表于 2018-6-23 20:45
真好于我升压法相反，可以

因为你的升压是取至电池，当电池电压下降时，消耗的电流会增大。
如果这个再加个稳压，电池电压高时电流增加的幅度会小一些。但考虑亮度变化不大，没必要麻烦。

wgsd 发表于 2018-6-23 21:07
因为你的升压是取至电池，当电池电压下降时，消耗的电流会增大。
如果这个再加个稳压，电池电压高时电流增 ...

你这个方案我是喜欢的，我要改就是６ｍＡ加７１３０，就是想减轻芯片负载（安全和芯片升压负载小对表干扰也小）

要亮度大的１０ｍＡ以上的，目前还是升压法。

散淡021 发表于 2018-6-23 20:48
很好

看来与升压法效率差不多

此贴的改造方法简单易行，但你的加升压板的方法安全多了，不用担心烧牛屎芯。

SG830 发表于 2018-6-23 21:22
此贴的改造方法简单易行，但你的加升压板的方法安全多了，不用担心烧牛屎芯。 ...

二种方式效率差不多，

喜欢小电流的，这个方式更简单实用，
要亮度任意大的，只能升压。
