ZT-X背光终极改造

这是精确制导，一击中的。高手的巧方法，感谢分享。

爱乐普的电池皮真好看啊！

snowrose2000 发表于 2018-6-24 01:11
爱乐普的电池皮真好看啊！

来接替夜班了，非但皮好看，芯更美了，这是2010年的产品，有四节用在收音机上，至今性能非常一致，内阻仍不大于40毫欧，容量还在2000毫安时左右。还有四节一次没用，刚刚量了一下电压，还有1.2862V，很一致。只是价格小贵，一节30元出头。
可是，同时购的品胜的两节（40元），多年前就进垃圾箱了。后来GP的也很难充电了。

wgsd 发表于 2018-6-24 05:47
来接替夜班了，非但皮好看，芯更美了，这是2010年的产品，有四节用在收音机上，至今性能非常一致，内阻仍 ...

品胜镍氢确实垃圾，我的4节2300的没怎么用就不行了。

爱乐普真有那么好？

zhengdali 发表于 2018-6-23 18:05
你的帖膜太难看了，该DIY了，我用的是之前买手机上用的所谓水凝膜切出来帖的，很完美

这个膜漂亮，，，，，

糊涂周 发表于 2018-6-23 21:45
这是精确制导，一击中的。高手的巧方法，感谢分享。

导中就好，不然就是捣乱了。

狮子王 发表于 2018-6-24 09:21
品胜镍氢确实垃圾，我的4节2300的没怎么用就不行了。

爱乐普真有那么好？ ...

我在2011年初买的一板8节的亮彩版，到手时电压是1.35V左右（尾数记不住了），使用了四节如上面所说，还有四节一次没用，也没充电，现在电压还有1.2862V。七年半了，一般的电池早就没电了。

楼主换个背光颜色,弄个漂亮的颜色哈

nyxfk 发表于 2018-6-26 22:47
楼主换个背光颜色,弄个漂亮的颜色哈

手中有红,黄,兰,绿,粉,和暖白色的发光管，感觉还是白色的好些。

zhengdali 发表于 2018-6-23 18:05
你的帖膜太难看了，该DIY了，我用的是之前买手机上用的所谓水凝膜切出来帖的，很完美

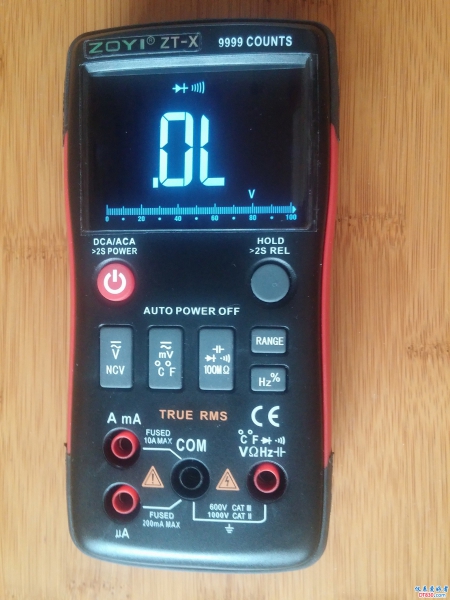

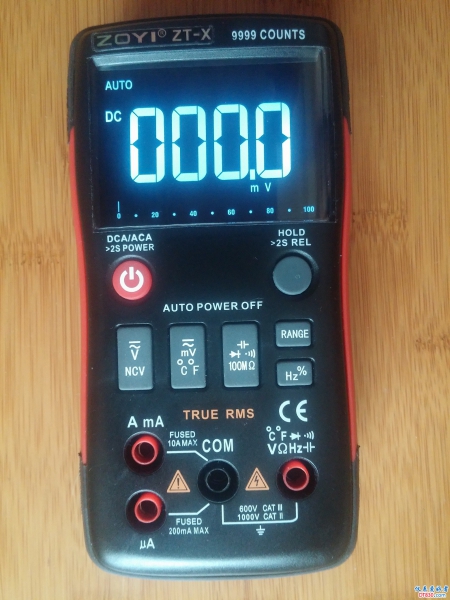

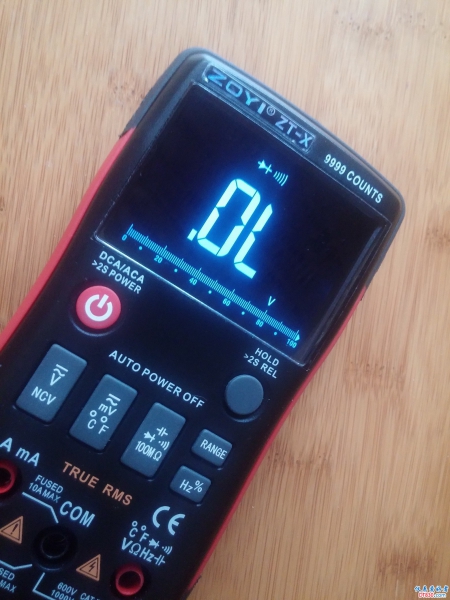

接受批评，找出睡觉的几十厘米手机膜，美容一下。手机膜透度和粘贴力远强于保护膜。

wgsd 发表于 2018-6-27 16:54
接受批评，找出睡觉的几十厘米手机膜，美容一下。手机膜透度和粘贴力远强于保护膜。

完美多了，也清楚了很多

不知换成红色LED会不会在阳光下可读性会不会更好

zhengdali 发表于 2018-6-27 17:53
完美多了，也清楚了很多

不知换成红色LED会不会在阳光下可读性会不会更好

感觉室外红色和绿色会好些，就像交通的红绿灯。

我觉得可以利用原机的背光电路，肖特基二极管做隔离，这样就成双电源了，电池电压高的时候电池供电，电池电压低的时候，升压后供电。芯片内部升压应该是用的电荷泵电路，要是能确定相关电容的话，适当加大的话，输出电流有提高的可能。只是牛屎旁边反复焊接，怕把主芯片弄坏了。

zhengdali 发表于 2018-6-23 18:05
你的帖膜太难看了，该DIY了，我用的是之前买手机上用的所谓水凝膜切出来帖的，很完美

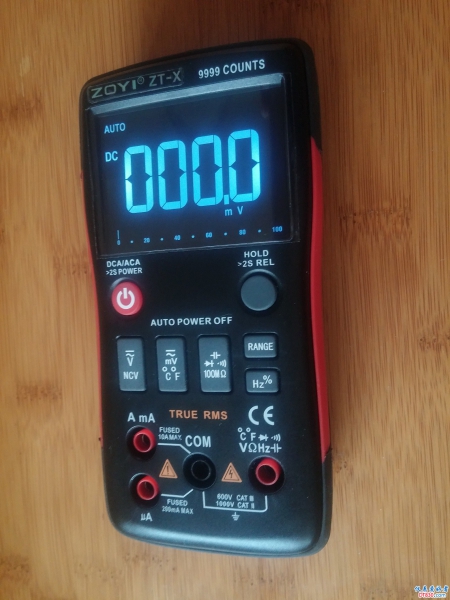

也找了张几年前没用完的贴上了。不过不完美，有个小灰尘也贴进去了。这个塑料壳真是太不耐磨了，纸巾都能擦出划痕来。从这里取电，对电压，电流档应该没有影响，但是可能对二极管档，电容档有影响，毕竟这两个档耗电大一些。

电流又大了，耗电增加

ynqjzzh 发表于 2018-7-19 09:56
电流又大了，耗电增加

何以键的？是打贸易战的吧（加税）

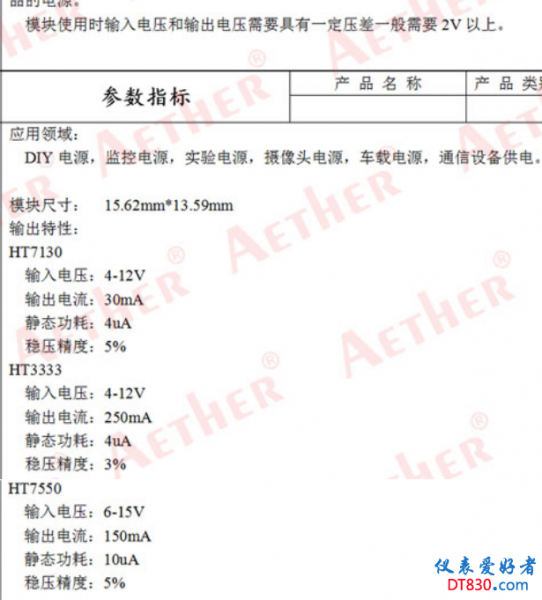

在电池快没电的时候是在受不了那亮度，最终改了。用的电阻160欧。改后在显示低电量时，升压端的电压仍有3.7v，高于稳压端3.6v。在交流电压档，表笔开路底数增加，表笔短接，频率值仍有显示，应该是改后升压端电压波动大，有干扰。加一个100uf电容，干扰消失。没有其他异常。测试led供电效率有50%，略低一些。做了一个用可调升压板，两led串联的电路测试，供电效率能提升到75%，整机耗电能降低5ma左右。意义也不是太大，电路复杂，占空间大，可能引入干扰。改160欧电阻，3v时供电整机电流18ma，led电流8ma。显示低电量的时候，led电流降到6ma，亮度下降不明显。总的来说，改后的电路，提升了使用镍氢电池的亮度，以及低电亮时的亮度，整体亮度比较均衡。但电池电压高的时候，亮度并不大，耗电降低不多，电池能量损耗较大。我认为最佳的背光改装方案是使用2v左右启动电压的升压型恒流驱动板两led串联供电，既能提高亮度，又节约电池消耗。

apple5050 发表于 2018-9-18 21:26
在电池快没电的时候是在受不了那亮度，最终改了。用的电阻160欧。改后在显示低电量时，升压端的电压仍有3.7 ...

在相同的亮度下，LED的串连和并连对其功耗影响并不大，如两只串连电流3mA，但电压要翻倍（两只之和）。LED的消耗并没改变，引起功耗变化的只是供电电压和限流电阻的变化。

3V的表，确实用镍氢电池影响背光效果

5free 发表于 2018-9-19 12:38
3V的表，确实用镍氢电池影响背光效果

是的，表的工作电压在2.3V到3点几伏，而发光管的阈值又是2.7V左右，到底是降压还是升压是个很蛋疼的问题。
改改虽然亮度不能太大，但不至于电压降低时有看不见的尴尬。对这个耗电很大的表，使用镍氢电池是个较好的选择。
