ZT-X电容测量

*发表于：2018-8-23 11:55:33* 8688 · 发表于：2018-8-23 11:55:33

您需要登录才可以下载或查看，没有账号？立即注册

x

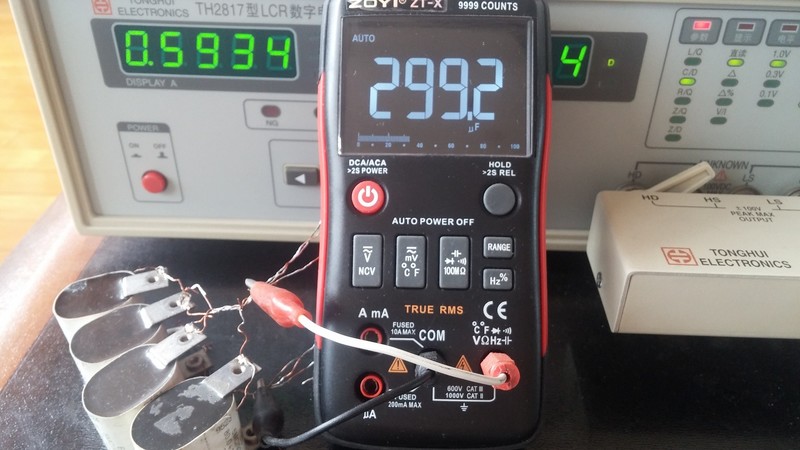

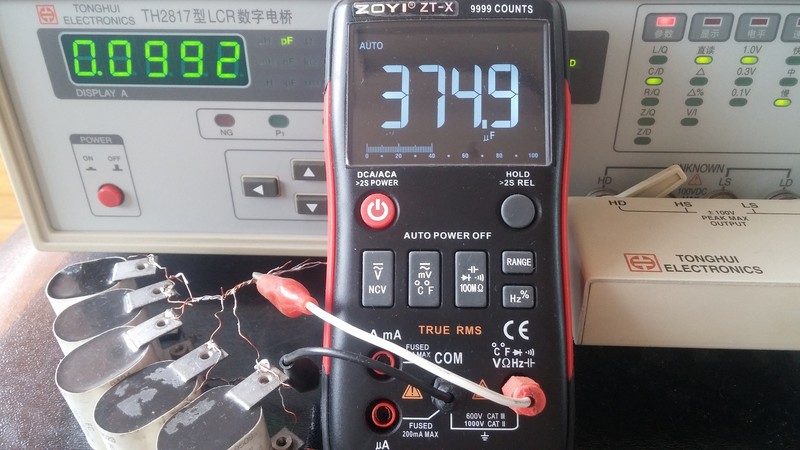

因为万用表测电容不是比较准确，所以很少用，最近没事，突想检测一下ZT-X的电容测量性能，于是先找了些非电解电容的电容进行了一番测试，测试范围在1000P到几百微法，结果非常惊人。还是上些测试图，大家自己看看。

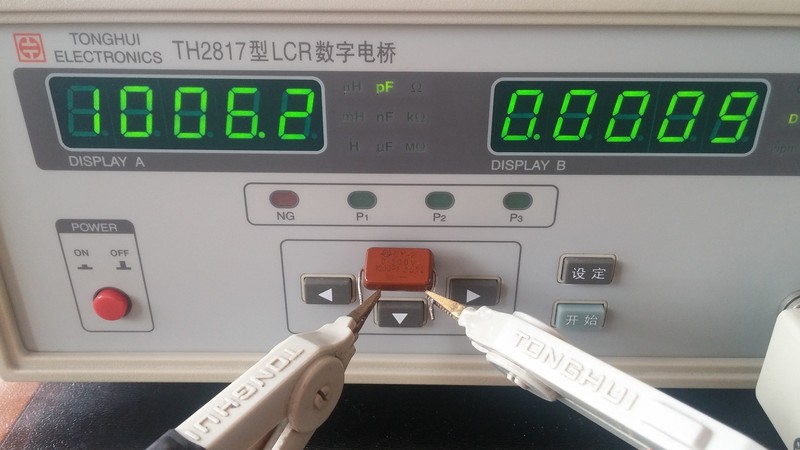

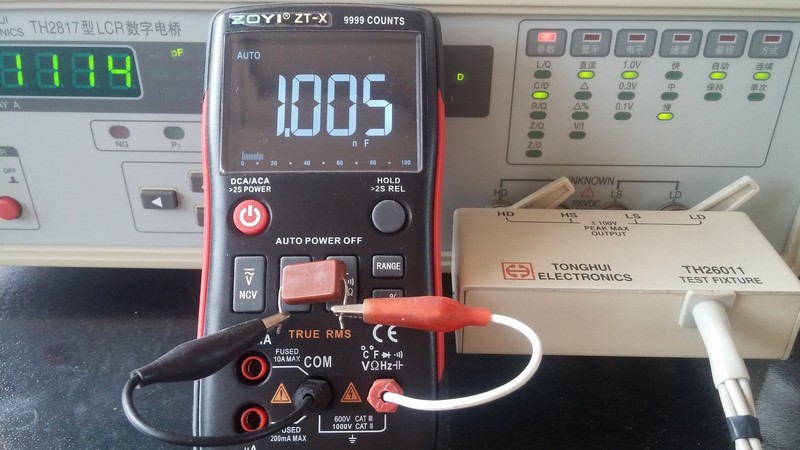

1000P

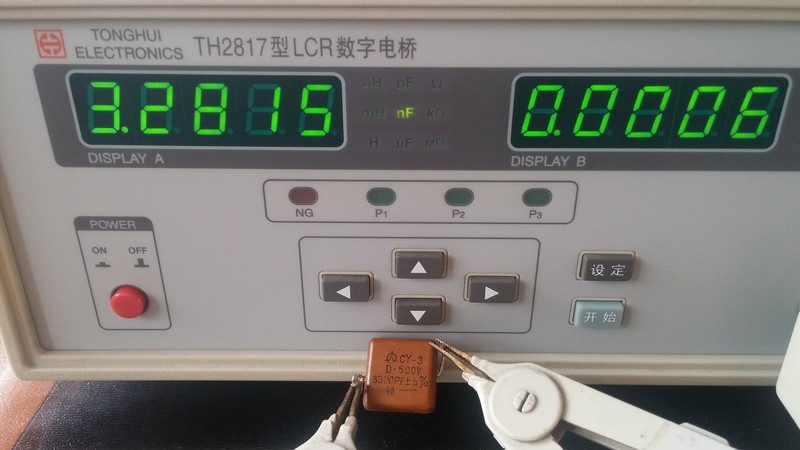

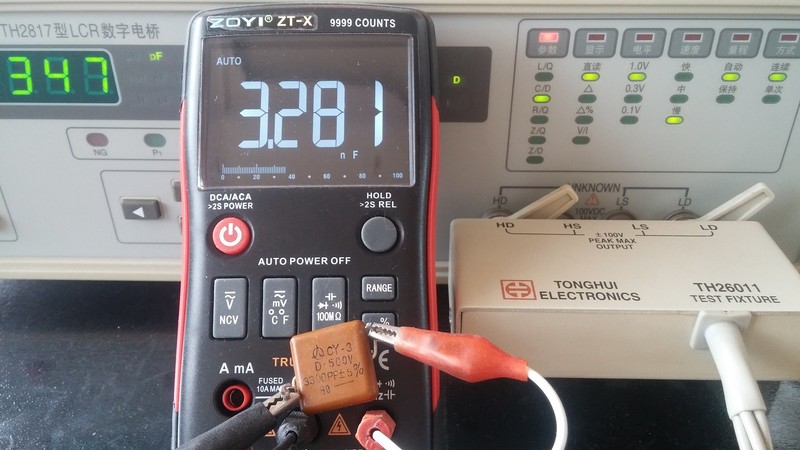

3300P

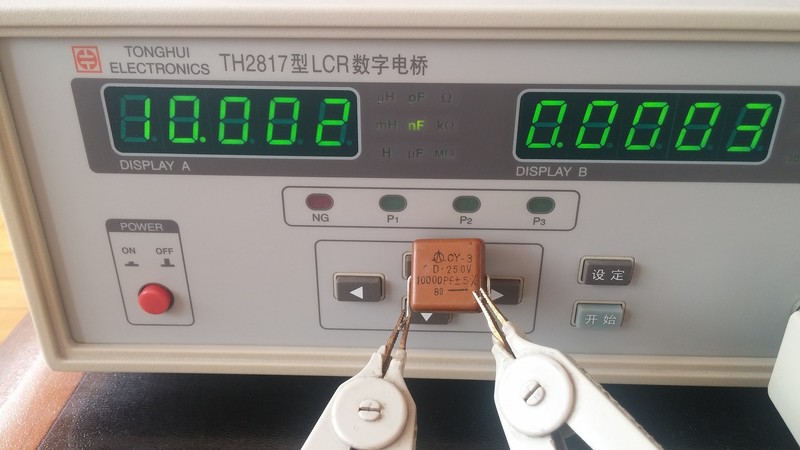

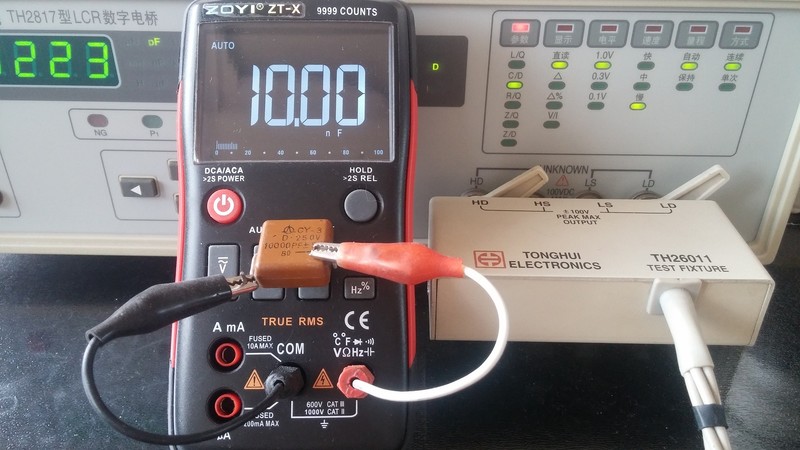

10000P

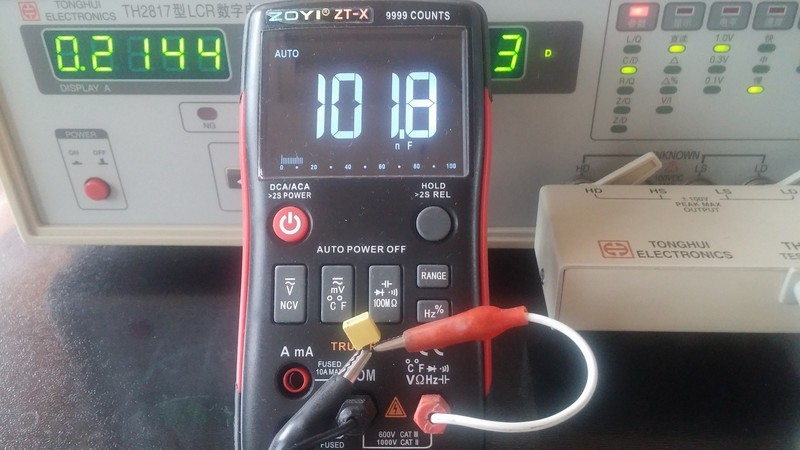

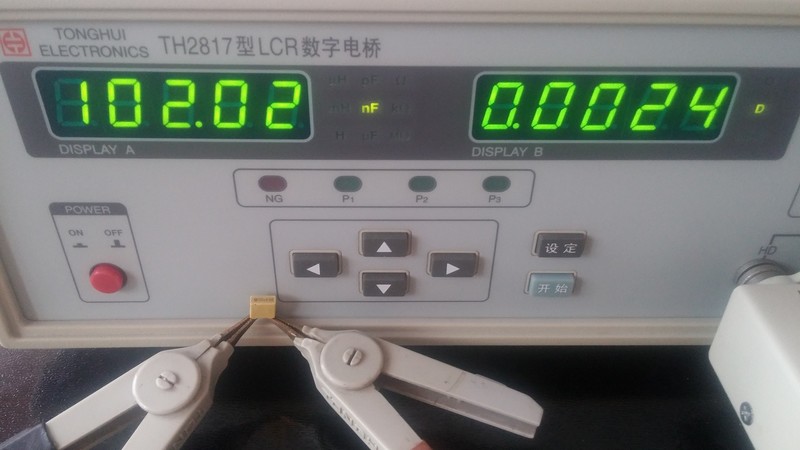

100n

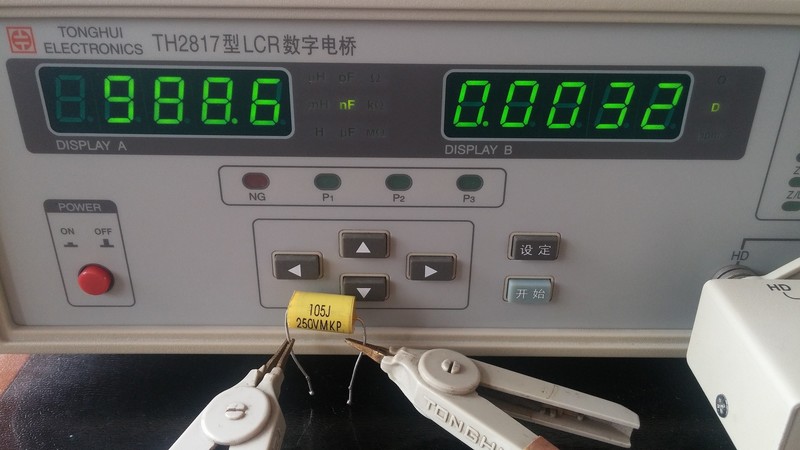

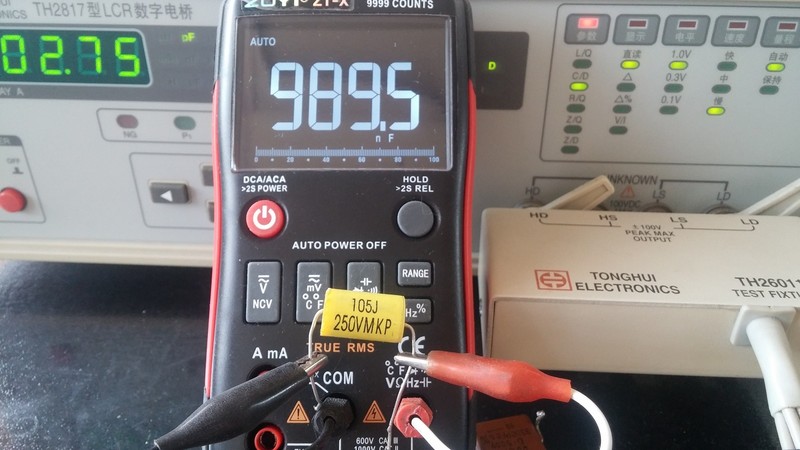

1uF

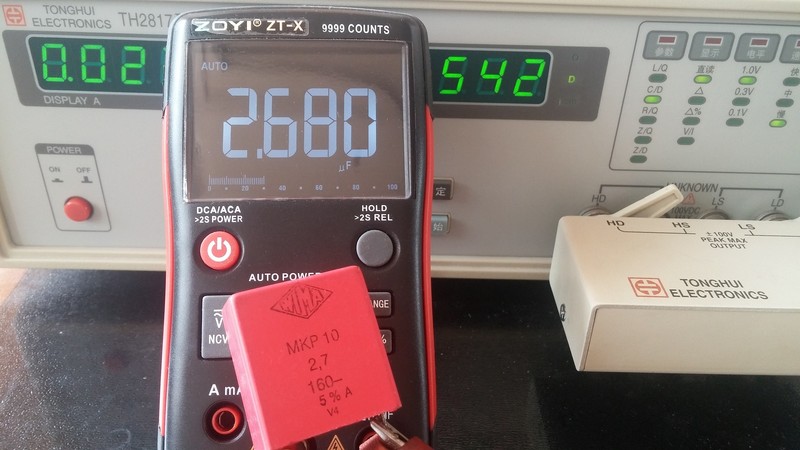

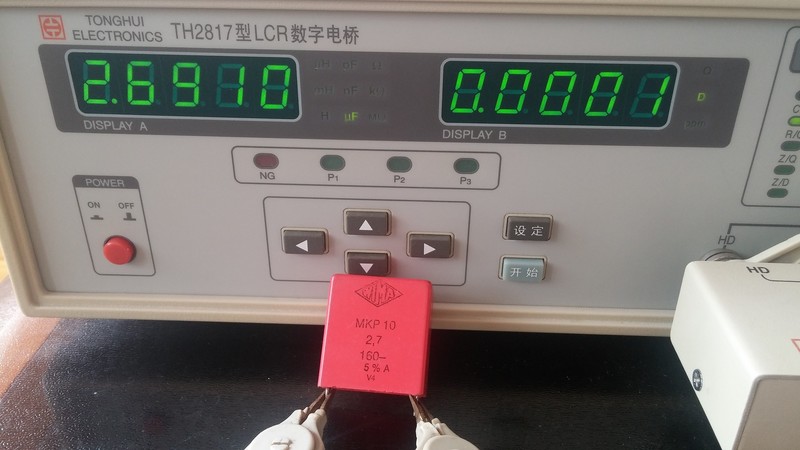

2.7uF

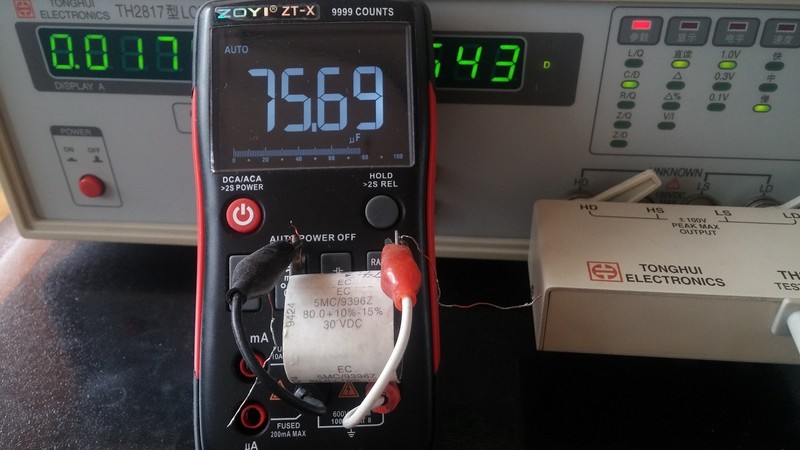

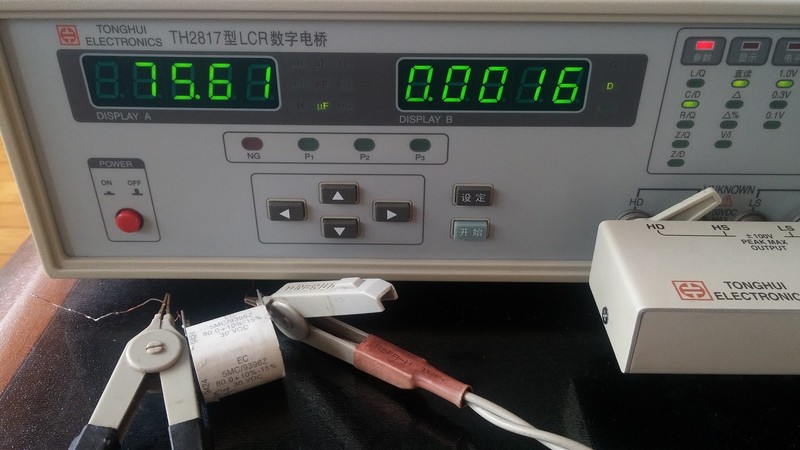

80uF

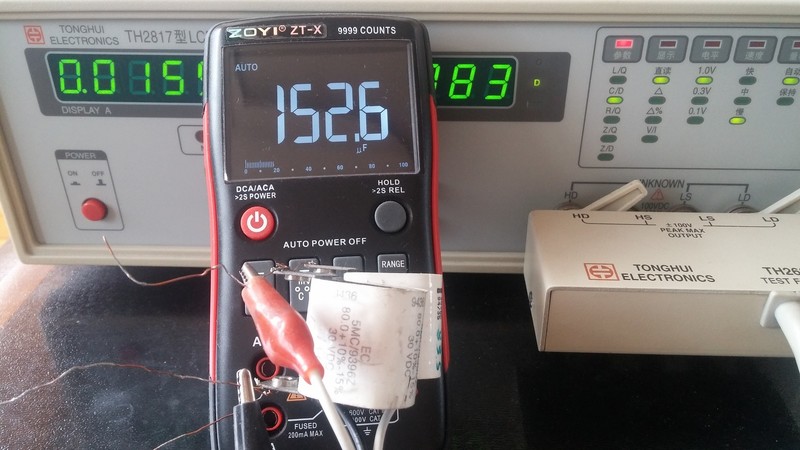

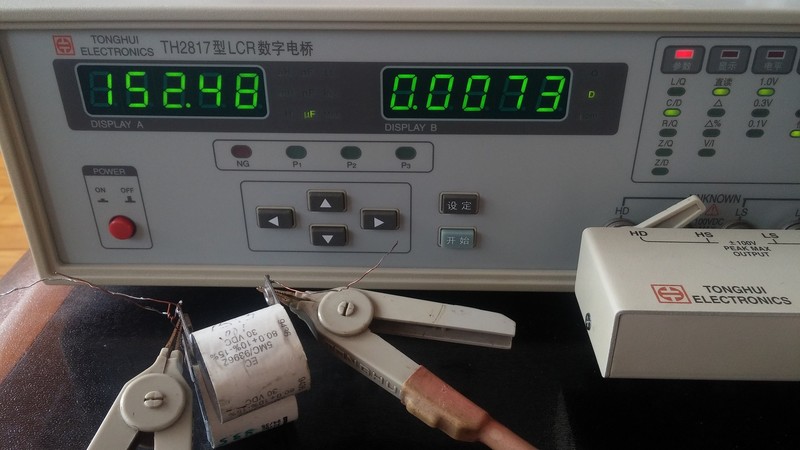

160uF

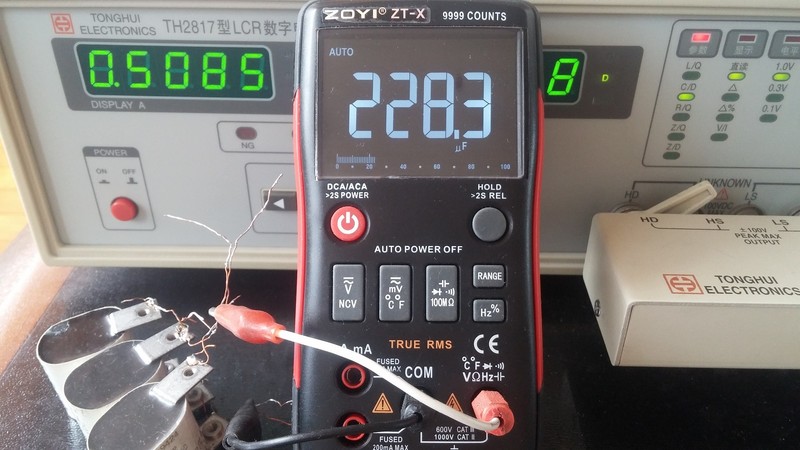

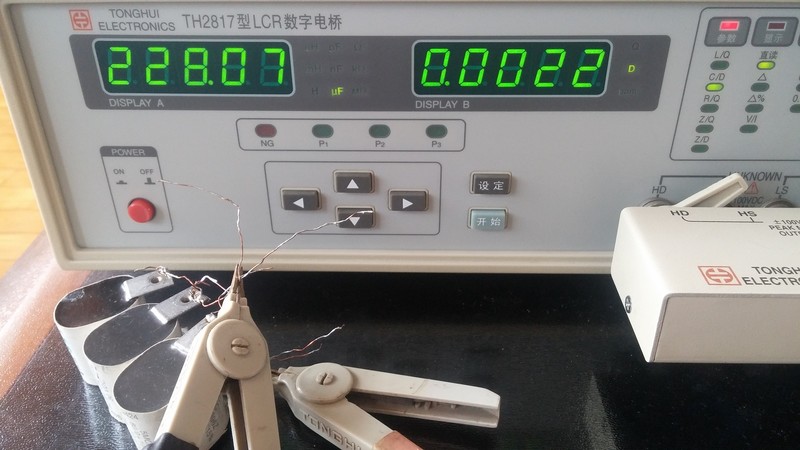

240uF

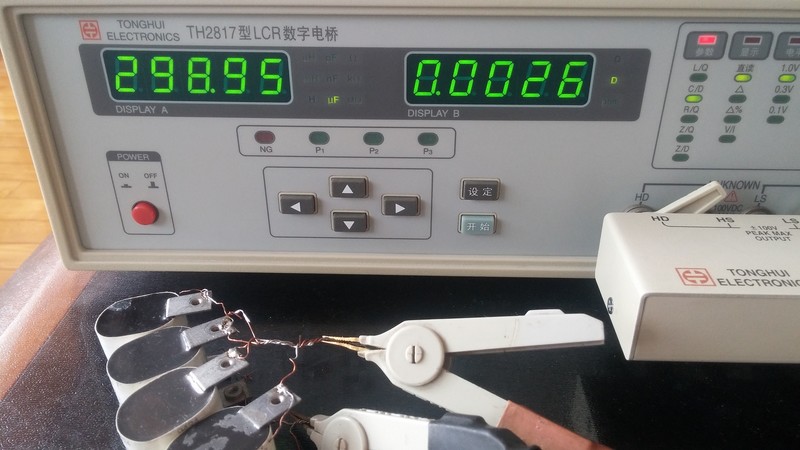

320uF

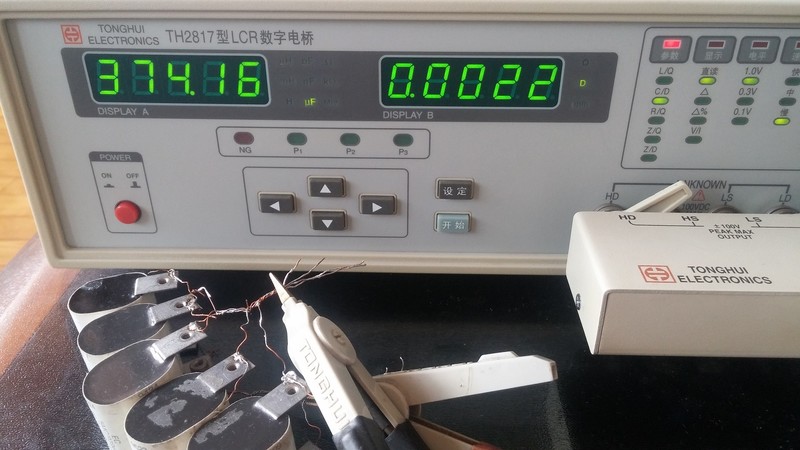

400uF

看看是否没有一个超出1%的。

wgsd · 2018-8-23 11:58:25

占个地方。

wanwenhao1 · 2018-8-23 13:11:22

ZT-X确实是好表，测电容器的京精度居然都这么高。

wgsd · 2018-8-23 13:37:35

wanwenhao1 发表于 2018-8-23 13:11
ZT-X确实是好表，测电容器的京精度居然都这么高。

的确很精准，但测电解电容就会差些（包括百P及以下小电容），因架构原因。

狮子王 · 2018-8-23 16:16:24

确实惊人，本来对手持表电容档精度没做多大期待，ZT-X的表现让人意外。。。

43545 · 2018-8-23 16:25:34

有电桥就是好啊，你那第一张图，云母老电容，是军工么？

wgsd · 2018-8-23 19:03:27

43545 发表于 2018-8-23 16:25
有电桥就是好啊，你那第一张图，云母老电容，是军工么？

这几只云母电容都是从一台电子管电桥上拆的。

wgsd · 2018-8-23 19:12:25

狮子王发表于 2018-8-23 16:16
确实惊人，本来对手持表电容档精度没做多大期待，ZT-X的表现让人意外。。。 ...

测量电容精度没说的，测量电解电容只要摸透该表的特性，分辨电解电容好坏还是不成问题的。

jsycwnw · 2018-8-24 07:37:37

谢谢分享！很不错的表

天高云飞 · 2018-8-24 08:17:17

对比测量，认为还是电桥测的比较准。

wgsd · 2018-8-24 09:45:12

天高云飞发表于 2018-8-24 08:17
对比测量，认为还是电桥测的比较准。

是的，电桥精度优于0.05%的，再好的表也是有差距的（测量方式不同）。
有了电桥的参照，表打前阵也有了一定的概率。

儒生 · 2018-8-25 07:27:53

精度不错

wgsd · 2018-8-25 08:09:23

儒生发表于 2018-8-25 07:27
精度不错

设计者选定的方案，即便不完备，也有其可取的地方。

jackwrh · 2018-9-15 09:26:25

罕见的高精度！

jackwrh · 2018-10-1 00:34:35

众仪的表只有在测试100P以下的小电容时才会出现较大的误差，其他的容量都比较准。

atz123 · 2018-10-1 20:14:41

wgsd 发表于 2018-8-23 13:37
的确很精准，但测电解电容就会差些（包括百P及以下小电容），因架构原因。 ...

为什么呢？如果专门的电容表会不会好些？

5460 · 2018-10-1 23:32:51

测量大电容速度怎么样啊？
