众议的M1玩法多多

众议的M1是个很有玩头的小表，组合了自动档与转盘手动档，以适应不同人群的需要。由于它是以自动档为核心，扩展了转盘手动档，所以很容易把自动档和手动档连贯组合。

0660芯片在其24C08的储存内容里，有64个地址位，为使用者提供16个组合，每个组合有四个功能的选项，这是它的大多标准用法。但M1因有30多个档位，因此16个组合不能含盖全部档位，所以M1采取了一分为二，把每个组合四个功能改为两个功能，这样就有了32 个组合，每个组合两个功能，解决了30多个的档位问题。现在它的档位选项是在90H和A0H两行，共使用了31个位置（还空一位）。每个档位的两个功能，对应在B0H和C0H两行，除电流的三个档位用作交直流切换，其余均为空闲。正是这些空位，让使用者有了自己的玩法。

根据M1的硬件架构，我把自动档的电阻与电容进行组合，二极管和通断组合，这样不愿意转转盘可用黄色键切换。手动档，我把四个直流电压与自动档直流电压组合，转盘在四个电压档时，可用黄色键在手动与自动来回切换，切到自动时同样也可用RANGE按键选择档位。但转盘转在自动档时，只能用黄色键切换到一个转盘上的电压档位，我选在80V档，但原来的RANGE键照常可用来选择不同的档位。同理，三个交流电压档也与交流电压自动档组合。转盘电阻800欧档与电阻自动档组合，转盘8K到80M是按照180度反向，即转盘尾部所指的功能组合，相互用黄色键切换，即8K切换通断，80K切换二极管，800K切换电容，8M切换电阻自动，80M切换频率。这样是否大大减少了转盘的转换。

M1不但玩法多多，而且性能非常好，这是在分辨率相同的情况下，用M1、X、219和DT9203（美信7129）测试了65.25mV，7.07152V和5K电阻。测试电压的结果是219跳1字到正负1字，偶尔3字，X跳1字偶尔两字，M1不跳，9203与219相当，结论M1 > X > 219 =9203。

测试电阻的结果是219跳1字偶尔正负1字，X跳1字，M1不跳，9203跳1字，结论M1 > X ≥ 9203 ≥219。

这样的对比还是很公平的，因为最后一位的分辨率都是一样的。

录了一段测试7.07152V的视频。传上看看。

[psyoukuplayer]XNDA4OTgyNDAyMA==[/psyoukuplayer]

很好！
谢谢分享！
留着备用

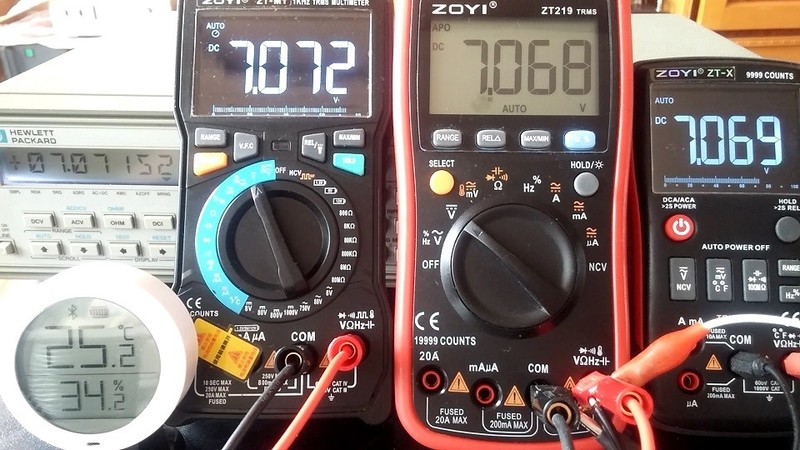

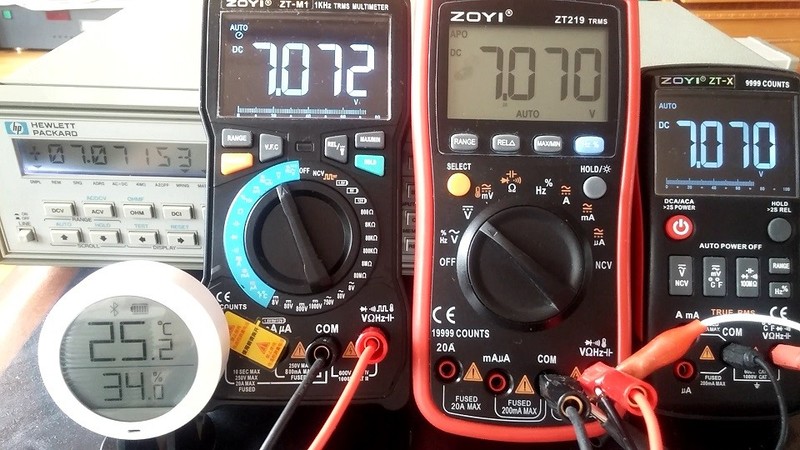

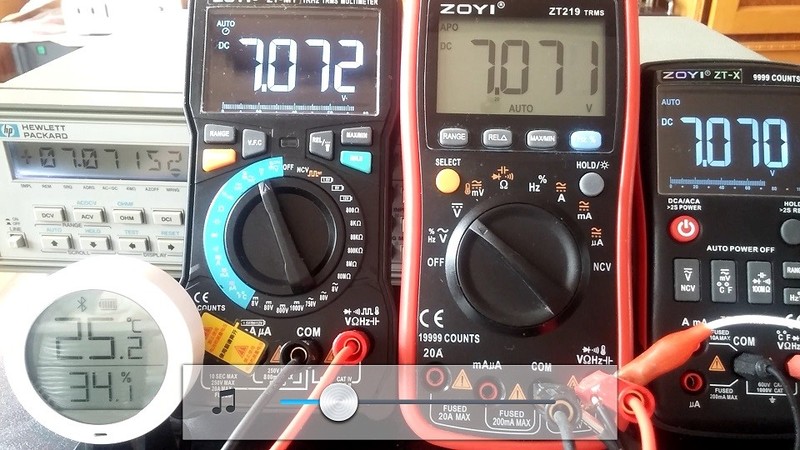

视频传不上了，抓了几张图。

真是玩透了：）

5free 发表于 2019-3-5 16:28
真是玩透了：）

还不行，没能找到恢复外部电池检测功能的办法

都是0660芯片，难道是硬封和牛屎的差别？

狮子王 发表于 2019-3-5 17:04
都是0660芯片，难道是硬封和牛屎的差别？

感觉主程序的算法很关键。

花样翻新，目不暇给！

真是闲的蛋疼，想玩好自己买个0660的开发板自己写程序去

【M1不但玩法多多，而且性能非常好，这是在分辨率相同的情况下，用M1、X、219和DT9203（美信7129）测试了65.25mV，7.07152V和5K电阻。结论M1 > X > 219 =9203。
测试电阻的结果是219跳1字偶尔正负1字，X跳1字，M1不跳，9203跳1字，结论M1 > X ≥ 9203 ≥219。
这样的对比还是很公平的，因为最后一位的分辨率都是一样的。】
这样的比较看出来M1的性价比是可以的，最突出的还有这种芯片能做到速度快还稳，是值得推荐的。

哈哈，我看半天没明白什么意思

勇闯沙滩 发表于 2019-3-6 07:43
【M1不但玩法多多，而且性能非常好，这是在分辨率相同的情况下，用M1、X、219和DT9203（美信7129）测试了65 ...

老友补充的太到位了，M1的速度的确非常快，非上述几款一个档次。快与稳本来就是对立的，M1能做到又快又稳实属不易，难得。
我用M1测基准，直到关机（我改了7分钟），一字不跳，有点怀疑是否死机了，专门找了个小开关电源测试，随着电源的预热，输出电压缓慢的上升，确认M1没有睡觉，是块很不错的工具，回头看看厂家对这几块表的定价，还是有道理的。

哈哈，视频能上传了，眼见胜于言传。

没有玩M0的？

chen131578 发表于 2019-3-8 18:04
没有玩M0的？

没有M0 坛里也不少，估计都收藏了。

wgsd 发表于 2019-3-8 12:44
哈哈，视频能上传了，眼见胜于言传。

风雨不动安如山！

巍巍兴安 发表于 2019-3-8 20:21
风雨不动安如山！

醉梦巍巍大兴安。

我是初学者，建议 老师是否能要2408的数据图上直接标注出来你修改的地方，这样可以直观对照修改了。
