ZT-300AB工程样表测PTC加热板电流电阻

发表于：2019-12-29 09:54:38 8550
万用表
主题类别: 实测（简单)
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: 众议ZT-300AB工程表

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 巍巍兴安 于 2019-12-29 19:38 编辑

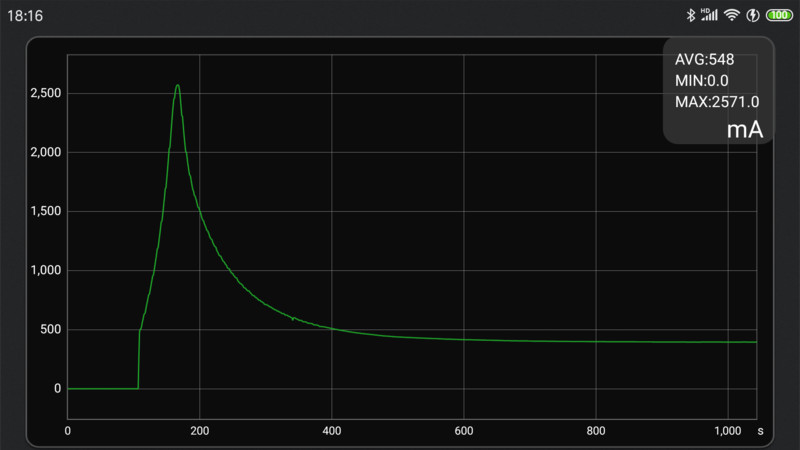

PTC加热板加热电流变化曲线，记录大概4分钟。图中横坐标应该是数据个数，市电220V,室温22°C，上电一分钟左右电流最大2571mA，之后最小电流390mA左右。

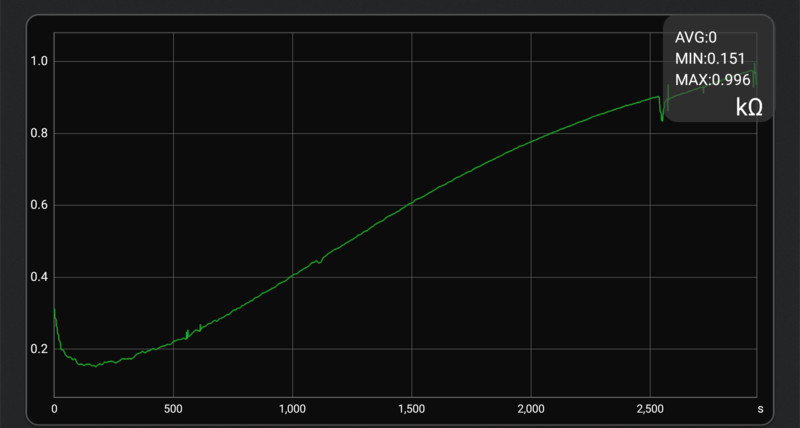

发热板由高温降到室温的电阻变化曲线，记录大概十分钟左右

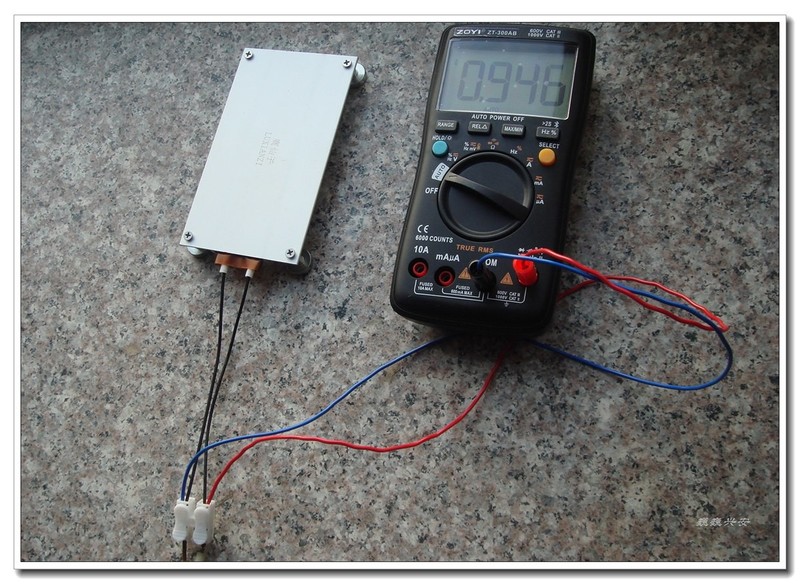

全自动档比较方便，PTC上电测电压，断电立刻变为测电阻
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（20）

勇闯沙滩 数字大神 2019-12-29 10:12:43
谢谢分享，可以监测汽车充电器及18650电池的充电电流吗？
2019-12-29 10:12:43 回复
kyhwhb 楼主     数字大神 2019-12-29 10:15:50
勇闯沙滩 发表于 2019-12-29 10:12
谢谢分享，可以监测汽车充电器及18650电池的充电电流吗？

只要不超过电流表的量程没有问题
2019-12-29 10:15:50 回复
光速飞行 数字大神 2019-12-29 10:36:29
本帖最后由 光速飞行 于 2019-12-29 10:44 编辑

横坐标是时间，上图记录了1000秒，17分钟，下图记录了2500秒，42分钟
2019-12-29 10:36:29 回复
wgh1027 数字大神 2019-12-29 10:38:22
谢谢分享
2019-12-29 10:38:22 回复
kyhwhb 楼主     数字大神 2019-12-29 10:42:51
光速飞行 发表于 2019-12-29 10:36
上图记录了1000秒，17分钟，下图记录了2500秒，42分钟

这个是存储后再读的截图，和实时记录的略有区别。图中横坐标应该是数据个数。
2019-12-29 10:42:51 回复
光速飞行 数字大神 2019-12-29 10:45:35
巍巍兴安 发表于 2019-12-29 10:42
这个是存储后再读的截图，和实时记录的略有区别。图中横坐标应该是数据个数。 ...

你应该清了，再测量数，你还不会用这个
2019-12-29 10:45:35 回复
光速飞行 数字大神 2019-12-29 10:47:51
本帖最后由 光速飞行 于 2019-12-29 12:51 编辑

横坐标是时间以秒为单位保存数据，测量之前，应该清除旧数据，从零秒开始测量，然后保存本次测量，保存时记得给文件起一个名字保存，就不会差了。
2019-12-29 10:47:51 回复
狮子王 数字梦想家 2019-12-29 16:42:54
真是个好东西！
2019-12-29 16:42:54 回复
光速飞行 数字大神 2019-12-29 18:27:08
本帖最后由 光速飞行 于 2019-12-29 18:29 编辑
狮子王 发表于 2019-12-29 16:42
真是个好东西！

现在比专业的台表，还有一定差距，没能设置数据区的大小，年，月，日，时，秒，慢慢来吧，会越来越好的。
2019-12-29 18:27:08 回复
chen131578 数字精灵 2019-12-29 20:30:04
记录曲线，分析方便多了。
2019-12-29 20:30:04 回复
jltzmy 数字精灵 2019-12-29 21:46:14
图表记录功能确实是个亮点，尤其适合长时间数据观察记录，也适合捕捉不固定出现的问题。
2019-12-29 21:46:14 回复
星星123 数字精灵 2019-12-29 22:16:36
曲线诱人，只能看，不能摸...
2019-12-29 22:16:36 回复
5free 数字大师 2019-12-30 15:53:55
看图没看明白电流怎么记录的？
看描述是同时测的电压和电阻
难道是分两次测的？
2019-12-30 15:53:55 回复
kyhwhb 楼主     数字大神 2019-12-30 15:59:25
5free 发表于 2019-12-30 15:53
看图没看明白电流怎么记录的？
看描述是同时测的电压和电阻
难道是分两次测的？ ...

是分两次测的，测电流的图没拍。
2019-12-30 15:59:25 回复
散淡021 数字大神 2019-12-31 17:32:42
谢谢分享！
2019-12-31 17:32:42 回复
wgh1027 数字大神 2019-12-31 20:36:52
有蓝牙就是好
2019-12-31 20:36:52 回复
ynkmzyl 数字大师 2020-2-26 08:42:31
这表胎死腹中了吗，我期望还挺高的，也许是众仪一个爆款
2020-2-26 08:42:31 回复
43545 管理员 2020-2-26 08:49:43
ynkmzyl 发表于 2020-2-26 08:42
这表胎死腹中了吗，我期望还挺高的，也许是众仪一个爆款

没有啊，这表有生产的，我手上都已经有了，其他仪友也有的。
2020-2-26 08:49:43 回复
ynkmzyl 数字大师 2020-2-26 08:53:54
43545 发表于 2020-2-26 08:49
没有啊，这表有生产的，我手上都已经有了，其他仪友也有的。

没见有卖的，坛里都是些工程机，价格多少？
2020-2-26 08:53:54 回复
