DT830B万用表拆解

发表于：2020-6-10 09:58:56 7836
万用表
主题类别: 评测（详细）
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: DT830B万用表

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 巍巍兴安 于 2020-6-11 19:40 编辑

DT830B万用表拆解：

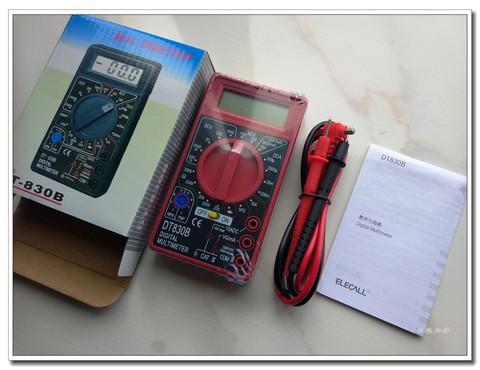

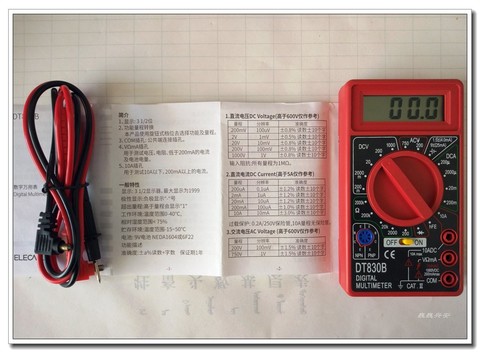

包装及附件
参数

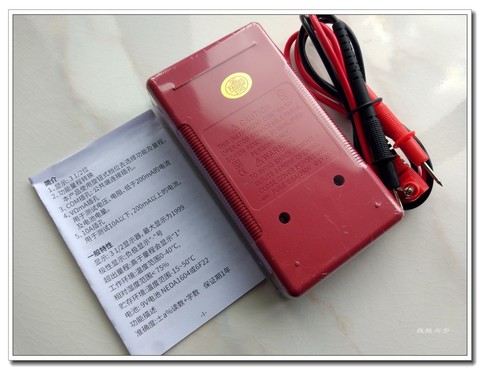

塑封的

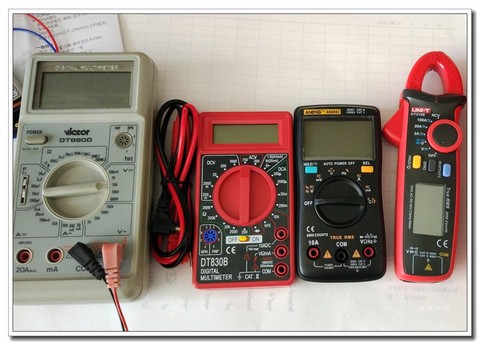

体积与常见表对比

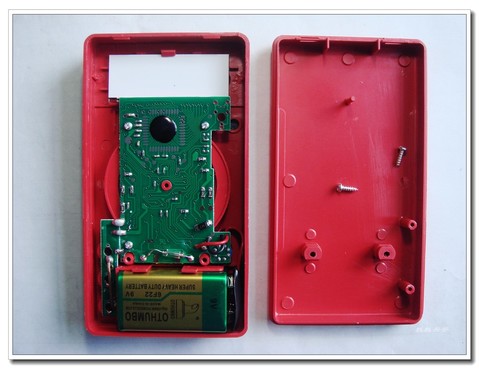

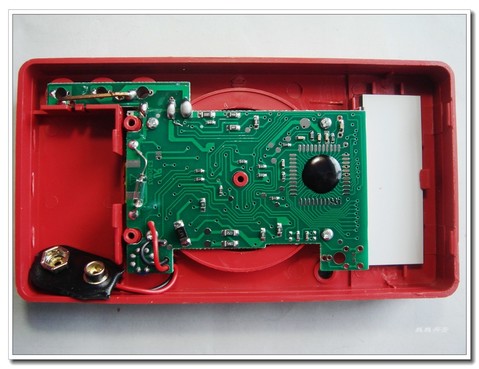

开壳，可见后盖上同时还有几只塑料柱用来固定电路板

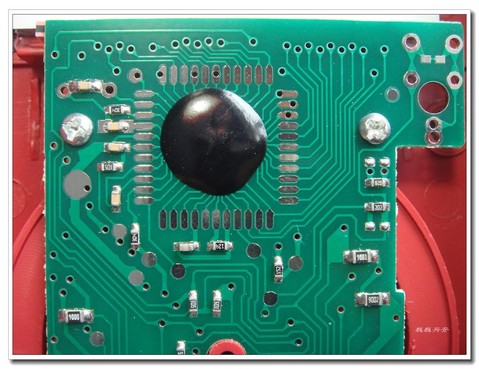

牛屎片，外周有焊盘
玻璃管保险丝

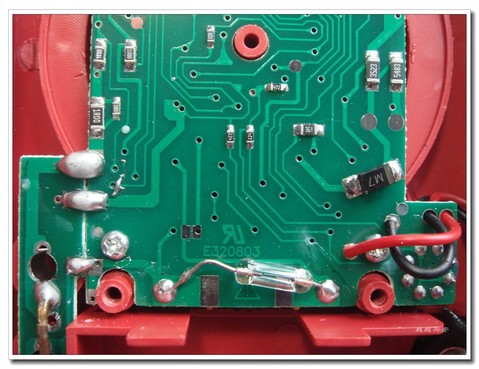

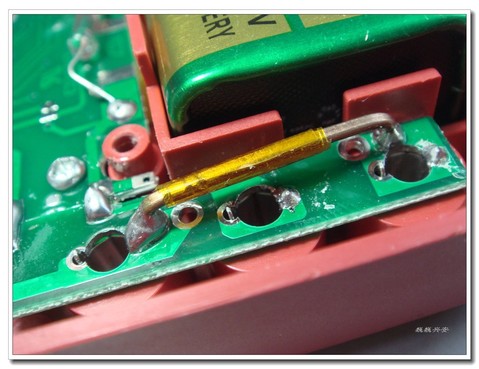

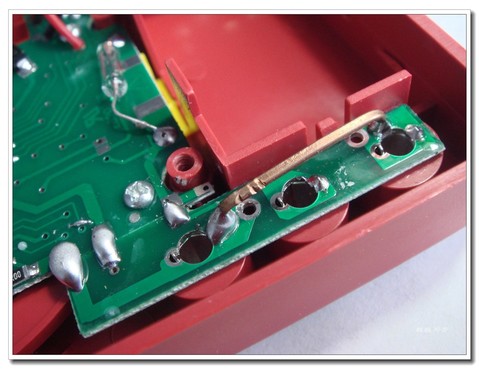

10A档取样康铜丝电阻，有调校的压痕

康铜丝距插孔过近有安全隐患，用耐高温胶带缠上好些吧

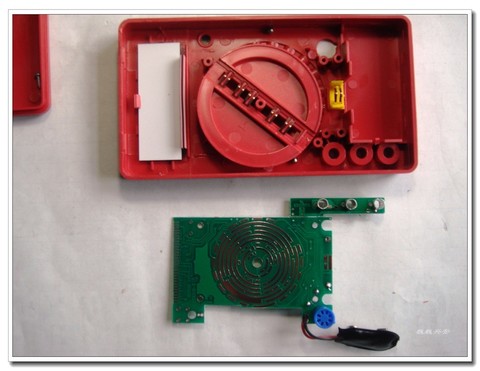

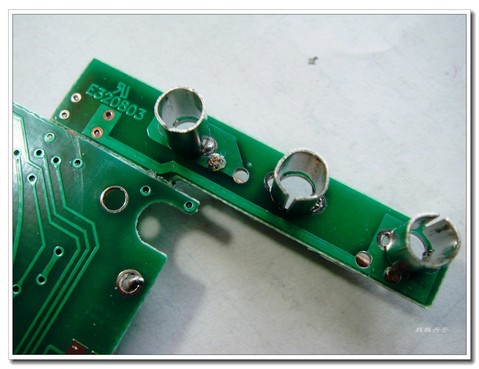

表笔插孔小板与主板三处焊锡连接

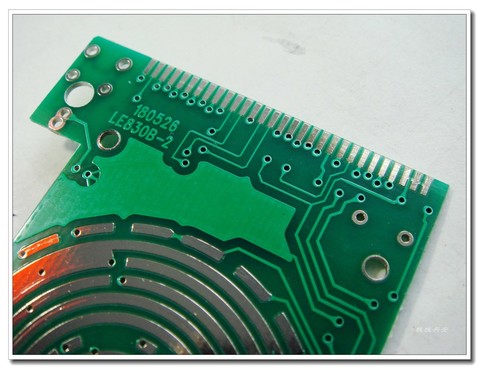

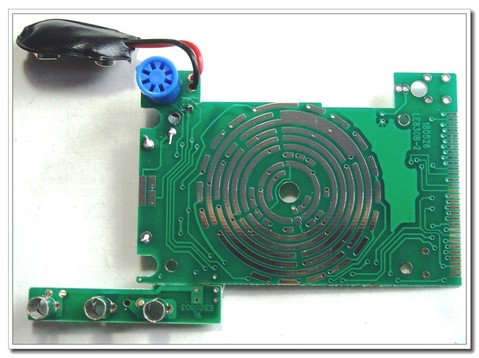

主板刀盘面
表笔插孔

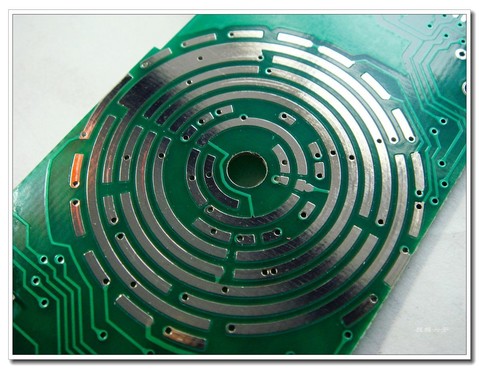

刀盘看起来不错

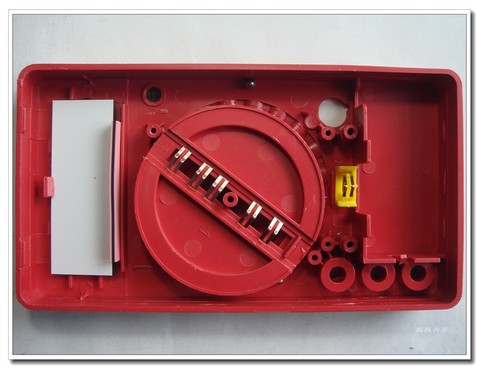

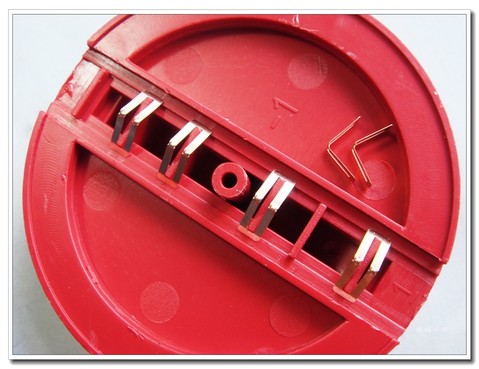

拨盘

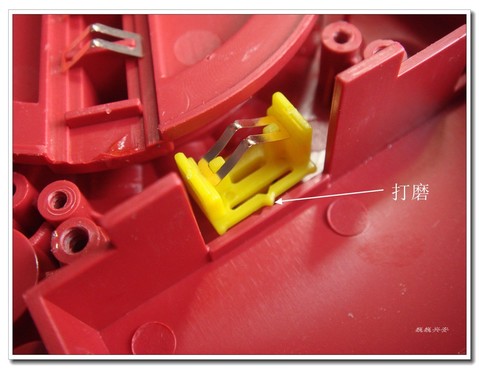

电源开关比较紧，可以打磨一下定位卡头

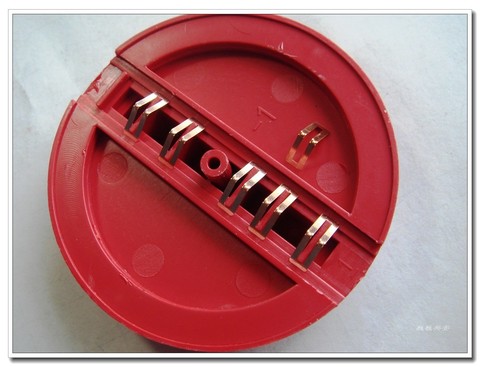

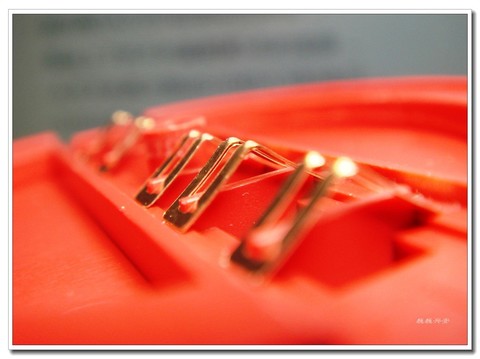

感觉这个V片工艺还是不错的，尤其尖端触点是半球状，这样对刀盘磨损会比较小吧。观察过一些杂牌表V片尖端触点很尖锐，对刀盘划伤较明显！

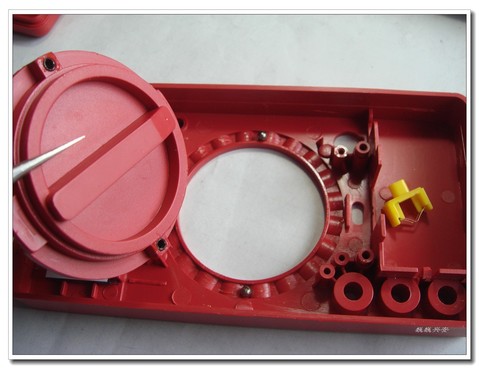

钢珠定位拨盘

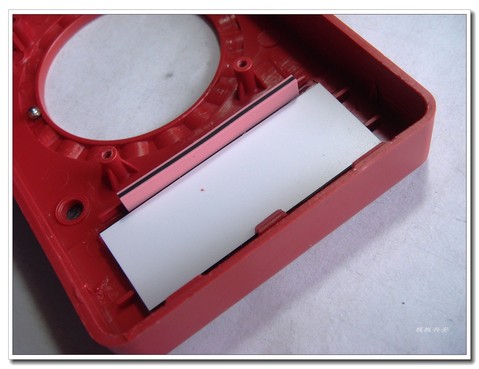

液晶屏及导电橡胶

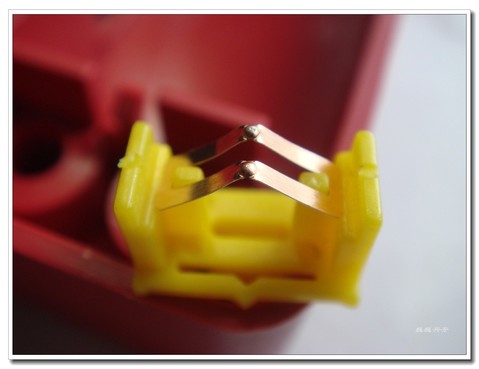

一处V片竟然采用双层结构
取下就自然分开了
安装一个

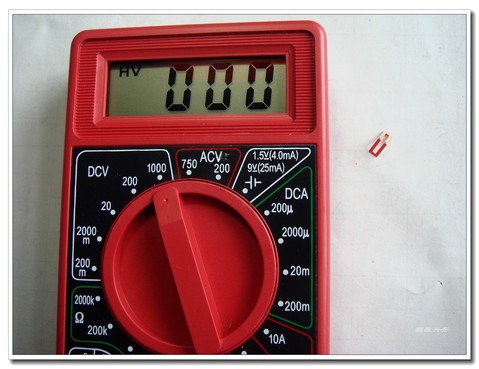

开机测试没有什么问题






收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（21）

人艰不拆 数字王者 2020-6-10 10:46:15
哈哈，里面还可以
2020-6-10 10:46:15 回复
wgh1027 数字大神 2020-6-10 10:56:00
一个运放到没有。
2020-6-10 10:56:00 回复
kyhwhb 楼主     数字大神 2020-6-10 11:00:54
wgh1027 发表于 2020-6-10 10:56
一个运放到没有。

最后核算下来不到一元的表就不要求太高了，拆个电池 电阻 V片什么的就值了。。。
2020-6-10 11:00:54 回复
hc061218 数字王者 2020-6-10 11:23:45
买弹片你至少要花费10元以上。厂家白送一个，值了
2020-6-10 11:23:45 回复
wgh1027 数字大神 2020-6-10 11:25:12
还好还有个保险管
2020-6-10 11:25:12 回复
yangsen 数字大师 2020-6-10 12:35:07
送了一个V片备用
2020-6-10 12:35:07 回复
勇闯沙滩 数字大神 2020-6-10 13:18:50
这表太单薄了，虽然很多家在卖，谁能用呢。
2020-6-10 13:18:50 回复
kyhwhb 楼主     数字大神 2020-6-10 13:26:40
勇闯沙滩 发表于 2020-6-10 13:18
这表太单薄了，虽然很多家在卖，谁能用呢。

低压环境使用尚可，高压不安全。或是做表头或拆机备件用用吧
2020-6-10 13:26:40 回复
狮子王 数字梦想家 2020-6-10 16:25:49

取样康铜丝从V孔下飞过，是个重大安全隐患，如果使用非原装表笔，V孔插入过深就会引起短路。建议用尖嘴钳将康铜丝调整到紧靠电池盒位置。
2020-6-10 16:25:49 回复
kyhwhb 楼主     数字大神 2020-6-10 16:31:13
狮子王 发表于 2020-6-10 16:25
取样康铜丝从V孔下飞过，是个重大安全隐患，如果使用非原装表笔，V孔插入过深就会引起短路。建议用尖嘴钳 ...

这个隐患很明显，康铜丝用耐高温胶带缠上好些吧，尖嘴钳调整担心影响阻值发生变化
2020-6-10 16:31:13 回复
tiger20908 数字梦想家 2020-6-10 16:45:15
最近万用表市场怎么了？厂家优惠力度也太大了。
2020-6-10 16:45:15 回复
Yob 数字梦想家 2020-6-10 17:56:15
三个孔的焊锡都太少了得补一点加固一下，康铜丝套个耐高温绝缘管应该能可靠些
2020-6-10 17:56:15 回复
月台故事 数字大师 2020-6-10 19:21:55
准头咋样
2020-6-10 19:21:55 回复
乐在其中110 数字精灵 2020-6-11 01:11:59
巍巍兴安 发表于 2020-6-10 16:31
这个隐患很明显，康铜丝用耐高温胶带缠上好些吧，尖嘴钳调整担心影响阻值发生变化 ...

说得好。赞一个。
2020-6-11 01:11:59 回复
wgh1027 数字大神 2020-6-11 10:49:23
巍巍兴安 发表于 2020-6-10 13:26
低压环境使用尚可，高压不安全。或是做表头或拆机备件用用吧

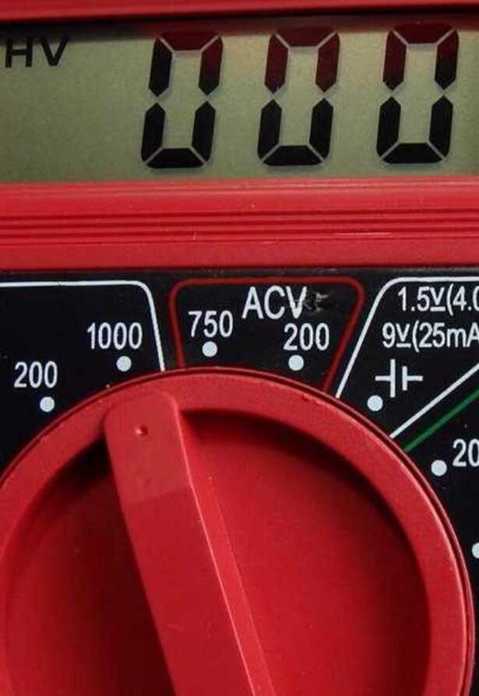

这个表最低电压档是200V，你告诉我不能测高压。

2020-6-11 10:49:23 回复
wgh1027 数字大神 2020-6-11 10:51:30
哈哈，应该是超过1000V才算高压吧。
2020-6-11 10:51:30 回复
kyhwhb 楼主     数字大神 2020-6-11 11:04:34
wgh1027 发表于 2020-6-11 10:51
哈哈，应该是超过1000V才算高压吧。

主要是看到电流A档康铜丝距插孔过近等工艺问题
2020-6-11 11:04:34 回复
kyhwhb 楼主     数字大神 2020-6-11 19:08:36
月台故事 发表于 2020-6-10 19:21
准头咋样

参考:http://www.dt830.com/forum.php?mod=viewthread&tid=4424
2020-6-11 19:08:36 回复
wgh1027 数字大神 2020-6-12 00:46:08
狮子王 发表于 2020-6-10 16:25
取样康铜丝从V孔下飞过，是个重大安全隐患，如果使用非原装表笔，V孔插入过深就会引起短路。建议用尖嘴钳 ...

合格的表笔是有安全套的，不可能穿过电路板的。
2020-6-12 00:46:08 回复
