给5566s化化妆

*发表于：2021-2-27 15:47:22* 3497 · 发表于：2021-2-27 15:47:22

登录后可查看大图

您需要登录才可以下载或查看，没有账号？立即注册

x

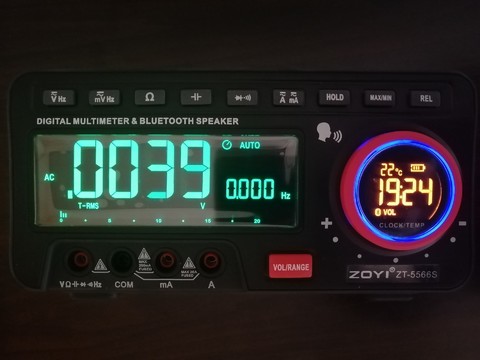

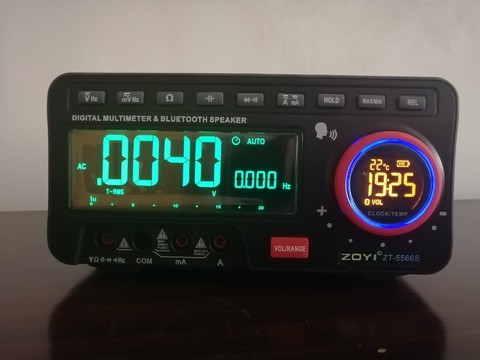

众仪5566s是款不错的4位半万用表，比5566增加了语音播报测量数据和蓝牙电牛连机操控功能。主副屏统一橘黄色的显示感觉单调些，于是就用手中的翠绿色发光管，替换了主屏的背光。原来主副屏的背光都是经过一个0欧的电阻与供电回路连接，改变后因绿色发光管的电压较高，副屏的亮度较高，所以把副屏的0欧电阻用手边的39欧电阻替换，这样亮度较均衡。换后单独点亮主屏时电流18mA，换前电流忘量了，应该还要大些（橘色的压降只有绿色的2/3左右）。因为用两节18650锂电供电，并可以边充电边使用，所以不必计较耗电量，这样如果喜欢特高亮度，可以在为LED供电的8050三极管的基极电阻上，再并一个电阻，来提高8050的触发电流，取得更高的亮度。

散淡021 · 2021-2-27 16:07:33

谢谢分享！

表述 · 2021-2-27 16:37:43

测一下精度看看

勇闯沙滩 · 2021-2-27 17:48:04

确实好看多了。

hc061218 · 2021-2-27 17:54:48

好看我喜欢绿色

wgsd · 2021-2-27 18:35:27

表述发表于 2021-2-27 16:37
测一下精度看看

之前的测试有啊。

ksj197706 · 2021-2-27 20:36:22

不错，更好看了

wgh1027 · 2021-2-27 20:57:27

wgh1027 · 2021-2-27 20:58:02

谢谢分享！

星星123 · 2021-2-27 21:59:46

应该搞个化妆前后的对比照片，直观些

wgsd · 2021-2-28 08:37:59

本帖最后由 wgsd 于 2021-2-28 09:08 编辑

星星123 发表于 2021-2-27 21:59
应该搞个化妆前后的对比照片，直观些

回不去了，往下焊发光管时，镊子夹坏了两个原来的发光管（原来4只）。手中的橙色发光管比原来的颜色深一点。

aquacure2236 · 2021-2-28 15:19:43

这表要是最大显示99999就好了

wgsd · 2021-2-28 15:42:35

aquacure2236 发表于 2021-2-28 15:19
这表要是最大显示99999就好了

哪下一步就是5位半了。

星星123 · 2021-2-28 20:28:05

wgsd 发表于 2021-2-28 08:37
回不去了，往下焊发光管时，镊子夹坏了两个原来的发光管（原来4只）。手中的橙色发光管比原来的颜色深一点 ...

原来是在化妆的过程中发生了大事件，深表遗憾！！！

azzaro · 2021-3-1 00:57:07

高手！改完更漂亮了。

wgsd · 2021-3-1 09:35:35

azzaro 发表于 2021-3-1 00:57
高手！改完更漂亮了。

换个发光管而已，非常好改。

ynkmzyl · 2021-3-3 12:43:01

不要音响功能，一百能买到吗

wgh1027 · 2021-3-3 19:25:44

超级化妆师

wgsd · 2021-5-18 14:27:34

ynkmzyl 发表于 2021-3-3 12:43
不要音响功能，一百能买到吗

一百刚好近似音响功能
