AD569恒温数控

楼主用心，感谢分享

我当年就猜测有后续升级产品

wgsd 发表于 2023-2-8 17:33

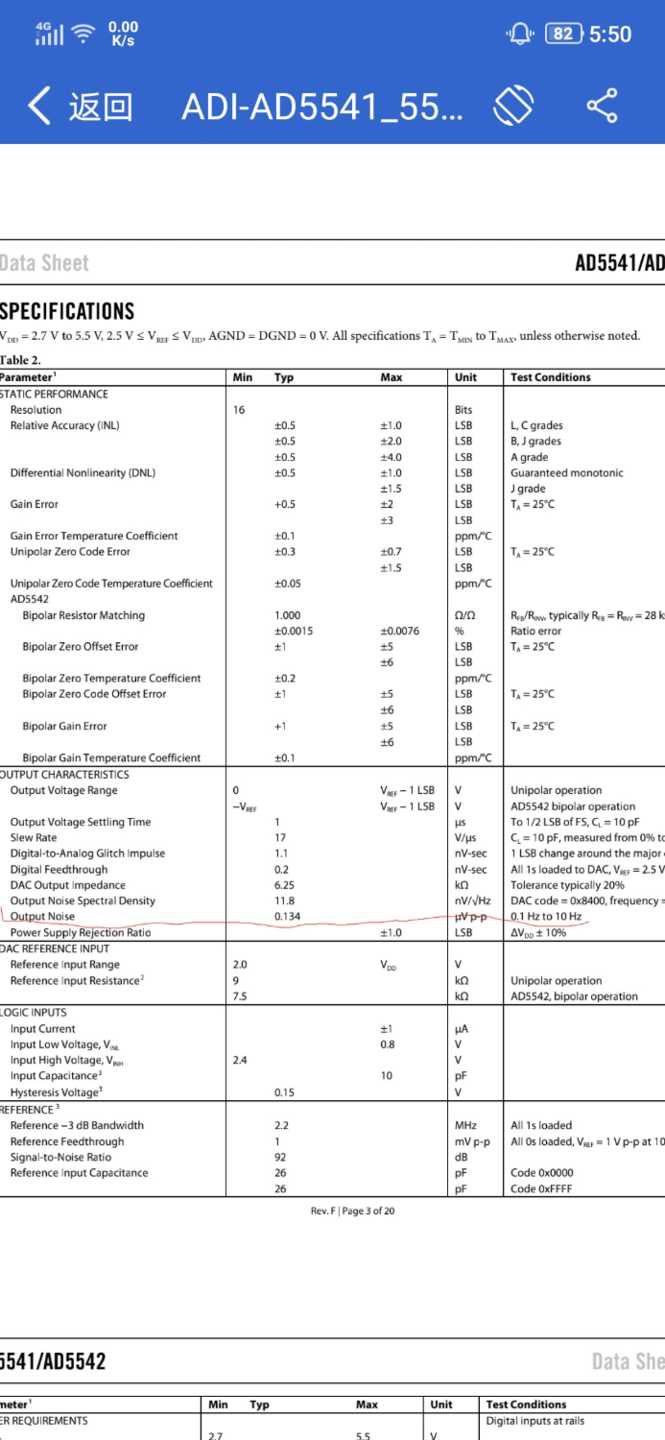

额。ad5541不是0.134uv吗？

我没看清你的回复，你说的是基准芯片。我理解成dac与运放了{:9003:}

ftr315 发表于 2023-2-8 17:55

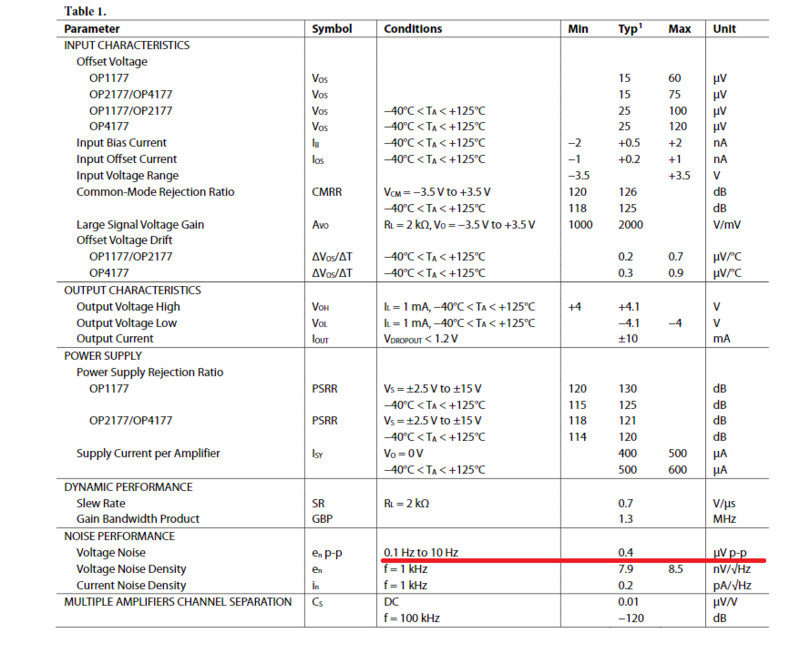

不是DAC的底噪问题，关键的瓶颈是基准的底噪，LTZ1000都1uV

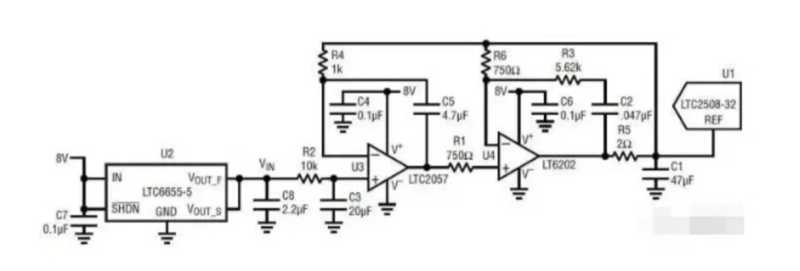

没错，基准芯片是大头。你可以试试我找的那个滤波电路。我自己模拟了下效果很不错。那个c3电容不好买，漏流大了会降点压，薄膜的体积又超大。陶瓷贴片有可能引入噪声。

买了个穿心的薄膜电容，有两根手指那么大。更有可能引入噪声。尼康出过一批超低漏流的无极电容可惜买不到了。

基准-滤波-dac 。基准底噪解决完美。好烧钱啊。。。。

西林迷 发表于 2023-2-8 17:51
我当年就猜测有后续升级产品

没什么升级了，用LTZ1000的话，价格的翻多少倍啊？588的底噪不比399差，对于6位半表足够了。
只是好奇569的10V基准，实际对比5V基准也没什么差别，因为5V基准底噪都小于10V基准，经过放大器后只是又来到了10V的状态。

ftr315 发表于 2023-2-8 18:53
基准-滤波-dac 。基准底噪解决完美。好烧钱啊。。。。

10Hz一下滤波是非常辣手的问题，再说了，到了这个地步，稳定性问题也突出出来了，想要10V电压uV稳定不跳，涉及到的问题太多了，看看8位半测试LTZ 1000有几个能保证uV 不跳的，有这样的5分钟不跳的视频吗，很想学习一下。

知识量有限，目前就想把这个滤波搞出来。
这是地址 https://m.baidu.com/sf?pd=topone_trustpaper&resource_id=55858&word=%E9%99%8D%E4%BD%8E%E5%9F%BA%E5%87%86%E8%BE%93%E5%87%BA%E5%99%AA%E5%A3%B0%E7%9A%84%E4%BD%8E%E9%80%9A%E6%BB%A4%E6%B3%A2%E5%99%A8%E7%94%B5%E8%B7%AF%E8%AF%A6%E8%A7%A3&ext=%7B%22url%22%3A%22https%3A%5C%2F%5C%2Fm.elecfans.com%5C%2Farticle%5C%2F1632575.html%22%2C%22srcid%22%3A%2228420%22%2C%22jumptype%22%3A%22text%22%2C%22urlsign%22%3A%229131134666942766347%22%2C%22sitesign%22%3A%223193534372250545389%22%2C%22query%22%3A%22%5Cu7535%5Cu538b%5Cu57fa%5Cu51c6%5Cu82af%5Cu7247%5Cu7684%5Cu8f93%5Cu51fa%5Cu566a%5Cu58f0%5Cu600e%5Cu4e48%5Cu6d88%5Cu9664%22%2C%22token%22%3A%22ccb7ca%22%7D&top={%22sfhs%22:1}&atn=index&lid=9694836451991581401

...复制出问题。这个试试

复制的地址杂这么长。

7位半，8位半稳定性可能比底噪更突出。

wgsd 发表于 2023-2-8 19:00
没什么升级了，用LTZ1000的话，价格的翻多少倍啊？588的底噪不比399差，对于6位半表足够了。
只是好奇569 ...

我说的升级不是说换ltz1000
是从恒温罐这种麻烦的，升级到简单一些的569，使制作变得简单许多，这个意思

你的AD569供电电压是多少？ 看了手册ad569耐温就85。你的怎么那么高的工作温度？夏天不直接挂了？

ad569的最佳工作电压应该是+-12v 高了低了都会有问题样的

恒温罐的想法很好也有操作性，没事我也搞个玩玩。不过我担心因为很多元件的手册给的指标都是25度时给出的。那么想要夏天也恒温那就要超过环境温度就算40度 那么也超过了手册上的指标。所以最终的结果肯定是超出手册上的参数的 比如热噪声等相关的影响。不知道用两片半导体制冷片正反夹住恒温罐，搞两散热片给两制冷片做25度恒温怎么样。

芯片实际温度不用管。只要芯片的工作环境温度是恒定的恒温罐体保持25度。这样不管冬天还是夏天。最终罐内的热平衡就如终是稳定且一致的。
