众仪ZT1000R 绝缘电阻测试仪拆解。

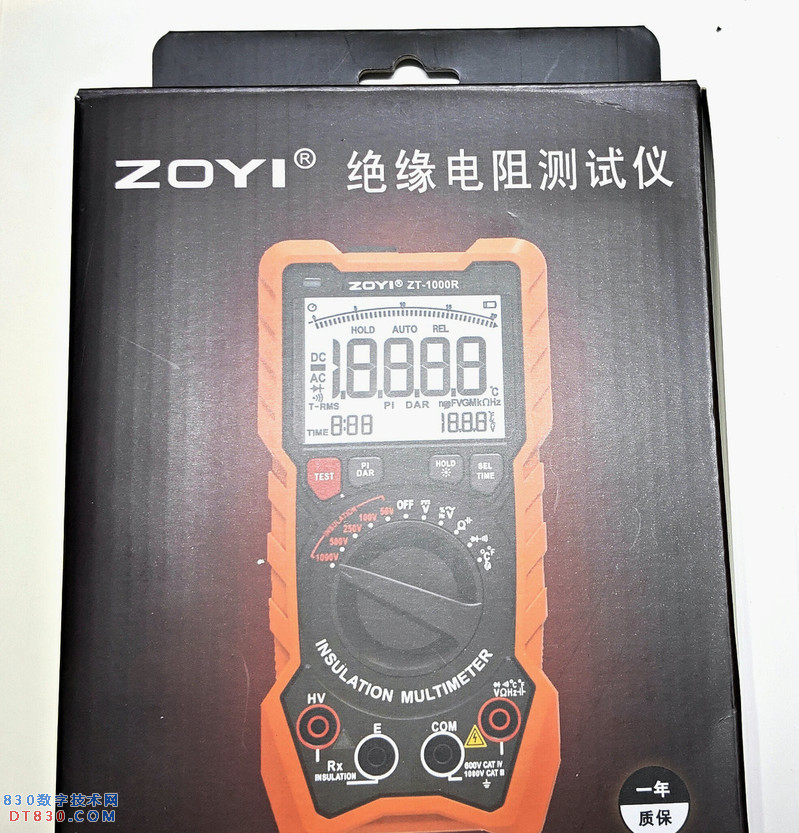

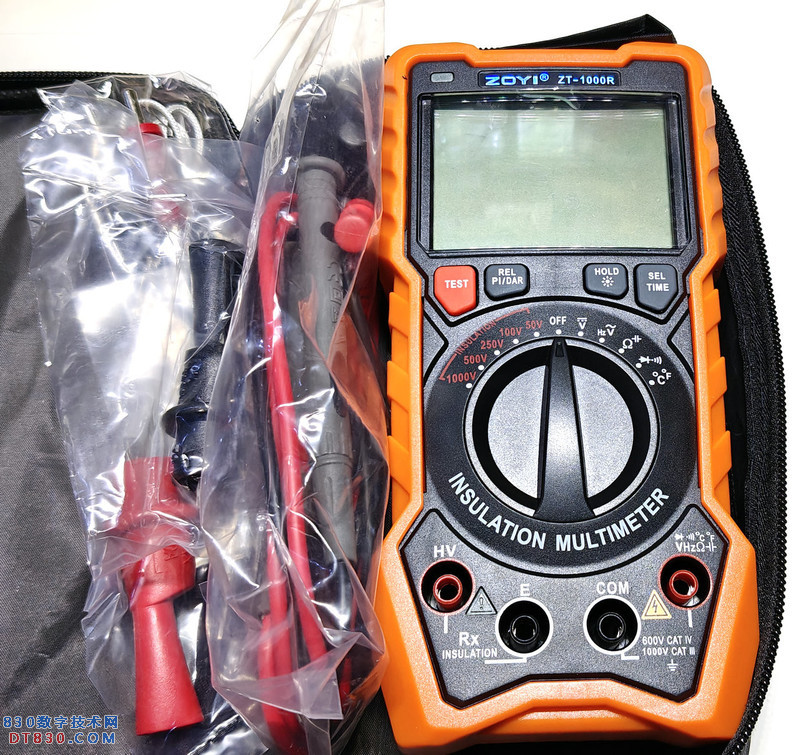

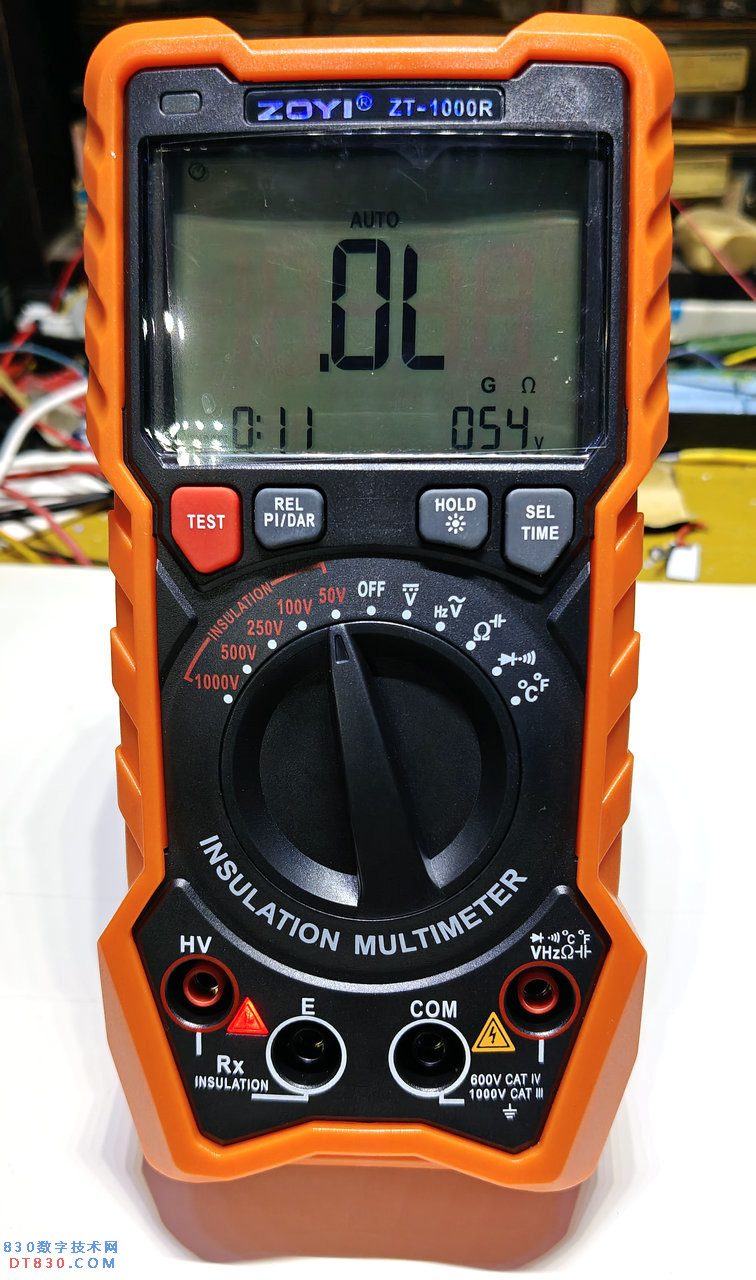

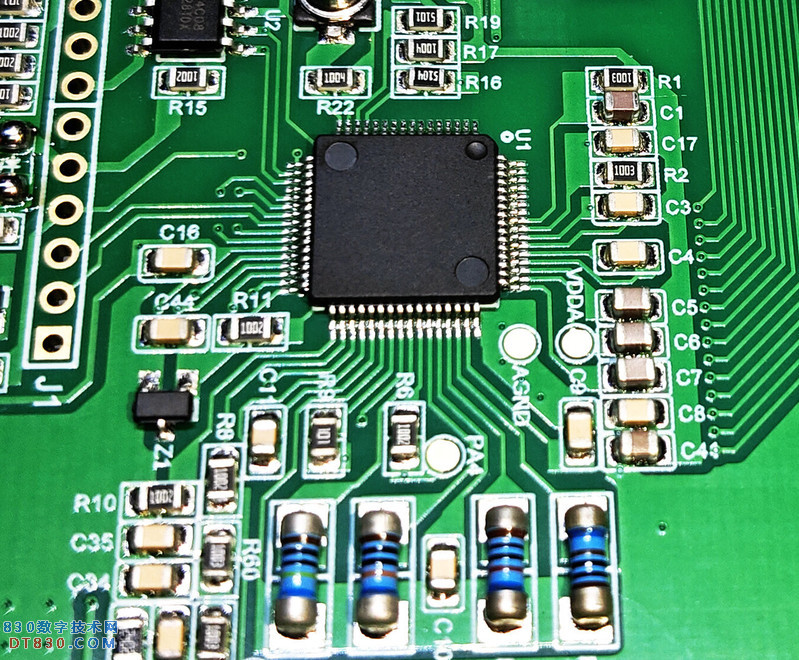

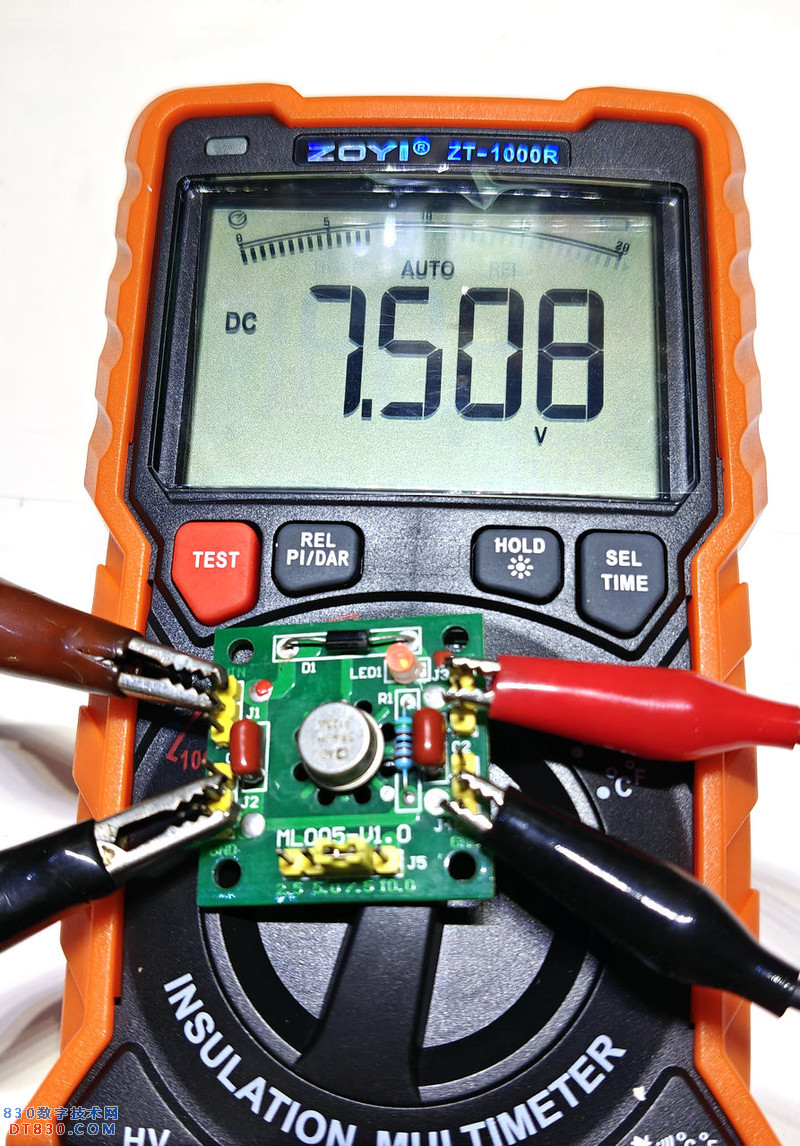

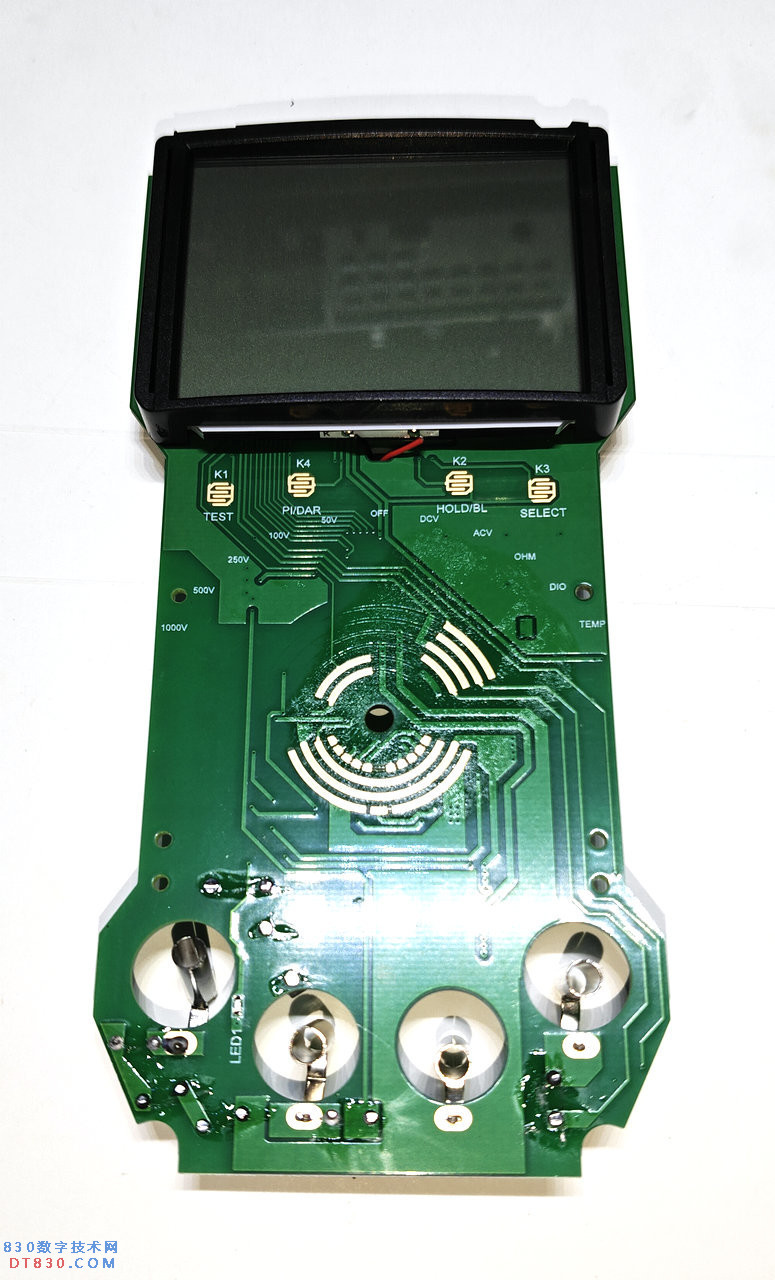

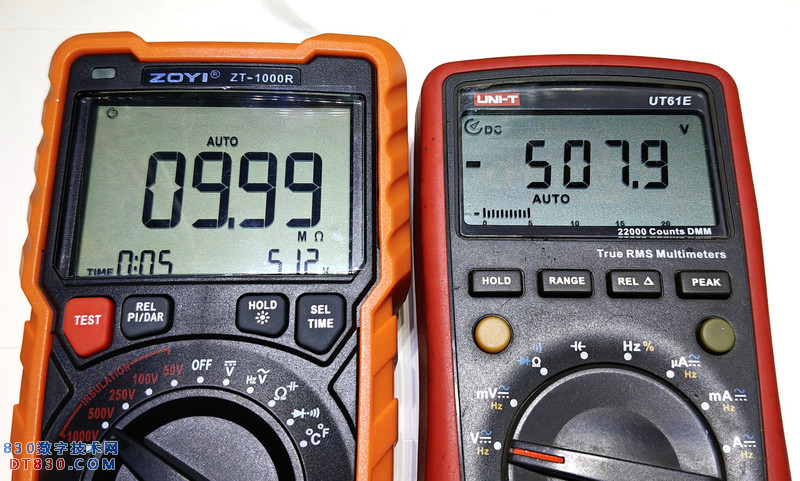

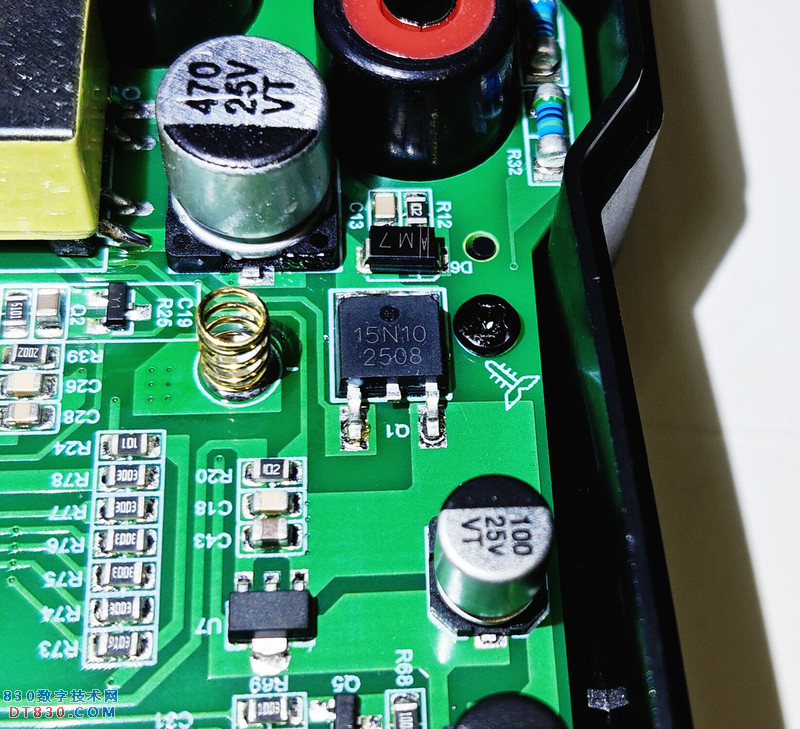

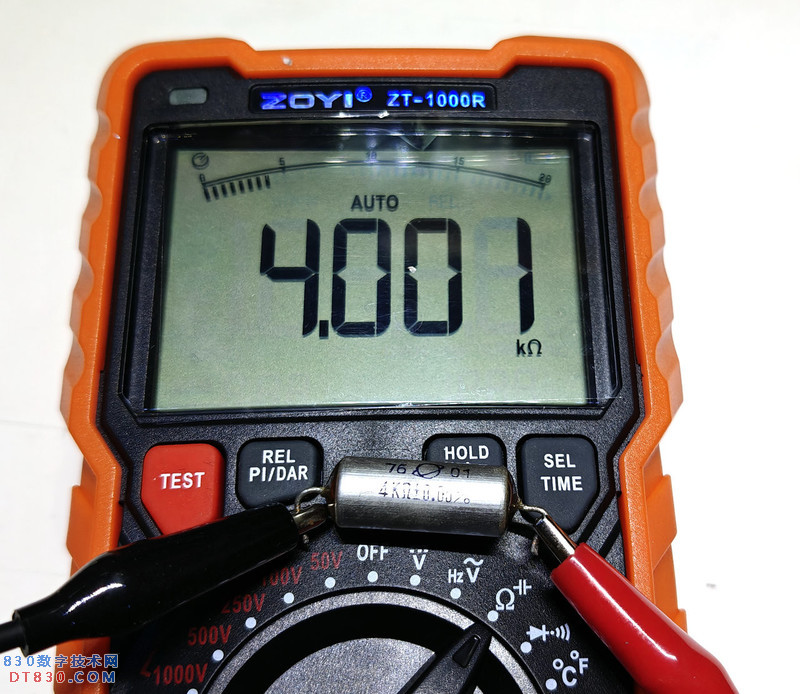

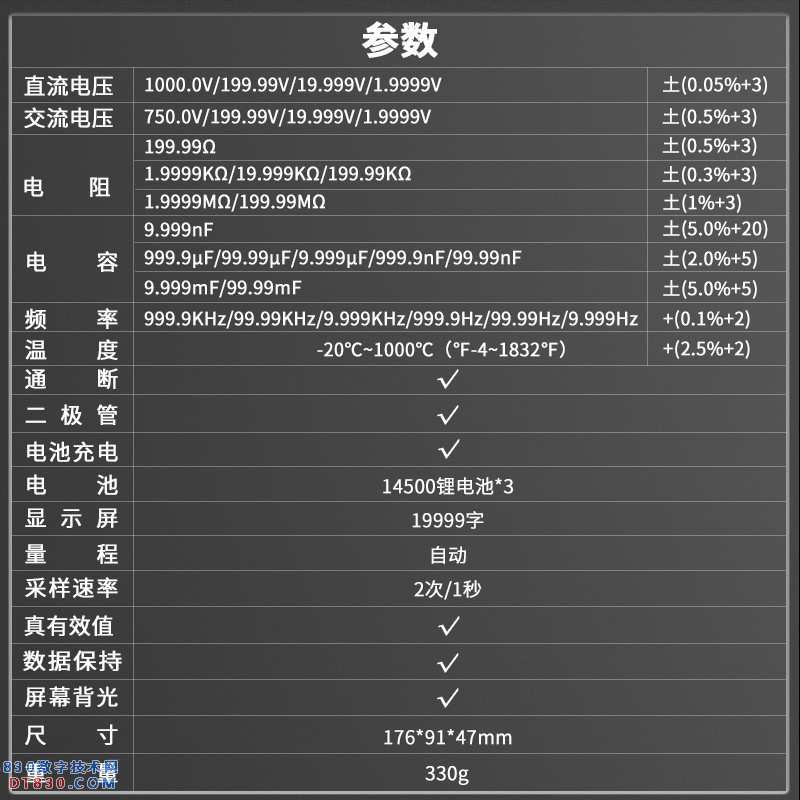

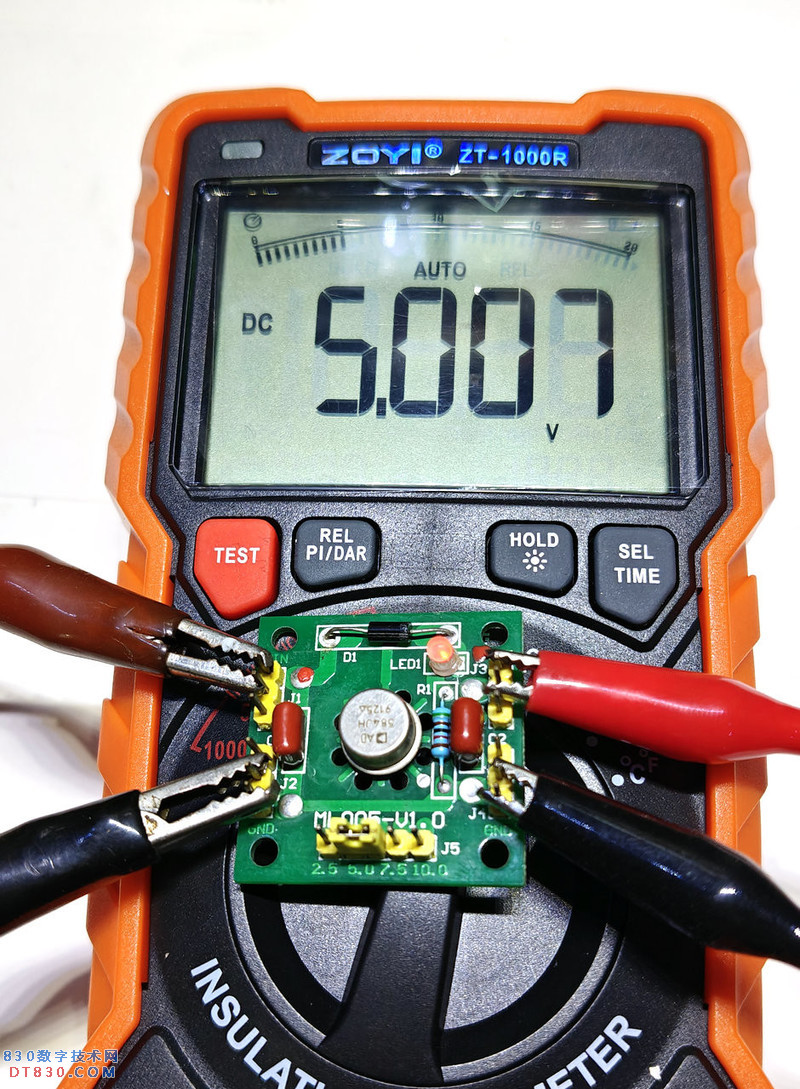

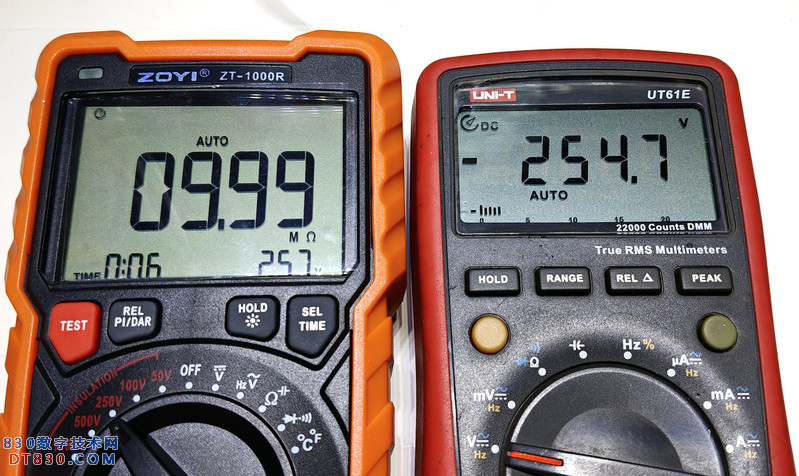

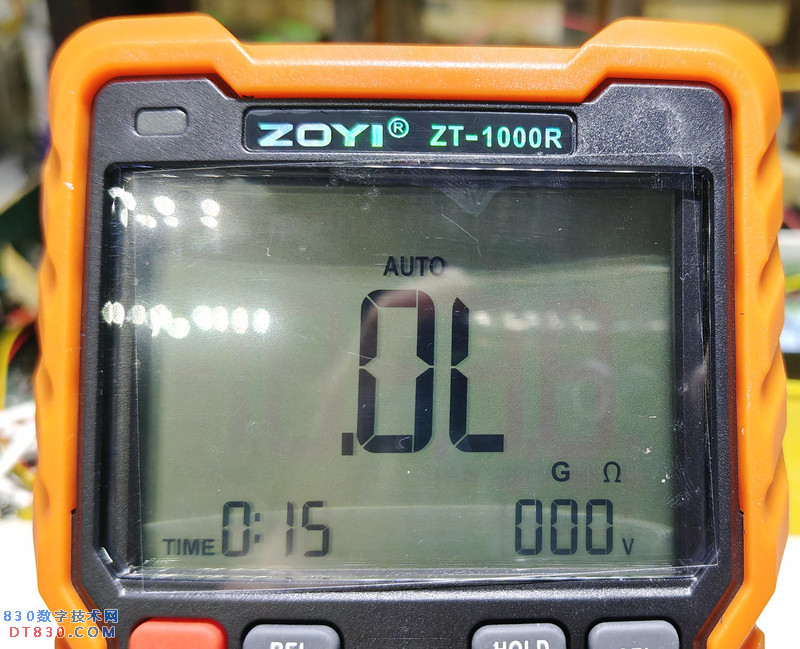

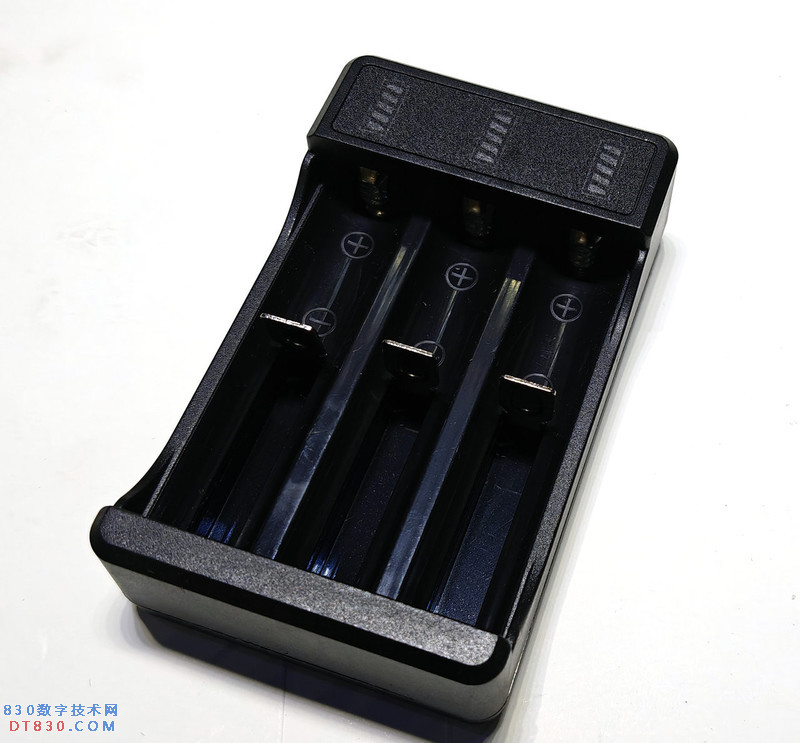

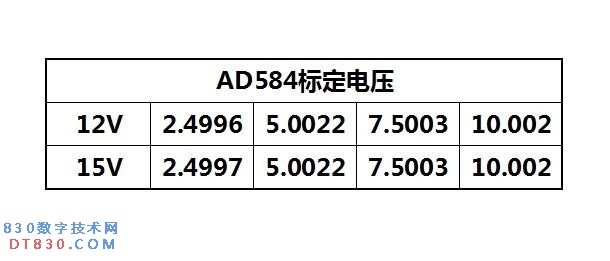

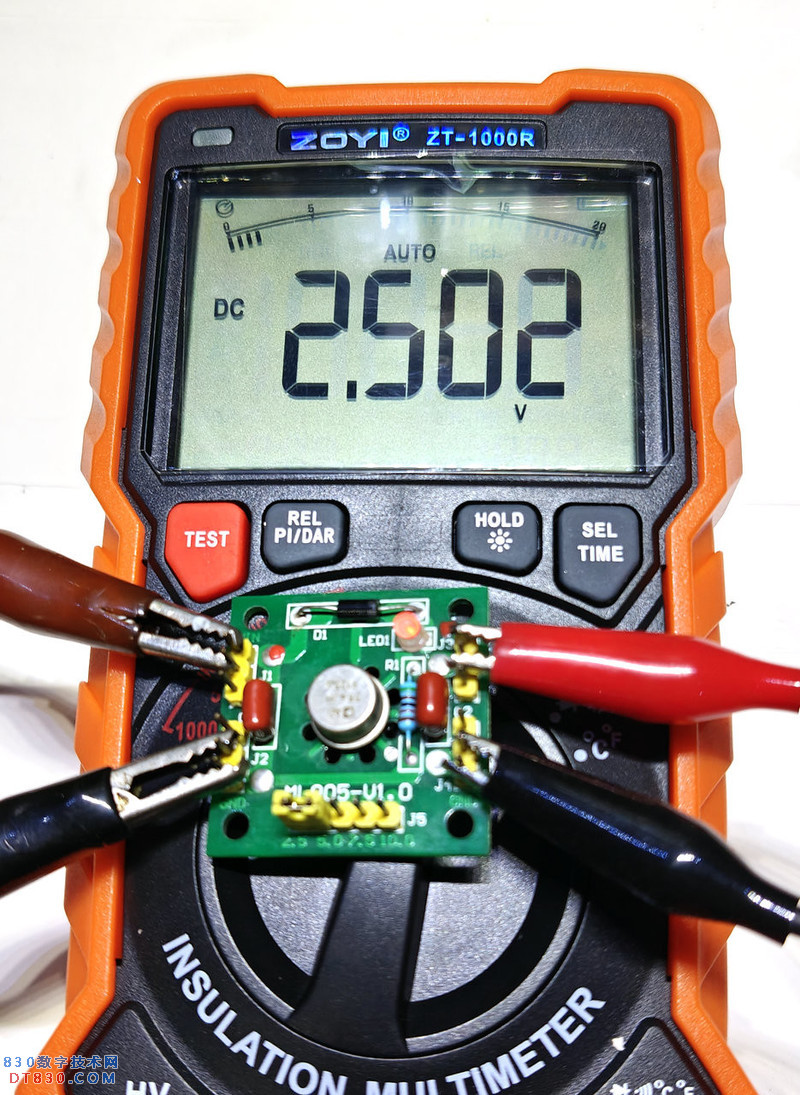

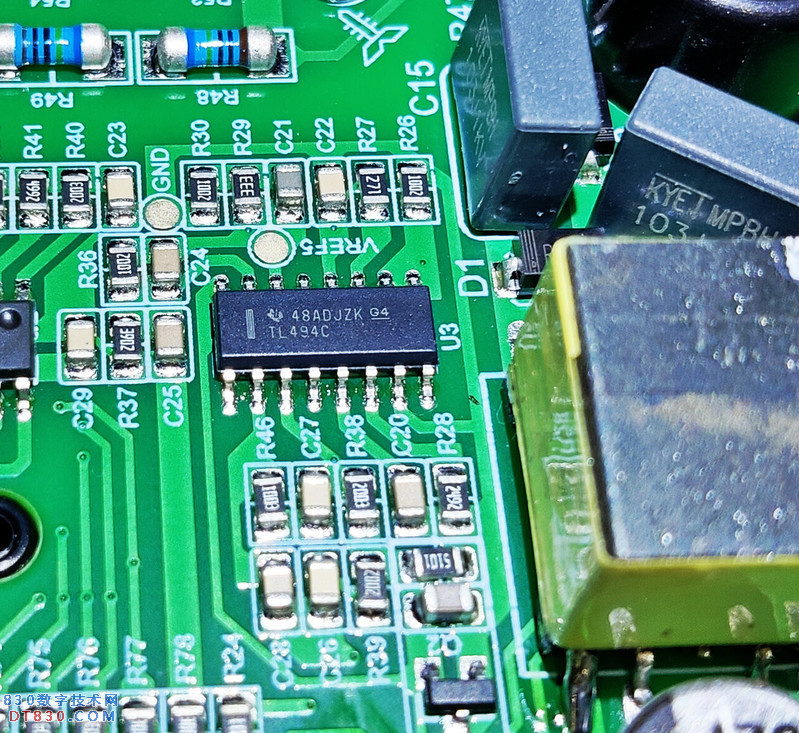

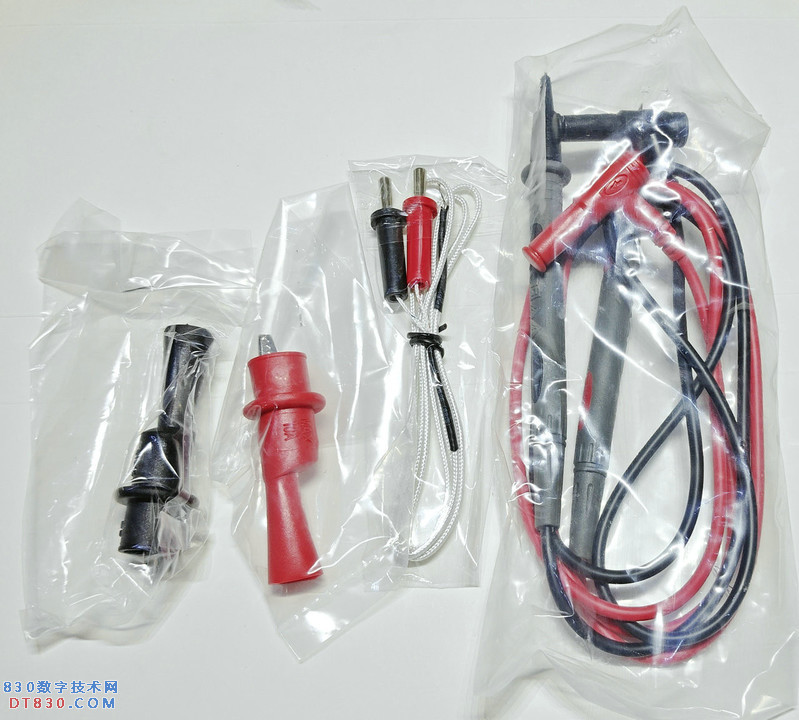

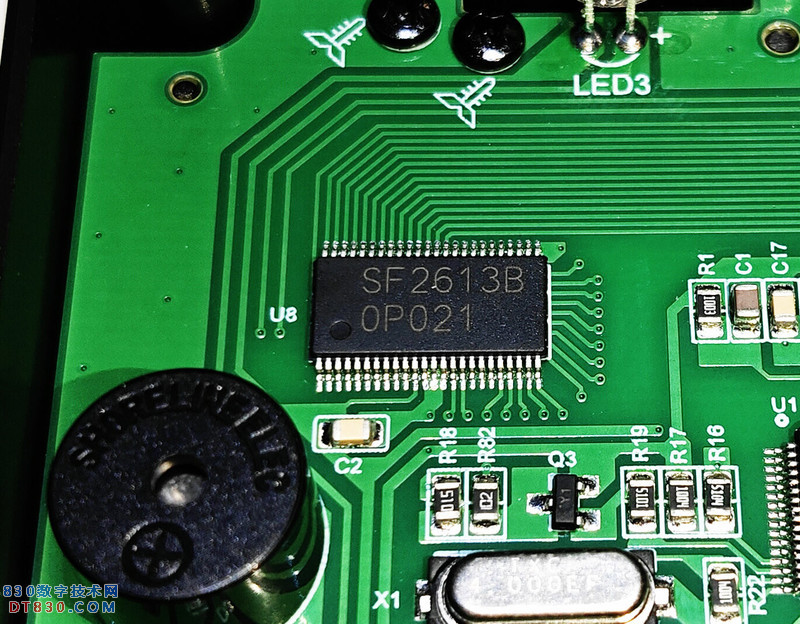

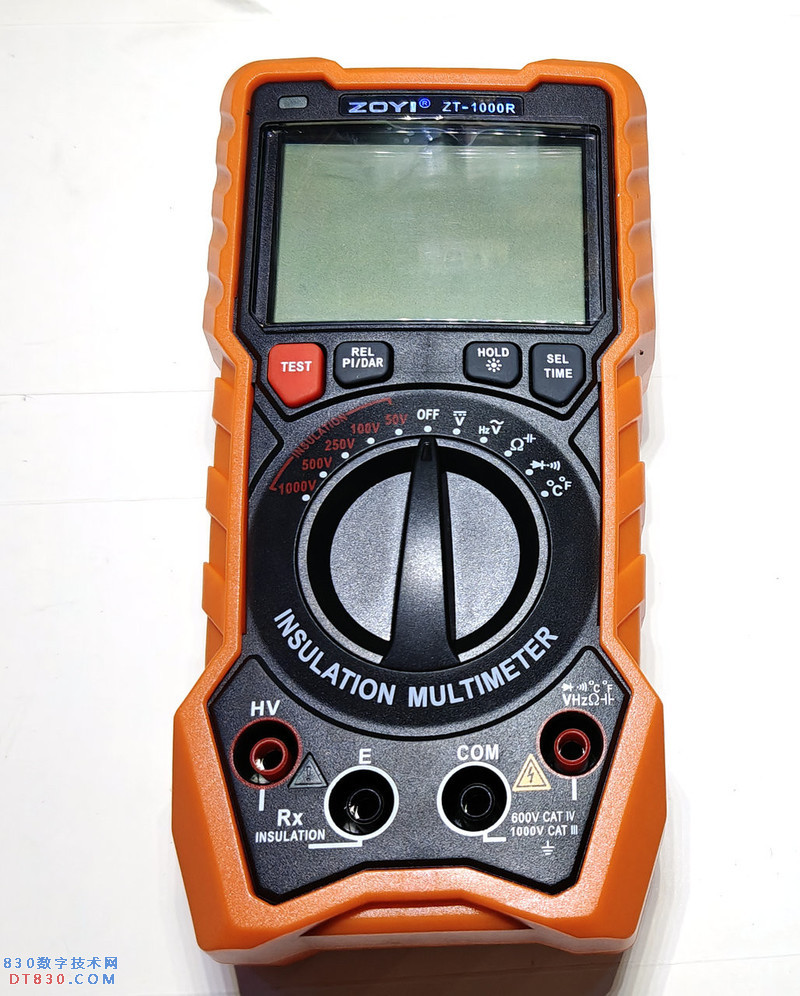

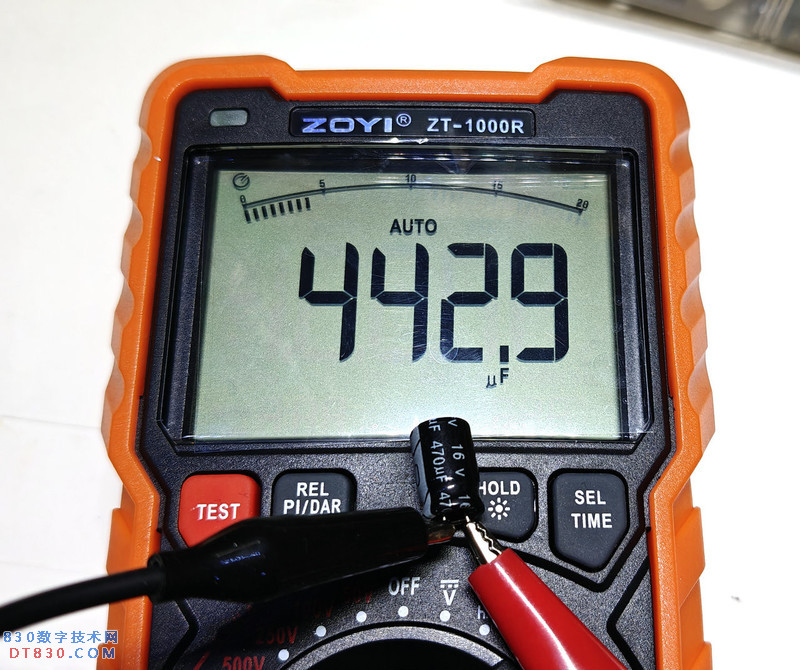

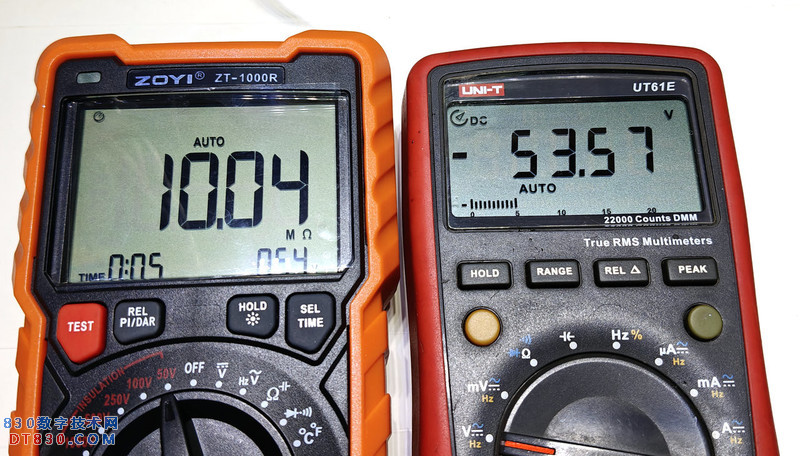

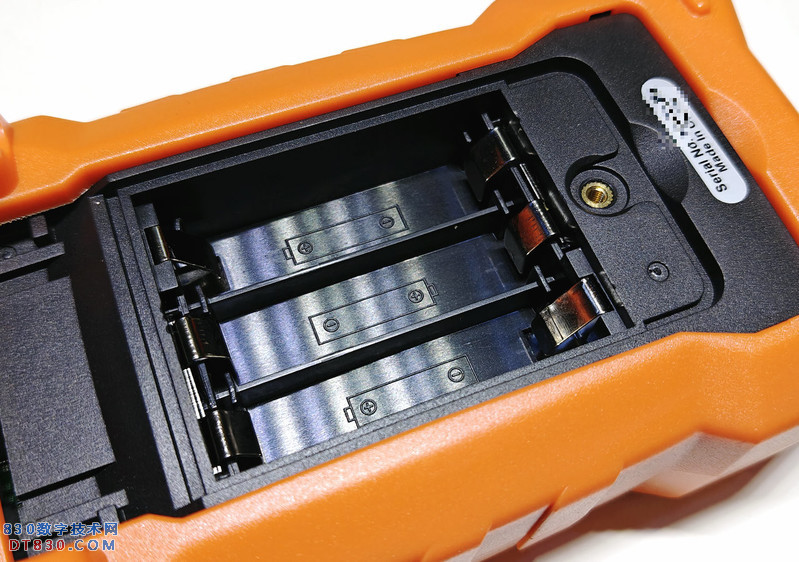

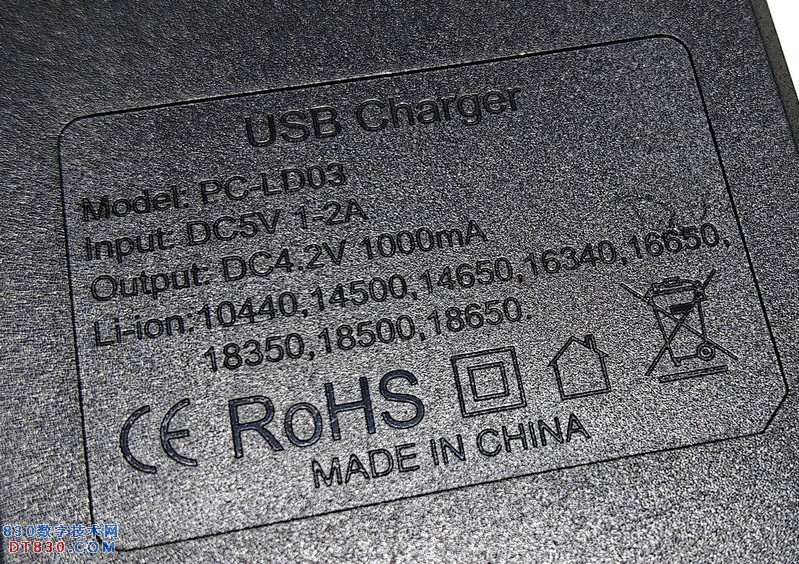

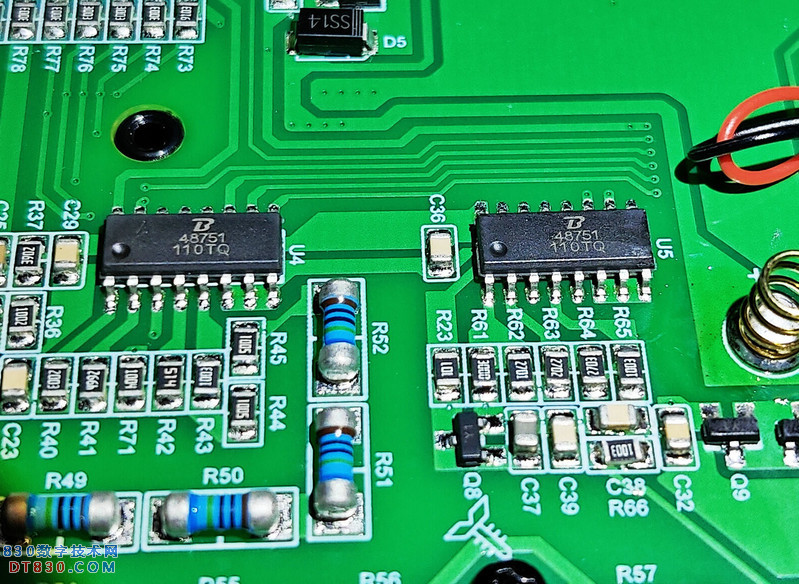

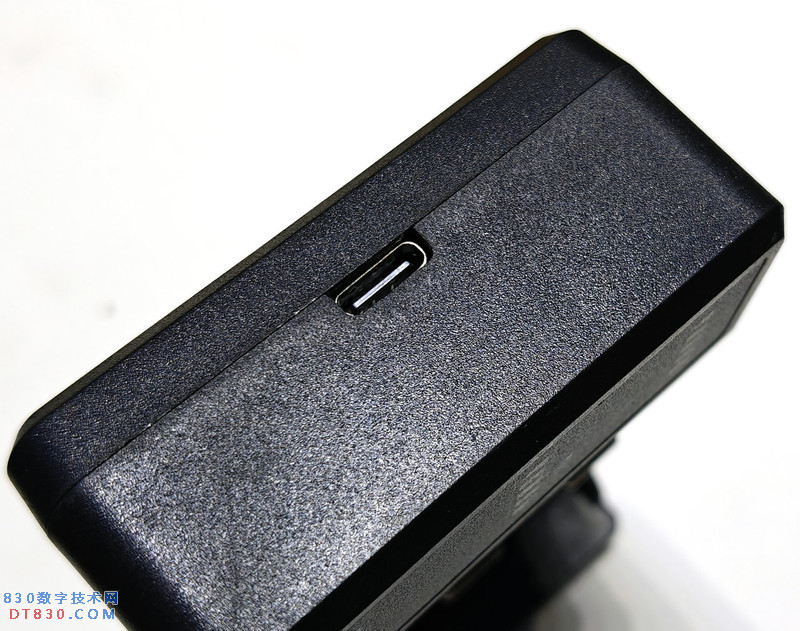

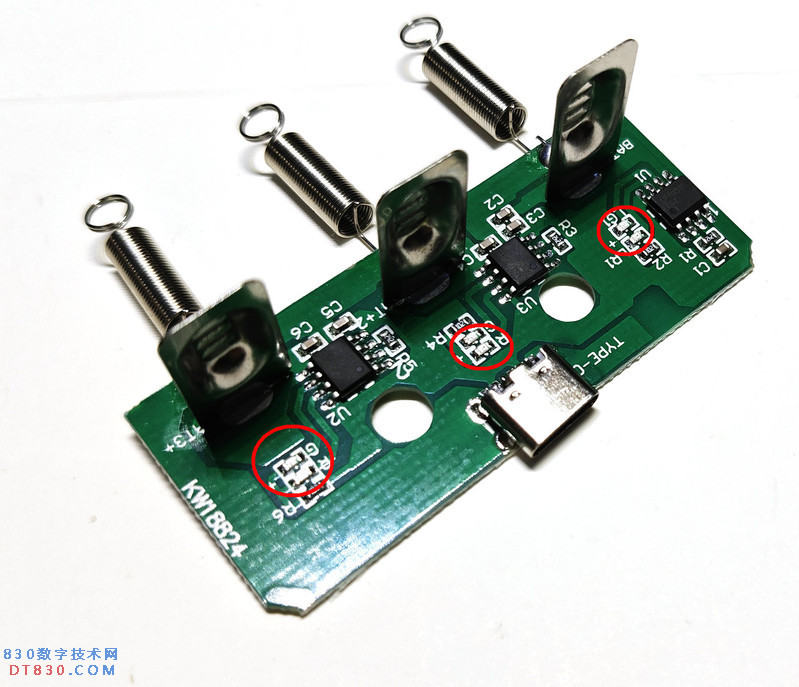

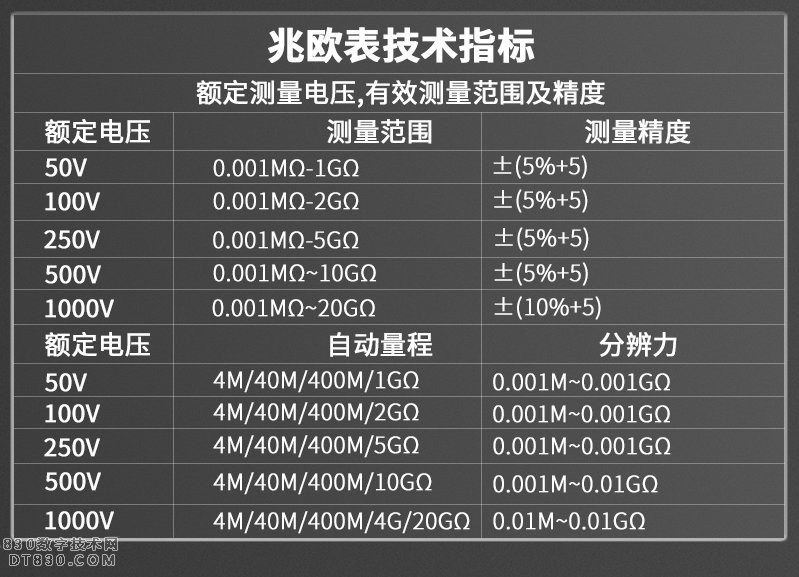

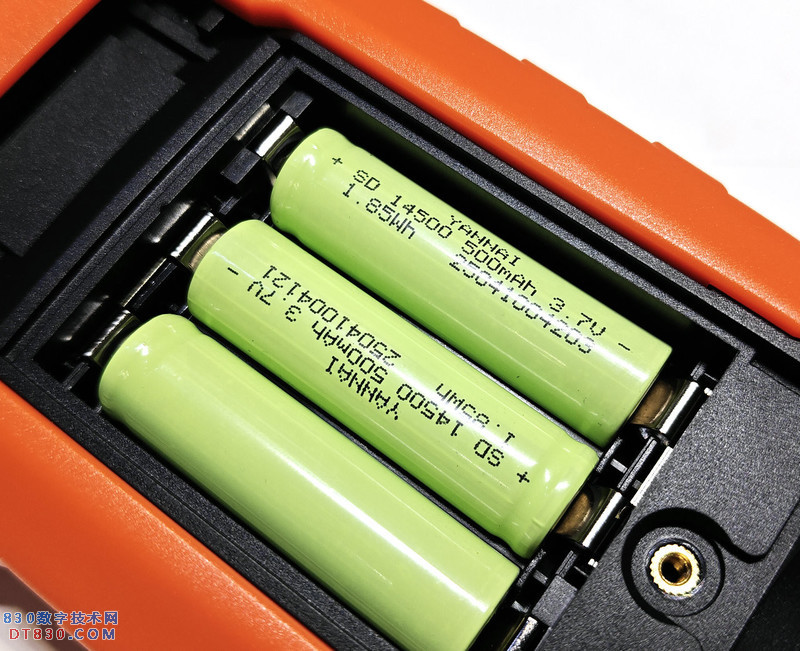

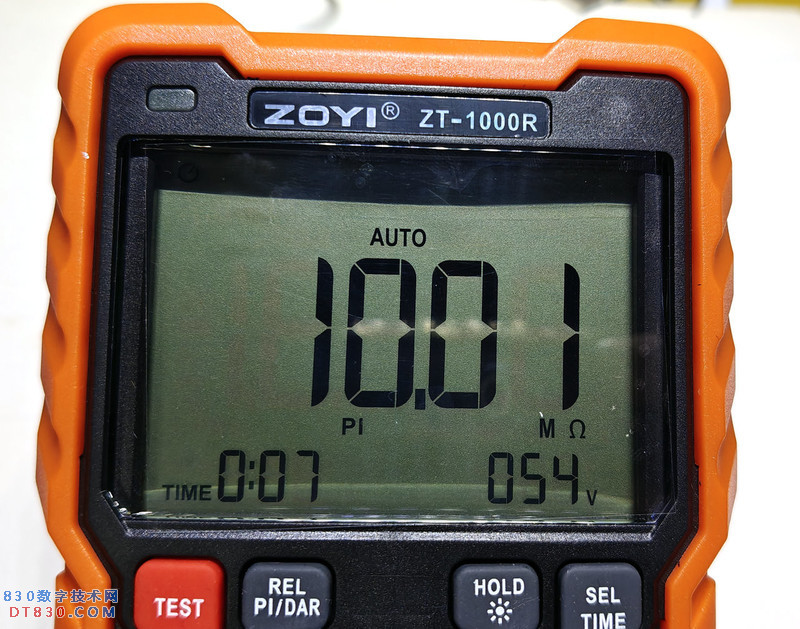

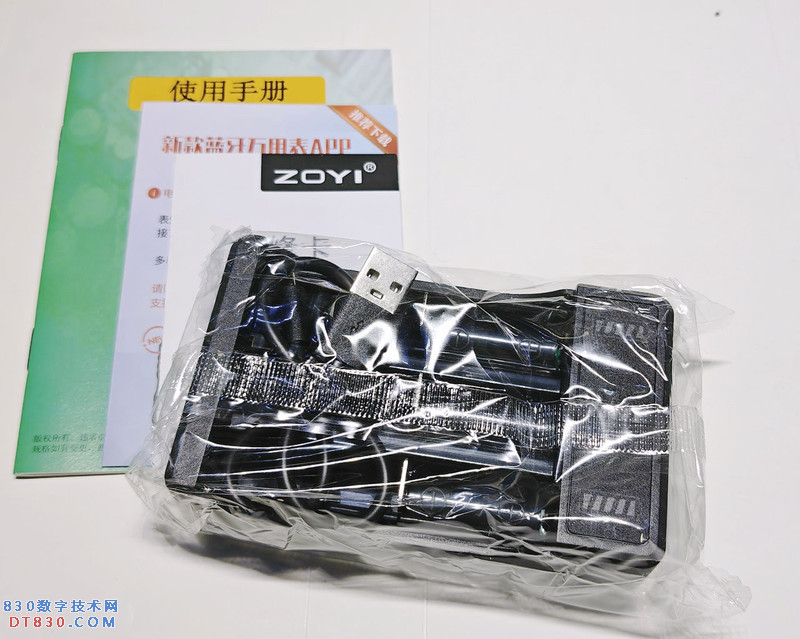

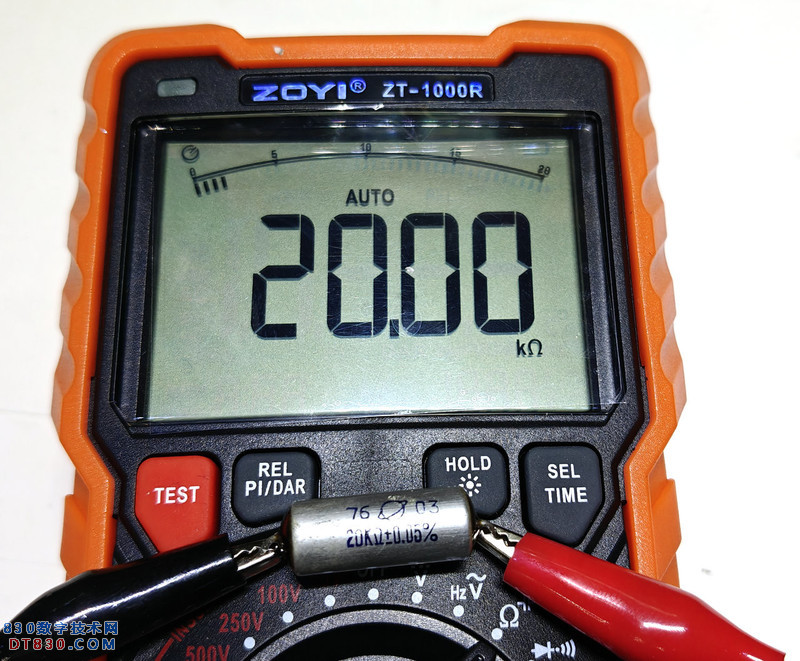

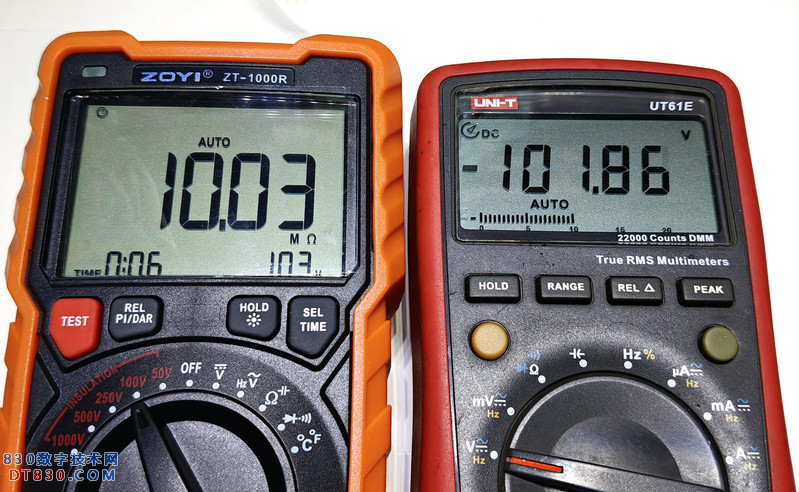

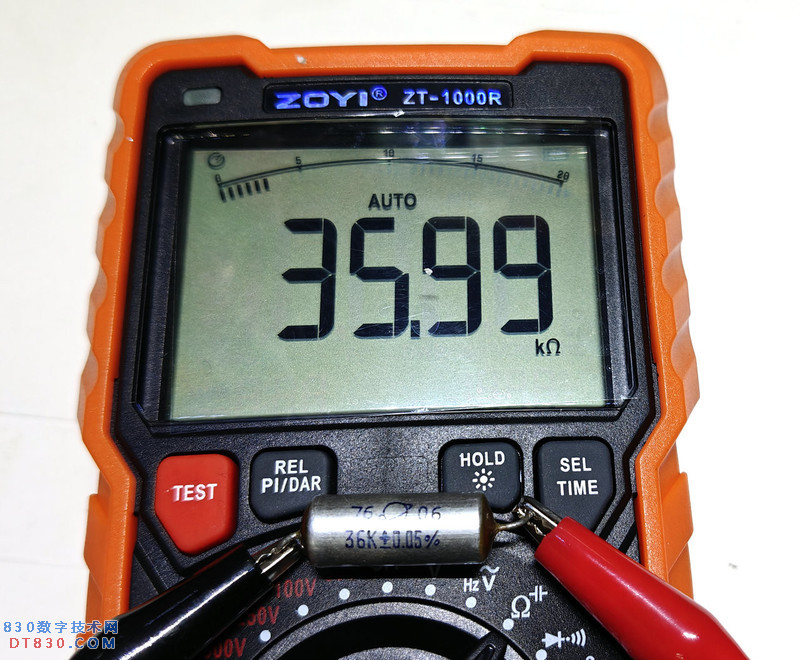

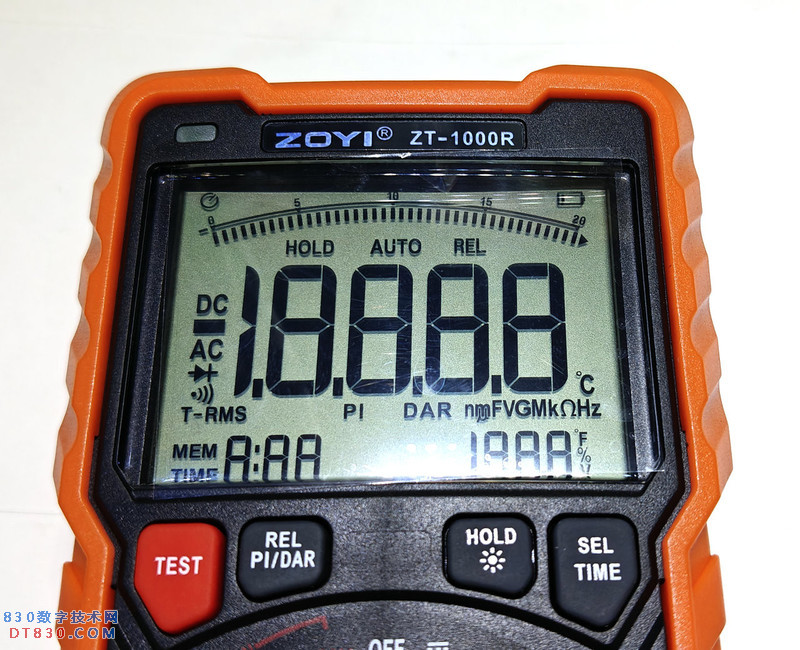

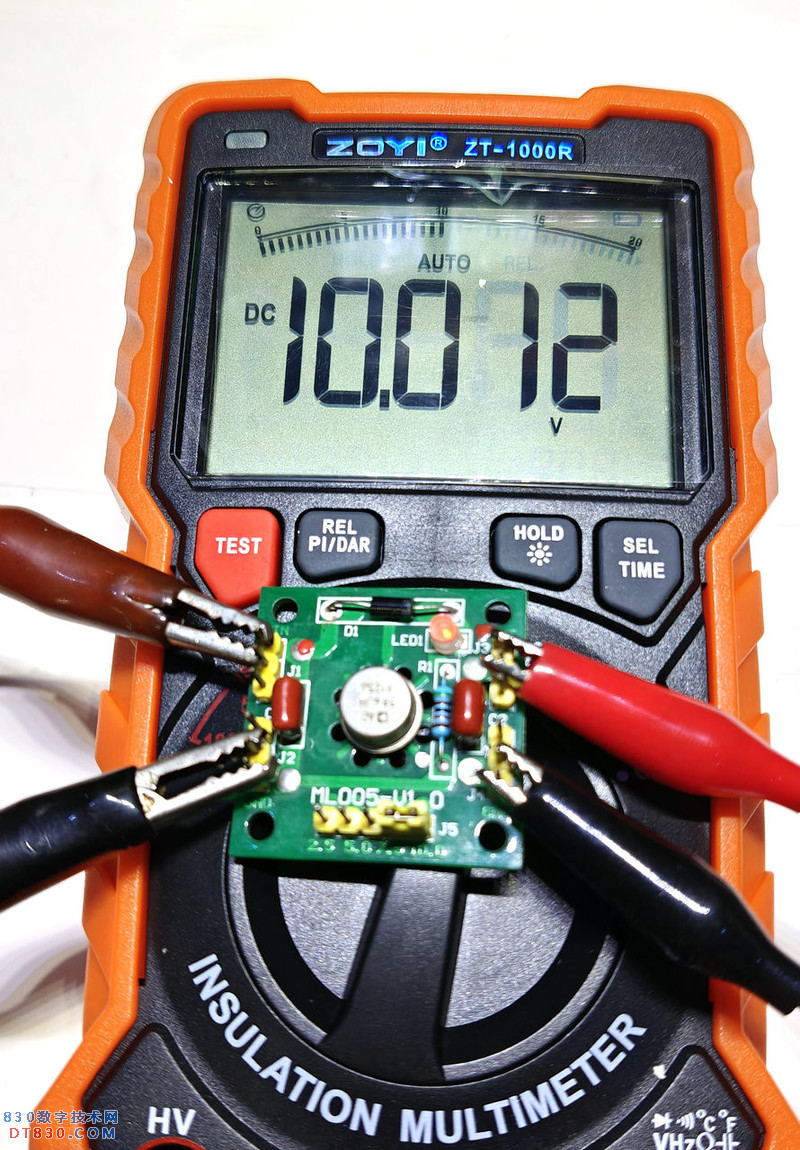

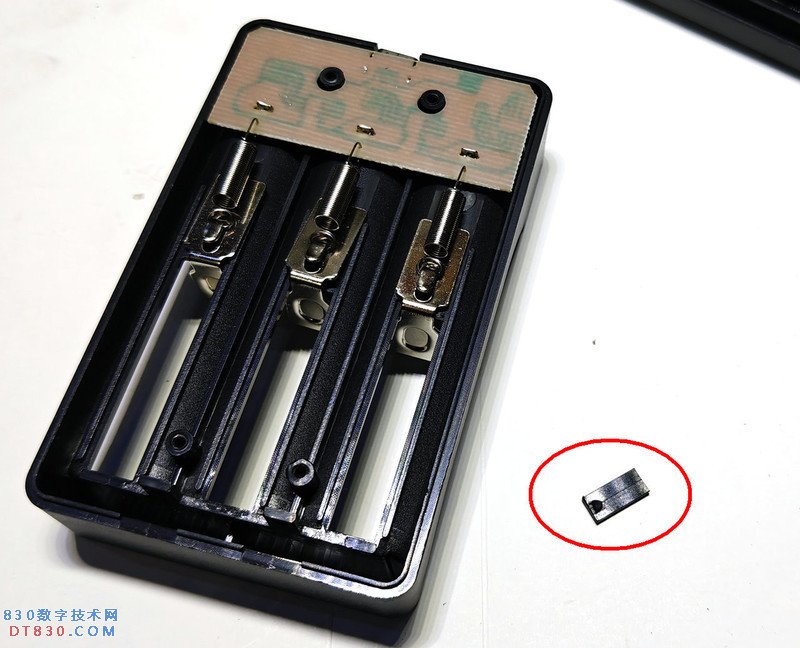

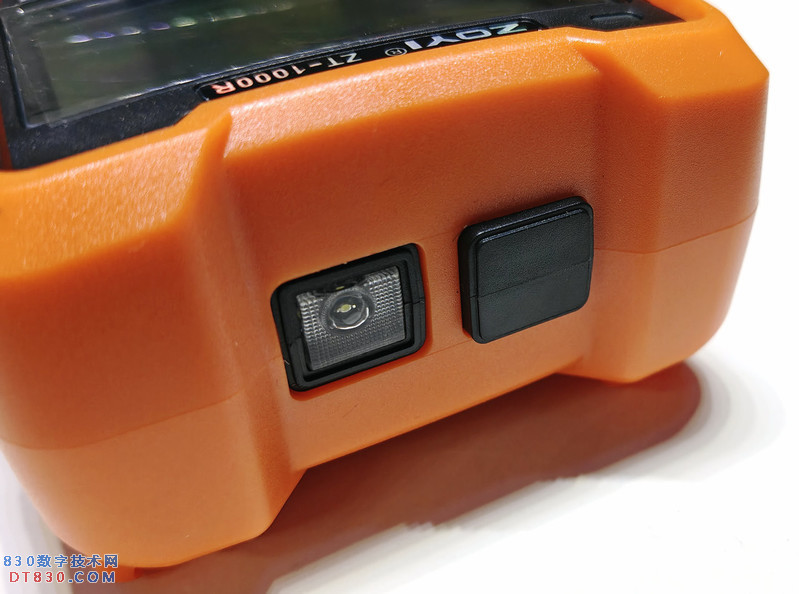

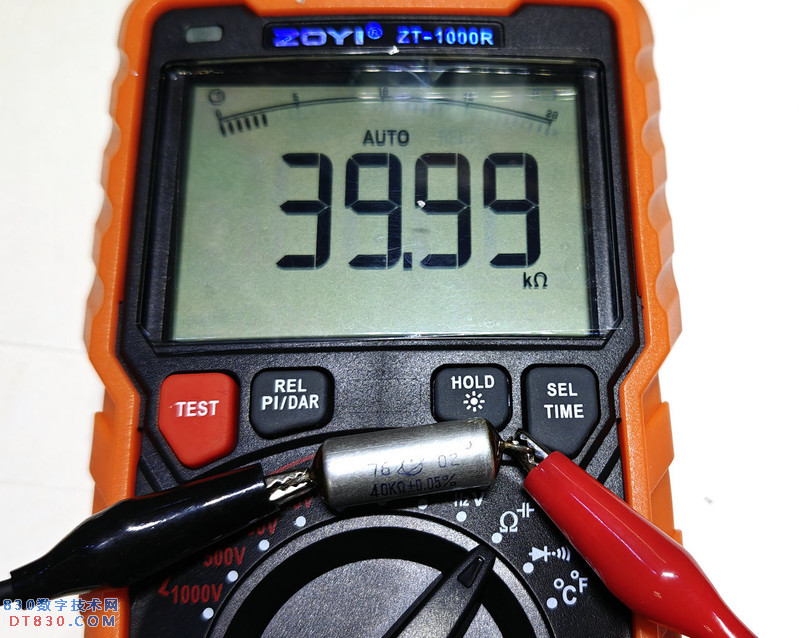

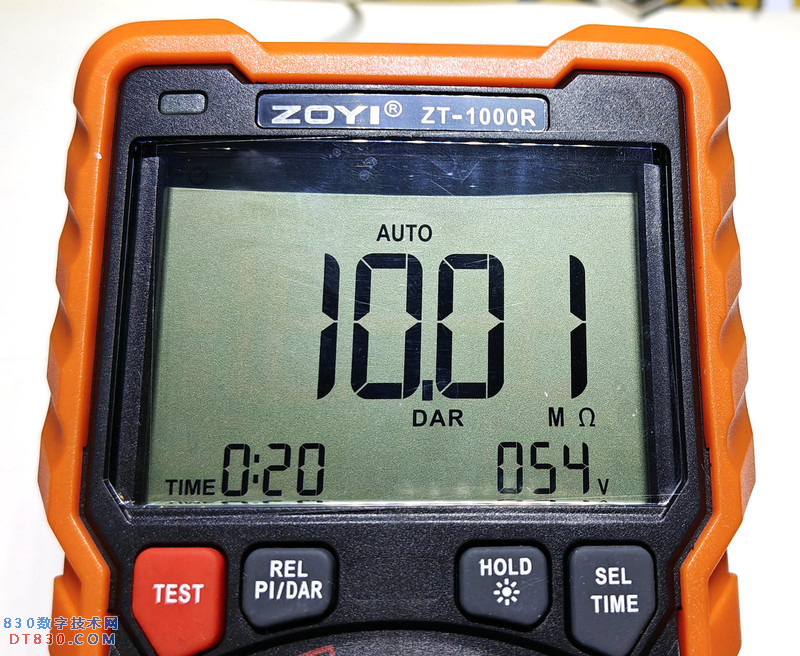

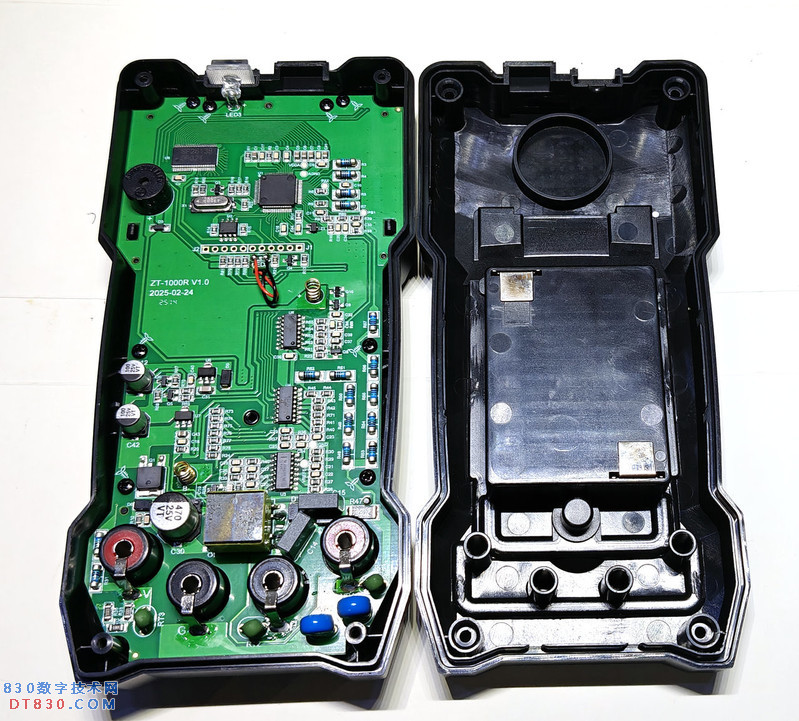

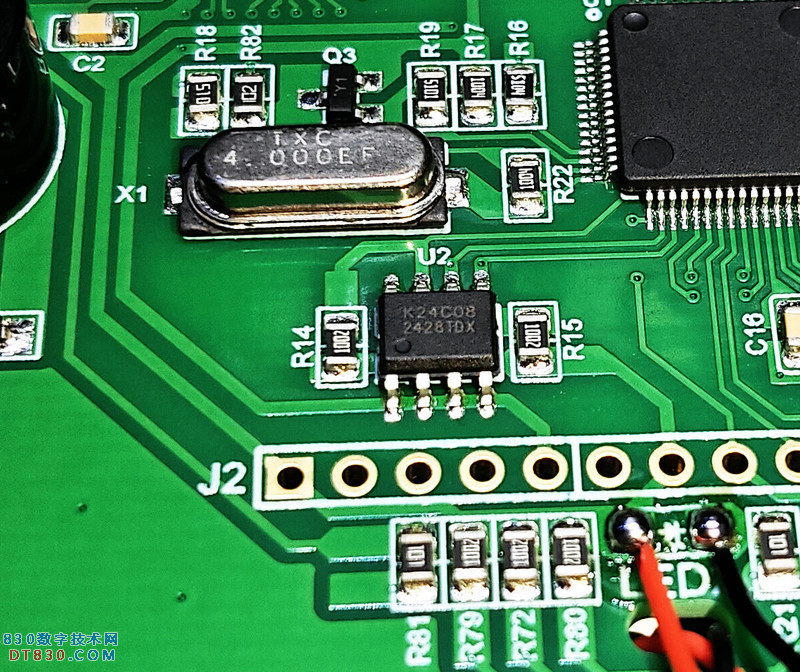

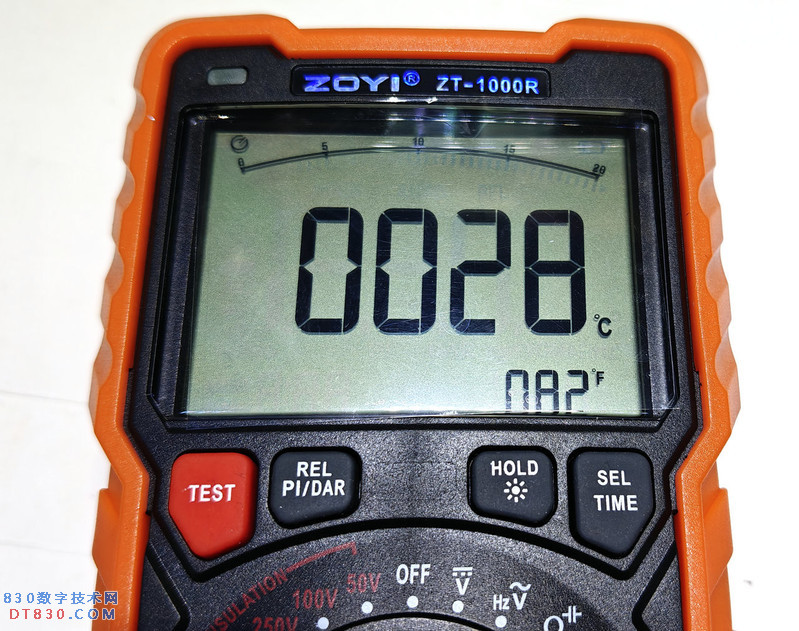

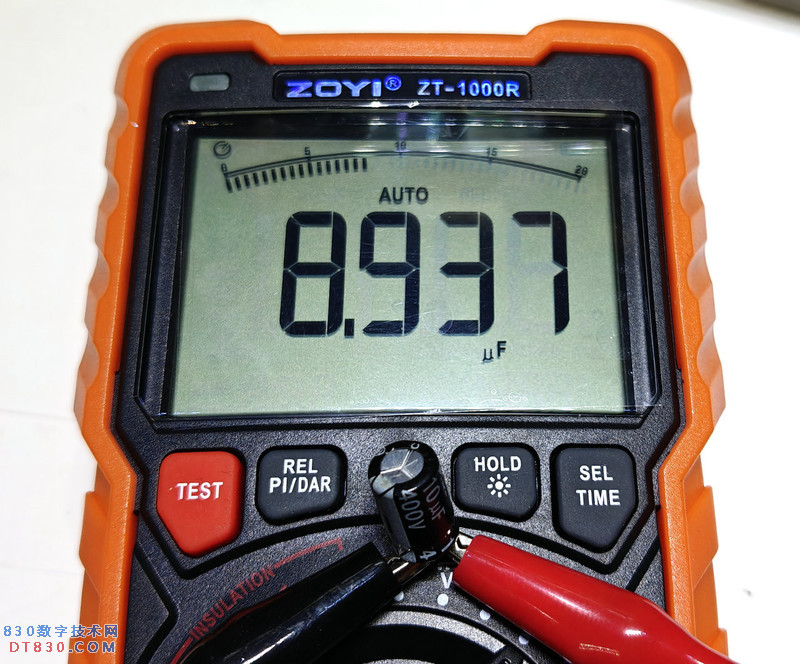

官图先上！就说众仪做啥都舍不下万用表。。。 做个蓝牙音箱也要把万用表塞进去（胡说！明明是在万用表里塞了个蓝牙音箱！） 官方参数。 到货开箱！ 除了三张纸，多了个3节锂电池的充电器？？？ 看样子能充好多种型号的锂电池。三路独立，还有5段电量指示灯？？？ TYPE-C口。 输出1A。。。3路一共1Aundefined 本来没想拆它。不过这玩意摇晃起来里面哗啦哗啦响。。。 拆开以后掉出来个小塑料片。。。 无语了。。。本来以为三路都带5段电量显示，毕竟盒子上有5个指示灯位。 没想到，居然只是一红一绿两个LED。。。 充电IC也毫无意外的是老熟人了4056undefined 好吧。。。继续看表。。。 带了个收纳包。 表笔，温度探头，鳄鱼夹。 个头和61E不相上下！ 顶部手电筒，那个黑色的凸起的啥也不是。 不知道以后还会升级个啥功能。NCV？ 刚看到充电器的时候我还在想，3路输出共1A，这要充3节18650得猴年马月。。。 拆开电池盒瞬间明朗了。。。原来是3节14500。。。 好吧，我想多了。。。 开机满显，大概功能就知道的差不多了。 绝缘电阻档。 测试运行的时候左下面的高压表笔孔会有个红色的指示灯。 输出电压测试。 1000V没敢测，忘了61E最高测量电压是多少V了。 除了传统的测试以外，还支持DAR吸收比测试。 还有PI 极化指数测试。 一时想不出来有啥要测的。。。 还是看看万用表的表现吧。万用表部分所有档位全部为自动量程，不能切换手动量程。 个别有复选功能的可以切换档位。 老演员AD584。 电阻档测试。 4K 0.05%精度电阻。 20K 0.05%精度电阻。 36K 0.05%精度电阻。 40K 0.05%精度电阻。                                 登录/注册后可看大图 电阻档测试速度还不错，蜂鸣档基本感觉不出延迟。 电容档就比较慢了。。。 温度档。 --------------------------------------分割线-------------------------------------- 下面开始拆解。 拆之前，继续吐槽电池仓的这个电池弹片！！！ 既然需要拆下电池来充电，就不能把电池弹片负极设计成弹簧的？ 好么，正负极全是弹片，装电池还要看一下正负极标记。。。行，这个可以忍。。。 但是，你把电池弹片做的这么紧干啥。。。扣电池那叫一个费劲！！！！相当费劲！！！！超级费劲！！！！ 电池仓下面设计个拉带也行啊！！！愁死个人！！！ 电池仓直接在后壳上，触点通过弹簧和电路板连接。 一个牛屎没有，给个好评吧！ SF2613B  I2C接口通讯LCD控制IC。 24C08和4M晶振。 无标主控。 48751  8路模拟开关。 TL494 15N10 NMOS。 电路板正面。
