众仪ZT-XR1电池内阻测试仪拆解。

新鲜出炉！众仪ZT-XR1。

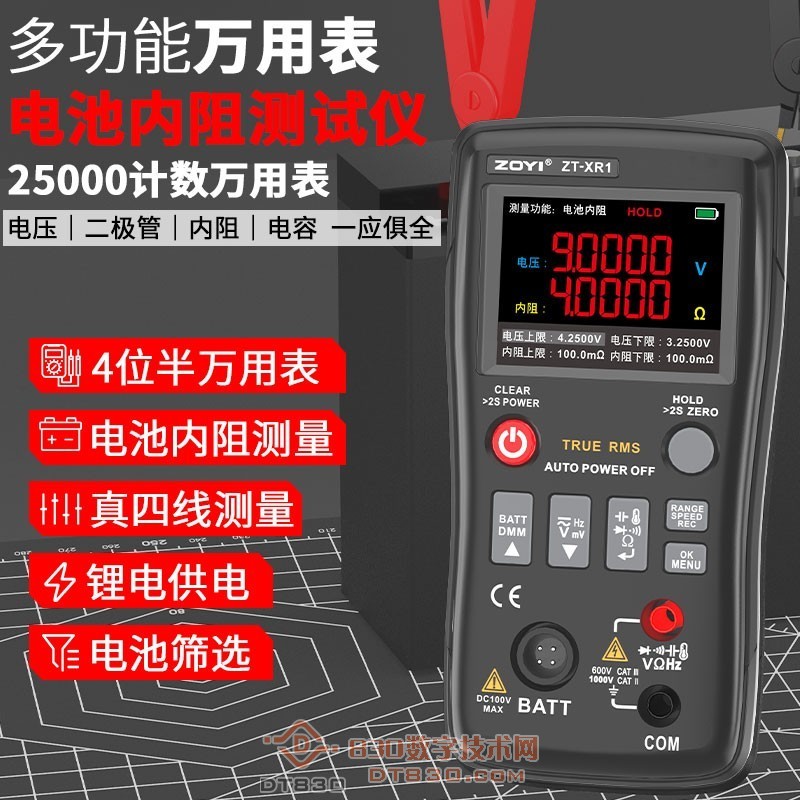

先看官图！

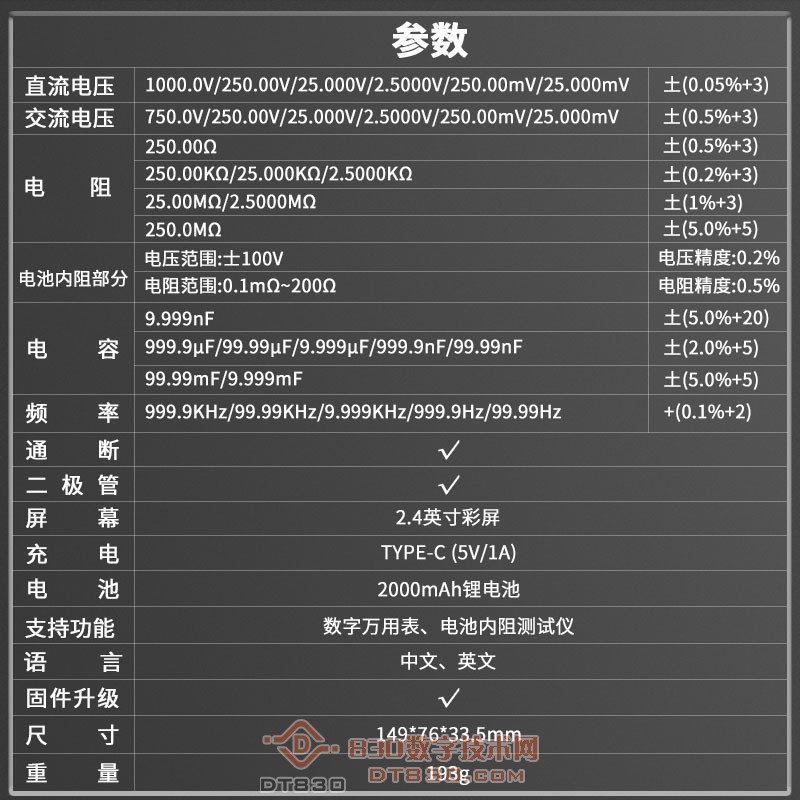

官方参数。

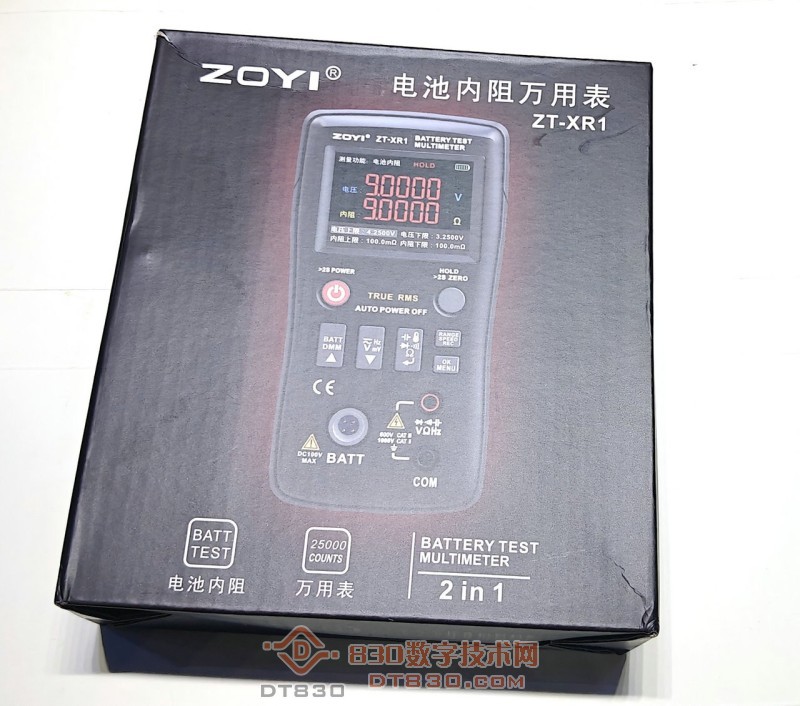

包装万年不变！

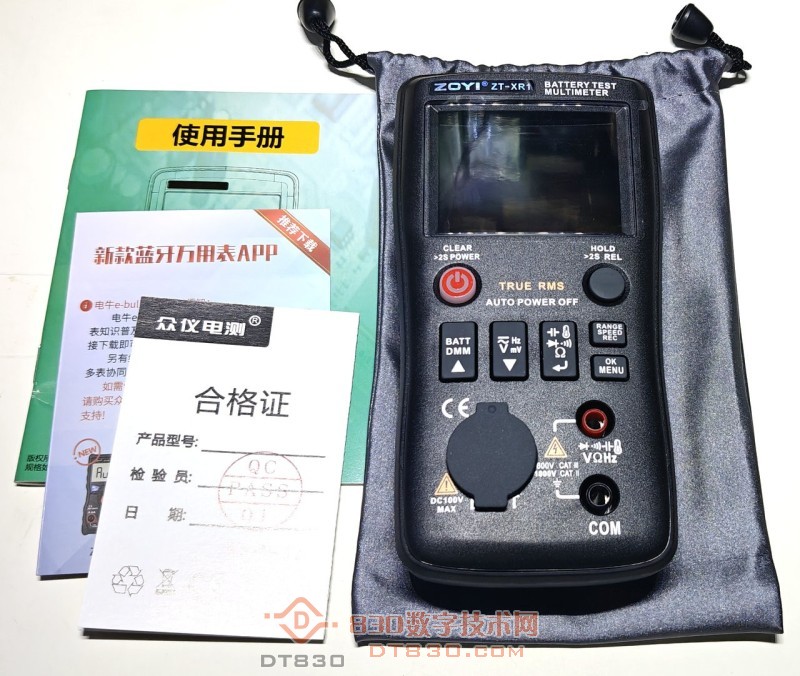

老三样还是老三样。

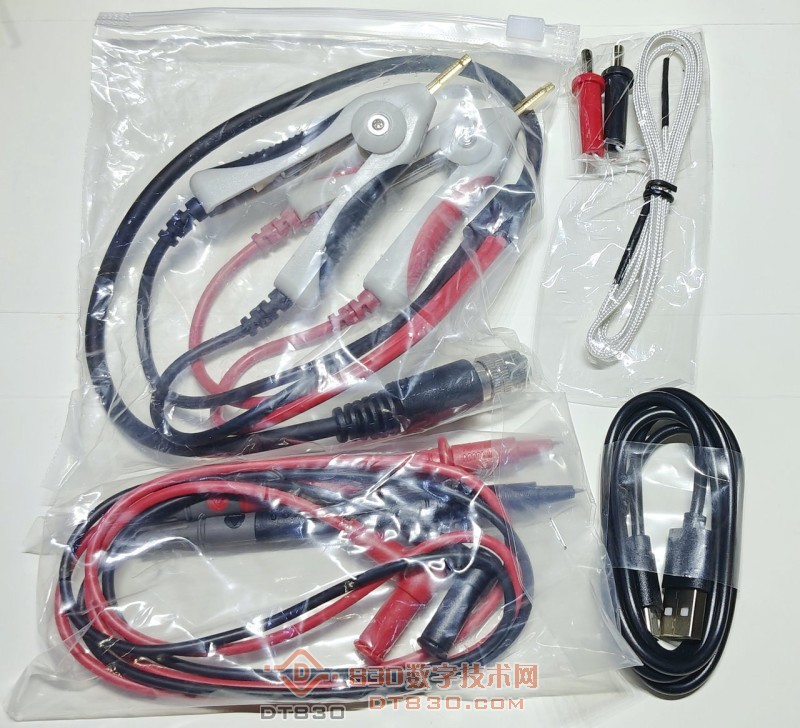

附件一副表笔，一副开尔文夹，一个温度探头，一根TPYE-C数据线。

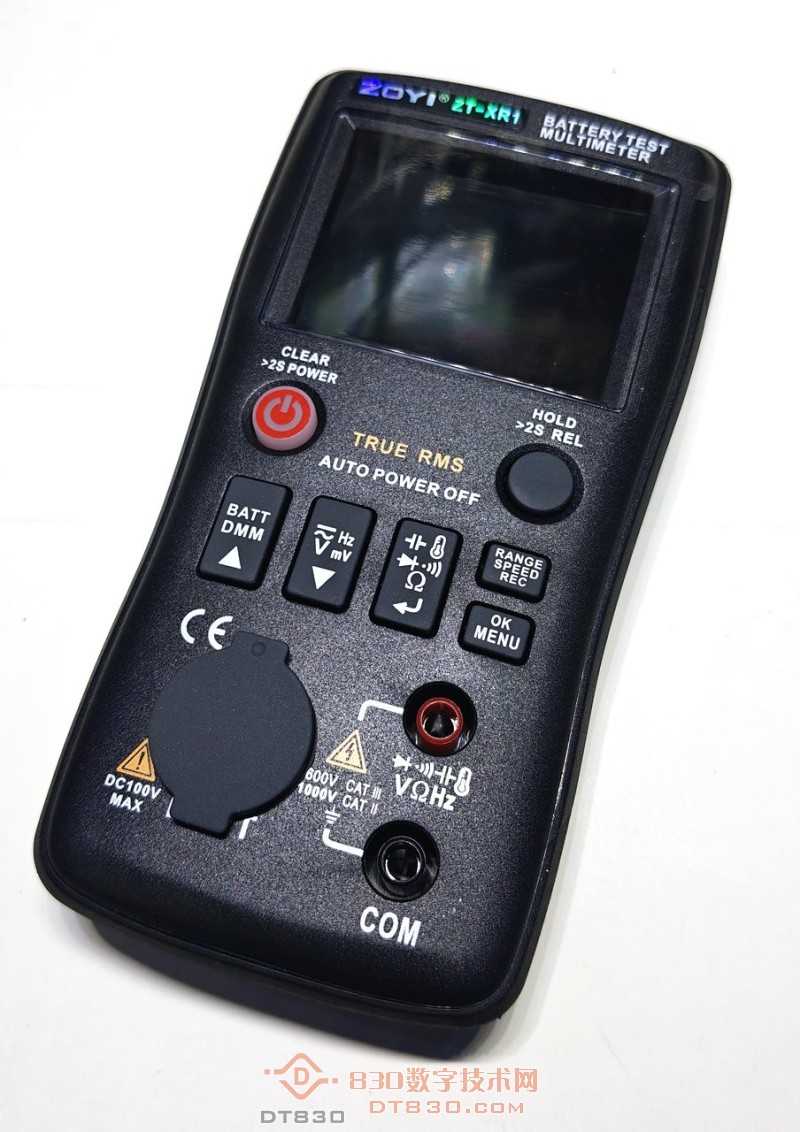

这外观是不是有种似成相识的赶脚？
没错，之前的ZT-X，还有ZT-R01热成像都是用了这款外壳。
不过这个在表笔插孔位置还有有些改动的。

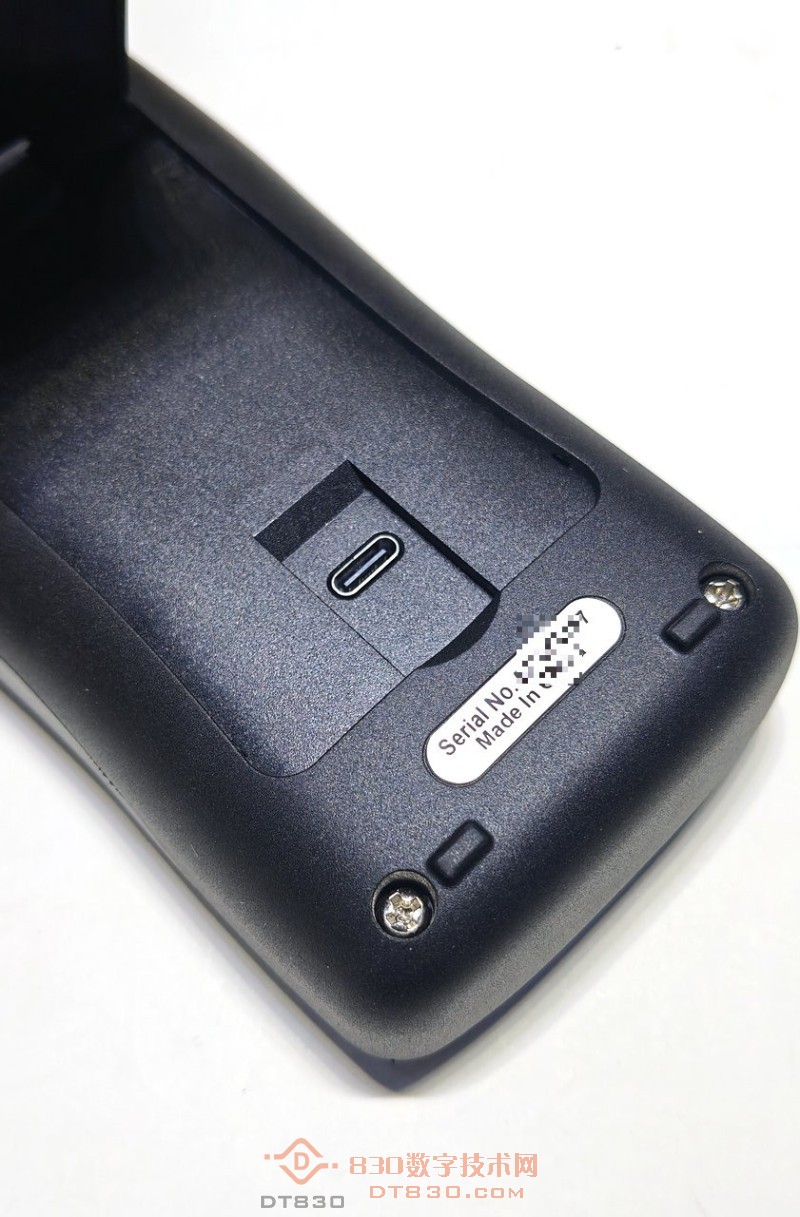

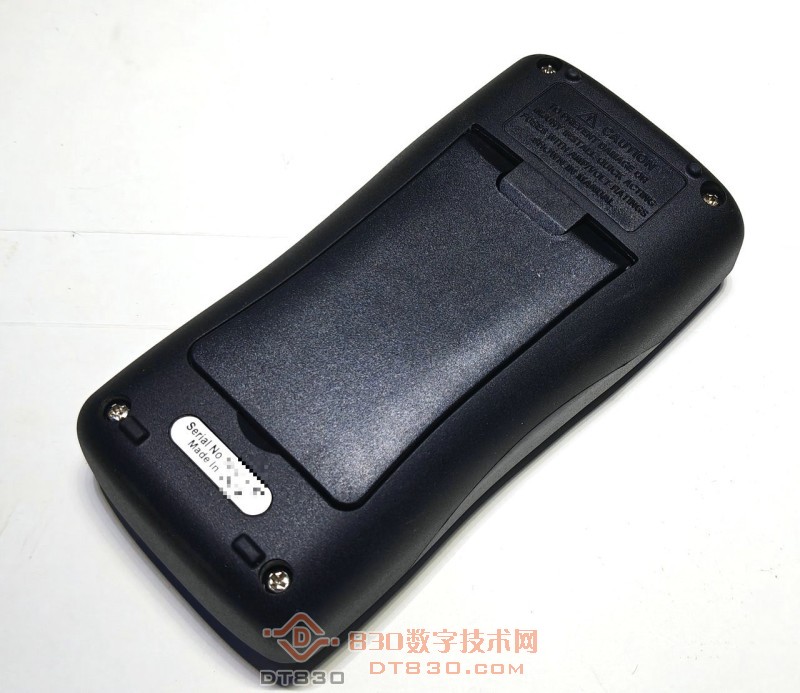

内置锂电池，外部预留了个TYPE-C的充电，数据口。

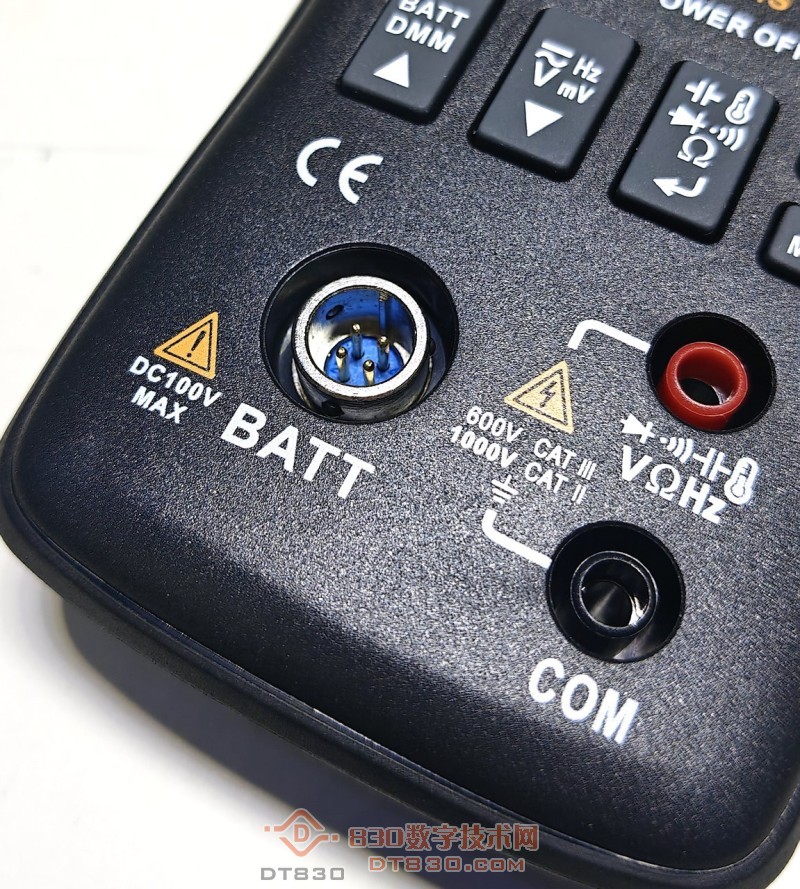

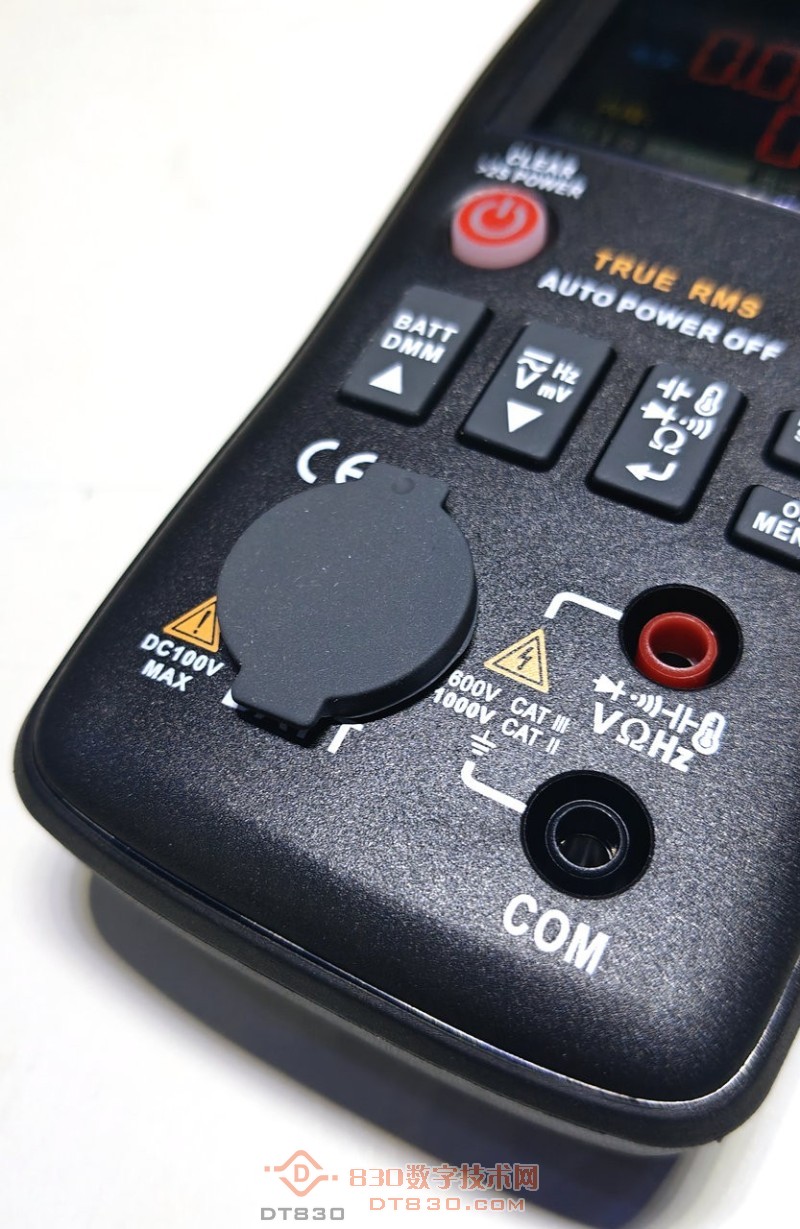

开尔文夹插口还加了个硅胶的防尘盖。

盲猜这盖子后期应该很容易丢undefined

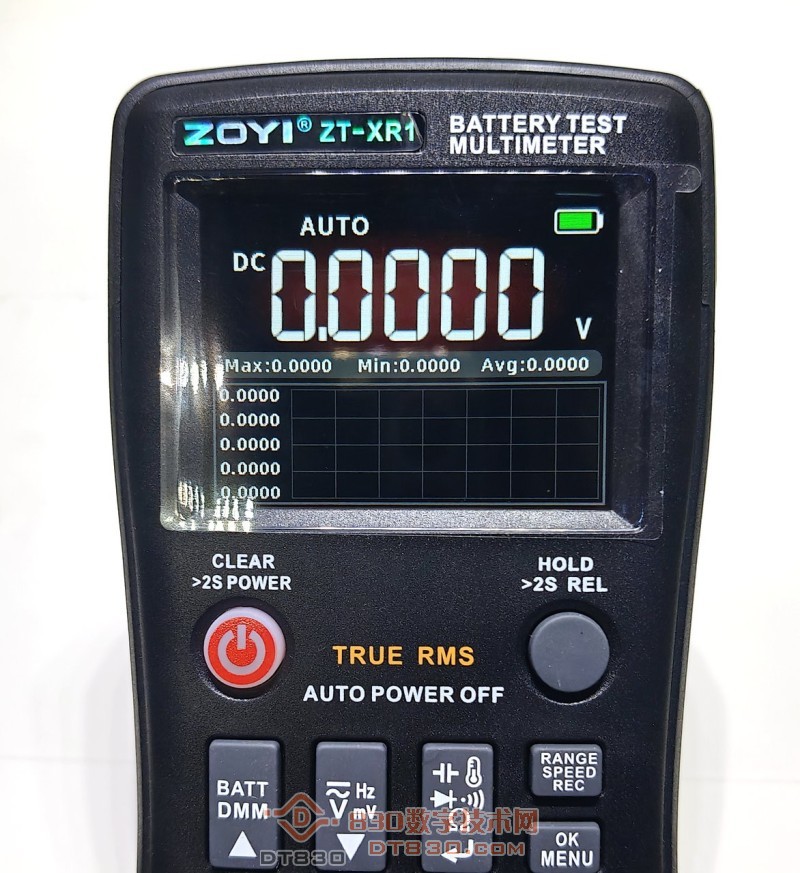

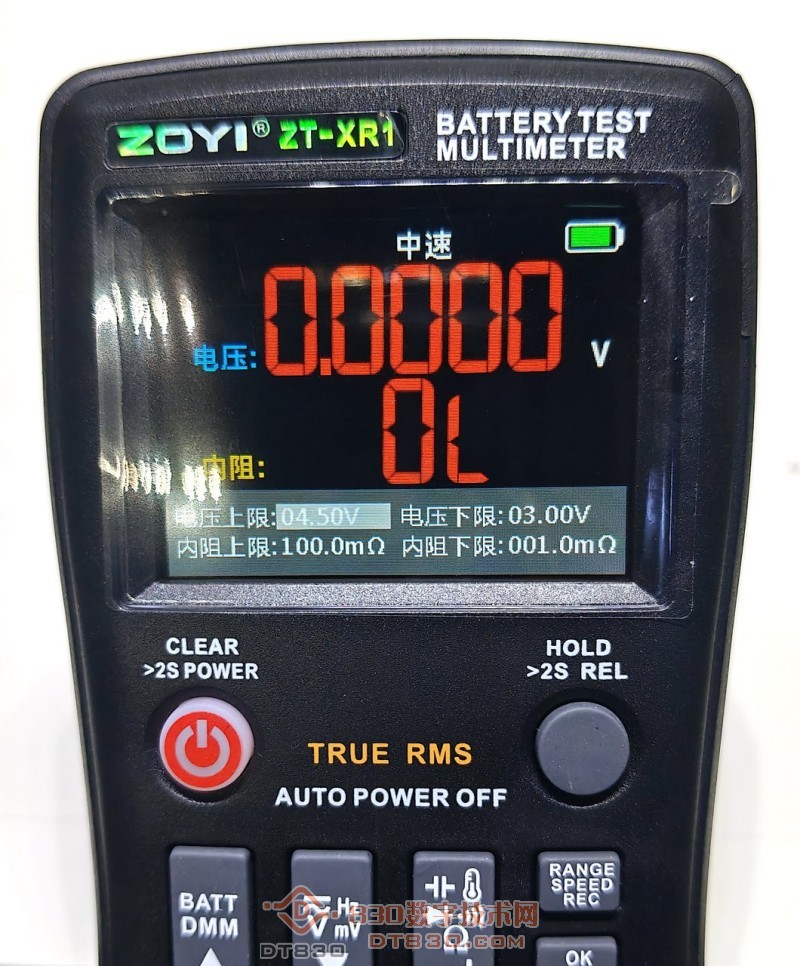

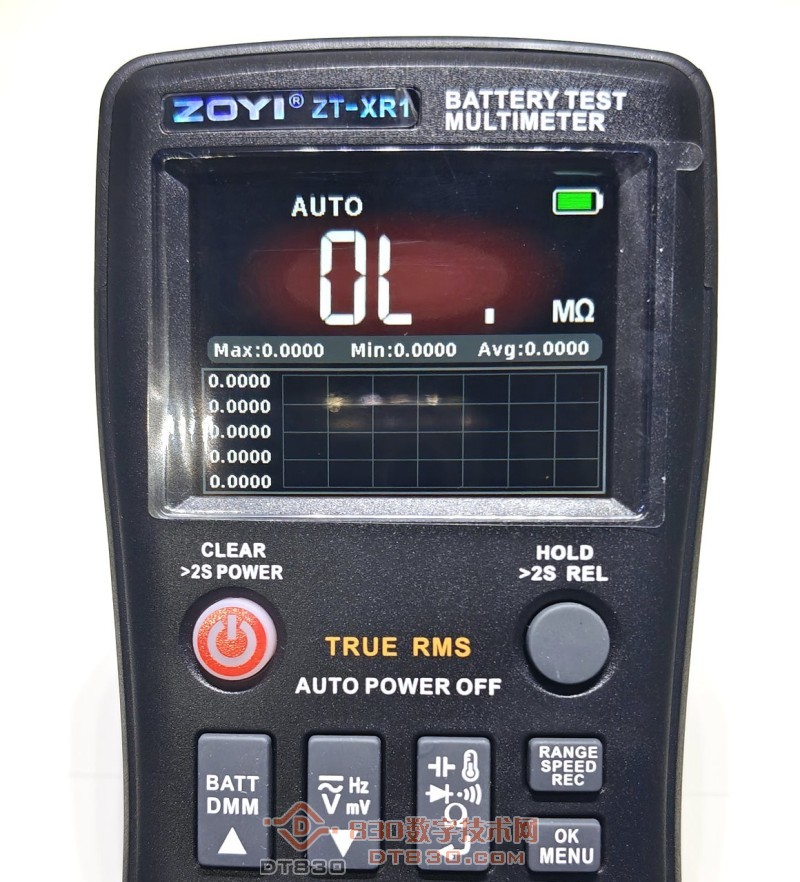

开机~内阻测试界面。

万用表所有档位都支持图表显示！比模拟量程条功能好用不知道多少倍

电阻，电容，二极管，蜂鸣器全部也支持图表显示
除此之外，所有档位还都支持手动量程

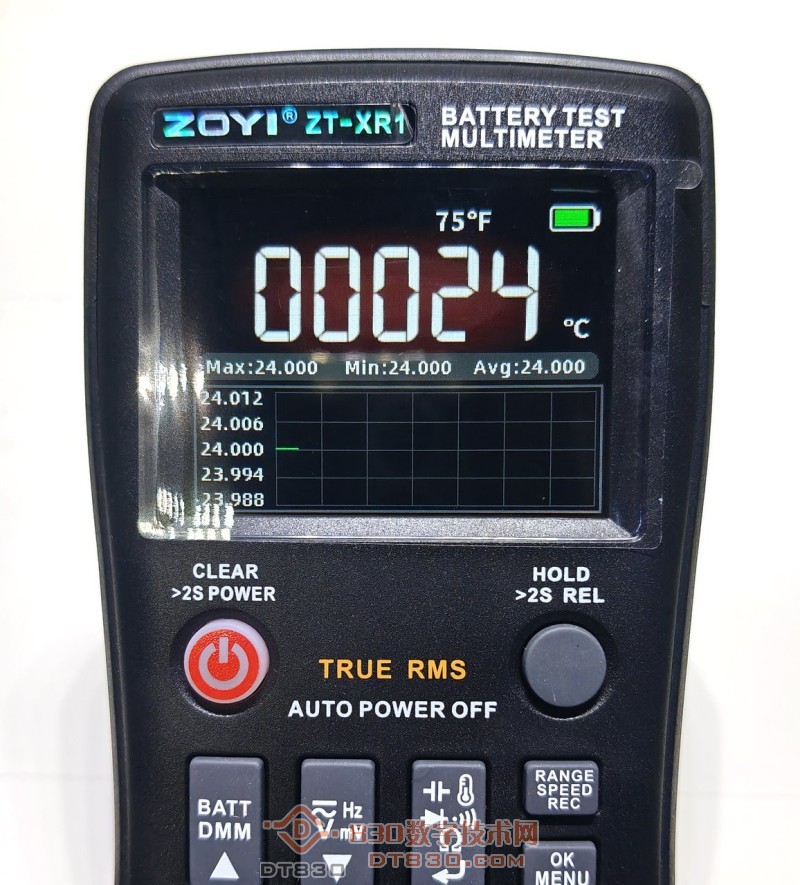

温度档也是。而且还内置温度探头。

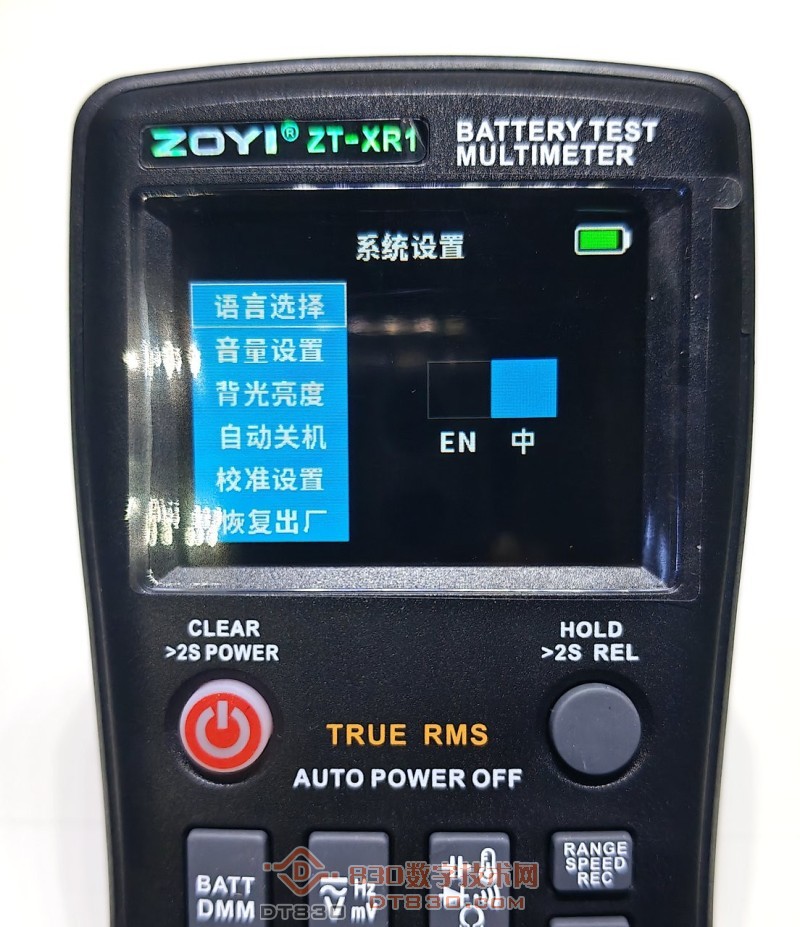

设置菜单。

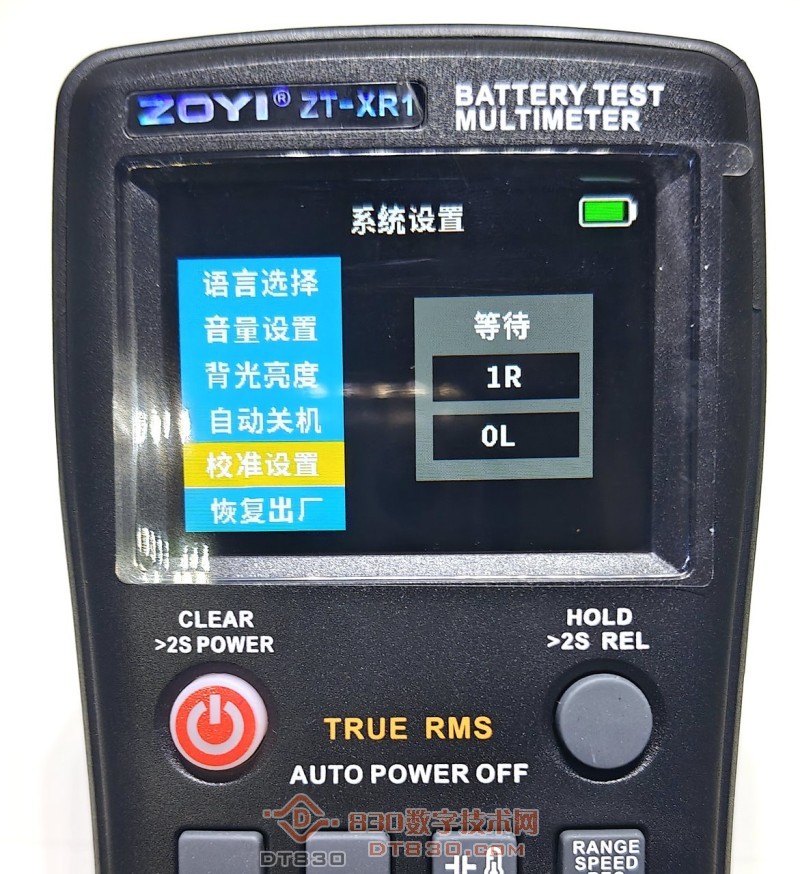

可以自行校准。

万用表功能简单测试一下。

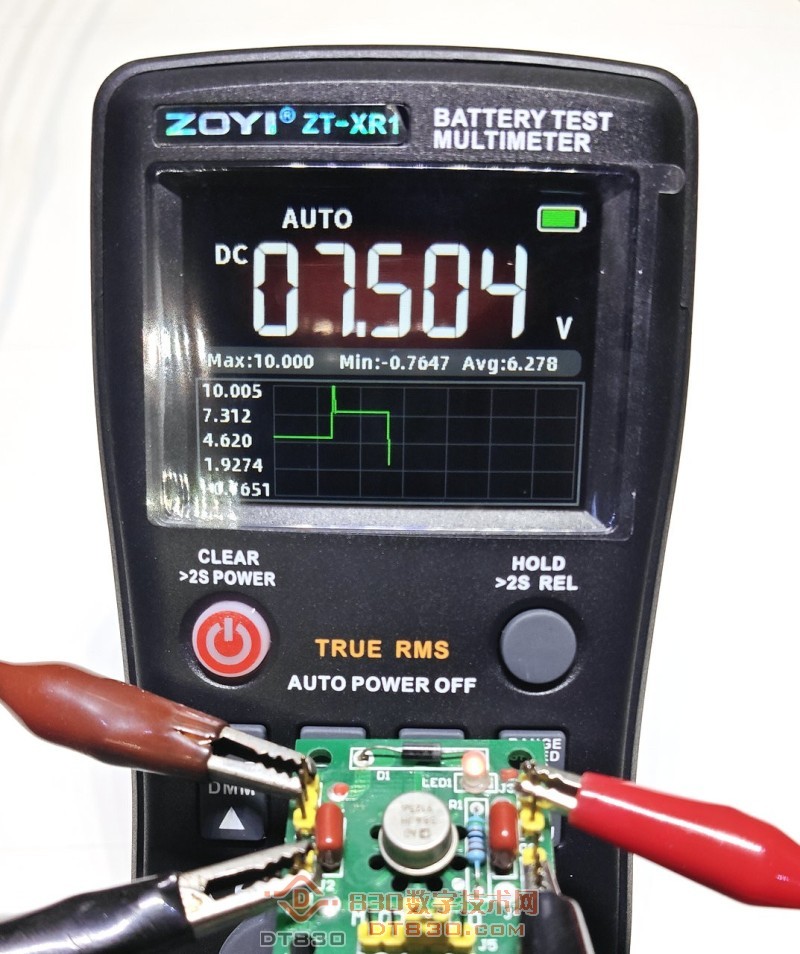

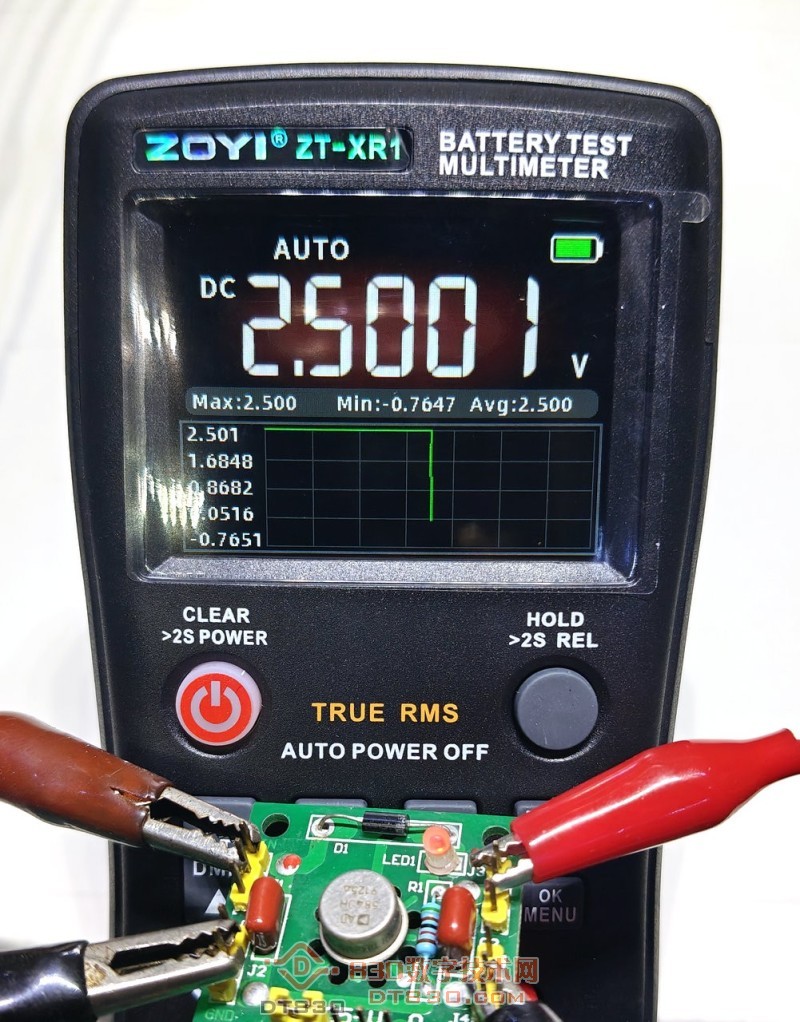

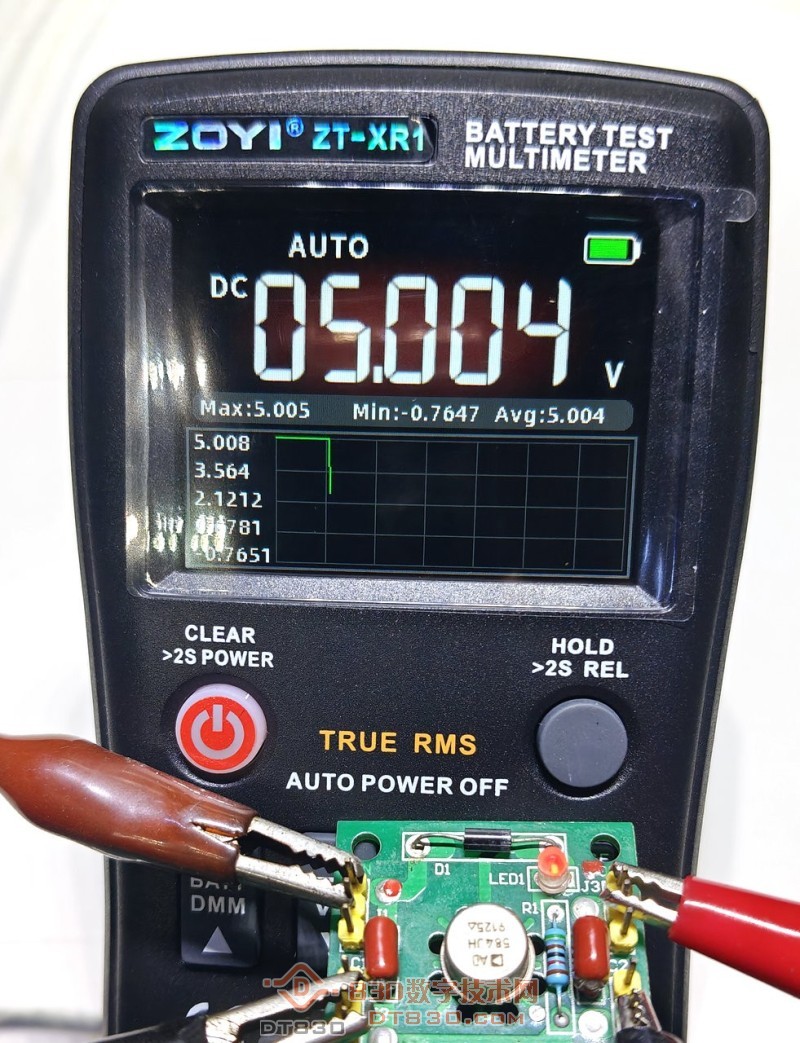

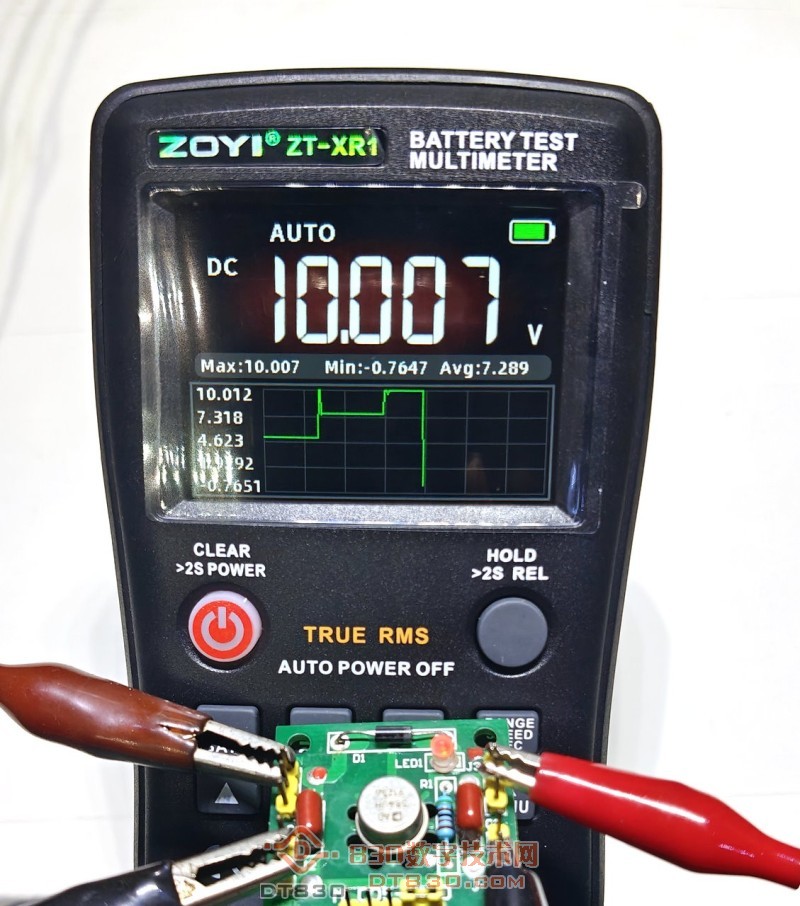

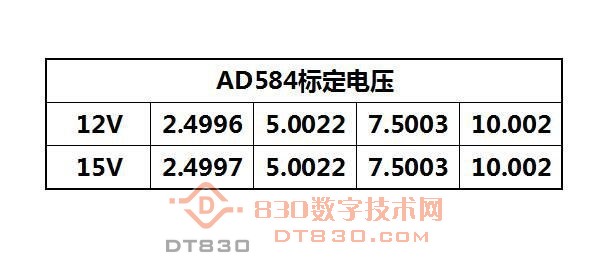

参考AD584标定。

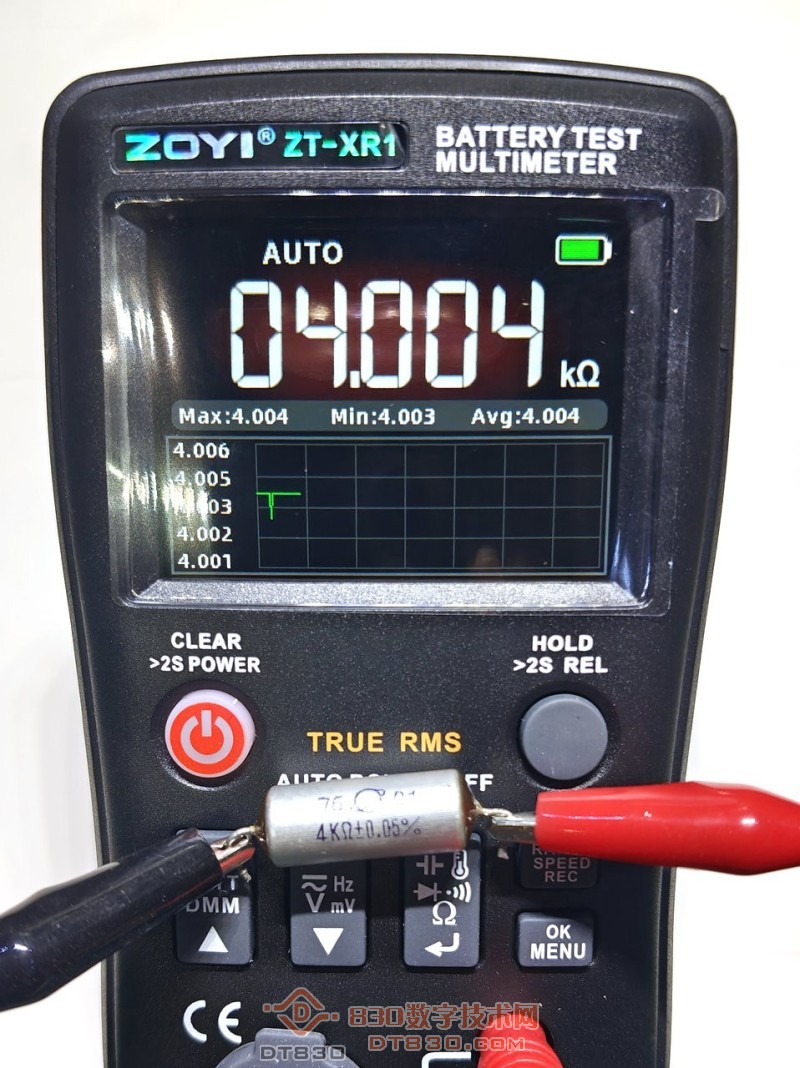

4K 0.05%精度电阻。

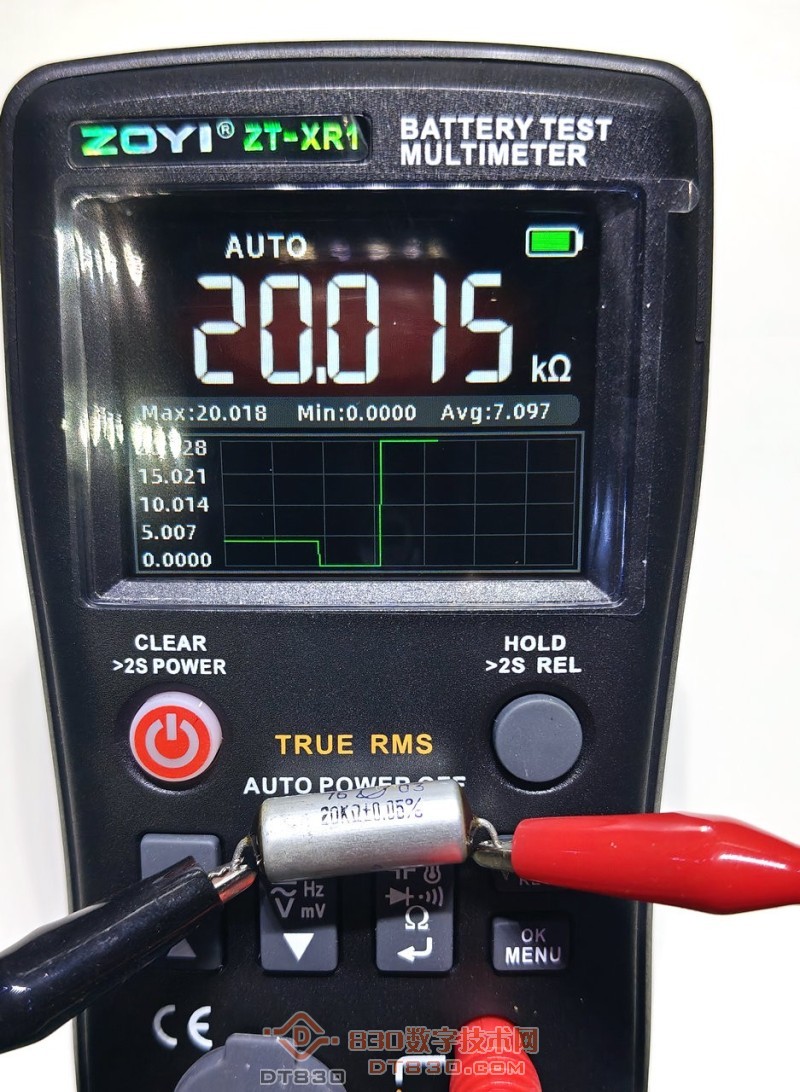

20K 0.05%精度电阻。

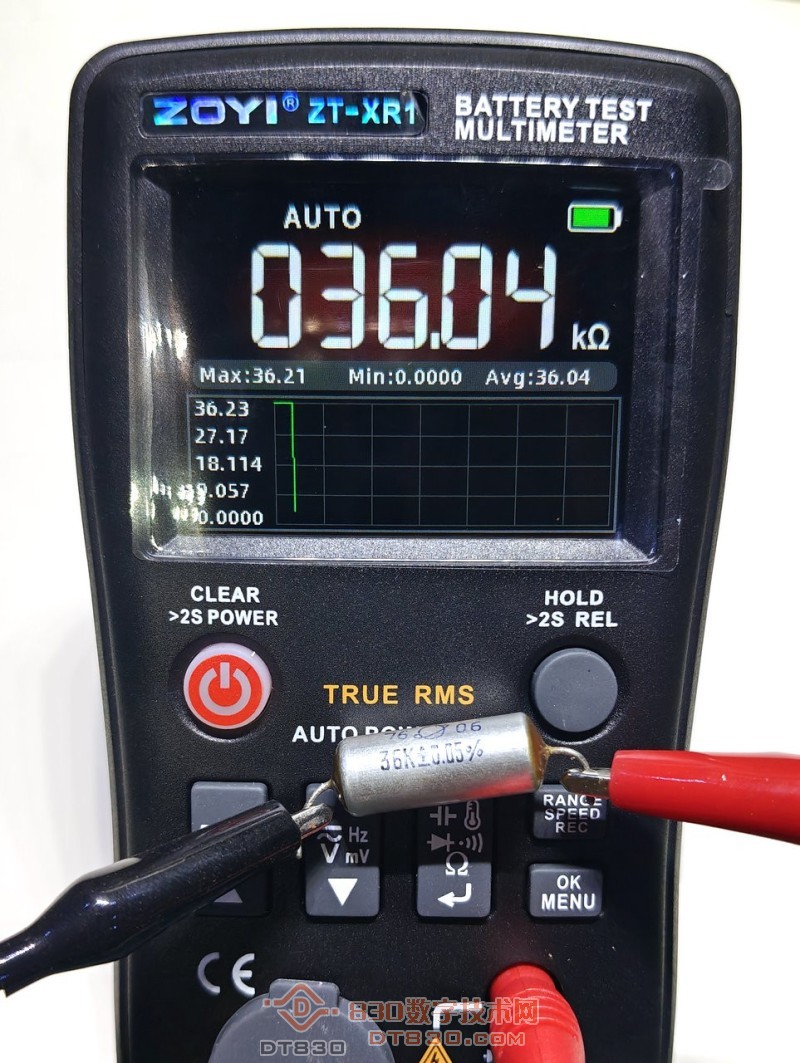

36K 0.05%精度电阻。

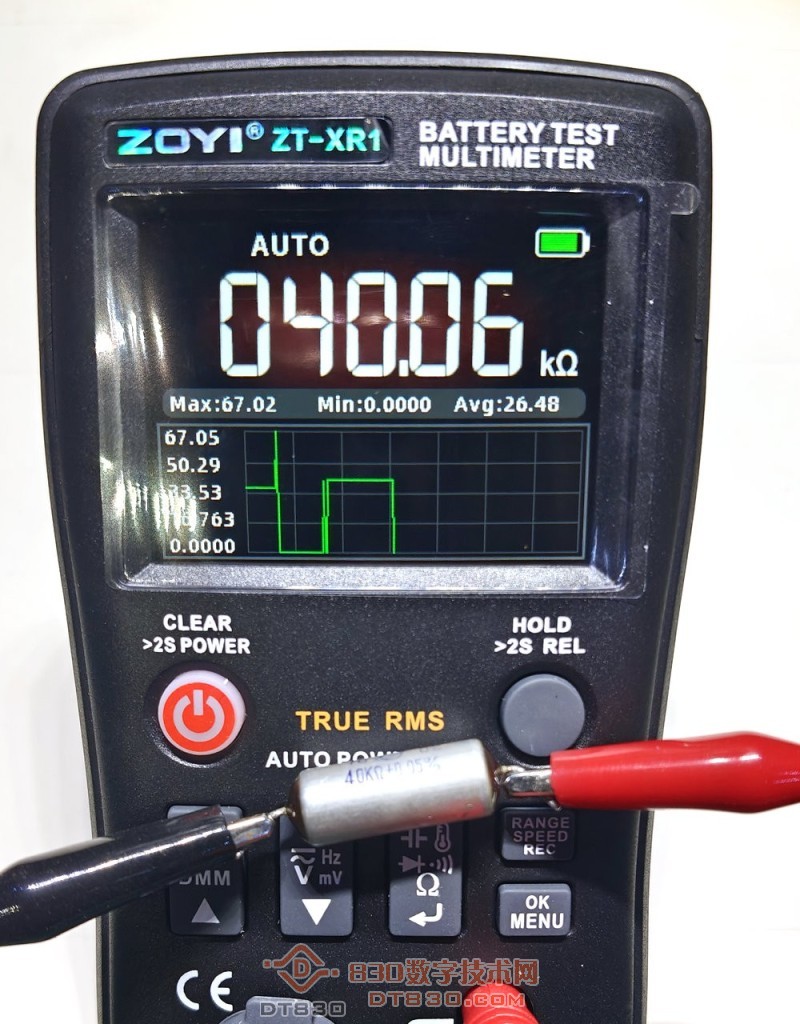

40K 0.05%精度电阻。

电阻档自动量程切换速度还是很快的。

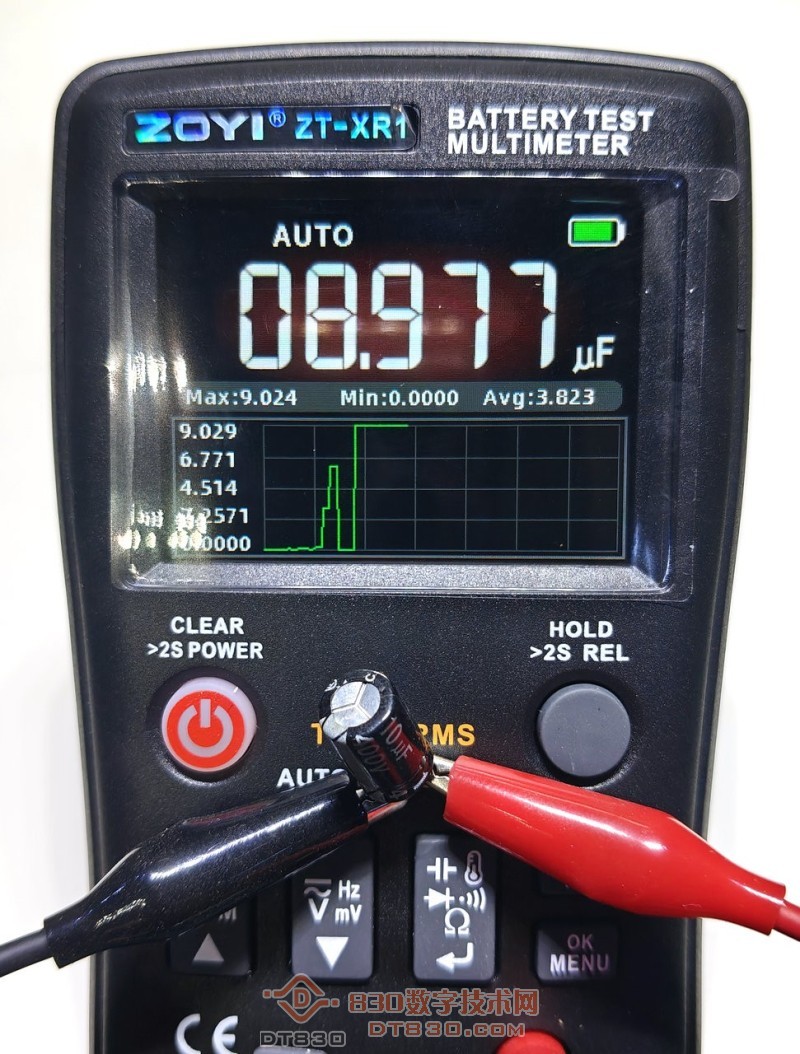

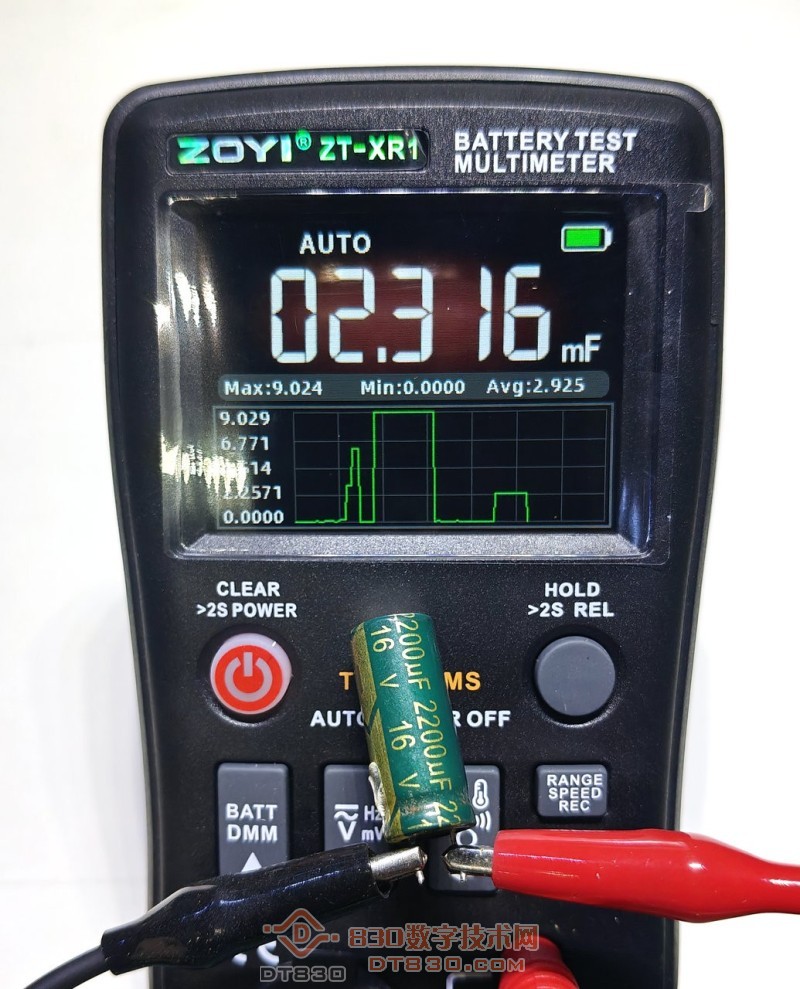

蜂鸣档基本无延时。但是电容档测试。。。还是。。。慢。。。

大电容就更慢了。。。

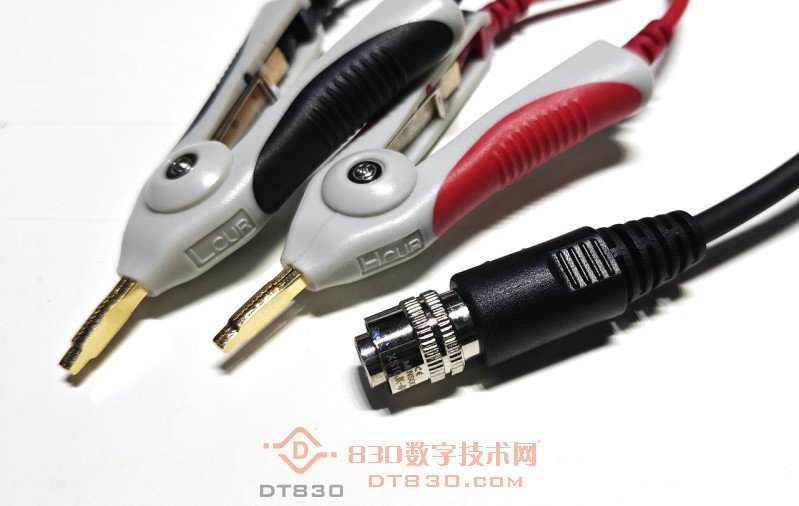

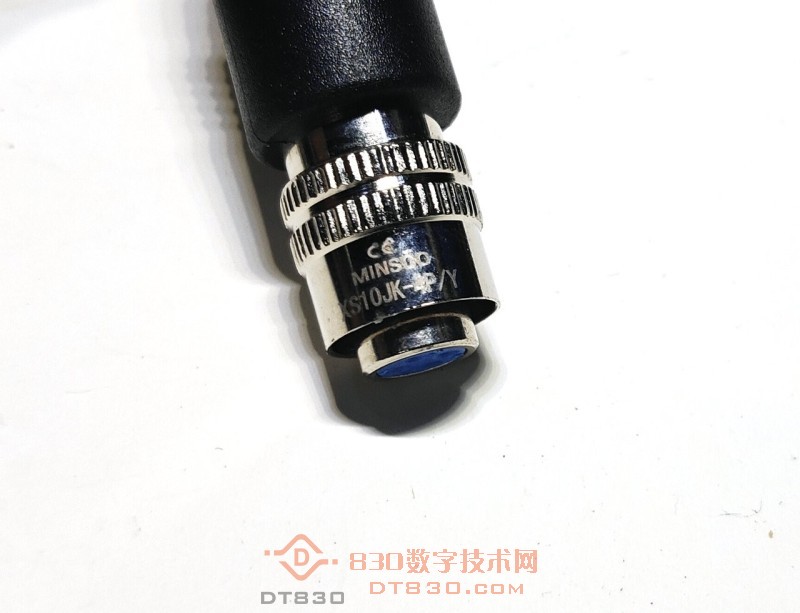

这次的开尔文夹比电桥那款看上要好那么一丢丢。。。

居然还是个牌子货。

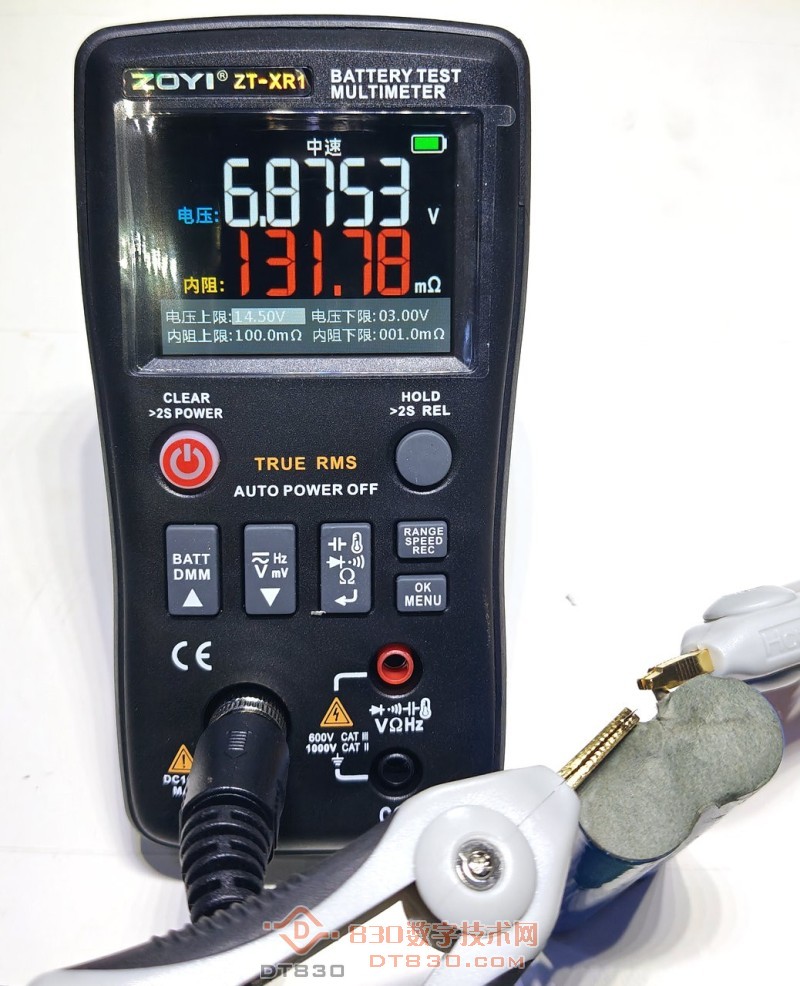

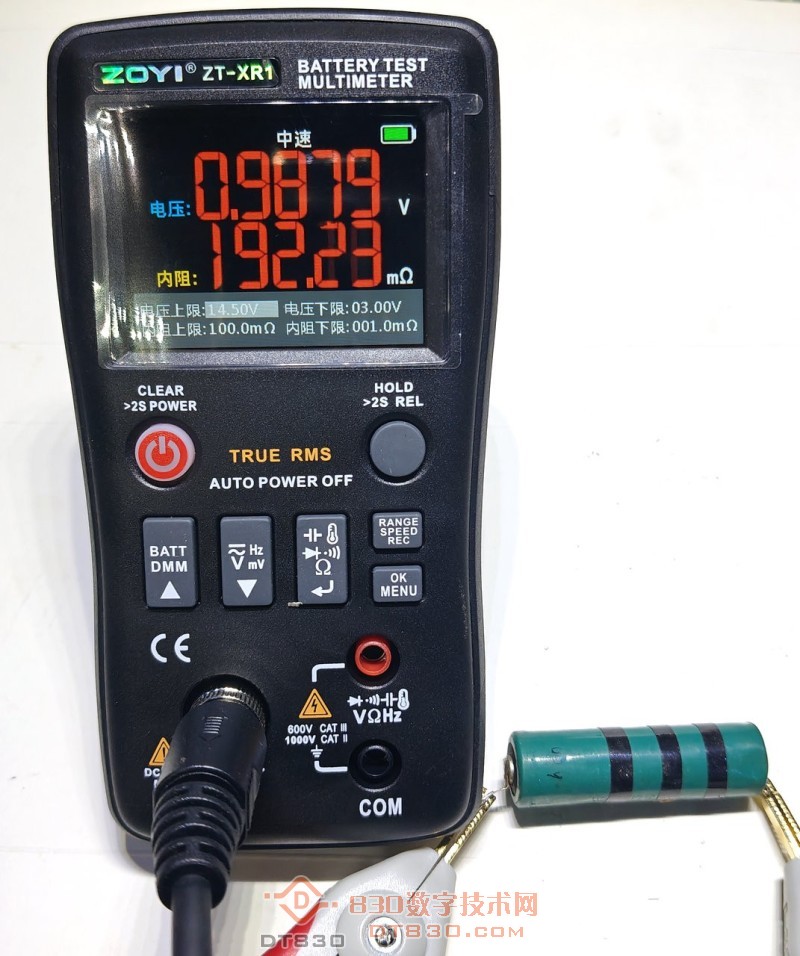

插上开尔文夹，随便找几个拆机的垃圾电池。。。

这电池现在也就能在无线鼠标里用用了。。。然后就得扔。。。

————————————————分割线————————————————
没啥可试的功能了，下面开始拆！

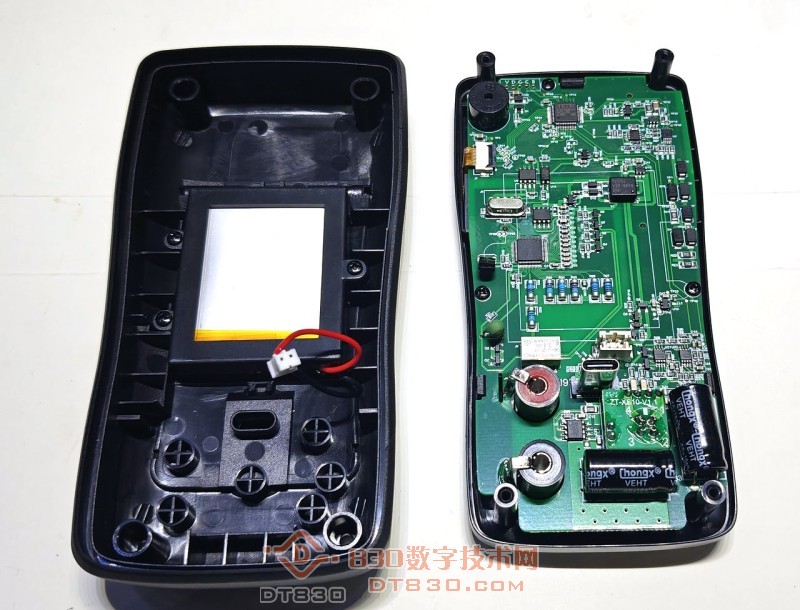

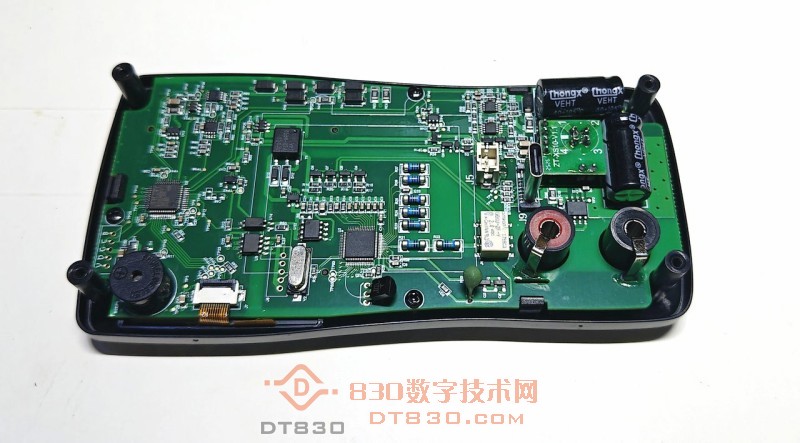

PCB尺寸还是很大的！

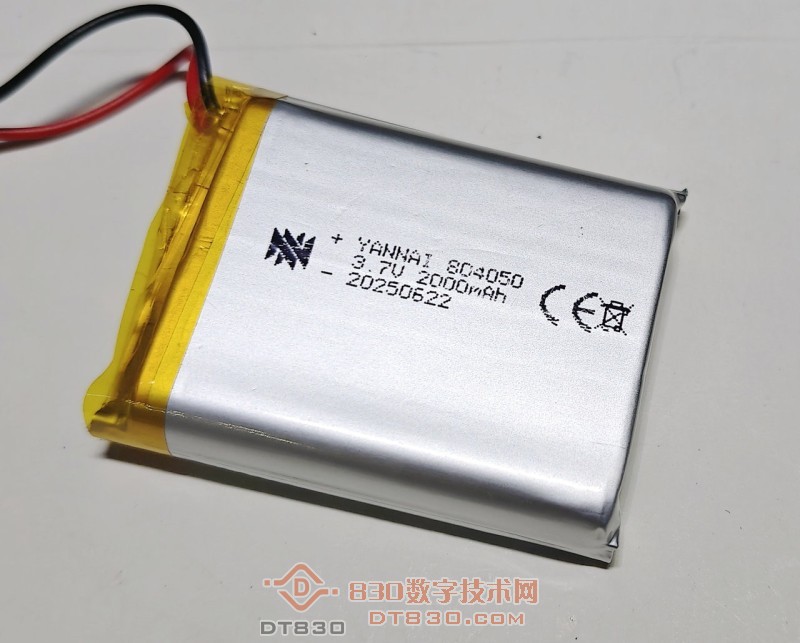

2000mah电池。按照内部空间来看，塞个个5000mah的电池也没问题！

没有牛屎了！

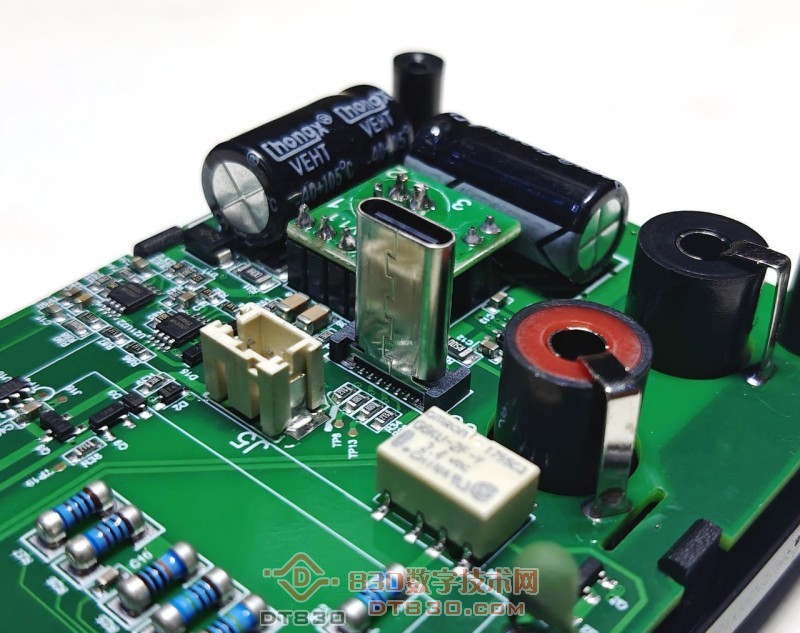

这么长的立式TYPE-C母座。。。坏了估计不好找

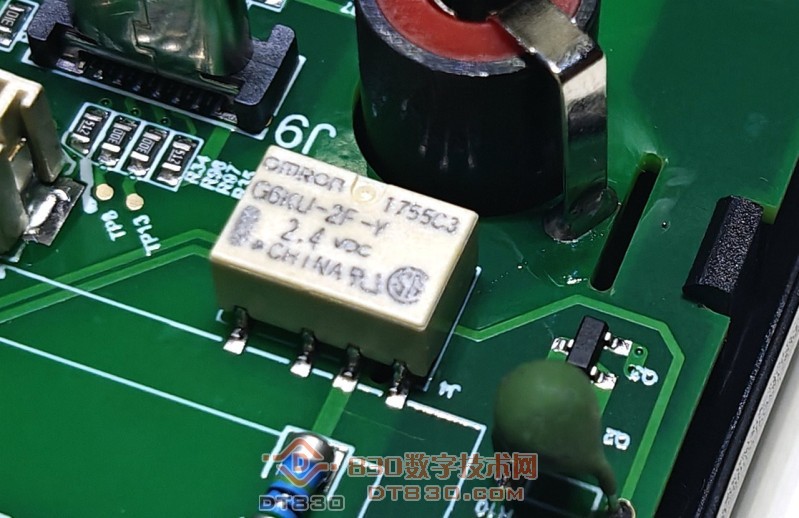

欧姆龙 2.4V微型继电器 G6KU-2F-Y。24

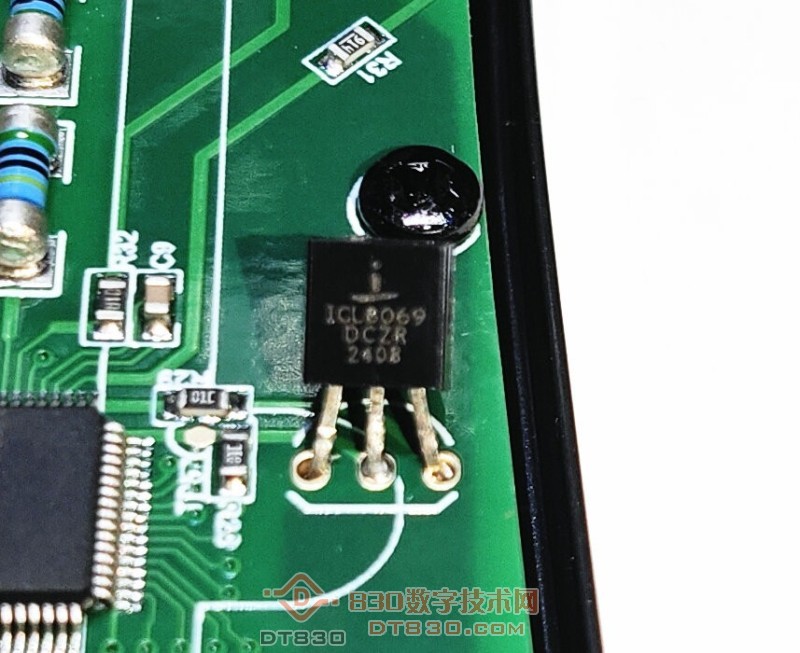

ICL8069电压基准。

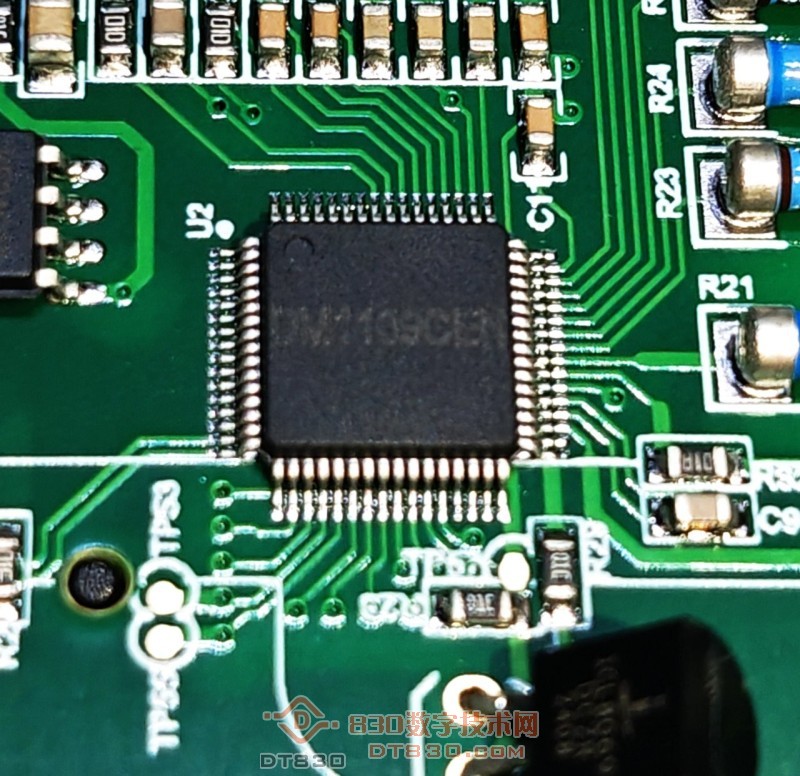

万用表部分的主控 DM1109

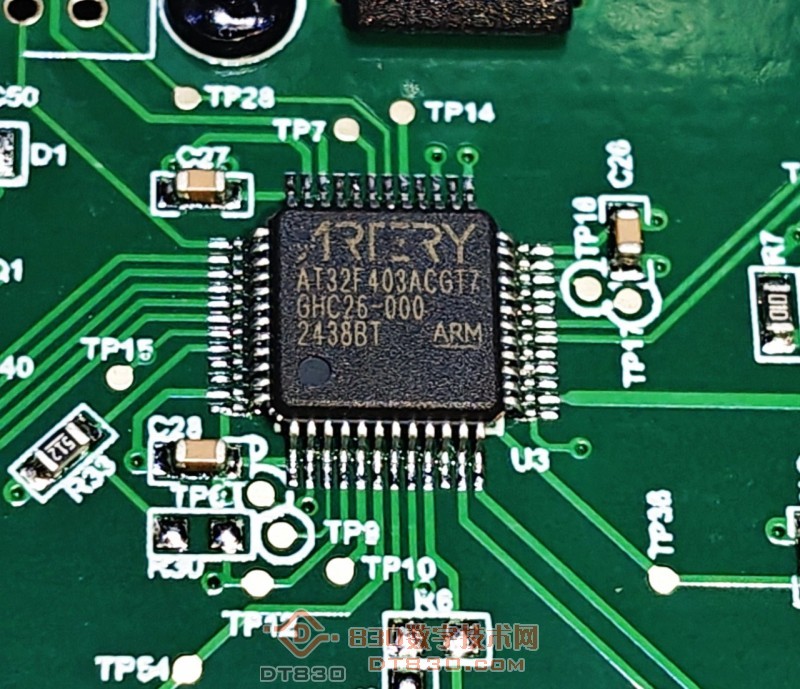

AT32F403单片机。

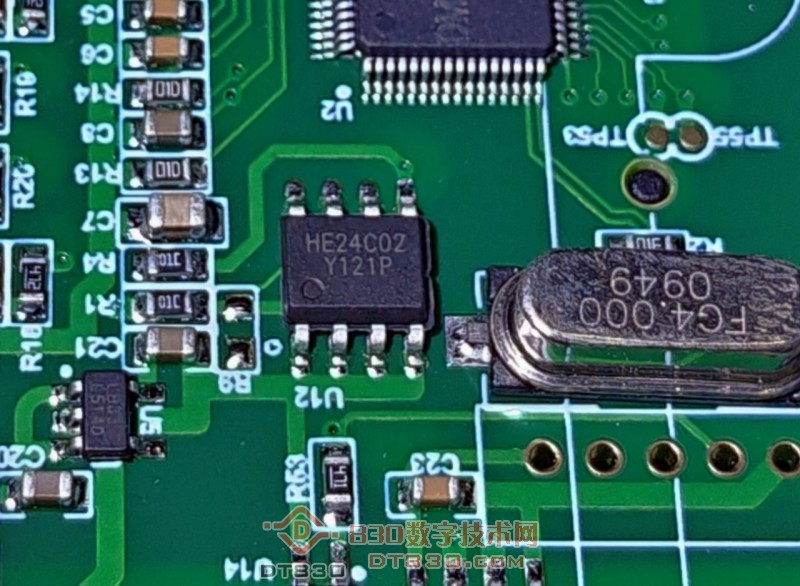

24C02，4M晶振。

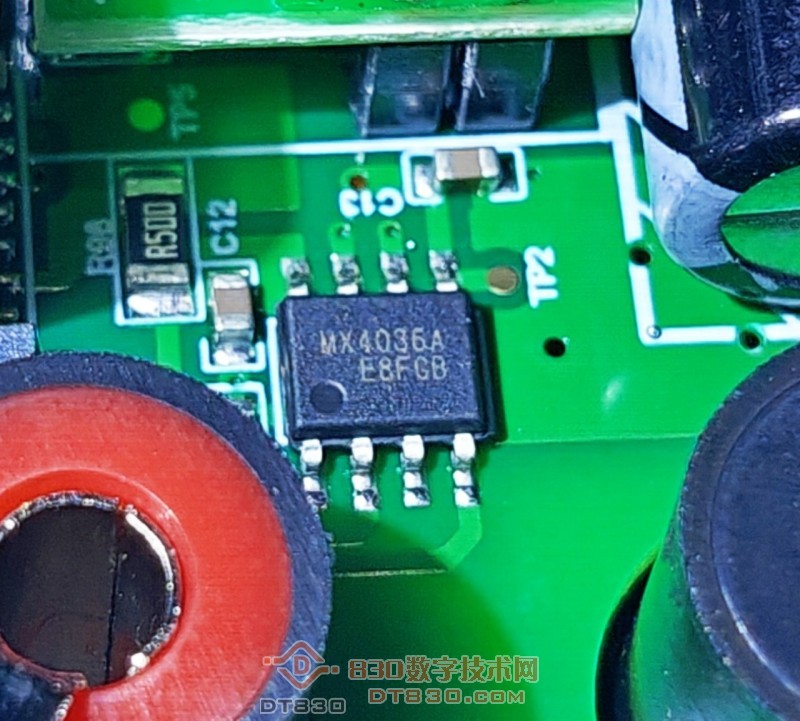

充电IC为MX4036A。出厂预设电流1A。

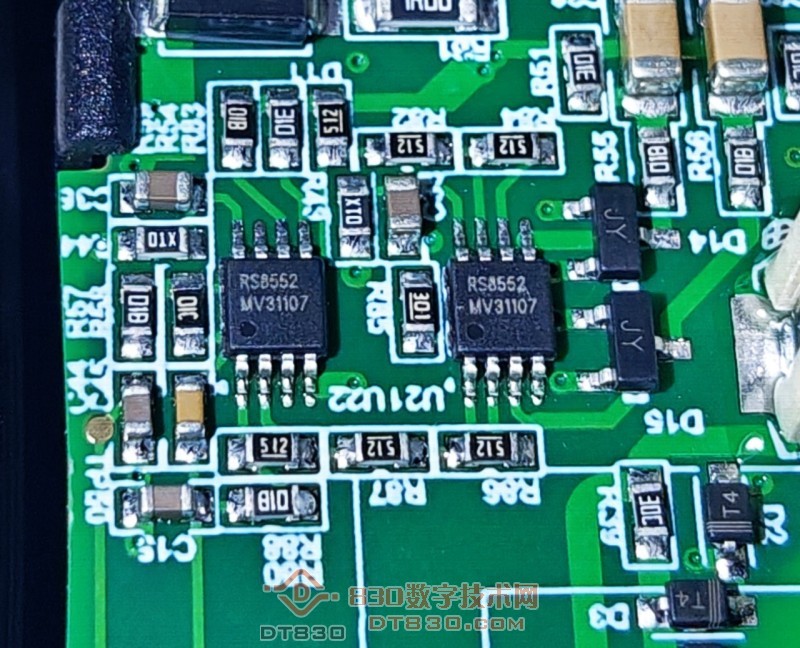

两颗RS8550运放。

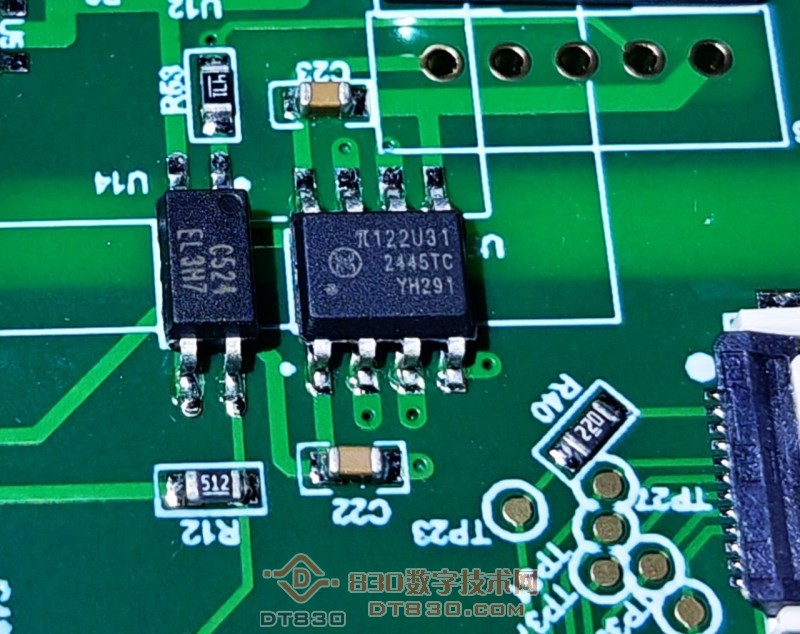

π122U31数字隔离器。

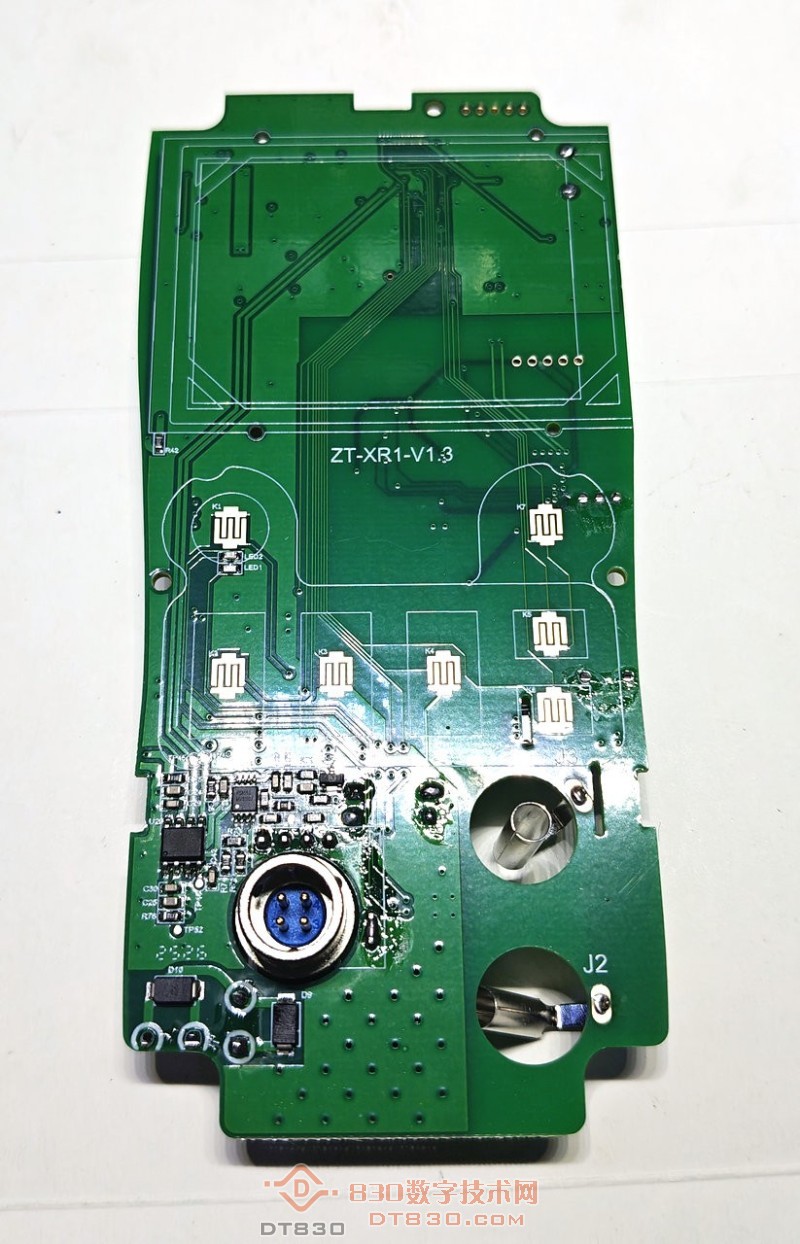

本来以为电路板正面啥也没有了呢。。。

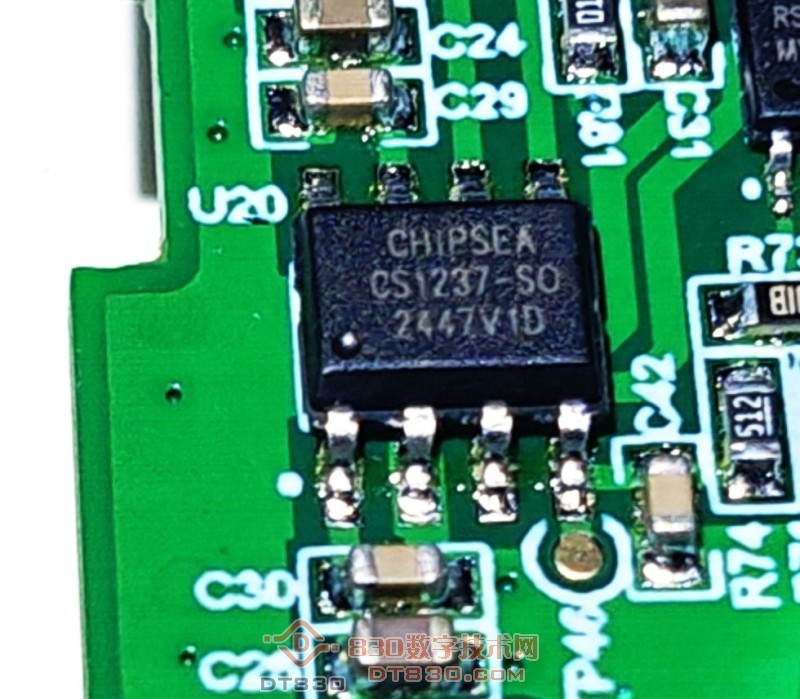

航空插座这还藏着一个CS1237 ADC。

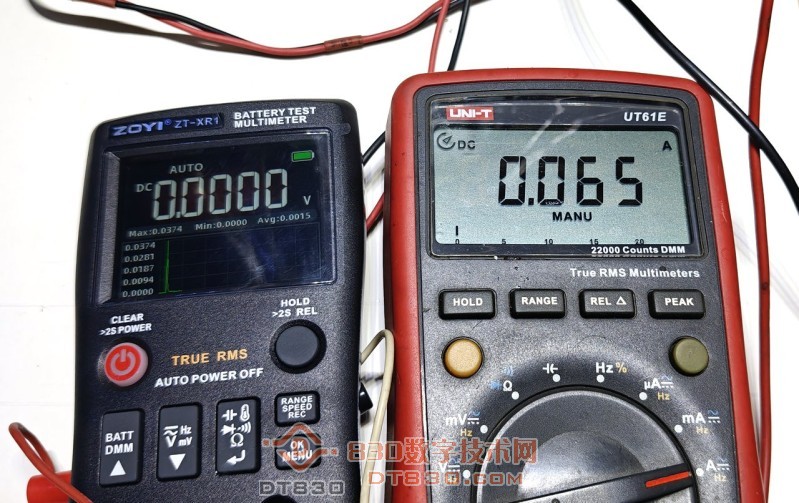

屏幕最高亮度工作电流≈65mA，加上自动关机功能，看来2000mah也还是够用的。


总结一下，这款表还是很适合一般的DIY用户的。唯一的缺点就是，没有电流档。。。这个比较遗憾了。。。
还有就是，既然是电池内阻测试仪了，再赠送一个电池容量测试功能岂不是更好
