利用运放恒流源测量毫欧电阻电路基本完成了！

起初一窍不通，感谢坛子里的各位高手指点，终于完成了！

基本原理就是利用运放+基准电压+MOS管组成恒流源，测量待测电阻两端电压即可利用伏安法算出阻值！
为了能直接让表显示“阻值”，把恒流源电流设定为100mA，这样显示的读数数值和算出来的毫欧值是一样的，比较直观！

很多高手告诉我，这种电路对运放要求很高，但，实际试验后，我用的几毛钱一个的LM358效果也不错，可以接受！
整个电路唯一要求比较精度高，稳定性好的就是基准电压部分，对比，我用了7129万用表常用的外部基准电压源芯片LM385，分压电路也用了精度和温漂较好的电阻！电路的其它部分普通品质的元器件即可！

电路搭好后，在RX测试端，串上精度好的电流表(万用表)，调整分压电路的电位器，使电流为100mA。

然后就可以测试毫欧电阻了，测试唯一需要注意的就是待测电阻功率，因为测试电流有100mA ，所以不适合测试较大的电阻，比如测10Ω电阻，功率就有0.1W了，如果测100Ω，1/4W的电阻，直接就烧坏了！

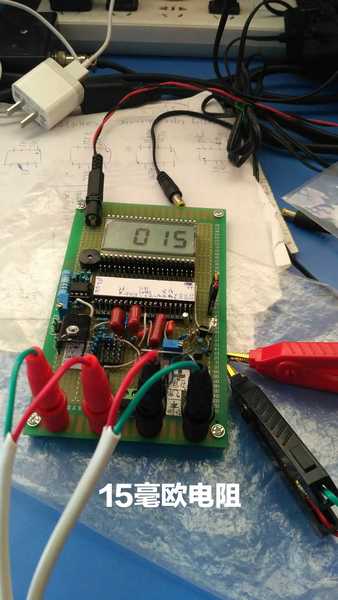

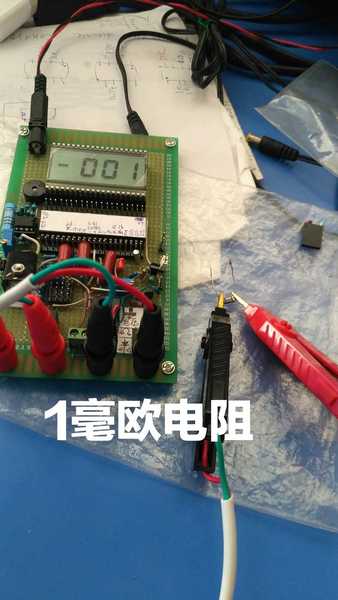

测量时用万用表毫伏档测量被测电阻两端电压即可，显示的数值就是毫欧值，比如测量0.001Ω(1mΩ)电阻，毫伏档测量结果是00.1mV，对应的毫欧值就是1毫欧，如果是01.5mV，对应的毫欧值就是15毫欧！

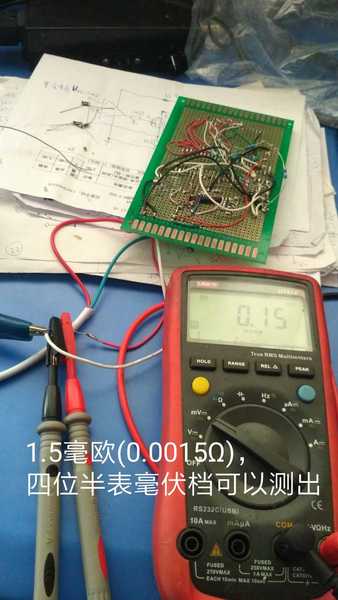

三位半表可以测出1毫欧阻值，四位半表可以测出0.1毫欧阻值！

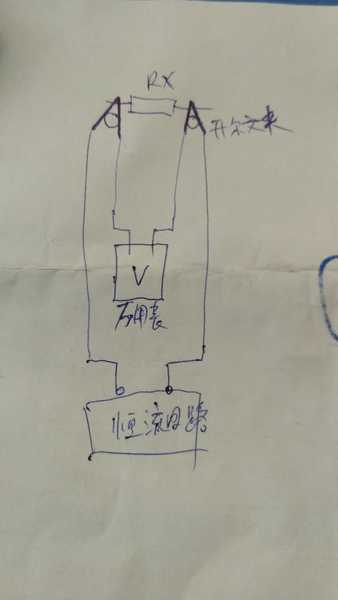

这个要测量方便的话，最好用四线开尔文夹。这样能比较方便的把待测电阻接入恒流源，不用开尔文夹也可以用别的方法把待测电阻接入恒流源，然后用万用表表笔或测试夹测量待测电阻两端电压！

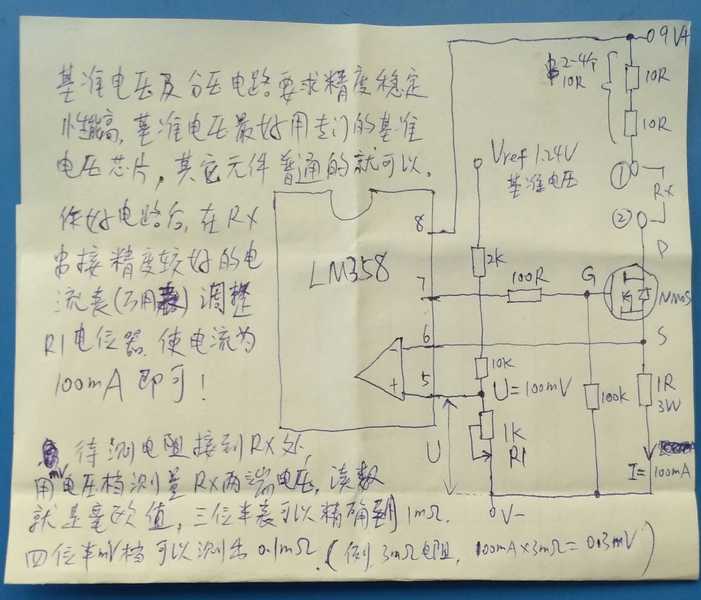

附上原理图，图看不清的话，手机页面最下端切换到电脑版(本来想用仿真电路绘制，懒得开电脑，手画一张，凑合看吧，不擅长拿笔)

另外，有高手建议我，比例法也能有不错的测量效果，有空再做一个比例法的，其实从本质上说，恒流法和比例法算是一回事！

光速飞行 发表于 2019-6-14 16:52
本坛已经做这个基准了就是 DT830-VAR-1819 现在坛友都用这个。

我这个只是辅助万用表测量毫欧电阻用的，不是基准！
你说的论坛的这个基准，我大致了解了一下，个人非常不喜欢，功能虽然强大，但是太复杂了，从供电到输出，以及各种转换都太过复杂！电压基准直接买个LM399一般就够用了，电流源基准市面上极少有，但，一般普通人用不到电流基准！本身万用表电流档误差就不会太小！也没必要校的太准！

光速飞行 发表于 2019-6-14 19:37
不管是什么，手表，电表，万用表，都是越准越好，普通用户，专业用户也不例外。 ...

话是没错，但也要综合考虑成本和必要性问题！要只是强迫症的话就麻烦了！永无止境了！

wgh1027 发表于 2019-6-15 09:05
9V电池测100Ω电阻也能输出100mA电流？

哈哈，说的对哈，见笑了，举个例子而已，考虑不周，无非就是说一下尽量不要测太大的电阻，否则功率不合适可能损坏电阻而已！

wgh1027 发表于 2019-6-15 09:05
9V电池测100Ω电阻也能输出100mA电流？

不过要是个万用表分开供电的话，可以提高电压的  哈哈
